安装工程的技术要求与标准

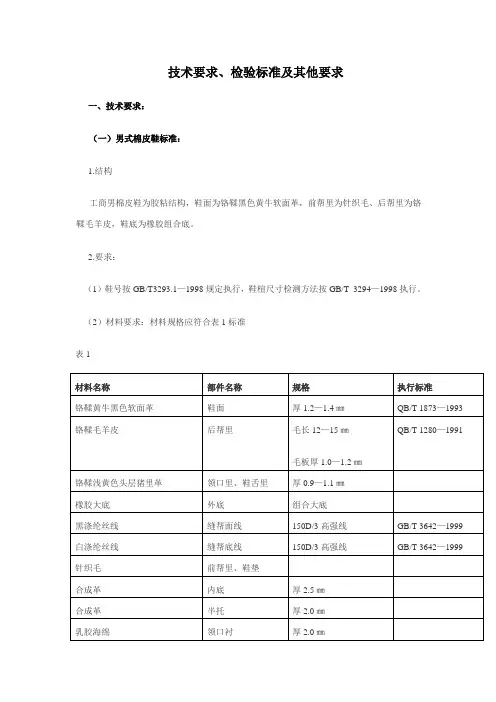

技术要求、检验标准及其他要求

一、技术要求：

（一）男式棉皮鞋标准：

1.结构

工商男棉皮鞋为胶粘结构，鞋面为铬鞣黑色黄牛软面革，前帮里为针织毛、后帮里为铬鞣毛羊皮，鞋底为橡胶组合底。

2.要求：

（1）鞋号按GB/T3293.1—1998规定执行，鞋楦尺寸检测方法按GB/T 3294—1998执行。

（2）材料要求：材料规格应符合表1标准

表1

材料名称 部件名称 规格 执行标准

铬鞣黄牛黑色软面革 鞋面 厚1.2—1.4㎜ QB/T 1873—1993

铬鞣毛羊皮 后帮里 毛长12—15㎜

毛板厚1.0—1.2㎜ QB/T 1280—1991

铬鞣浅黄色头层猪里革 领口里、鞋舌里 厚0.9—1.1㎜

橡胶大底 外底 组合大底

黑涤纶丝线 缝帮面线 150D/3高强线 GB/T 3642—1999

白涤纶丝线 缝帮底线 150D/3高强线 GB/T 3642—1999

针织毛 前帮里、鞋垫

合成革 内底 厚2.5㎜

合成革 半托 厚2.0㎜

乳胶海绵 领口衬 厚2.0㎜ 苯溶革 主跟

内包头 厚1.8—2.0

厚1.4—1.5

钢勾心 支撑内底 QB/1917—2000

3.样板

生产样板要保证外观式样、前后帮比例、绷帮裕度及其成品尺寸，其他可作适当调整。

4.成品尺寸

成品尺寸符合表2标准

表2 单位：㎜

5 .制帮

片边工艺技术标准应符合表3的规定 鞋号部位 230 235 240 245 250 255 260 265 270 275 280 290 偏差± 互差±

后帮高 86 88 88 90 90 92 92 94 94 96 96 100 2㎜ 2㎜

前帮围高 26 27 27 28 28 29 29 30 30 31 31 33 1㎜ 1㎜ 表3 单位：㎜

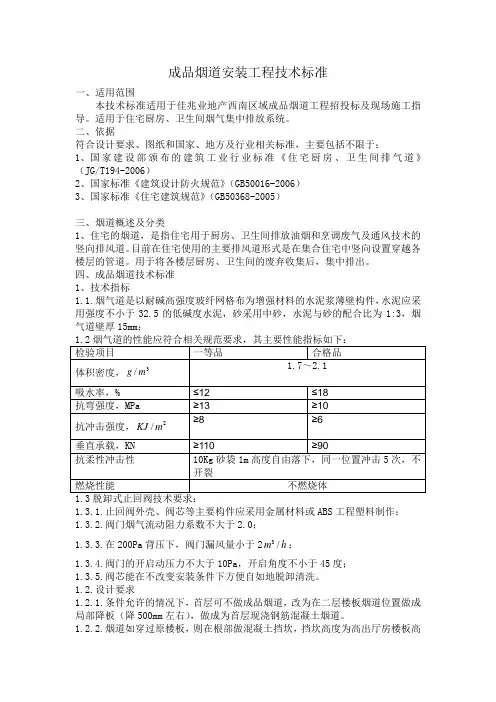

成品烟道安装工程技术标准

一、适用范围

本技术标准适用于佳兆业地产西南区域成品烟道工程招投标及现场施工指导。适用于住宅厨房、卫生间烟气集中排放系统。

二、依据

符合设计要求、图纸和国家、地方及行业相关标准，主要包括不限于：

1、国家建设部颁布的建筑工业行业标准《住宅厨房、卫生间排气道》（JG/T194-2006）

2、国家标准《建筑设计防火规范》（GB50016-2006）

3、国家标准《住宅建筑规范》（GB50368-2005）

三、烟道概述及分类

1、住宅的烟道，是指住宅用于厨房、卫生间排放油烟和烹调废气及通风技术的竖向排风道。目前在住宅使用的主要排风道形式是在集合住宅中竖向设置穿越各楼层的管道。用于将各楼层厨房、卫生间的废弃收集后，集中排出。

四、成品烟道技术标准

1、技术指标

1.1.烟气道是以耐碱高强度玻纤网格布为增强材料的水泥浆薄壁构件，水泥应采用强度不小于32.5的低碱度水泥，砂采用中砂，水泥与砂的配合比为1:3，烟气道壁厚15mm；

1.2烟气道的性能应符合相关规范要求，其主要性能指标如下：

检验项目 一等品 合格品

体积密度，3/mg 1.7～2.1

吸水率，% ≤12 ≤18

抗弯强度，MPa ≥13 ≥10

抗冲击强度，2/mKJ ≥8 ≥6

垂直承载，KN ≥110 ≥90

抗柔性冲击性 10Kg砂袋1m高度自由落下，同一位置冲击5次，不开裂

燃烧性能 不燃烧体

1.3脱卸式止回阀技术要求：

1.3.1.止回阀外壳、阀芯等主要构件应采用金属材料或ABS工程塑料制作；

1.3.2.阀门烟气流动阻力系数不大于2.0；

1.3.3.在200Pa背压下，阀门漏风量小于2hm/3；

1.3.4.阀门的开启动压力不大于10Pa，开启角度不小于45度；

1.3.5.阀芯能在不改变安装条件下方便自如地脱卸清洗。

1.2.设计要求

1.2.1.条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500mm左右），做成为首层现浇钢筋混凝土烟道。

变配电室招标技术要求

一、 变配电室安装工程技术要求

1. 总则

1.1 工程承包单位需具备相应的电力设备安装、调试资质。

1.2 工程施工必须按照国家有关的标准、规范及当地供电公司相关的标准和要求施工。

1.3 变配电室的布置及电缆工程施工详见具体图纸。按图施工，不得擅自变动。施工前需进行实地勘察。

1.4 设备清单与图纸互为补充。

1.5 设备技术要求与本工程安装技术要求互为补充。

2. 工程范围：

2.1 变配电室内变压器、高压柜、低压柜、直流操作电源等设备购置、安装和调试。

2.2 主变中性点接地制作。

2.3 变配电室高压进线电缆购置(直埋时含土方方挖填及套管)、安装和试验（调试）。

2.4 高压柜至本室内变压器、以及本室内变压器至低压柜的母线（铜排或电缆）制作、安装。

2.5 变配电室整体调试(试验)、图纸深化设计及报装、验收、送电等。

2.6 电气参数整定。

2.7 电气二次系统接线施工。

2.8 工程施工项目还包括所有进出电缆通道施工。

2.9 工程结束时，提供详细的技术资料和竣工资料，包括各项试验记录和报告，提供电气一次系统竣工图和电气二次系统接线竣工图。

2.10变配电室安全用具购置，详见附件一。

2.11变配电室内照明系统（包含应急照明）、设备用电、所用配电箱、布线。

2.12技术要求、材料表、与图纸互为补充，材料以实际为准。

2.13电缆通道走向详见图示。电缆规格等电气参数按设计图册，图示提供的电缆长度仅供参考，实际需求量由施工方根据实际电缆通道布置确定。电缆技术要求详见附件二。

2.14工程承包方式：采用总承包方式，按照“交钥匙”方式进行。

3. 施工技术要求：

3.1 执行规范：

《电气装置安装工程高压电器施工及验收规范》GB（J 147-90）50147——2010;

《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ

148-90;

《电气装置安装工程母线装置施工及验收规范》GB 149-90;

成品烟道安装工程技术标准

一、适用范围

本技术标准适用于佳兆业地产西南区域成品烟道工程招投标及现场施工指导。适用于住宅厨房、卫生间烟气集中排放系统。

二、依据

符合设计要求、图纸和国家、地方及行业相关标准，主要包括不限于：

1、国家建设部颁布的建筑工业行业标准《住宅厨房、卫生间排气道》（JG/T194-2006）

2、国家标准《建筑设计防火规范》（GB50016-2006）

3、国家标准《住宅建筑规范》（GB50368-2005）

三、烟道概述及分类

1、住宅的烟道，是指住宅用于厨房、卫生间排放油烟和烹调废气及通风技术的竖向排风道。目前在住宅使用的主要排风道形式是在集合住宅中竖向设置穿越各楼层的管道。用于将各楼层厨房、卫生间的废弃收集后，集中排出。

四、成品烟道技术标准

1、技术指标

.烟气道是以耐碱高强度玻纤网格布为增强材料的水泥浆薄壁构件，水泥应采用强度不小于的低碱度水泥，砂采用中砂，水泥与砂的配合比为1:3，烟气道壁厚15mm；

烟气道的性能应符合相关规范要求，其主要性能指标如下：

检验项目 一等品 合格品

体积密度，3/mg ～

吸水率，% ≤12 ≤18

抗弯强度，MPa ≥13 ≥10

抗冲击强度，2/mKJ ≥8 ≥6

垂直承载，KN ≥110 ≥90

抗柔性冲击性 10Kg砂袋1m高度自由落下，同一位置冲击5次，不开裂

燃烧性能 不燃烧体

脱卸式止回阀技术要求：

止回阀外壳、阀芯等主要构件应采用金属材料或ABS工程塑料制作；

阀门烟气流动阻力系数不大于；

在200Pa背压下，阀门漏风量小于2hm/3；

阀门的开启动压力不大于10Pa，开启角度不小于45度；

阀芯能在不改变安装条件下方便自如地脱卸清洗。

.设计要求

条件允许的情况下，首层可不做成品烟道，改为在二层楼板烟道位置做成局部降板（降500mm左右），做成为首层现浇钢筋混凝土烟道。

烟道如穿过原楼板，则在根部做混凝土挡坎，挡坎高度为高出厅房楼板高度200mm。
