35kV电压互感器技术规范

35kV电压互感器技术规范

工程 35kV电压互感器技术规范书

1 总则

本设备技术规范书适用于35kV电磁式电压互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求

需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务

如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备完全满足本规范书的要求如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述

本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力

供方须执行现行国家标准和行业标准应遵循的主要现行标准如下下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文本技术规范出版时，的示版本均为有效所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性有矛盾时，按现行的技术要求较高的标准执行

GB- GB- DL/T - GB/T- GB GB GB GB GB- JB/T-

高压输变电设备和绝缘配合 电压互感器

保护用电流互感器暂态特性技术要求 电力用电压互感器订货技术条件 高电压电力设备外绝缘污秽等级 电力变压器 第1部分 总则 电力变压器 第2部分 温升

电力变压器 第3部分 绝缘水平和绝缘试验 电力变压器 第57部分 承受短路的能力

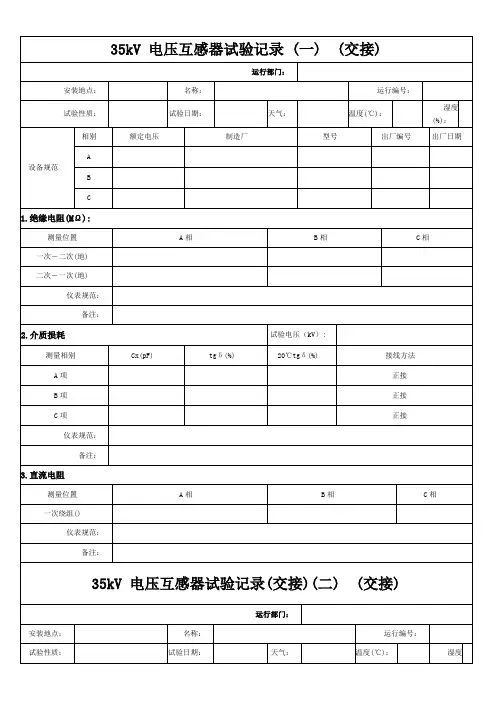

电气装置安装工程电气设备交接试验标准 电压互感器试验导则

1

工程 35kV电压互感器技术规范书 本设备技术规范书未尽事宜，由需供双方协商确定

供方应获得资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本超标书技术规范的设备，并有在相同或更恶劣的运行条件下持续运行三年以上的成功经验提供的产品应有两部鉴定文件或等同有效的证明文件对于新产品，必须经过挂网试运行，并通过产品鉴定

2 使用环境条件

海拔高度：≤m

最大风速：35m/s 月平均最高相对湿度：不大于90% 日平均最高相对湿度：不大于95% 最高气温：＋40℃ 最低气温：－10℃ 最大日平均温差：25℃ 年平均气温：+22℃

日照强度：/cm2 覆冰厚度：5mm 地震烈度：8度

水平加速度： 垂直加速度： g 大气条件：大气中无严重侵蚀性和爆炸性介质 系统的接地方式：35kV系统为中性点不接地

3 技术要求

额定绝缘水平，见下表： 系统标称电压

额定雷电冲击耐受电压

额定工频耐受电压

35kV kV 70kV

2

工程 35kV电压互感器技术规范书

一次绕组接地端绝缘

一次绕组接地端应能承受额定短时工频耐受电压5kV 二次绕组绝缘

二次绕组之间及二次绕组对地之间应能承受额定工频耐受电压为3kV

局部放电水平 在测量电压/3下，电感互感器相间及相对地间的局部放电量不大于20pC，并提供局部放电起始电压和熄灭电压

额定电压因数标准值

电压因数是由最高运行电压决定的，而后者又与系统及电压互感器一次绕组的接地条件有关，下表列出了与各种接地条件相对应的额定电压因数标准值及在最高运行电压下的允许持续时间

额定电压因数

额定时间 连续 连续 30s 连续 30s 连续 8h

带自动切除对地故障装置的中性点非有效接地系统中的相与地之间

不自动切除对地故障的中性点非有效接地系统中的相与地之间

一次绕组接法和系统接地方式

任一电网的相间

任一电网中的变压器中性点与地之间 中性点有效接地系统中的相与地之间

注：按制造厂与用户协议，表中所列的额定时间允许缩短 短路承受能力

互感器在额定电压励磁时，就能承受历时1s的二次绕组短路的机构效应和热效应而无损伤

准确级的标称

所有保护用电压互感器，除剩余电压绕组外，应给出相应的测量准确和保护准确级

3

工程 35kV电压互感器技术规范书

保护用电压互感器的准确级，是以该准确级在5%额定电压到额定电压因数相对应的电压范围内最大允许电压误差的百分数标称，其后标以字母“P”

标准准确级 电压互感器标准确保护级为6P在5%额定电压电压下的误差限值为5%额定电压下对应值的2倍

若电压互感器在5%额定电压下和在上限电压下的电压误差限值不相同时，应由制造厂和用户协商确定

电压误差和相应的差的限值

在额定频率和80%～%额定电压之间的任一电压和功率因数为的二次负荷在25%～%间的任意值下，电压互感器的电压误差和相应差不应超过下表中所列限值

误差是在互感器端子处测定，并须包括作为互感器整体一部分的熔断丝或电阻器的影响在内

电压误差和相应差的限值

准确级 温升限值

电压互感器在规定的电压、额定频率和规定负荷下，及负荷功率因数为～1间的任一数值时，其绕组温升不得超过电压互感器对应绝缘等级的温升限值，铁芯及其他金属结构零件表面温升不得超过其所接触或邻近的绝缘材料的温升限值

互感器应有良好的密封性能和足够的机械强度一次接线端允许使用拉力为N

互感器二次出线端子螺杆直径不得小于5mm，出线端子应用铜或铜合金制成，并有可靠的防锈镀层二次出线端子板防潮性良好二次端子应采取防转动工艺

出线端子标志正确、齐全、明显可见

互感器应有直径不小于8mm的接地螺栓，或其它供接地连接用的零件接地处应有平坦的金属表面，并标有明显的接地符号接地零件应有可靠的防锈镀层或采用不锈钢材料

4

电压误差±%

相位差

± 20

± 工程 35kV电压互感器技术规范书

铭牌标志符合有关标准规定，耐久耐腐蚀，字样清晰，安装位置明显可见 本规范未尽事宜按现行国家及行业有关标准规定执行

4 技术参数

结构型式：

35kV级，户外，单相，电磁式，全密封浇注 额定频率：50Hz

系统最高工作电压Um： 额定一次电压U1n：35kV 其它主要参数详见供货范围列表

厂家在投标时必须提供同类型产品的型式试验报告、鉴定证书，并提供主要元器件的生活厂家及其主要参数

5 供货范围

型 号 变比 二次准确级组合 输出容量 爬出比距

数量 安装位置 交货时间 交货地点

-35

//

-35 /

≥25 2 35kV线路侧

/6P 90/ ≥25 3 35kV母线侧

年 月 日

工程安装现场

6 供方在投标时应提供的资料和参数

提供与投标产品一致而且有效的产品型式报告、鉴定证书、型号使用证书等

5

工程 35kV电压互感器技术规范书 供方需提供投标产品的下列数据： 序号 1 2 3 4 5 6 7

型式或型号

金属膨胀器的型式和材料 额定电压 最高电压 额定频率 额定一次电压 额定电压比

测量级

型式1

8

铁芯数

型式2 型式3 型式1

9

级次组合

型式2 型式3

10 11

二次绕组的额定输出

局部放电水平/3电压 绝缘水平

全波冲击耐压 1工频耐压 12

1）一次绕组对地 2）二次绕组对地 3）二次绕组之间 4）二次绕组匝间

13 14 15

介质损耗因数tgδ 无线电干扰电压 在×/3kV下，屋外晴天夜晚晚可见电晕

名 称

需方要求值 供方保证值

备 注

6

工程 35kV电压互感器技术规范书 16 17 18

一次绕组匝数 二次绕组匝数 二次回路时间常数

弯曲点的磁通密度弯曲点的定义为：

19

在该点，当电压增加10%时励磁电流增加50%

20 21 22

极性 温升限值

绕 组 油顶层

7

外绝缘瓷套最小爬电距离 一次接线端子允许拉力

23

垂直方向 水平横向 安全系数 重量

24

包括附件每台电压互感器总重量 不含附件的每台电压互感器重量 运输重量 外形尺寸

25

组装好的电压互感器总高度 组装好的电压互感器总宽度 运输尺寸

26 27 28 29 30 31 32

自振频率 保证不渗漏油的年限

制造厂建议的备品、备件清单 制造厂建议的专用工具及仪器清单 图纸资料的交付期

交货时间 交货地点

工程 35kV电压互感器技术规范书

7 技术资料和图纸交付进度 供方应按下表的内容向需方设计单位提供技术资料所有技术资料及图纸以中文方式标注，并注明是用于广西那坡县百都水电站工程资料和图纸一式四份 序号

图纸类

组装图：应表示设备总的装配情况，包括外形尺寸、设备的重心位置与总重量、油重；绝缘子或瓷套的爬电距离、干弧距离；受风面积、因有频率；一次接线端子板及线夹位置、大小尺寸、材料及允许的作用力；运输尺寸和重量；端子箱位置、电缆入口位置等，并附电气和机械特性数据 1

基础图：就表明设备的尺寸、基础螺栓的位置和尺寸；作用于基础的静态、动态力等

额定铭牌图：应包括主要额定数据、合同编号、重量等 其他：

1）标明一次绕组和主绝缘的绝缘构造图；

2）表示一次绕组匝间绝缘强度、保护器性能的图纸； 3）标明二次端子箱中所有端子的接线图； 4）在各种状态下的温度、时间特性曲线图

2

组装后设备的机械强度计算报告 说明书，应包括下列内容：

安装、运行、维护和全面附件的完整说明和数据 铁芯的照片； 3

额定值和特性资料；

所有附件的全部部件序号的完整资料； 出厂试验数据；

表示设备的结构图以及对基础的技术要求； 其它适用的资料说明 试验报告： 4

型式试验报告 出厂试验报告

随货发运 随货发运 签订合同后20天 签订合同后20天

文件资料内容

交付时间

8

工程 35kV电压互感器技术规范书
