烟道安装技术规范要求
一、烟道的选择
2、烟道的尺寸一般以烟管壁厚和内径大小作为参照，选用烟管时应依据烟管使用温度和有关国家规定，多采用8节以上的烟管。
3、烟道的穿越部位，应尽量在梁下设置烟道，烟道的穿越必须具有防火隔离功能，并要采用层压设计的衬砌。
4、烟道的设计必须考虑水平和垂直方向的坡度和垂直折行位置，以及走线和转弯的空间，确保工程质量，提高烟道使用效率。
二、烟道的安装
1、烟道安装要求：安装施工应按照设计图纸和安装规范要求，可以将烟道安装在空间较大的水平或垂直方向上，安装过程中要求烟管的竖管要水平，折线要圆滑。
2、安装烟管及烟道相关部位：应按设计图纸和安装规范要求，安装施工应按照工艺流程和安装规范要求严格施工，要求烟管紧凑、水密、防火，保证烟道工程质量。
3、安装烟道水管节点：安装水管节点的时候要求水管连接牢固、烟道水管直径必须一致，并且节点处应当严格检查水管连接是否水密，且要进行试压，确保水管连接处在高度安全。

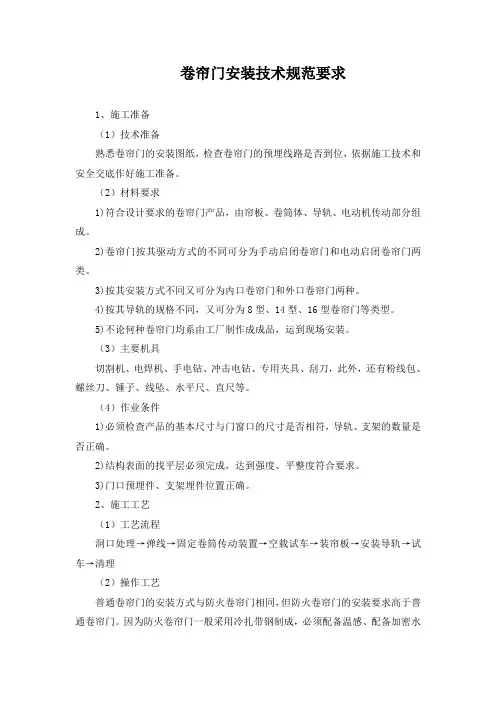

卷帘门安装技术规范要求
1、施工准备
（1）技术准备
熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。
（2）材料要求
1)符合设计要求的卷帘门产品，由帘板、卷筒体、导轨、电动机传动部分组成。
2)卷帘门按其驱动方式的不同可分为手动启闭卷帘门和电动启闭卷帘门两类。
3)按其安装方式不同又可分为内口卷帘门和外口卷帘门两种。
4)按其导轨的规格不同，又可分为8型、14型、16型卷帘门等类型。
5)不论何种卷帘门均系由工厂制作成成品，运到现场安装。
（3）主要机具
切割机、电焊机、手电钻、冲击电钻、专用夹具、刮刀，此外，还有粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。
（4）作业条件
1)必须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。
2)结构表面的找平层必须完成，达到强度、平整度符合要求。
3)门口预埋件、支架埋件位置正确。
2、施工工艺
（1）工艺流程
洞口处理→弹线→固定卷筒传动装置→空载试车→装帘板→安装导轨→试车→清理
（2）操作工艺
普通卷帘门的安装方式与防火卷帘门相同，但防火卷帘门的安装要求高于普通卷帘门。因为防火卷帘门一般采用冷扎带钢制成，必须配备温感、配备加密水喷淋系统保护后共同作用，一旦发生火情，通过生动报警系统将信号反馈给消防中心，由消防中心发出指令将卷帘门自控下降，定点延时关闭，（距地1.5～1.8m）水喷淋动作，喷水降温保护卷帘，使人员能及时疏散。
1)洞口处理：复核洞口与产品尺寸是否相符。防火卷帘门的洞口尺寸，可根据模制选定。一般洞口宽度不宜大于5mm，洞口高度也不宜大于5m。并复核预埋件位置及数量。
2)弹线：测量洞口标高，弹出两导轨垂线及卷筒中心线。
3)固定卷筒、传动装置：将垫板电焊在预埋铁板上，用螺丝固定卷筒的左右支架，安装卷筒。卷筒安装后应转动灵活。安装减速器和传动系统。安装电气控制系统。
4)空载试车：通电后检验电机、减速器工作情况是否正常，是否有异常响声卷筒转动方向是否正确。
精心整理

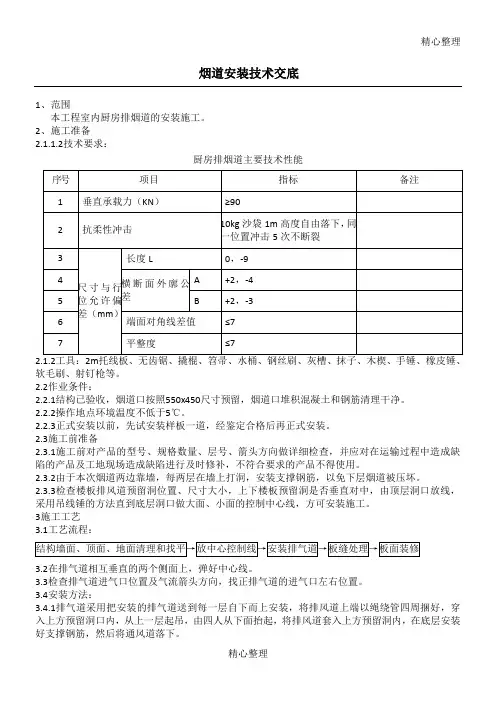

精心整理 烟道安装技术交底
1、范围
本工程室内厨房排烟道的安装施工。
2、施工准备
2.1.1.2技术要求：
厨房排烟道主要技术性能
序号 项目 指标 备注
1 垂直承载力（KN） ≥90
2 抗柔性冲击 10kg沙袋1m高度自由落下，同一位置冲击5次不断裂
3
尺寸与行位允许偏差（mm） 长度L 0，-9
4 横断面外廓公差 A +2，-4
5 B +2，-3
6 端面对角线差值 ≤7
7 平整度 ≤7
2.1.2工具：2m托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。
2.2作业条件：
2.2.1结构已验收，烟道口按照550x450尺寸预留，烟道口堆积混凝土和钢筋清理干净。
2.2.2操作地点环境温度不低于5℃。
2.2.3正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。
2.3施工前准备
2.3.1施工前对产品的型号、规格数量、层号、箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。
2.3.2由于本次烟道两边靠墙，每两层在墙上打洞，安装支撑钢筋，以免下层烟道被压坏。
2.3.3检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，方可安装施工。
3施工工艺
3.1工艺流程：
结构墙面、顶面、地面清理和找平→放中心控制线→安装排气道→板缝处理→板面装修
3.2在排气道相互垂直的两个侧面上，弹好中心线。
3.3检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。
3.4安装方法：
3.4.1排气道采用把安装的排气道送到每一层自下而上安装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层安装好支撑钢筋，然后将通风道落下。 精心整理

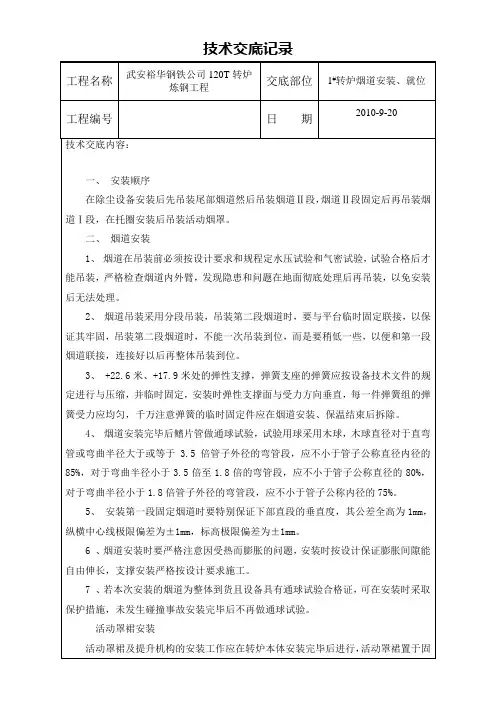

技术交底记录
工程名称 武安裕华钢铁公司120T转炉炼钢工程 交底部位 1#转炉烟道安装、就位
工程编号 日 期 2010-9-20
技术交底内容：
一、 安装顺序
在除尘设备安装后先吊装尾部烟道然后吊装烟道Ⅱ段，烟道Ⅱ段固定后再吊装烟道Ⅰ段，在托圈安装后吊装活动烟罩。
二、 烟道安装
1、 烟道在吊装前必须按设计要求和规程定水压试验和气密试验，试验合格后才能吊装，严格检查烟道内外臂，发现隐患和问题在地面彻底处理后再吊装，以免安装后无法处理。
2、 烟道吊装采用分段吊装，吊装第二段烟道时，要与平台临时固定联接，以保证其牢固，吊装第二段烟道时，不能一次吊装到位，而是要稍低一些，以便和第一段烟道联接，连接好以后再整体吊装到位。
3、 +22.6米、+17.9米处的弹性支撑，弹簧支座的弹簧应按设备技术文件的规定进行与压缩，并临时固定，安装时弹性支撑面与受力方向垂直，每一件弹簧组的弹簧受力应均匀，千万注意弹簧的临时固定件应在烟道安装、保温结束后拆除。
4、 烟道安装完毕后鳍片管做通球试验，试验用球采用木球，木球直径对于直弯管或弯曲半径大于或等于3.5倍管子外径的弯管段，应不小于管子公称直径内径的85%，对于弯曲半径小于3.5倍至1.8倍的弯管段，应不小于管子公称直径的80%，对于弯曲半径小于1.8倍管子外径的弯管段，应不小于管子公称内径的75%。
5、 安装第一段固定烟道时要特别保证下部直段的垂直度，其公差全高为1mm，纵横中心线极限偏差为±1mm，标高极限偏差为±1mm。
6 、烟道安装时要严格注意因受热而膨胀的问题，安装时按设计保证膨胀间隙能自由伸长，支撑安装严格按设计要求施工。
7 、若本次安装的烟道为整体到货且设备具有通球试验合格证，可在安装时采取保护措施，未发生碰撞事故安装完毕后不再做通球试验。
活动罩裙安装
活动罩裙及提升机构的安装工作应在转炉本体安装完毕后进行，活动罩裙置于固工程名称 武安裕华钢铁公司120T转炉炼钢工程 交底部位 1#转炉烟道安装、就位

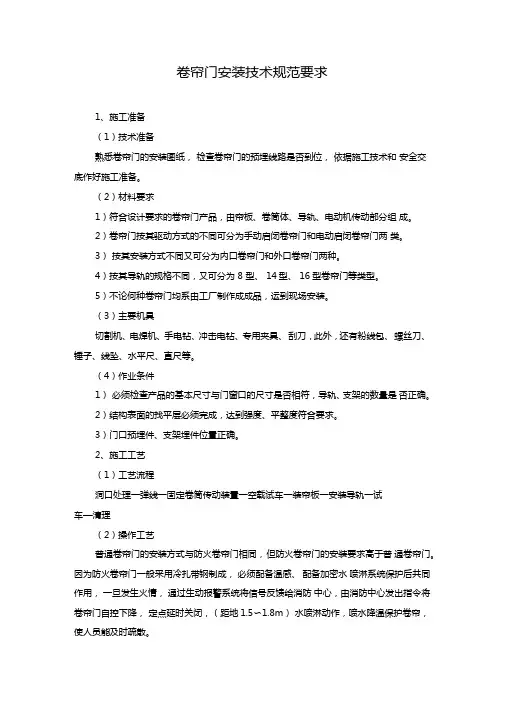

卷帘门安装技术规范要求
1、施工准备
（1）技术准备
熟悉卷帘门的安装图纸， 检查卷帘门的预埋线路是否到位， 依据施工技术和 安全交底作好施工准备。
（2）材料要求
1）符合设计要求的卷帘门产品，由帘板、卷筒体、导轨、电动机传动部分组 成。
2）卷帘门按其驱动方式的不同可分为手动启闭卷帘门和电动启闭卷帘门两 类。
3） 按其安装方式不同又可分为内口卷帘门和外口卷帘门两种。
4）按其导轨的规格不同，又可分为 8 型、 14型、 16型卷帘门等类型。
5）不论何种卷帘门均系由工厂制作成成品，运到现场安装。
（3）主要机具
切割机、电焊机、手电钻、冲击电钻、专用夹具、 刮刀，此外，还有粉线包、 螺丝刀、锤子、线坠、水平尺、直尺等。
（4）作业条件
1） 必须检查产品的基本尺寸与门窗口的尺寸是否相符， 导轨、支架的数量是 否正确。
2）结构表面的找平层必须完成，达到强度、平整度符合要求。
3）门口预埋件、支架埋件位置正确。
2、施工工艺
（1）工艺流程
洞口处理一弹线一固定卷筒传动装置一空载试车一装帘板一安装导轨一试
车—清理
（2）操作工艺
普通卷帘门的安装方式与防火卷帘门相同， 但防火卷帘门的安装要求高于普 通卷帘门。因为防火卷帘门一般采用冷扎带钢制成， 必须配备温感、 配备加密水 喷淋系统保护后共同作用， 一旦发生火情， 通过生动报警系统将信号反馈给消防 中心，由消防中心发出指令将卷帘门自控下降， 定点延时关闭，（距地1.5〜1.8m） 水喷淋动作，喷水降温保护卷帘，使人员能及时疏散。 1 ）洞口处理：复核洞口与产品尺寸是否相符。 防火卷帘门的洞口尺寸， 可根 据模制选定。一般洞口宽度不宜大于5mm洞口高度也不宜大于5m并复核预埋 件位置及数量。
2） 弹线：测量洞口标高，弹出两导轨垂线及卷筒中心线。
3） 固定卷筒、传动装置： 将垫板电焊在预埋铁板上， 用螺丝固定卷筒的左右 支架，安装卷筒。卷筒安装后应转动灵活。安装减速器和传动系统。安装电气控 制系统。
