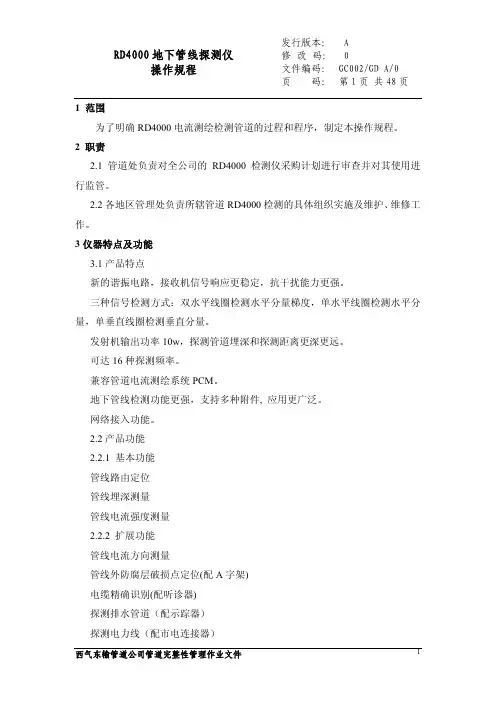

地下管线探测仪使用方法

管线探测仪的探测方法

摘要：地下管线是城市基础设施的重要组成部分，为了准确、快速、高效的进行管线探测，就应该根据地下管线的具体情况，选择不同的方法以保证探测结果的正确性。

关键词：接收机、发射机、电磁感应、频率、功率

地下管线是指铺设于地下的给水、排水（雨水、污水）、燃气、电力、通讯、热力、工业等管线。它们是城市基础设施的重要组成部分，是城市规划、建设、管理的重要基础信息。

现在地下管线探测中最便捷、高效、常用的方法是电磁法，它的依据是电磁感应定律。通过接收机在地面上测定地下管线在发射机一次场作用下被激发而产生的二次场的变化来判断地下管线的空间位置。通常情况下，单一直管线被激发产生的二次场，可看成是无限长直导线产生的电磁场。接收机就是依据这种电磁场变化来进行管线定位、定深。在没有其它管线场的干扰情况下，所测得的数据非常准确。但当被探测管线周围有其他金属管线或还存有其他交变电磁场源时，接收机的观测读数是多个场综合影响的结果。这样其定位、定深可能会带来误差或造成错误。

为了准确、快速、高效的进行管线探测，就应该根据地下管线的具体情况，选择不同的方法。管线探测仪的探测方法有以下几种：

一、 感应探测法

1、发射机摆放的不同状态下激发管线的情况

1) 发射机平放

发射机平放时，发射机内的发射线圈面与地面垂直，对地下金属管线进行水平发射，它能使发射机正下方的管线，被激发产生最强的二次磁场。2) 发射机侧放发射机侧放时，发射机内的发射线圈面与地面平行，对地下金属管线进行垂直发射，此时位于发射机正下方的管线不被激发，该管线不产生二次场，当其旁边有平行管线时，被激发产生二次场将会有较大的读数。

3) 发射机倾斜45度放置

当平行管线间距较小，不宜采用平放，而采用侧放，探测效果也不十分理想时，可采用倾斜放置，目的是达到既能抑制干扰管线的二次场，又能增强要探测管线的二次场。

2、信号夹钳法

信号夹钳法操作简便，工作原理明了。工作时，将发射机信号施加于夹钳上，再将夹钳套在被测金属管线或电缆上。夹钳相当于初级线圈，管线与大地形成的回路相当于次级线圈。当发射机输出的交变电流在初级绕组中流动，环形磁场穿过管线回路时,便在管线中产生感应二次电流。在管线密集区探测中，信号夹钳法是一种交叉影响小的有效方法。

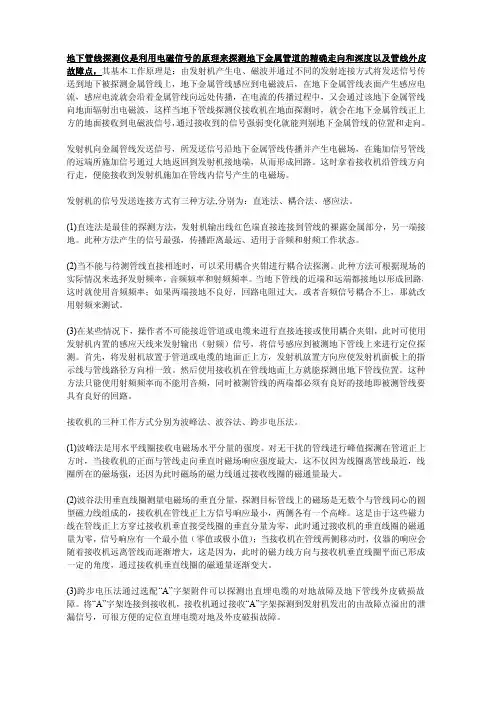

地下管线探测仪是利用电磁信号的原理来探测地下金属管道的精确走向和深度以及管线外皮故障点，其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传

送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属管线表面产生感应电

流，感应电流就会沿着金属管线向远处传播，在电流的传播过程中，又会通过该地下金属管线

向地面辐射出电磁波，这样当地下管线探测仪接收机在地面探测时，就会在地下金属管线正上

方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。

发射机向金属管线发送信号，所发送信号沿地下金属管线传播并产生电磁场，在施加信号管线

的远端所施加信号通过大地返回到发射机接地端，从而形成回路。这时拿着接收机沿管线方向

行走，便能接收到发射机施加在管线内信号产生的电磁场。

发射机的信号发送连接方式有三种方法,分别为：直连法、耦合法、感应法。

(1)直连法是最佳的探测方法，发射机输出线红色端直接连接到管线的裸露金属部分，另一端接

地。此种方法产生的信号最强，传播距离最远、适用于音频和射频工作状态。

(2)当不能与待测管线直接相连时，可以采用耦合夹钳进行耦合法探测。此种方法可根据现场的

实际情况来选择发射频率，音频频率和射频频率。当地下管线的近端和远端都接地以形成回路，

这时就使用音频频率；如果两端接地不良好，回路电阻过大，或者音频信号耦合不上，那就改

用射频来测试。

(3)在某些情况下，操作者不可能接近管道或电缆来进行直接连接或使用耦合夹钳，此时可使用

发射机内置的感应天线来发射输出（射频）信号，将信号感应到被测地下管线上来进行定位探

测。首先，将发射机放置于管道或电缆的地面正上方，发射机放置方向应使发射机面板上的指

示线与管线路径方向相一致。然后使用接收机在管线地面上方就能探测出地下管线位置。这种

方法只能使用射频频率而不能用音频，同时被测管线的两端都必须有良好的接地即被测管线要

具有良好的回路。

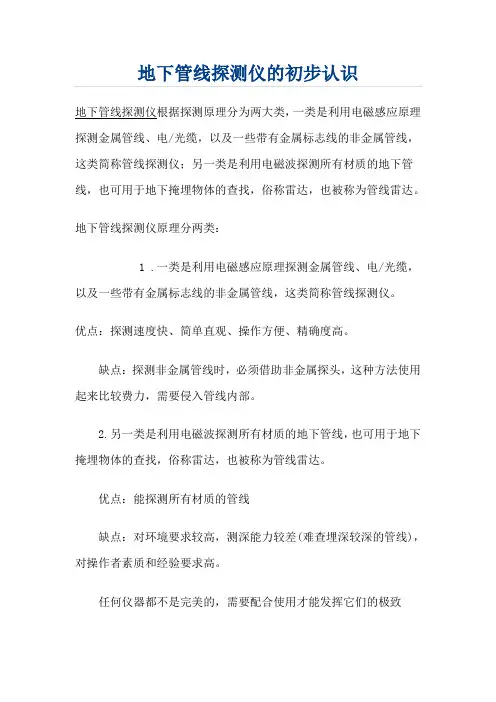

地下管线探测仪的初步认识

地下管线探测仪根据探测原理分为两大类，一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪；另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。

地下管线探测仪原理分两类：

1 .一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。

优点：探测速度快、简单直观、操作方便、精确度高。

缺点：探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

2.另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。

优点：能探测所有材质的管线

缺点：对环境要求较高，测深能力较差(难查埋深较深的管线)，对操作者素质和经验要求高。

任何仪器都不是完美的，需要配合使用才能发挥它们的极致 传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用最多的仪器。

如何选择管线探测仪：

1.根据自己的需要：很多管线仪只适合部分探测要求，在选择时，要了解清楚管线仪的适用范围

2.了解管线仪的测试方法，是否操作更加简便，界面更直观

3.了解管线仪的功能，测深能力是否符合自己的需求

4.附件的配置是否完备，如夹钳(一般用于密集区电缆探测)、充电电池(节约探测成本)等

5.仪器的可持续发展，日新月异的技术，是否能升级，也是仪器的一个考验标准

6.仪器的可兼容性，可接收与发射频率是否广泛，利于探测，扩大用途。

通常来说，地下管线探测仪是由两大部分组成的，即发射机和接收机。发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式。接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。
