sda脱硫工艺原理

脱硫工艺原理介绍

文丘里及水膜脱硫除尘器工作原理

含尘烟气进入收缩管后，气流速度增大，至喉管时流速达到最大。在喉管处加入的洗涤水被高速气流冲击，形成液滴并发生雾化，尘粒被润湿。在尘粒之间以及液滴与尘粒间发生碰撞和凝聚。在扩散管，气流速度锐减，便于形成较大的含尘水滴。当洗涤水中加有碱液时，碱液良好的雾化，当二氧化硫气体通过时候，能够很好的与碱液混合反应，达到脱硫的效果。

此后烟气切向或蜗向进入圆形除尘器筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体通过付筒下部排入引风机，完成整个工作过程。当在水池中加入脱硫剂，由于气流在脱硫塔内的时间大于三秒，这样气液有较长的接触时间，有利于二氧化硫和脱硫剂的反应。

脱硫液双碱法工作原理

脱硫液采用外循环吸收方式，循环池内一次性加入碳酸钠或氢氧化钠制成脱硫液(循环水)，用循环泵打入文丘里段与脱硫除尘器进行除尘脱硫。吸收了SO2的脱硫液落入塔底流入再生池，与新来的石灰浆液进行再生反应，反应后的浆液流入沉淀再生池沉淀，当一个沉淀再生池沉淀物集满时，浆液切换流入到另一个沉淀再生池，然后由人工或用潜污泵清理这个再生池沉淀的沉渣，废渣晾干后外运处理。再生上清液流入循环池，循环池内经再生和补充新鲜碱液的脱硫液还是由循环泵打入文丘里段和主除尘水膜脱硫除尘器，经喷嘴雾化后与烟充分接触，然后流入再生池，如此循环，循环池内脱硫液PH下降到一定程度后则补充新鲜碱液，以恢复循环脱硫液的吸收能力。

双碱法理论上只消耗石灰，不消耗钠碱，但是由于脱硫渣带水会使脱硫液损失一部分钠离子，再加上烟气中的氧气会将部分Na2SO3氧化成Na2SO4（在循环喷淋过程中，Na2SO4不能吸收SO2），故需在循环池内补充少量纯碱或废碱液。

双碱法脱硫工艺原理

双碱法工艺，双碱法脱硫工艺是为了克服石灰/石灰石法烟气脱硫容易结垢的缺点而发展起来的。钠钙双碱法（Na2CO3-Ca(OH)2）采用纯碱吸收SO2、石灰还原再生。再生后吸收液循环使用。与石灰/石灰石法相比，它具有如下优点：

·吸收速度快，可降低液气比L/G，从而降低运行费用；

·塔内钠碱清液吸收，可大大降低结垢机会；

·纯碱循环利用，提高了脱硫剂的利用率。

其基本化学原理可分为脱硫过程和再生过程两部分：

1、脱硫过程：

Na2CO3+SO2→Na2SO3+CO2 (1)

2NaOH+SO2→Na2SO3+H2O (2)

Na2SO3+SO2+H2O→2NaHSO3 (3)

以上三式视吸收液酸碱度不同而异，（1）式为启动反应，碱性较高时（PH＞9）；（2）式为主要反应；碱性到中性甚至酸性时（5＜PH＜9），则按（3）式发生反应。

2、再生过程（石灰乳再生）：

2NaHSO3+Ca(OH)2→Na2SO3+CaSO3+2H2O (4)

Na2SO3+Ca(OH)2→2NaOH+CaSO3 (5)

在石灰浆液（石灰达到过饱和状况）中，NaHSO3很快跟Ca(OH)2反应从而释放出[Na+]，[SO32-]跟[Ca2+]反应，反应生成的CaSO3以半水化合物形式慢慢沉淀下来而使[Na+]得到再生。可见Na2CO3只是作为一种启动碱，起动后实际消耗的是石灰，理论上不消耗纯碱（只是清渣时会带出一些，因而有少量损耗）。

浅谈几种烟气脱硫工艺原理

[摘要]介绍几种典型的烟气脱硫工艺原理及其特点。通过工艺原理的比较，因地制宜采用不同的烟气脱硫工艺，达到有效地控制火电厂二氧化硫的排放，以满足国家和地区环境质量标准的要求。

【关键词】烟气脱硫；工艺原理；特点

二氧化硫作为环境空气质量的重要污染物指标，控制烟气中的二氧化硫排放已成为社会和经济可持续发展的迫切要求。烟气脱硫是目前广泛采用控制二氧化硫排放的成熟技术。根据国际上比较成熟的几种主要烟气脱硫技术，谈谈工艺原理及其特点。

1、湿法烟气脱硫

1.1工艺原理

烟气进入脱硫装置的湿式吸收塔，与自上而下喷淋的碱性石灰石浆液雾滴逆流接触，其中的酸性氧化物SO2以及其他污染物HCL、HF等被吸收，烟气得以充分净化；吸收SO2后的浆液反应生成CaSO3，通过就地强制氧化、结晶生成CaSO4·2H2O，经脱水后得到脱硫副产品—石膏。

1.2主要反应过程

SO2+H2O=H2SO3 SO3+H2O=H2SO4

CaCO3+H2SO3=CaSO3+CO2+H2O

CaCO3+H2SO4=CaSO4+CO2+H2O

2CaSO3+O2+2H2O=2CaSO4·2H2O

1.3工艺特点

脱硫效率高、设备小、易控制、占地面积小以及适用于高中低硫煤等；除在燃煤发电厂获得广泛应用外，在硫酸工业、钢铁工业、有色冶金工业、石油化工以及燃煤工业窑炉等烟气脱硫中也获得广泛的应用；技术进步快。

2、喷雾干燥法脱硫

2.1工艺原理

以石灰为脱硫吸收剂，石灰经消化并加水制成消石灰乳，消石灰乳由泵打入位于吸收塔内的雾化装置，SO2被雾化了的Ca（OH）2浆液或Na2CO3溶液吸收；温度较高的烟气干燥了液滴，形成干固体废物，由袋式除尘器或电除尘器捕集。脱硫后的烟气经除尘器除尘后排放。

2.2主要反应过程

SO2+Ca（OH）2=CaSO3+H2O SO3+Ca（OH）2=CaSO4+H2O

SO2+Na2CO3=NaSO3+CO2 SO3+Na2CO3=NaSO4+CO2

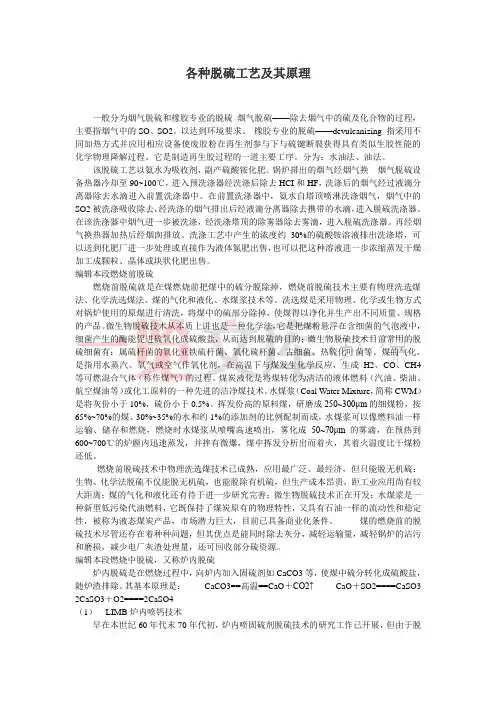

各种脱硫工艺及其原理

一般分为烟气脱硫和橡胶专业的脱硫 烟气脱硫——除去烟气中的硫及化合物的过程，主要指烟气中的SO、SO2。以达到环境要求。 橡胶专业的脱硫——devulcanizing 指采用不同加热方式并应用相应设备使废胶粉在再生剂参与下与硫键断裂获得具有类似生胶性能的化学物理降解过程。它是制造再生胶过程的一道主要工序。分为：水油法、油法。

该脱硫工艺以氨水为吸收剂，副产硫酸铵化肥。锅炉排出的烟气经烟气换 烟气脱硫设备热器冷却至90~100℃，进入预洗涤器经洗涤后除去HCI和HF，洗涤后的烟气经过液滴分离器除去水滴进入前置洗涤器中。在前置洗涤器中，氨水自塔顶喷淋洗涤烟气，烟气中的SO2被洗涤吸收除去，经洗涤的烟气排出后经液滴分离器除去携带的水滴，进入脱硫洗涤器。在该洗涤器中烟气进一步被洗涤，经洗涤塔顶的除雾器除去雾滴，进入脱硫洗涤器。再经烟气换热器加热后经烟囱排放。洗涤工艺中产生的浓度约30%的硫酸铵溶液排出洗涤塔，可以送到化肥厂进一步处理或直接作为液体氮肥出售，也可以把这种溶液进一步浓缩蒸发干燥加工成颗粒、晶体或块状化肥出售。

编辑本段燃烧前脱硫

燃烧前脱硫就是在煤燃烧前把煤中的硫分脱除掉，燃烧前脱硫技术主要有物理洗选煤法、化学洗选煤法、煤的气化和液化、水煤浆技术等。洗选煤是采用物理、化学或生物方式对锅炉使用的原煤进行清洗，将煤中的硫部分除掉，使煤得以净化并生产出不同质量、规格的产品。微生物脱硫技术从本质上讲也是一种化学法，它是把煤粉悬浮在含细菌的气泡液中，细菌产生的酶能促进硫氧化成硫酸盐，从而达到脱硫的目的；微生物脱硫技术目前常用的脱硫细菌有：属硫杆菌的氧化亚铁硫杆菌、氧化硫杆菌、古细菌、热硫化叶菌等。煤的气化，是指用水蒸汽、氧气或空气作氧化剂，在高温下与煤发生化学反应，生成H2、CO、CH4等可燃混合气体（称作煤气）的过程。煤炭液化是将煤转化为清洁的液体燃料（汽油、柴油、航空煤油等）或化工原料的一种先进的洁净煤技术。水煤浆（Coal Water Mixture，简称CWM）是将灰份小于10%，硫份小于0.5%、挥发份高的原料煤，研磨成250~300μm的细煤粉，按65%~70%的煤、30%~35%的水和约1%的添加剂的比例配制而成，水煤浆可以像燃料油一样运输、储存和燃烧，燃烧时水煤浆从喷嘴高速喷出，雾化成50~70μm的雾滴，在预热到600~700℃的炉膛内迅速蒸发，并拌有微爆，煤中挥发分析出而着火，其着火温度比干煤粉还低。
