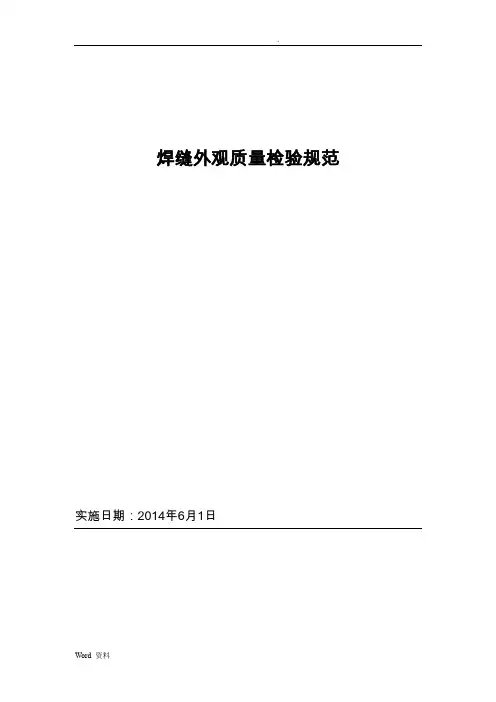

焊缝外观质量检验规范实施日期：2014年6月1日焊缝外观质量检验规范1 下列符号适用于本文件。

a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2a）C ：焊缝宽度2 焊缝分类及质量等级2.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。

具体分类见表1。

表1 焊缝分类焊缝区分焊缝类别适用部位及例子焊缝类型对接焊缝及角焊缝A 承受动载、冲击载荷，直接影响产品的安全及可靠性，作为高强度结构件的焊缝，以及承受高温的焊缝（如：泥浆泵机架、杠杆、蒸汽管路、汽缸等）B 承受高压的焊缝（如：高压三通、高压油管等焊缝）C 受力较大、影响产品外观质量或低压密封类焊缝（如：部分后汽缸、底盘、油箱、水箱等焊缝）D 承载很小或不承载，不影响产品的安全及外观质量的焊缝2.2 焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。

3 焊缝外观质量检验规则3.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

3.2 质量检验部门按图样、工艺文件，判断焊缝类别和质量等级，对焊接件是否合格进行检查和验收。

4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。

表2 对接焊缝外观质量检验项目和要求说明焊缝类型序号项目项目说明(图示)质量等级A B C D1表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.3t≤2；(密封焊缝不允许有气孔)，其中t为板厚。

IIIII2表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单50 焊缝长度上，只允序号项目项目说明(图示)质量等级A B C D个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)许单个夹渣，且直径不大于1/4板厚，最大不超过3III不允许50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣)50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个IIIII序号项目项目说明(图示)质量等级A B C D4 裂纹在焊缝金属及热影响区内的裂纹不允许5 弧坑缩孔hI 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2t；②t≥3，弧坑深度h≤0.1t≤2III6电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8焊缝余高Ih≤1+0.05bh≤1+0.1b h≤1+0.1b h≤1+0.15b序号项目项目说明(图示)质量等级A B C D允许局部超过IIh≤1+0.1b h≤1+0.1b允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b允许局部微小超过IIIh≤1+0.15b≤5h≤1+0.15b≤5允许局部超过h≤1.2+0.15b≤5允许局部超过h≤1+0.25b≤6允许局部超过9 未焊满及凹坑I不允许h≤0.6总长度不超过焊缝全长的15%II不允许h ≤0.5总长度不超过焊缝全长的10%h ≤1.0总长度不超过焊缝全长的15%III不允许h ≤1.0总长度不超过焊h≤1.5总长度不超过焊序号项目项目说明(图示)质量等级A B C D缝全长的15%缝全长的20%10 错边①单面焊缝②双面焊缝I①h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤2 h≤0.10≤2II①h≤0.10t≤1.5 h≤0.15t≤1.5 h≤0.15t≤2②h≤0.15t≤3 h≤0.15t≤3III①h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3②h≤0.2t≤3 h≤0.2t≤411 焊瘤I 不允许II不允许总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3 III不允许总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过h≤0.312 咬边I 不允许不允许h≤0.03t≤0.5总长度不超过序号项目项目说明(图示)质量等级A B C D焊缝全长的10%IIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的10%，且≤50h≤0.03t≤0.5总长度不超过焊缝全长的15%IIIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的15%h≤0.03t≤1总长度不超过焊缝全长的20%要求修磨的焊缝不允许存在咬边。

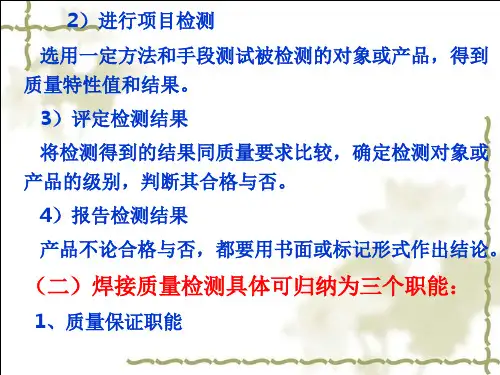

一．目的检测钢结构工程焊接质量。

指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准1.检测参数钢结构外观质量、焊缝质量；2.执行标准GB50205－2001《钢结构工程施工质量验收规范》第4.3.4条的规定，第五章的规定（其中5.2.4条为强制性条文）；GB50221－95《钢结构工程质量检验评定标准》2.2.6.条的规定；GB11345－95《钢焊缝手工超声波探伤方法和探伤结果分级》12、13条的规定；JB/T9218-1999《渗透探伤方法》。

三．适用范围适用于建筑工程的单层、多层、网架等轻型钢结构施工质量检验评定。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。

五．样本大小及抽检方法1.对工厂制作焊缝的超声探伤，应按每条焊缝计算百分比(一级焊缝100%,二级焊缝20%)，且探伤长度应不小于200mm，对焊缝长度不足200mm时，应对整条焊缝进行探伤。

2.对结构现场安装焊缝的超声探伤，应按同一类型、同一施焊条件的焊缝条数计算百分比(一级焊缝100%,二级焊缝20%)，探伤长度应不小于200mm，并应不少于1条焊缝。

3.对T型接头、角接接头和要求熔透的对接和角对接组合焊缝的外观检查数量：同类焊缝抽查10%，且不应少于3条。

4.对焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满等缺陷。

外观检查数量：每批同类构件抽查10%、且不应少于3件；被抽查构件中每一类型焊缝按条数抽查5%、且不应少于1条；每条检查1处，总抽查数不应少于10处。

5.拼装后焊接球、螺栓球及杆件的外观质量按节点数量抽查5%，但不应少于5个。

6.钢结构网架在自重及屋面工程完成后的挠度值：小跨度网架结构测量下弦中央一点，大中跨度网架结构测量下弦中央一点及各向下弦跨度四等分点处。

7.焊接球焊缝每一规格按数量抽查5%，且不应少于3个。

焊缝外观质量检验标准
①焊缝外观应完整、均匀，无滞后、穿凿、错距、吊滑、黏滞、星型、虚焊、折皱及毛刺等不良缺陷；
②焊缝焊接头应连接紧密、并行度、轴向度要求符合设计规定；
③焊缝焊接头涂盖层厚度、起皱、收缩、鼓包要求符合规定；
④焊缝两端空隙和原定位关系要符合规定；
⑤焊缝两端空隙和原定位关系要符合规定；
⑥有焊缝的地方，外观是平整的，无毛病，检查无发现焊渣、气孔、
毛刺等不良现象；
⑦焊缝的表面无发黑、变色、氧化及烧伤、蚀孔等现象；
⑧对不锈钢的焊缝，要求表面颜色均匀、光滑，无杂质、氧化物或其
他现象；
⑨焊缝上要求无刮伤、脱落、腐蚀或其他破坏痕迹；
⑩飞溅、堆滞痕迹要求最少；。

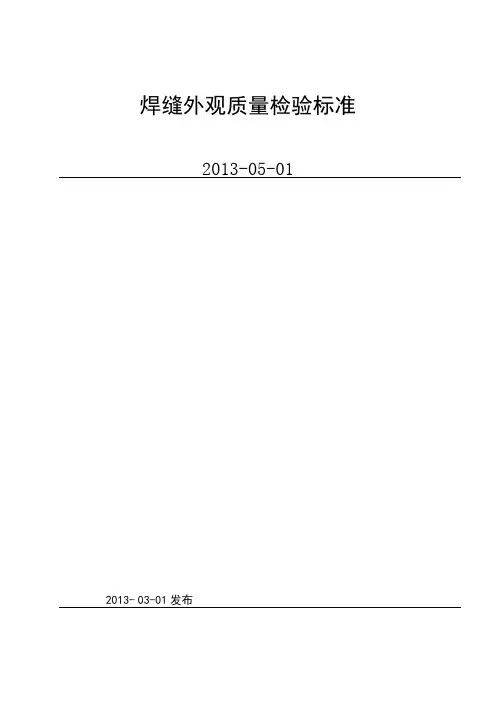

焊缝外观质量检验标准2013-05-012013-03-01发布目次目次 (I)前言 (II)焊缝外观质量检验标准 (3)1 范围 (3)2 引用文件 (3)3 术语和定义 (3)3。

1 可视面 (3)3.2 非可视面 (3)4 符号 (3)5 焊缝分类及质量等级 (3)5.1 焊缝分类 (4)5.2 焊缝质量等级 (4)5.3 图样标记 (4)6 焊缝外观质量检验规则 (4)6.1焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

(4)6.2质量检验部门按图纸、工艺文件上规定，区分焊缝类别,根据表4和表5的要求对焊接件是否合格进行抽检. (4)6。

3焊缝外观质量检验中不同焊缝类别的检验比例见表3: (4)7 焊缝外观质量检验项目和要求 (4)前言--制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用.—-本《焊缝外观质量检验标准》按照GB/T 1.1-2009给出的规则以及参考网络上提供的公开资料起草。

-—本《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D 四类焊缝，根据不同的焊缝要求，制定要求。

——使用图示和图表的方式给出标准，直观易判断。

——检验时根据所选定的类型和质量等级，检验焊缝是否合格。

——使用图样标注说明.——本《焊缝外观质量检验标准》将焊缝外观质量缺陷分为:表面气孔、表面夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表面凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或凹度过大、不等边、焊脚尺寸差.焊缝外观质量检验标准1 范围本《焊缝外观质量检验标准》规定了手工电弧焊、CO2气体保护焊和埋弧焊的焊缝外观质量要求.本《焊缝外观质量检验标准》适用于产品图纸或工艺文件中无特殊要求的焊接件.2 引用文件下列文件对于本文件的应用是必不可少的，为制定本标准时所引用文件，另外参考借鉴了部分网络上的论文。

1.目的指导焊工及焊接检验人员工作，确保焊接质量。

2.适用范围本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。

3.焊接部外观检查项目3.1 焊接缺陷：3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。

3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。

表面气孔指露在表面的气孔。

3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。

3.1.4未焊透：焊接时接头根部未完全熔透的现象。

3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。

3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。

3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。

3.2焊缝形状缺陷：3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。

3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。

3.4 焊缝打磨。

焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。

4.Ⅰ、Ⅱ级焊缝的划分。

4.1掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。

4.4不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。

5.检验方法。

5.1本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。

焊接工程外观质量观感检查表摘要：一、焊接工程外观质量观感检查表的概述1.焊接工程外观质量观感检查表的作用2.焊接工程外观质量观感检查表的内容二、焊接工程外观质量观感检查的具体内容1.焊缝的尺寸和形状2.焊缝的表面质量3.焊接接头的几何形状和尺寸4.焊接变形和残余应力三、焊接工程外观质量观感检查表的应用1.焊接工程质量控制2.焊接工艺优化3.焊接质量问题分析与处理四、焊接工程外观质量观感检查表的注意事项1.检查表的使用者需具备相关知识和技能2.检查表的制定需符合相关标准和规范3.检查表的更新和维护正文：焊接工程外观质量观感检查表是评价焊接工程质量的重要工具，通过对焊缝外观质量的检查，可以有效评估焊接工程的质量水平。

焊接工程外观质量观感检查表的内容主要包括焊缝的尺寸和形状、焊缝的表面质量、焊接接头的几何形状和尺寸、焊接变形和残余应力等方面。

焊缝的尺寸和形状是焊接工程外观质量观感检查的重点，包括焊缝的宽度、高度、长度等尺寸，以及焊缝的形状是否符合要求。

焊缝的表面质量直接影响焊接接头的强度和耐腐蚀性能，因此检查焊缝的表面是否光滑、无裂纹、气孔等缺陷至关重要。

焊接接头的几何形状和尺寸也是焊接工程外观质量观感检查的重要内容。

焊接接头的几何形状和尺寸应符合设计要求，以保证焊接接头的强度和稳定性。

焊接变形和残余应力会影响焊接接头的使用性能，因此需要对焊接变形和残余应力进行检查。

焊接工程外观质量观感检查表在焊接工程质量控制、焊接工艺优化和焊接质量问题分析与处理等方面具有广泛的应用。

使用检查表可以有效地评估焊接工程的质量，为焊接工艺的优化提供依据，以及及时发现和处理焊接质量问题。

焊缝外观质量检验标准焊缝外观质量检验标准是对焊接工艺的质量进行评估的重要指标。

焊接是一种常见的连接工艺，广泛应用于各种工业领域。

焊接的质量直接影响到产品的使用寿命和安全性，因此，对焊接质量的检验至关重要。

首先，焊缝的外观应该符合标准。

焊缝应该没有裂缝、气孔、夹渣等明显的缺陷。

同时，焊缝的表面应该平整光滑，没有明显的凸起或凹陷。

如果发现这些问题，应该及时进行修补或重新焊接。

其次，焊接应该符合规定的尺寸和形状。

焊缝的宽度、高度、倾斜度等应该符合设计要求。

如果焊缝的尺寸和形状不符合要求，可能会导致焊缝强度不足或者出现应力集中等问题。

另外，焊缝的颜色也是判断焊接质量的一个重要指标。

通常情况下，焊缝的颜色应该均匀一致，没有明显的色差。

如果发现焊缝的颜色不均匀或者出现色差，可能是焊接过程中温度控制不当或者焊接材料不合适。

综上所述，焊缝外观质量检验标准是对焊接质量进行评估的重要指标。

在焊接过程中，应该严格按照标准进行检验，及时发现和处理问题，保证焊接质量。

目录I。

前言II。

焊缝外观质量检验标准3.1 范围3.2 引用文件3.3 术语和定义3.3.1 可视面3.3.2 非可视面3.4 符号5.1 焊缝分类5.2 焊缝质量等级5.3 图样标记6.焊缝外观质量检验规则6.1 检验方法6.2 抽检要求6.3 检验比例7.焊缝外观质量检验项目和要求前言：本文旨在规范焊缝外观质量检验标准，以确保焊接件的质量符合要求。

焊缝外观质量检验标准：3.1 范围：本标准适用于所有焊接件的外观质量检验。

3.2 引用文件：本标准引用的文件包括相关的国家标准和行业标准。

3.3 术语和定义：3.3.1 可视面：指焊接件的外观可以直接观察到的部分。

3.3.2 非可视面：指焊接件的外观无法直接观察到的部分。

3.4 符号：本标准中使用的符号均按照相关标准规定执行。

焊缝分类及质量等级：5.1 焊缝分类：根据焊接件的形状和用途，将焊缝分为对接焊缝和角接焊缝。

页眉内容焊缝外观质量检验标准2013-05-012013- 03-01发布目次目次 (I)前言................................................................................................................................................................................ I I 焊缝外观质量检验标准. (3)1 范围 (3)2 引用文件 (3)3 术语和定义 (3)3.1 可视面 (3)3.2 非可视面 (3)4 符号 (3)5 焊缝分类及质量等级 (3)5.1 焊缝分类 (3)5.2 焊缝质量等级 (4)5.3 图样标记 (4)6 焊缝外观质量检验规则 (4)6.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。

(4)6.2 质量检验部门按图纸、工艺文件上规定，区分焊缝类别，根据表4和表5的要求对焊接件是否合格进行抽检。

(4)6.3 焊缝外观质量检验中不同焊缝类别的检验比例见表3： (4)7 焊缝外观质量检验项目和要求 (4)前言——制定本《焊缝外观质量检验标准》目的为公司内部确定焊缝外观质量缺陷以及采取补救措施提供依据，仅供公司内部使用。

——本《焊缝外观质量检验标准》按照GB/T 1.1-2009给出的规则以及参考网络上提供的公开资料起草。

——本《焊缝外观质量检验标准》将焊缝按重要度分为A、B、C、D 四类焊缝，根据不同的焊缝要求，制定要求。

——使用图示和图表的方式给出标准，直观易判断。

——检验时根据所选定的类型和质量等级，检验焊缝是否合格。

——使用图样标注说明。

——本《焊缝外观质量检验标准》将焊缝外观质量缺陷分为：表面气孔、表面夹渣、飞溅、裂纹、弧坑缩孔、电弧擦伤、焊缝成形、焊缝余高、未焊满及凹坑、错边、焊瘤、咬边、焊缝沿长度方向宽窄差、焊缝宽度尺寸偏差、焊缝边缘直线度、焊缝表面凹凸、根部收缩、未焊透、未熔合、根部下塌、焊缝边缘直线度、角焊缝宽度尺寸偏差、焊缝超厚、焊缝减薄、凸度过大或凹度过大、不等边、焊脚尺寸差。

焊缝的外观检验要求和标准焊缝(英文名:weld)是焊件经焊接后所形成的结合部分。

焊缝一般可分为:平焊、角焊、单面焊和单面焊双面成形焊缝。

根据焊缝截面形式的不同，焊缝也可分为对接焊缝和角焊缝。

对接焊缝：未焊透的对接焊缝受力很小，有严重的应力集中，焊透的对接焊缝简称为对接焊缝。

角焊缝:连接板边缘不需要精整，板材无缝，焊缝金属直接填充在两个焊件形成的直角或斜角内。

焊缝外观检查可以指导焊工和焊接检验员保证整个工作和工程的焊接质量。

焊接外观检查项目1. 各种焊接缺陷现象咬边：由于焊接参数选择不当或者操作工艺不正确，焊趾的母材部位产生沟槽或者凹陷。

焊缝表面气孔：焊接时，熔池中的气泡在凝固时没有移除导致残留下，形成空穴，这就是气孔。

未熔合：熔焊时，焊道和木材之间（焊道与焊道之间），未完成熔化结合的部分，点焊时母材与母材之间没有完全熔化结合的部分。

未焊透：焊接时接头根部没有完全熔透的现象。

裂纹:在焊接应力和其他脆化因素的共同作用下，焊接接头局部区域金属原子的结合和分离被破坏，形成新的焊缝。

一般来说，它具有切口尖锐、纵横比大的特点。

未焊透:这是由于金属不足而在焊缝表面形成连续或间断的凹槽的情况。

焊瘤：在焊接过程中，熔化金属流淌到焊缝之外没有熔化的母材上，导致形成金属瘤。

烧穿:在焊接过程中，熔融金属从坡口背面流出，形成穿孔缺陷。

2. 各种焊缝形状缺陷现象焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成型差简义上来说是焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

焊脚尺寸:角焊缝截面中画出的最大等腰三角形中，直角边的长度，缺陷是焊脚尺寸小于设计要求，焊脚尺寸不同。

余高超差：余高高于要求或低于母材。

漏焊:要求焊接的焊缝未焊，具体表现为焊缝整体未焊，焊缝部分整体未焊，弧坑未填，焊缝未焊满。

另外还有飞溅和电弧擦伤等焊缝形状缺陷现象。

3. 焊缝打磨每个人对焊缝的抛光都有共识。

打磨后的焊缝应符合检验标准，焊缝平滑过渡或与母材平滑过渡时，不应损伤母材。

焊缝外观质量检验标准 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】1.目的指导焊工及焊接检验人员工作，确保焊接质量。

2.适用范围本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。

3.焊接部外观检查项目焊接缺陷：咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。

焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。

表面气孔指露在表面的气孔。

未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。

未焊透：焊接时接头根部未完全熔透的现象。

裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。

未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。

焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。

焊缝形状缺陷：焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

漏装：结构件中某一个或一个以上的零件未组焊上去。

复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。

焊缝打磨。

焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。

4.Ⅰ、Ⅱ级焊缝的划分。

掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。

不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。

5.检验方法。

本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。

检验方法包括以下三种：肉眼观察。

焊缝外观检查标准外观检验不仅是对产品最终焊缝外观寸和表面质量的检验,对产品焊接过程中的每一道焊缝也应进行外观检验,如厚壁焊件进行多层焊时，为防止前道焊道的缺陷带到了下一道，每焊完一道焊道便需进行外观检验。

焊缝外观检验分为：目视检验和尺寸检验一、焊缝的目视检验（一）目视检验的方法采用直接目视检验。

焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。

目视检验也称近距离目视检验，是用眼睛直接观察和分辨缺陷的形貌。

在检验过程中可采用适当的照明设施，利用反光镜调节照射角度和观察角度，或借助低倍放大镜观察。

（二）目视检验的程序应对焊接结构的所有可见焊缝进行目视检验。

（三）目视检验的项目焊接结束后，及时清理焊渣和飞溅，打磨焊道后，按下表中的项目进行检验。

目视检验若发现有裂纹、夹渣、气孔、焊瘤、咬边等不允许存在的缺陷，应清除、补焊、修磨，使焊缝表面质量符合要求。

二、焊缝外形尺寸的检验焊缝外形尺寸的检验是按图样标注尺寸或技术标准规定的尺寸对实物进行测量检验。

通常在目视检验的基础上，选择焊缝尺寸正常部位、尺寸变化的过渡部位和尺寸异常变化的部位进行测量检查，然后相互比较，找出焊缝外形尺寸变化的规律，与标准规定的尺寸对比，从而判断焊缝的外形尺寸是否符合要求。

（一）对接焊缝外形尺寸的检验对接焊缝的外形尺寸包括：焊缝的余高h、焊缝宽度c、焊缝边缘直线度f、焊缝宽度差和焊缝表面凹凸度。

焊缝的余高，焊缝宽度是重点检验的外形尺寸。

1、JB/T7949-1999《钢结构焊缝外形尺寸》就对接焊缝余高、焊缝宽度作如下规定：I 形坡口对接焊缝，其焊缝宽度c=b+2a 及余高应符合表二中I 形焊缝的规定。

非I 形坡口对接焊缝尺寸 I 形坡口对接焊缝尺寸 非I 形坡口对接焊缝，其焊缝宽度c=g+2a 及余高应符合表二中非I 形焊缝的规定。

对接焊缝余高和宽度的测量方法如下图：a ）测较小焊缝余高b ）测较大的焊缝余高c ）测焊缝宽度2、焊缝边缘直线度在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度，应符合下表中的规定。
