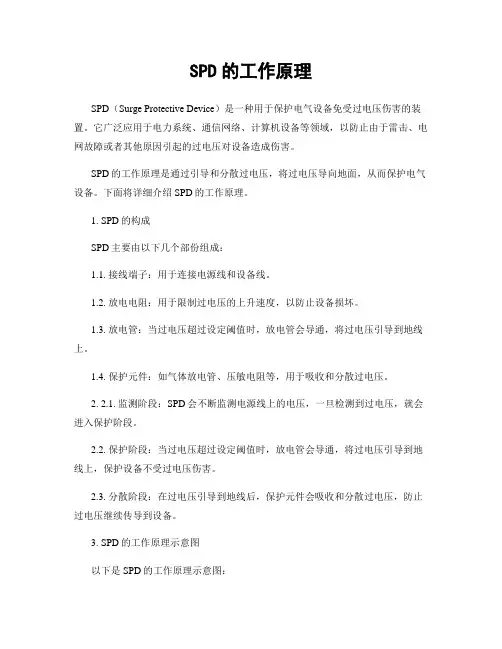

基站电源SPD知识培训

SPD的工作原理SPD（Surge Protective Device）是一种用于保护电气设备免受过电压伤害的装置。

它广泛应用于电力系统、通信网络、计算机设备等领域，以防止由于雷击、电网故障或者其他原因引起的过电压对设备造成伤害。

SPD的工作原理是通过引导和分散过电压，将过电压导向地面，从而保护电气设备。

下面将详细介绍SPD的工作原理。

1. SPD的构成SPD主要由以下几个部份组成：1.1. 接线端子：用于连接电源线和设备线。

1.2. 放电电阻：用于限制过电压的上升速度，以防止设备损坏。

1.3. 放电管：当过电压超过设定阈值时，放电管会导通，将过电压引导到地线上。

1.4. 保护元件：如气体放电管、压敏电阻等，用于吸收和分散过电压。

2. 2.1. 监测阶段：SPD会不断监测电源线上的电压，一旦检测到过电压，就会进入保护阶段。

2.2. 保护阶段：当过电压超过设定阈值时，放电管会导通，将过电压引导到地线上，保护设备不受过电压伤害。

2.3. 分散阶段：在过电压引导到地线后，保护元件会吸收和分散过电压，防止过电压继续传导到设备。

3. SPD的工作原理示意图以下是SPD的工作原理示意图：[示意图]4. SPD的工作特点4.1. 快速响应：SPD能够在极短的时间内响应过电压，并将其引导到地线上，保护设备不受伤害。

4.2. 高能耗：SPD能够承受大量的能量，保护设备免受过电压的影响。

4.3. 可重复使用：一旦SPD工作，它可以重复使用，不需要更换。

4.4. 安全可靠：SPD采用多重保护措施，确保其工作的安全可靠性。

5. SPD的安装和维护5.1. 安装：SPD应安装在电源线和设备之间，以确保过电压能够及时引导到地线上。

5.2. 维护：定期检查SPD的工作状态，如发现故障应及时更换。

6. SPD的应用领域6.1. 电力系统：SPD广泛应用于电力输配电系统，以保护变压器、开关设备等免受过电压伤害。

6.2. 通信网络：SPD用于保护通信设备、传输路线等，防止雷击和电网故障对通信系统造成影响。

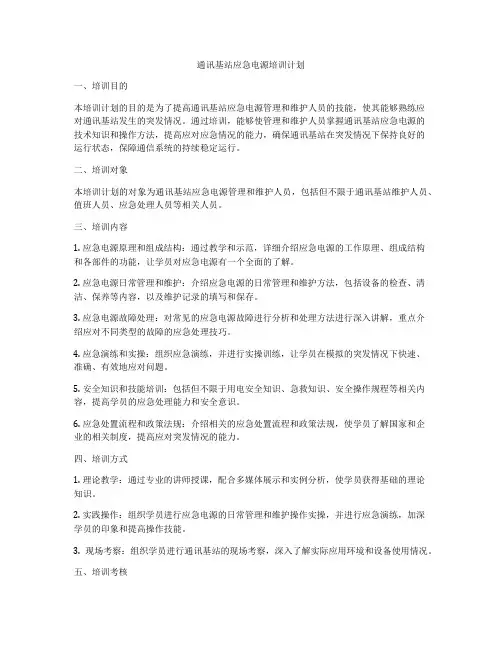

通讯基站应急电源培训计划一、培训目的本培训计划的目的是为了提高通讯基站应急电源管理和维护人员的技能，使其能够熟练应对通讯基站发生的突发情况。

通过培训，能够使管理和维护人员掌握通讯基站应急电源的技术知识和操作方法，提高应对应急情况的能力，确保通讯基站在突发情况下保持良好的运行状态，保障通信系统的持续稳定运行。

二、培训对象本培训计划的对象为通讯基站应急电源管理和维护人员，包括但不限于通讯基站维护人员、值班人员、应急处理人员等相关人员。

三、培训内容1. 应急电源原理和组成结构：通过教学和示范，详细介绍应急电源的工作原理、组成结构和各部件的功能，让学员对应急电源有一个全面的了解。

2. 应急电源日常管理和维护：介绍应急电源的日常管理和维护方法，包括设备的检查、清洁、保养等内容，以及维护记录的填写和保存。

3. 应急电源故障处理：对常见的应急电源故障进行分析和处理方法进行深入讲解，重点介绍应对不同类型的故障的应急处理技巧。

4. 应急演练和实操：组织应急演练，并进行实操训练，让学员在模拟的突发情况下快速、准确、有效地应对问题。

5. 安全知识和技能培训：包括但不限于用电安全知识、急救知识、安全操作规程等相关内容，提高学员的应急处理能力和安全意识。

6. 应急处置流程和政策法规：介绍相关的应急处置流程和政策法规，使学员了解国家和企业的相关制度，提高应对突发情况的能力。

四、培训方式1. 理论教学：通过专业的讲师授课，配合多媒体展示和实例分析，使学员获得基础的理论知识。

2. 实践操作：组织学员进行应急电源的日常管理和维护操作实操，并进行应急演练，加深学员的印象和提高操作技能。

3. 现场考察：组织学员进行通讯基站的现场考察，深入了解实际应用环境和设备使用情况。

五、培训考核1. 理论考核：通过笔试、口试等形式的考核，对学员掌握的理论知识进行评估。

2. 操作考核：通过实操考核，对学员的操作技能进行评估。

3. 综合考核：结合理论与实践，对学员进行综合考核，评定培训成绩。

湘西铁塔基站维护电源培训基站的通信电源系统主要由高频开关电源、蓄电池组、柴(汽) 油发机电组等设备组成。

其它设备还包括变压器、市电-油机转换箱、交流配电箱、空调、动环监控设备及防雷接地设备。

通信电源普通均使用正极接地的-48V 直流电源系统，电压变动范围为-40~-57V。

一、高频开关电源开关电源的作用是将交流电变换为通信设备所需的直流电。

基站的开关电源设备主要由交流配电单元、直流配电单元、监控单元及整流模块等部份组成。

1．目前湘西本地网近 3 年来新建基站配套的开关电源基本上均系艾默生 PS48300-3B/2900-150 型产品，此外有少量的中兴 ZXDU68 S601 型、中达电通 MCS3000 型等其它公司的产品；联通划归站的开关电源主要有艾默生 PS48400-3/2900、艾默生 PS48400-2D/50 及中兴 ZXDU300、中兴 ZXDU500 型等厂商的产品，此外有少量的北京动力源、杭州顺达等公司的产品。

其中艾默生 PS48300-3B/2900-150 型开关电源配R48-2900U 50A整流模块3个、M500S监控单元 1个、W94C5U11 信号转接板1 块；中兴 ZXDU68 S601 型开关电源配 ZXD2400 50A 或者整 ZXD1500 30A 流模块 3 个、监控单元 1 个。

2．开关电源维护须知①．维护人员应配备有吹风机、毛刷等卫生洁具及高压绝缘棒、交直流钳形表、地阻仪等必要的维护仪表工具；此外还需备有适当数量的整流模块、监控单元、控制板件等维护用备品备件。

②．每一个月应对整流模块外部的风道及过滤网、每 3 个月应对整流模块内部各板件进行清拂拭尘工作，以保证模块稳定、可靠的运行；③．维护人员在巡检中应检查监控单元、整流模块及防雷器件是否正常工作，对监控单元显示的各类“当前告警”应及时进行处理。

④．合理配备整流模块的数量：局站开关电源配置的整流模块的总输出至少应能满足(0.1C +直流负荷)的要求。

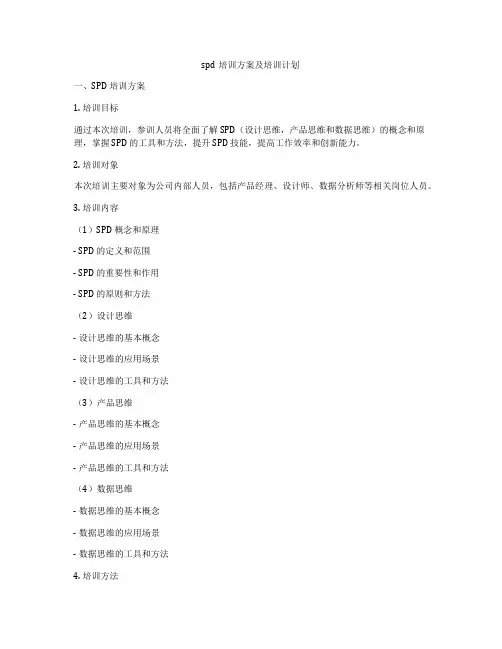

spd培训方案及培训计划一、SPD 培训方案1. 培训目标通过本次培训，参训人员将全面了解 SPD（设计思维，产品思维和数据思维）的概念和原理，掌握 SPD 的工具和方法，提升 SPD 技能，提高工作效率和创新能力。

2. 培训对象本次培训主要对象为公司内部人员，包括产品经理、设计师、数据分析师等相关岗位人员。

3. 培训内容（1）SPD 概念和原理- SPD 的定义和范围- SPD 的重要性和作用- SPD 的原则和方法（2）设计思维- 设计思维的基本概念- 设计思维的应用场景- 设计思维的工具和方法（3）产品思维- 产品思维的基本概念- 产品思维的应用场景- 产品思维的工具和方法（4）数据思维- 数据思维的基本概念- 数据思维的应用场景- 数据思维的工具和方法4. 培训方法本次培训主要采用理论讲解、案例分析、实践操作等多种方法，通过多种形式的教学来帮助参训人员全面了解和掌握 SPD 的知识和技能。

5. 培训考核培训结束后，将对参训人员进行考核，考核内容包括理论知识和实践能力，通过考核的人员将获得培训证书。

二、SPD 培训计划1. 培训时间本次培训将持续 3 天，具体时间安排如下：- 第一天：SPD 概念和原理的讲解和讨论- 第二天：设计思维和产品思维的讲解和案例分析- 第三天：数据思维和实践操作2. 培训地点培训地点设在公司内部或者租用会议室，确保具备良好的教学环境和设施。

3. 培训教学安排（1）培训教师本次培训将邀请资深的设计师、产品经理和数据分析师作为培训教师，他们将具备丰富的实践经验和教学能力，能够很好地传授相关知识和技能。

（2）培训教学安排每天 9:00 开始上课，12:00-13:00 午餐时间，下午 13:00-17:00 继续上课，每天培训结束后进行培训内容的复习和讨论。

4. 培训材料为了帮助参训人员更好地理解和掌握培训内容，我们将提供相关教学用书、课件和实践操作材料。

5. 培训费用本次培训的费用将由公司负担，参训人员无需缴纳任何费用。

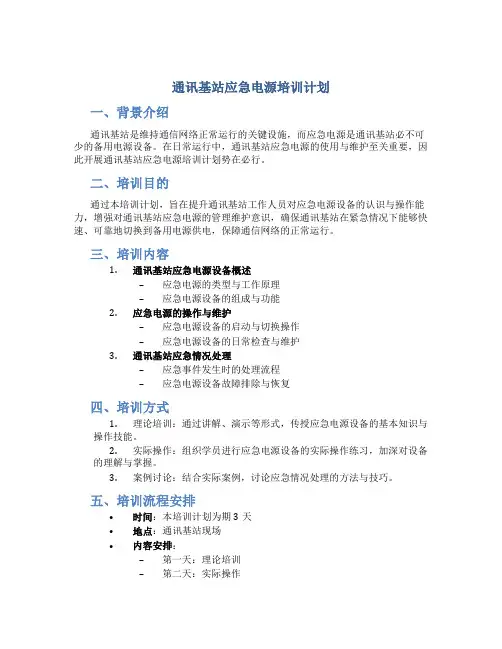

通讯基站应急电源培训计划一、背景介绍通讯基站是维持通信网络正常运行的关键设施，而应急电源是通讯基站必不可少的备用电源设备。

在日常运行中，通讯基站应急电源的使用与维护至关重要，因此开展通讯基站应急电源培训计划势在必行。

二、培训目的通过本培训计划，旨在提升通讯基站工作人员对应急电源设备的认识与操作能力，增强对通讯基站应急电源的管理维护意识，确保通讯基站在紧急情况下能够快速、可靠地切换到备用电源供电，保障通信网络的正常运行。

三、培训内容1.通讯基站应急电源设备概述–应急电源的类型与工作原理–应急电源设备的组成与功能2.应急电源的操作与维护–应急电源设备的启动与切换操作–应急电源设备的日常检查与维护3.通讯基站应急情况处理–应急事件发生时的处理流程–应急电源设备故障排除与恢复四、培训方式1.理论培训：通过讲解、演示等形式，传授应急电源设备的基本知识与操作技能。

2.实际操作：组织学员进行应急电源设备的实际操作练习，加深对设备的理解与掌握。

3.案例讨论：结合实际案例，讨论应急情况处理的方法与技巧。

五、培训流程安排•时间：本培训计划为期3天•地点：通讯基站现场•内容安排：–第一天：理论培训–第二天：实际操作–第三天：案例讨论与总结六、培训效果评估1.培训结束后进行测试，考核学员对应急电源设备的掌握情况。

2.收集学员反馈意见，用于完善培训内容与方式。

3.每月定期进行跟踪调查，了解学员在实际工作中应用所学知识的情况。

七、总结与展望通过通讯基站应急电源培训计划的开展，提升了通讯基站工作人员对应急电源设备的整体素养，增强了应对紧急情况的能力。

未来，将持续改进培训内容与方式，加强对新技术、新设备的学习，不断提升通讯基站应急电源管理水平，确保通信网络的高效稳定运行。

以上为通讯基站应急电源培训计划的具体内容，相信通过这样的培训，我们能够更好地面对各种紧急情况，确保通信网络的连续性与稳定性。

SPD的工作原理静电放电防护装置（Surge Protective Device，简称SPD）是一种用于保护电气设备免受过电压损坏的装置。

其工作原理基于放电原理和导电特性，通过提供低阻抗路径来吸收和分散过电压，并将其引导到地线上，以保护电气设备的安全运行。

一、SPD的结构和组成SPD主要由以下几个部分组成：1. 金属硅化物（Metal Oxide Varistor，简称MOV）：是SPD的核心部件，它能够在电压超过额定值时几乎立即变为导体，吸收和分散过电压。

MOV的电阻特性使其能够保护设备免受过电压的损害。

2. 引线和连接件：用于将SPD连接到电源系统中，在过电压时能够快速引导电流到地线上。

3. 外壳：作为SPD的外部保护，能够防止灰尘、水汽等外界物质对其内部结构的侵蚀，并提供机械支撑和固定。

二、当电网中出现过电压时，SPD的工作原理如下：1. 过电压传导：当电网中出现过电压时，过电压会通过电源系统传导到电气设备。

此时，SPD的MOV将迅速变为导体，提供了一个低阻抗通路，使过电压能够经过SPD到达地线上，从而将过电压引导和分散至地。

2. 过电压吸收：SPD的MOV能够迅速吸收和分散过电压的能量，避免过电压对电气设备产生损害。

MOV的电阻特性能够有效抑制过电压的传导和积累，保护电气设备的安全性。

3. 过电压释放：当过电压传导至地线后，SPD能够迅速释放过电压，并将电网恢复到正常工作状态。

SPD的放电能力和速度取决于其设计和规格，因此在选择SPD时需要考虑电气设备的额定电压和工作环境。

三、SPD的应用领域SPD广泛应用于各种电气设备和系统中，以保护它们免受过电压的损害。

以下是SPD的一些主要应用领域：1. 住宅和商业建筑：SPD可用于保护电源系统、照明设备、电力仪表和家电设备等免受电网中的过电压影响。

2. 工业和制造业：SPD可用于各种生产设备、机械设备、控制系统和通信设备等，以保护其免受电网中的过电压损害。

中国移动通信基站防雷系统管理规定中国移动通信有限公司网络部二○○六年四月目录第一章总则 (3)第二章移动通信基站防雷与接地系统的技术要求 (4)第一节一般规定 (4)第二节移动通信基站接地系统设计要求 (4)第三节引入机房线缆的雷电防护要求 (7)第四节结构可靠性要求 (9)第五节接地电阻 (9)第三章移动通信基站防雷器件的选型技术要求 (10)第一节一般规定 (10)第二节电源用模块式SPD主要技术性能要求 (10)第三节SPD的连接与接地要求 (11)第四节电源用模块式SPD的选择 (11)第四章移动通信基站防雷的工程施工工艺要求 (13)第一节室外工程施工工艺要求 (13)第二节室内工程施工工艺要求 (14)第五章移动通信基站防雷与接地系统工程的验收规定 (16)第一节隐蔽工程验收 (16)第二节初验 (16)第三节终验 (16)第六章移动通信基站防雷与接地系统的维护规定 (18)第一节防雷接地设施的日常维护 (18)第二节SPD的维护 (18)附录A防雷与接地系统工程验收报告 (20)附录B竣工技术文件 (23)附录C隐蔽工程验收表 (25)附录D基站防雷与接地系统工程验收表 (26)第一章总则第1条为防止移动通信基站遭受雷害，确保移动通信基站内设备的安全和正常工作，确保构筑物及站内工作人员的安全，特制定本规定。

第2条本规定适用于新建移动通信基站的防雷与接地设计、防雷器件的选型、工程施工管理和日常维护。

对改建、扩建基站防雷与接地系统工程和基站的防雷与接地系统整治亦可参照执行。

设在综合通信楼内基站的防雷接地工程应按信息产业部有关规范与本规定一并执行。

第3条移动通信基站的防雷与接地必须建立在联合接地、均压等电位分区保护的基础上进行整体的、系统的、综合的雷电防护。

第4条对于利用非自建房（通信楼、办公楼、大型建筑或居民住宅等）作机房的移动通信基站，其基站接地系统的设置应符合所在建筑物的防雷设施类型，对原建筑物无防雷设施的，应设置确保原建筑物和基站共同安全的防雷系统。
