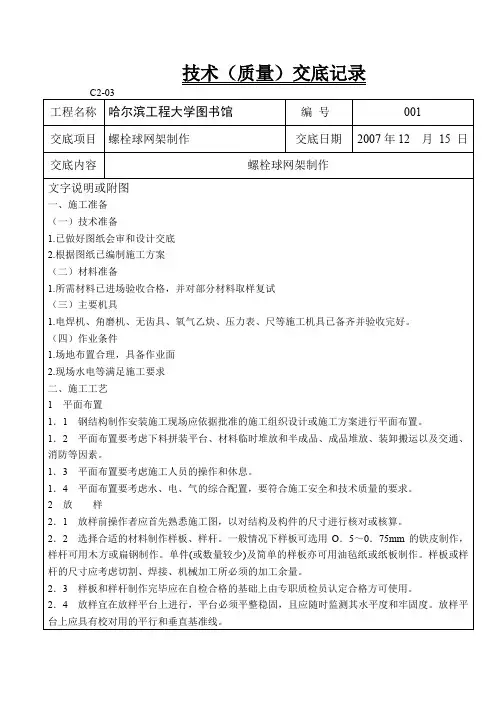

螺栓球网架技术(质量)交底记录制作

技术 (安全 )交底记录鲁 GG-004工程名称曲阜九巨龙学校风雨操场施工单位济宁九巨龙建筑工程有限网架屋面工程企业分项工程名称钢网架构造安装交底时间年月日交底内容：1安装方法本工程钢网架构造准备用高空散装法。

2施工准备资料钢网架安装的钢材与连结资料，高强度螺栓、焊条、等，应切合设计的要求，并应有出厂合格证。

钢网架安装用的螺栓球、半成品小拼单元、杆件，以及支座等半成品，应切合设计要求及相应的国家标准的规定。

主要机具：电焊机、氧 -乙炔切割设施、砂轮锯、钢卷尺、钢板尺、起重设施、液压千斤顶、倒链等工具。

作业条件：安装前应付网架支座轴线与标高进行验线检查。

网架轴线、标高地点一定切合设计要乞降相关标准的规定。

搭设一跨满堂红脚手架，并放线部署好各支点地点与标高。

设计部署好暂时支点，临时支点的地点、数目经过验算确立。

暂时支点采纳千斤顶，这样暂时支点能够逐渐伐整网架高度。

当安装结束拆卸暂时支架时，能够在各支点间同步降落，分段卸荷。

3操作工艺螺栓球正方四角锥网架高空散装法：工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→→支座焊接、查收放线、验线查：由总包供给柱顶轴线位移状况，我单位对供给的网架支承点地点、尺寸进行复验，经复验检查轴线地点、标高尺寸切合设计要求此后，才能开始安装。

暂时支点的地点、数目、支点高度应一致安排，支点下部应适合加固，防备网架支点局部受力过大，架子下沉。

安装下弦平面网架：将第一跨间的支座安装就位，对好柱顶轴线、中心线，用水平仪对好标高，有偏差应予修正。

安装第一跨间下弦球、杆，构成纵向平面网格。

排好暂时支点，保证下弦球的平行度。

鲁 GG-004工程名称曲阜九巨龙学校风雨操场施工单位济宁九巨龙建筑工程有限网架屋面工程企业分项工程名称钢网架构造安装交底时间年月日安装第一跨间的腹杆与上弦球，一球二腹杆的小单元就位后，与下弦球拧入，固定。

安装第一跨间的上弦杆，控制网架尺寸。

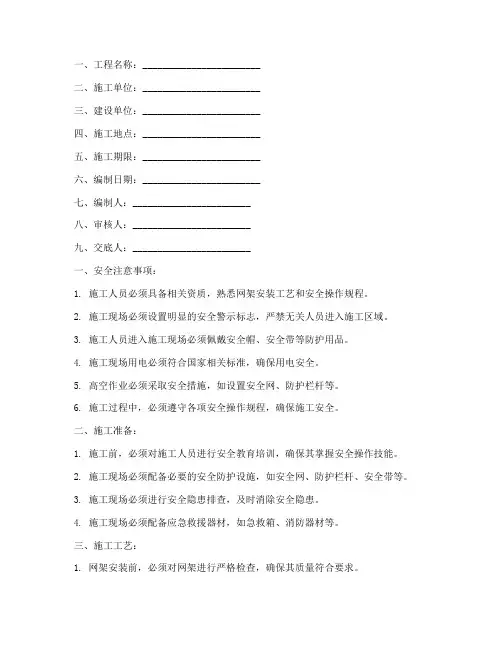

一、工程名称：________________________二、施工单位：________________________三、建设单位：________________________四、施工地点：________________________五、施工期限：________________________六、编制日期：________________________七、编制人：________________________八、审核人：________________________九、交底人：________________________一、安全注意事项：1. 施工人员必须具备相关资质，熟悉网架安装工艺和安全操作规程。

2. 施工现场必须设置明显的安全警示标志，严禁无关人员进入施工区域。

3. 施工人员进入施工现场必须佩戴安全帽、安全带等防护用品。

4. 施工现场用电必须符合国家相关标准，确保用电安全。

5. 高空作业必须采取安全措施，如设置安全网、防护栏杆等。

6. 施工过程中，必须遵守各项安全操作规程，确保施工安全。

二、施工准备：1. 施工前，必须对施工人员进行安全教育培训，确保其掌握安全操作技能。

2. 施工现场必须配备必要的安全防护设施，如安全网、防护栏杆、安全带等。

3. 施工现场必须进行安全隐患排查，及时消除安全隐患。

4. 施工现场必须配备应急救援器材，如急救箱、消防器材等。

三、施工工艺：1. 网架安装前，必须对网架进行严格检查，确保其质量符合要求。

2. 施工人员应按照设计图纸和施工方案进行网架安装，确保安装质量。

3. 网架安装过程中，必须注意以下几点：（1）网架吊装时，必须使用合适的吊装设备，确保吊装安全。

（2）网架连接件必须牢固可靠，防止因连接件松动导致网架变形。

（3）网架安装过程中，必须确保网架水平、垂直度符合要求。

（4）网架安装完成后，必须进行质量验收，确保网架质量。

四、施工过程安全管理：1. 施工过程中，必须严格执行安全操作规程，确保施工安全。

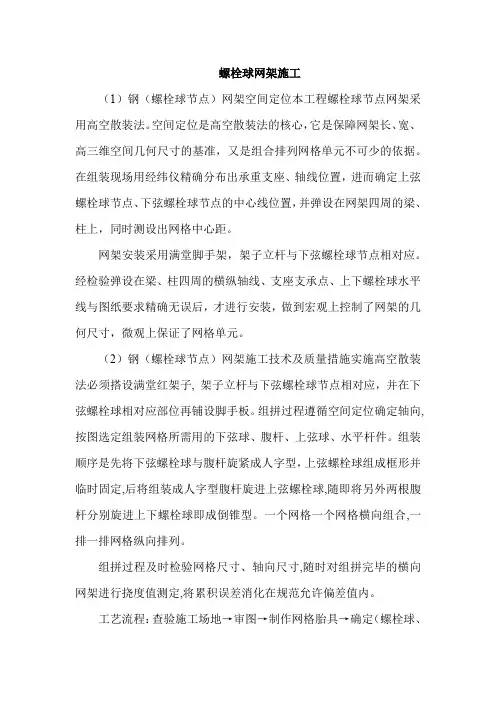

螺栓球网架施工（1）钢（螺栓球节点）网架空间定位本工程螺栓球节点网架采用高空散装法。

空间定位是高空散装法的核心，它是保障网架长、宽、高三维空间几何尺寸的基准，又是组合排列网格单元不可少的依据。

在组装现场用经纬仪精确分布出承重支座、轴线位置，进而确定上弦螺栓球节点、下弦螺栓球节点的中心线位置，并弹设在网架四周的梁、柱上，同时测设出网格中心距。

网架安装采用满堂脚手架，架子立杆与下弦螺栓球节点相对应。

经检验弹设在梁、柱四周的横纵轴线、支座支承点、上下螺栓球水平线与图纸要求精确无误后，才进行安装，做到宏观上控制了网架的几何尺寸，微观上保证了网格单元。

（2）钢（螺栓球节点）网架施工技术及质量措施实施高空散装法必须搭设满堂红架子, 架子立杆与下弦螺栓球节点相对应，并在下弦螺栓球相对应部位再铺设脚手板。

组拼过程遵循空间定位确定轴向,按图选定组装网格所需用的下弦球、腹杆、上弦球、水平杆件。

组装顺序是先将下弦螺栓球与腹杆旋紧成人字型，上弦螺栓球组成框形并临时固定,后将组装成人字型腹杆旋进上弦螺栓球,随即将另外两根腹杆分别旋进上下螺栓球即成倒锥型。

一个网格一个网格横向组合,一排一排网格纵向排列。

组拼过程及时检验网格尺寸、轴向尺寸,随时对组拼完毕的横向网架进行挠度值测定,将累积误差消化在规范允许偏差值内。

工艺流程：查验施工场地→审图→制作网格胎具→确定（螺栓球、杆件、螺栓、套筒封头）下料尺寸→下料→除锈→加工（锻造、机加工，焊件）→去油污→刷防锈漆→搭设组装架子→高空组装→校核尺寸→检测焊缝→补刷防锈漆→喷防火涂料→验收。

对质量的要求：网架的最终质量成果是同拼装质量、零件加工（精度）质量有不可分的关系。

网架上所有的零部件（螺栓球、螺栓、杆件、套筒封头）的材质中化学成份，机械性能必须符合规范标准。

螺栓球圆度、螺栓丝扣精度、杆件坡口、封头套筒锻造外形、都一一检测，不合格的一律淘汰。

零部件正式组装前在地面上进行网格预装，监理人员检测无误后，再高空操作。

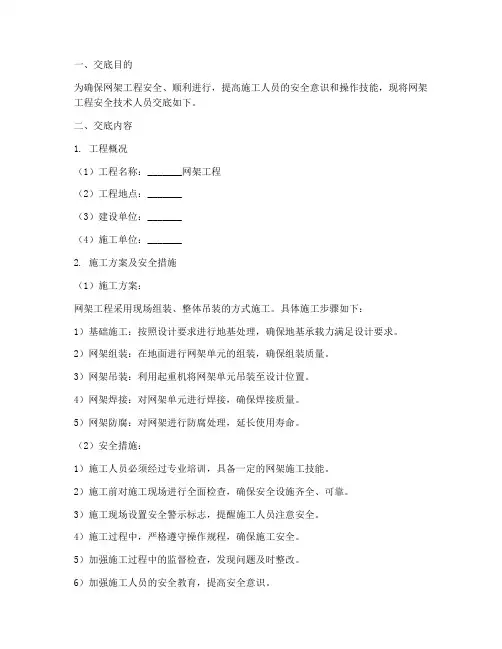

一、交底目的为确保网架工程安全、顺利进行，提高施工人员的安全意识和操作技能，现将网架工程安全技术人员交底如下。

二、交底内容1. 工程概况（1）工程名称：_______网架工程（2）工程地点：_______（3）建设单位：_______（4）施工单位：_______2. 施工方案及安全措施（1）施工方案：网架工程采用现场组装、整体吊装的方式施工。

具体施工步骤如下：1）基础施工：按照设计要求进行地基处理，确保地基承载力满足设计要求。

2）网架组装：在地面进行网架单元的组装，确保组装质量。

3）网架吊装：利用起重机将网架单元吊装至设计位置。

4）网架焊接：对网架单元进行焊接，确保焊接质量。

5）网架防腐：对网架进行防腐处理，延长使用寿命。

（2）安全措施：1）施工人员必须经过专业培训，具备一定的网架施工技能。

2）施工前对施工现场进行全面检查，确保安全设施齐全、可靠。

3）施工现场设置安全警示标志，提醒施工人员注意安全。

4）施工过程中，严格遵守操作规程，确保施工安全。

5）加强施工过程中的监督检查，发现问题及时整改。

6）加强施工人员的安全教育，提高安全意识。

3. 施工注意事项（1）网架组装时，严禁人员在高空作业，确保安全。

（2）网架吊装过程中，严禁人员在吊装范围内活动，防止碰撞。

（3）焊接作业时，加强通风，确保空气质量。

（4）施工现场设置消防设施，定期检查，确保消防设施完好。

（5）施工现场设置临时休息区，为施工人员提供必要的休息条件。

4. 应急预案（1）火灾：立即切断电源，使用灭火器进行灭火，并拨打火警电话报警。

（2）触电：立即切断电源，使用绝缘材料进行救援，并拨打急救电话。

（3）高空坠落：立即使用安全绳索进行救援，并拨打急救电话。

三、交底要求1. 施工单位应组织施工人员认真学习本交底内容，确保施工人员掌握网架工程安全施工要点。

2. 施工过程中，严格执行本交底内容，确保施工安全。

3. 施工单位应定期对施工人员进行安全培训，提高安全意识。

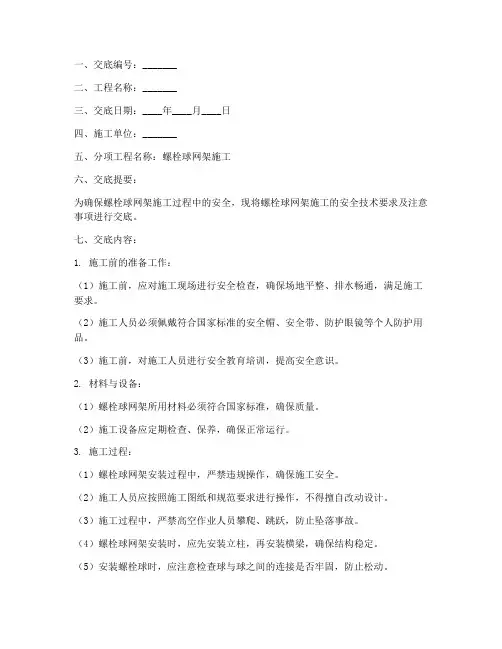

一、交底编号：_______二、工程名称：_______三、交底日期：____年____月____日四、施工单位：_______五、分项工程名称：螺栓球网架施工六、交底提要：为确保螺栓球网架施工过程中的安全，现将螺栓球网架施工的安全技术要求及注意事项进行交底。

七、交底内容：1. 施工前的准备工作：（1）施工前，应对施工现场进行安全检查，确保场地平整、排水畅通，满足施工要求。

（2）施工人员必须佩戴符合国家标准的安全帽、安全带、防护眼镜等个人防护用品。

（3）施工前，对施工人员进行安全教育培训，提高安全意识。

2. 材料与设备：（1）螺栓球网架所用材料必须符合国家标准，确保质量。

（2）施工设备应定期检查、保养，确保正常运行。

3. 施工过程：（1）螺栓球网架安装过程中，严禁违规操作，确保施工安全。

（2）施工人员应按照施工图纸和规范要求进行操作，不得擅自改动设计。

（3）施工过程中，严禁高空作业人员攀爬、跳跃，防止坠落事故。

（4）螺栓球网架安装时，应先安装立柱，再安装横梁，确保结构稳定。

（5）安装螺栓球时，应注意检查球与球之间的连接是否牢固，防止松动。

（6）施工过程中，加强现场巡查，发现安全隐患立即整改。

4. 安全防护措施：（1）施工现场设置安全警示标志，提醒施工人员注意安全。

（2）施工区域设置隔离设施，防止非施工人员进入。

（3）高空作业人员必须佩戴安全带，系挂牢固，高挂低用。

（4）施工过程中，严禁酒后作业、疲劳作业。

5. 应急措施：（1）发生安全事故时，立即启动应急预案，及时抢救伤员。

（2）事故发生后，立即上报相关部门，协助处理事故。

八、注意事项：1. 施工过程中，严格遵循安全操作规程，确保施工安全。

2. 施工人员应相互配合，加强沟通，共同确保施工安全。

3. 施工现场保持整洁，严禁乱堆乱放材料、工具。

4. 施工结束后，清理施工现场，确保无安全隐患。

九、交底人：_______十、验收人：_______十一、备注：本交底模板仅供参考，具体施工过程中，应根据实际情况进行调整。

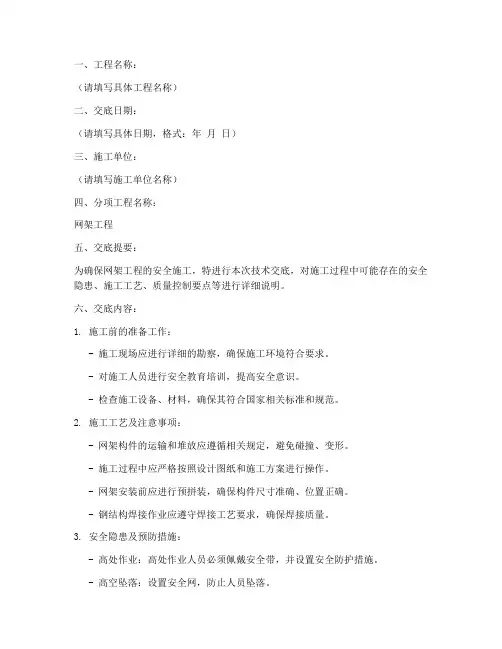

一、工程名称：（请填写具体工程名称）二、交底日期：（请填写具体日期，格式：年月日）三、施工单位：（请填写施工单位名称）四、分项工程名称：网架工程五、交底提要：为确保网架工程的安全施工，特进行本次技术交底，对施工过程中可能存在的安全隐患、施工工艺、质量控制要点等进行详细说明。

六、交底内容：1. 施工前的准备工作：- 施工现场应进行详细的勘察，确保施工环境符合要求。

- 对施工人员进行安全教育培训，提高安全意识。

- 检查施工设备、材料，确保其符合国家相关标准和规范。

2. 施工工艺及注意事项：- 网架构件的运输和堆放应遵循相关规定，避免碰撞、变形。

- 施工过程中应严格按照设计图纸和施工方案进行操作。

- 网架安装前应进行预拼装，确保构件尺寸准确、位置正确。

- 钢结构焊接作业应遵守焊接工艺要求，确保焊接质量。

3. 安全隐患及预防措施：- 高处作业：高处作业人员必须佩戴安全带，并设置安全防护措施。

- 高空坠落：设置安全网，防止人员坠落。

- 火灾隐患：施工现场应配备消防器材，施工人员应掌握灭火器材的使用方法。

- 电气安全：电气线路应采用绝缘电缆，并设置漏电保护器。

- 防止物体打击：施工现场应设置围挡，防止物体坠落。

4. 质量控制要点：- 网架构件的尺寸、形状、焊接质量等应符合设计要求。

- 网架安装后应进行紧固，确保结构稳定。

- 施工过程中应进行质量检查，发现问题及时整改。

5. 应急处理措施：- 发生安全事故时，应立即停止施工，启动应急预案。

- 对受伤人员进行急救，并及时送往医院治疗。

- 对事故原因进行调查，分析原因，制定整改措施。

七、施工人员要求：- 施工人员应熟悉施工图纸和施工方案，了解网架工程的特点和施工工艺。

- 施工人员应具备一定的安全意识和操作技能，能够遵守安全操作规程。

- 施工人员应定期进行体检，确保身体健康。

八、其他事项：- 施工单位应建立健全安全生产责任制，确保施工安全。

- 施工过程中应加强监督检查，确保各项安全措施落实到位。

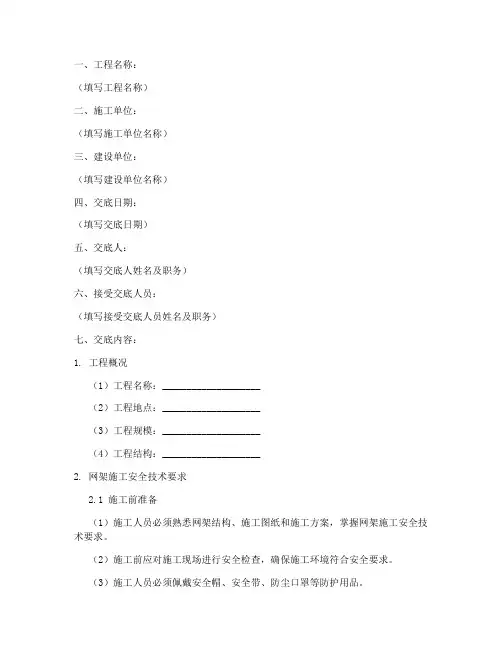

一、工程名称：（填写工程名称）二、施工单位：（填写施工单位名称）三、建设单位：（填写建设单位名称）四、交底日期：（填写交底日期）五、交底人：（填写交底人姓名及职务）六、接受交底人员：（填写接受交底人员姓名及职务）七、交底内容：1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________（4）工程结构：____________________2. 网架施工安全技术要求2.1 施工前准备（1）施工人员必须熟悉网架结构、施工图纸和施工方案，掌握网架施工安全技术要求。

（2）施工前应对施工现场进行安全检查，确保施工环境符合安全要求。

（3）施工人员必须佩戴安全帽、安全带、防尘口罩等防护用品。

2.2 施工过程安全要求（1）施工过程中，应遵循“先安全，后生产”的原则，确保施工安全。

（2）高空作业人员必须佩戴安全带，安全带应挂在可靠部位。

（3）施工过程中，应保持施工现场整洁，严禁乱堆乱放。

（4）施工机械、设备必须符合安全要求，定期进行保养和维护。

（5）施工过程中，应加强施工现场的通风、排水、防尘、防暑降温等措施。

2.3 网架施工关键环节安全技术要求（1）网架拼装：严格按照施工图纸和施工方案进行拼装，确保拼装质量。

（2）吊装作业：严格按照吊装方案进行吊装，确保吊装安全。

（3）焊接作业：严格执行焊接工艺，确保焊接质量。

（4）防腐涂装：严格按照防腐涂装工艺进行涂装，确保涂装质量。

2.4 紧急情况处理（1）发现安全隐患，立即停止施工，并报告上级领导。

（2）发生事故，立即启动应急预案，进行现场救援。

（3）事故发生后，及时上报相关部门，做好事故调查和处理工作。

八、交底人签名：（填写交底人签名）九、接受交底人员签名：（填写接受交底人员签名）十、注意事项1. 施工人员必须严格遵守安全技术交底内容，确保施工安全。

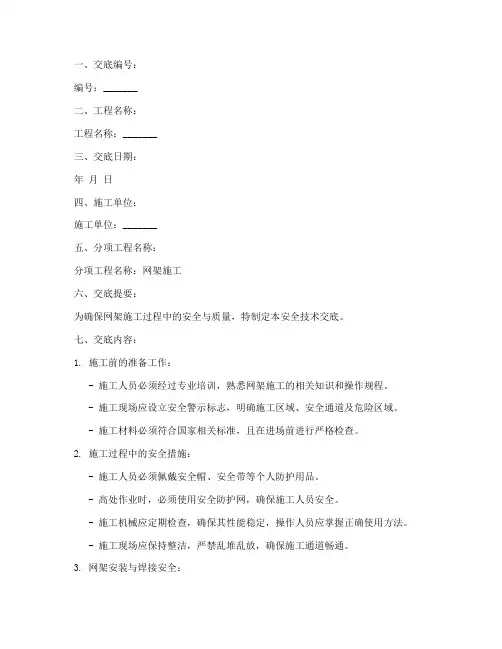

一、交底编号：编号：_______二、工程名称：工程名称：_______三、交底日期：年月日四、施工单位：施工单位：_______五、分项工程名称：分项工程名称：网架施工六、交底提要：为确保网架施工过程中的安全与质量，特制定本安全技术交底。

七、交底内容：1. 施工前的准备工作：- 施工人员必须经过专业培训，熟悉网架施工的相关知识和操作规程。

- 施工现场应设立安全警示标志，明确施工区域、安全通道及危险区域。

- 施工材料必须符合国家相关标准，且在进场前进行严格检查。

2. 施工过程中的安全措施：- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 高处作业时，必须使用安全防护网，确保施工人员安全。

- 施工机械应定期检查，确保其性能稳定，操作人员应掌握正确使用方法。

- 施工现场应保持整洁，严禁乱堆乱放，确保施工通道畅通。

3. 网架安装与焊接安全：- 网架安装前，应检查网架结构是否符合设计要求，焊接材料是否合格。

- 焊接作业时，应采取防火、防毒、防尘措施，确保施工人员安全。

- 焊接作业区域应设置围挡，防止非作业人员进入。

- 焊接作业结束后，应清理现场，确保无火种、烟尘等残留。

4. 高空作业安全：- 高空作业人员必须持有高空作业证，且身体状况符合要求。

- 高空作业时应使用安全带，安全带应固定在可靠位置。

- 高空作业区域应设置警戒线，防止非作业人员靠近。

5. 起重作业安全：- 起重作业前，应检查起重机械的性能，确保其安全可靠。

- 起重作业时，应遵守操作规程，严禁超载、超速。

- 起重作业区域应设置警戒线，防止非作业人员靠近。

6. 应急处理：- 施工现场应配备急救箱，并定期检查、补充急救药品。

- 发生安全事故时，应立即停止施工，组织人员实施救援，并及时报告相关部门。

八、注意事项：1. 施工人员应严格遵守安全操作规程，确保自身和他人的安全。

2. 施工现场应加强安全管理，定期开展安全检查，及时发现并消除安全隐患。

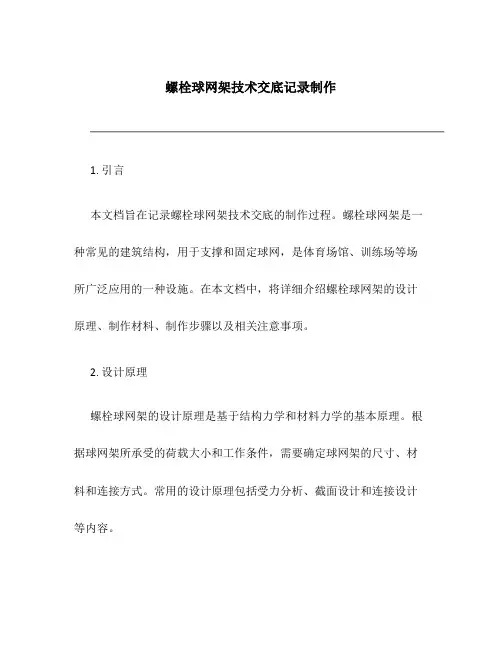

螺栓球网架技术交底记录制作1. 引言本文档旨在记录螺栓球网架技术交底的制作过程。

螺栓球网架是一种常见的建筑结构，用于支撑和固定球网，是体育场馆、训练场等场所广泛应用的一种设施。

在本文档中，将详细介绍螺栓球网架的设计原理、制作材料、制作步骤以及相关注意事项。

2. 设计原理螺栓球网架的设计原理是基于结构力学和材料力学的基本原理。

根据球网架所承受的荷载大小和工作条件，需要确定球网架的尺寸、材料和连接方式。

常用的设计原理包括受力分析、截面设计和连接设计等内容。

2.1 受力分析螺栓球网架的受力分析是非常重要的一步，它能够确定球网架所承受的荷载类型和大小。

常见的荷载类型包括自重、球网荷载和风荷载等。

在受力分析中，需要根据实际情况确定球网架的承载能力，并合理分配各个构件的荷载。

2.2 截面设计在确定球网架的受力分析后，需要进行截面设计。

截面设计的目的是确保球网架的各个构件在受力过程中不会产生过大的应力和变形。

对于球网架的截面设计，一般采用强度、刚度和稳定性等指标进行考虑。

2.3 连接设计螺栓球网架的连接设计主要包括节点设计和连接方式选择。

节点设计是指确定球网架各个构件的连接方式和节点的尺寸。

连接方式选择是指选择适合球网架的连接方式，常见的连接方式包括螺栓连接、焊接连接和铆接连接等。

3. 制作材料螺栓球网架的制作材料一般包括金属材料和连接件材料。

3.1 金属材料常见的金属材料包括钢材、铝材和不锈钢等。

在选择金属材料时，需要考虑材料的强度、刚度、耐腐蚀性和成本等因素。

3.2 连接件材料连接件材料主要包括螺栓、螺母和垫圈等。

螺栓的选择需要根据球网架的受力情况和连接方式来确定。

4. 制作步骤螺栓球网架的制作步骤一般包括设计、预制和安装等阶段。

4.1 设计阶段设计阶段是制作螺栓球网架的第一步。

在设计阶段，需要进行受力分析、截面设计和连接设计等工作。

通过计算和分析，确定球网架的尺寸、材料和连接方式。

4.2 预制阶段预制阶段是制作螺栓球网架的第二步。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、交底部门：[填写交底部门名称]五、交底人：[填写交底人姓名及职务]六、施工期限：[填写施工期限，例如：2023年11月1日至2023年12月31日]七、接受交底班组或员工签名：[此处留白，由接受交底人员签名]八、安全交底内容：1. 施工前的准备工作：- 确保施工现场平整，必要时进行地基处理，确保地基承载力满足球网架安装要求。

- 施工现场应设置明显的安全警示标志，划分施工区域。

- 所有参与施工的人员必须经过专业培训，掌握球网架安装的基本技能和安全操作规程。

2. 人员配备与个人防护：- 作业人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。

- 严格按照操作规程进行作业，不得酒后作业或疲劳作业。

3. 施工设备与工具：- 施工前应检查所有设备与工具是否完好，如有损坏应立即更换。

- 吊装设备必须经过检验合格，并符合吊装作业要求。

4. 球网架安装安全要求：- 安装前应制定详细的施工方案和安全措施，并经相关部门审核批准。

- 球网架安装过程中，应确保支撑体系稳定可靠，防止因支撑不当导致球网架倾斜或倒塌。

- 安装过程中，作业人员应站在稳固的位置，避免因操作不当导致坠落。

- 球网架吊装过程中，应确保吊装绳索、卡具等安全装置牢固可靠，防止绳索断裂或卡具脱落。

5. 高处作业安全要求：- 高处作业人员必须佩戴安全带，安全带应固定在可靠的支撑点上。

- 高处作业区域应设置安全网或防护栏杆，防止坠落。

- 高处作业时，作业人员应保持身体平衡，避免因操作不当导致坠落。

6. 应急处理：- 施工现场应配备必要的应急救援器材和人员，一旦发生事故，应立即启动应急预案。

- 作业人员应熟悉应急预案的内容和操作流程，确保在紧急情况下能够迅速、有效地进行处置。

九、注意事项：- 施工过程中，应密切关注天气变化，如遇恶劣天气，应暂停施工，确保作业人员安全。

一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、建设单位：[请填写建设单位名称]四、分项工程名称：[请填写分项工程名称]五、作业内容：球型网架安装六、交底部门：[请填写交底部门名称]七、交底人：[请填写交底人姓名]八、施工期限：[请填写施工期限，格式为年月日至年月日]九、接受交底班组或员工签名：[请填写班组或员工签名]十、交底内容：1. 进入施工现场要求：- 进入施工现场的操作人员必须佩戴安全帽，扣好帽带，穿着符合安全要求的服装。

- 严禁穿硬底鞋、高跟鞋以及容易滑倒的鞋子进行作业。

- 操作人员应熟悉并遵守施工现场的安全规章制度。

2. 高空作业安全措施：- 高处作业应设置安全防护栏杆，并确保其牢固可靠。

- 每位高空作业人员必须系好安全带，安全带应连接到可靠的固定点。

- 高空作业时，应使用安全绳，并确保绳索牢固无损坏。

3. 工具及材料管理：- 使用的工具必须符合安全标准，并定期进行检查和维护。

- 所有材料应堆放整齐，不得随意堆放，以防绊倒或滚落。

- 搬运材料时应使用合适的工具，确保材料不会掉落伤人。

4. 安装过程安全注意事项：- 球型网架安装前，应对施工区域进行清理，确保无障碍物。

- 安装过程中，操作人员应站在稳固的位置，避免因站立不稳导致坠落。

- 在安装过程中，应确保球型网架的连接部分牢固，防止因连接不当导致网架脱落。

5. 电气安全：- 施工现场严禁使用非标准的电源插座，所有电气设备必须符合安全标准。

- 电气设备的维护和检修应由专业人员进行，并确保切断电源。

6. 应急救援措施：- 施工现场应配备必要的应急救援设备和药品。

- 操作人员应接受应急救援培训，掌握基本的急救技能。

7. 环境保护：- 施工过程中产生的废料应分类收集，并按照相关规定进行处理。

- 严禁在施工现场乱扔垃圾，保持施工现场的清洁。

十一、交底人责任：1. 确保所有操作人员充分理解并掌握本交底内容。

2. 定期对施工现场进行安全检查，及时发现并解决安全隐患。

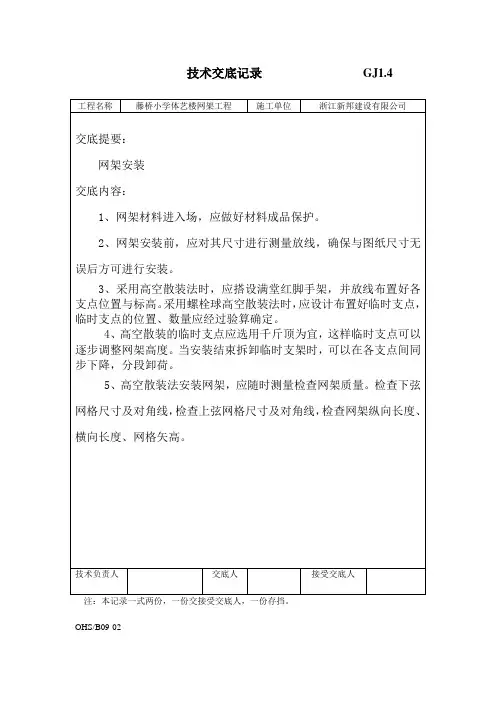

技术交底
榀框架），在食堂三层组装好该一榀框架后，采用75吨汽车吊吊装至相应位置，等支座位置校正后再由一边向另一边安装以减少积累误差。

2、具体安装步骤：
⑴、下弦杆与下弦球的组装：
根据螺栓球的编号先固定下弦球，找准中心连接下弦杆与另一头水平测量对角尺寸正确后进行连接。

⑵、腹杆的组装：
安装腹杆时必须校正上弦杆和下弦杆的位置，后进行紧固。

腹杆与上弦球的组合就成为向下四角锥，腹杆与上弦球连接的高强螺栓全部拧紧。

⑶、上弦杆的组装：
四根上弦杆组合即成向上四锥体系，上弦杆安装顺序由内向外，根据已装好的腹杆锥体排列，高强螺栓先后拧紧(包括松动的腹杆)。

整一榀装好后，再按以上方法依次安装第二榀，直至安装完毕。

整个安装过程中，必须随时检查螺栓的拧紧、焊接质量、支承点轴线的偏差、网架安装时产生的挠度，如碰到问题须及时调整解决。

3、网架结构允许偏差：
施工员）、施工班组保存，另一份由项目资料员作为竣工资料归档。

2、除分项工程名称外的交底在表中分项工程名称处直接注明哪类交底。
