夏普复印机常见的故障代码及维修

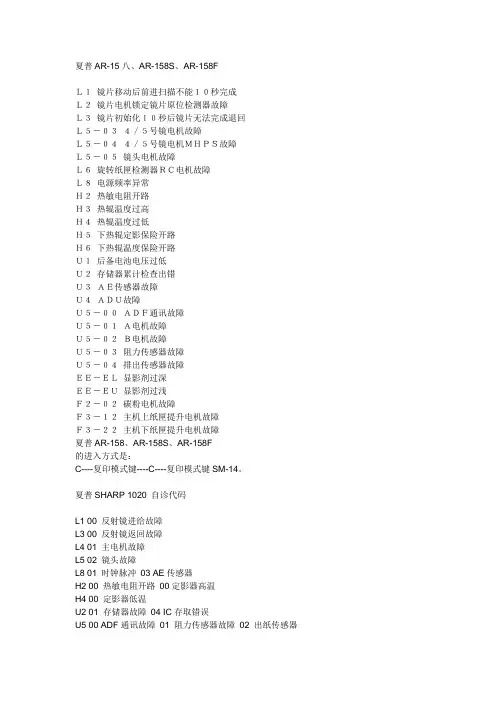

夏普AR-15八、AR-158S、AR-158FＬ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障夏普AR-158、AR-158S、AR-158F的进入方式是：C----复印模式键----C----复印模式键SM-14。

夏普SHARP 1020 自诊代码L1 00 反射镜进给故障L3 00 反射镜返回故障L4 01 主电机故障L5 02 镜头故障L8 01 时钟脉冲03 AE传感器H2 00 热敏电阻开路00定影器高温H4 00 定影器低温U2 01 存储器故障04 IC存取错误U5 00 ADF通讯故障01 阻力传感器故障02 出纸传感器11 给纸电机12输纸电机F1 00 分页器通讯02 输纸电机04纸盒上下限05纸盒原位06 纸盒电机14 张紧传感器F2 31 图象浓度传感器32 鼓标记传感器35 栅极电压校正EE EU 色粉不足检测EL色粉过多检测P 闪亮进纸组故障夏普2030自诊代码U3-20反光镜电机锁定U3-21 反光镜电机MHPS故障L4-01 主电机故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头电机LHPS故障L8 电源频率故障H2 定影器热敏电阻故障H3 定影器高温故障H4 定影器低温故障U2 总计数器故障U4-02 ADU校直板故障U4-04 ADU后端板故障U5-00 ADU通讯故障U5-01 A电机故障U5-02 B电机故障U5-03 阻挡传感器故障U5-04 排除传感器故障EE-EL 自动显影剂调整过量EE-EU 自动显影剂调整不足F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障U6 底座故障F1 分页器故障F2-02 墨粉电机故障夏普-复印机－打印机常用代码故障解决方案：夏普AR205复印机显“L4-11”故障解决方式对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

夏普数码复印机维修代码及维修方法
1.故障代码E1：传真机连续传送纸张错误
维修方法：
-检查纸长是否超出规定范围，如超出范围，则按照规定范围裁剪纸张。

-检查纸盘中是否有错误的纸张，如果有，则清理纸盘，并更换正确
的纸张。

-检查传真机是否有杂质，如有，则清理传真机内部。

2.故障代码E2：传真机纸张堵塞
维修方法：
-确认纸盘中的纸张是否放置正确，如果纸张堆积太多，则减少纸张
堆叠。

-检查纸盘是否松动，如果松动，则重新固定纸盘。

-清除纸盘中的纸屑或杂质。

3.故障代码E3：传真机发生传送错误
维修方法：
-检查传真文档是否放置正确，如未放置正确，则重新放置传真文档。

-检查传真文档是否过大或过小，如果是，则重新调整传真文档的大小。

-检查传真文档是否放置完全，如果未完全放置，则重新放置传真文档。

4.故障代码E4：传真机纸张用完
维修方法：
-检查纸盘中是否有纸张，如果没有，则添加纸张。

-检查纸盘中的纸张是否正常堆叠，如果不正常则重新堆叠纸张。

-检查纸盘内部是否有堵塞，如有，则清理堵塞。

5.故障代码E5：传真机纸张卡纸
维修方法：
-清除卡纸，可以打开传真机的纸盖，检查是否有纸张卡住，如果有，则轻轻将纸张拉出。

-检查纸盘是否安装正确，如果不正确，则固定纸盘。

-检查传真机的传送系统是否有杂质堵塞，如有，则清除堵塞。

需要注意的是，在进行维修时，务必先将夏普数码复印机断电，并确
认已经拔掉电源插头。

另外，在进行维修时应该小心操作，避免造成更大
的损坏。

夏普数码复印机维修代码及维修方法夏普复印机维修代码U2-11计数器错误U2-12调整直错误F5-02曝光灯错误F9-00打印交换故障F9-10打印交换通信故障F9-80打印交换通信故障(通信协议)F9-81打印交换通信故障（检测）F9-82打印交换通信故障（溢出）F9-84打印交换通信故障（信息包）F9-88打印交换通信故障（时间限制）E1-00电了分页器交换通信故障U9-00操作交换通信故障L8-01零交叉脉冲平故障E7-04CCD白电平故障E7-05CCD黑电平故障E7-12校正故障U3-29反射镜原始位置故障L1-00反射镜进给故障L3-00反射镜返回故障L4-01主电机锁紧L6-10多面镜电机故障F1-06配页器电机故障L4-10隔离器电机故障L5-034#5反光镜电机故障L5-044#5反光镜电机MHPS故障L5-05镜头电机故障L5-06镜头电机LHPS故障U4-02ADU校直板故障U4-04ADU后端板故障U5-00ADU通讯故障U5-01A电机故障U5-02B电机故障U5-03阻挡传感器故障U5-04排出传感器故障夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接1-1确认反射镜装置动作1-2确认光学系传感器动作1-6反光镜扫描连续动作2-1SPF连续动作2-2确认SPF传感器动作2-3确认SPF电动机正转方向动人2-4确认SPF电动机逆转方向动作2-8确认SPF进纸电磁阀动作2-9RSPF翻转电磁铁动作检查2-10RSPF出纸门电磁铁动作检查2-11确认SPFPS释放电磁阀动作3-2确认移动分离传感器动作3-3确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11确认配页器原位动作5-1确认扣作部显示（面板LED灯全亮秒）5-2确认加热灯亮（定影灯50秒间隔亮5次）5-3确认复印机灯亮（10秒浓..主题：复印机维修维修代码IT夏普数码复印机故障代码2006-11-1916:59夏普数码复印机故障代码夏普数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

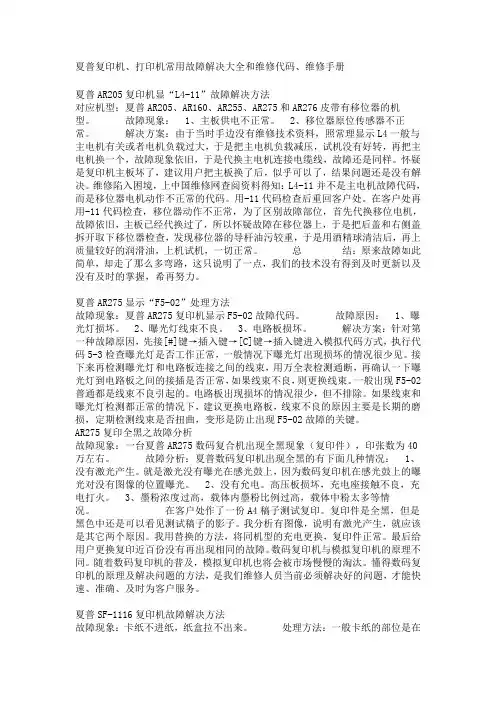

夏普复印机、打印机常用故障解决大全和维修代码、维修手册夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

故障现象： 1、主板供电不正常。

2、移位器原位传感器不正常。

解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。

怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。

维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。

用-11代码检查后重回客户处。

在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。

总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。

夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。

故障原因： 1、曝光灯损坏。

2、曝光灯线束不良。

3、电路板损坏。

解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。

接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。

一般出现F5-02普通都是线束不良引起的。

电路板出现损坏的情况很少，但不排除。

如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。

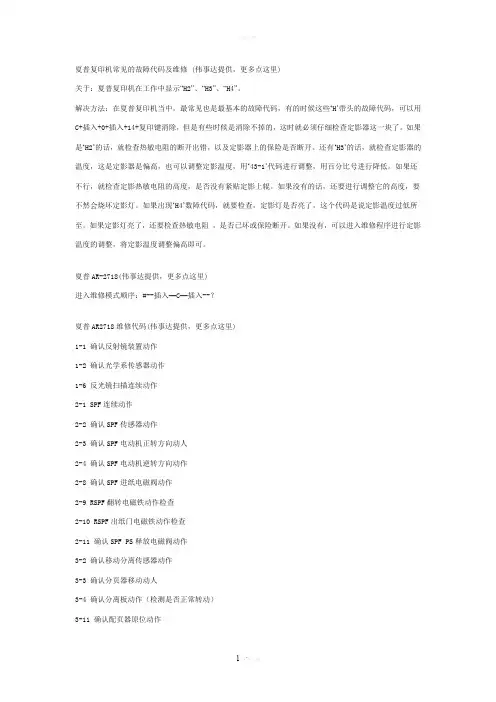

夏普复印机常见的故障代码及维修 (伟事达提供，更多点这里)关于：夏普复印机在工作中显示“H2”、“H3”、“H4”。

解决方法：在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。

如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。

还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。

如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。

如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。

如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。

如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。

如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可。

夏普AR-2718(伟事达提供，更多点这里)进入维修模式顺序：#--插入—C—插入--？夏普AR2718维修代码(伟事达提供，更多点这里)1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障（H-2解除定影组件代电拆除后的故障）16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 )26-4 本机双面动作设置(0:无双面 1:有双面功能)26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50) 26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接.欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

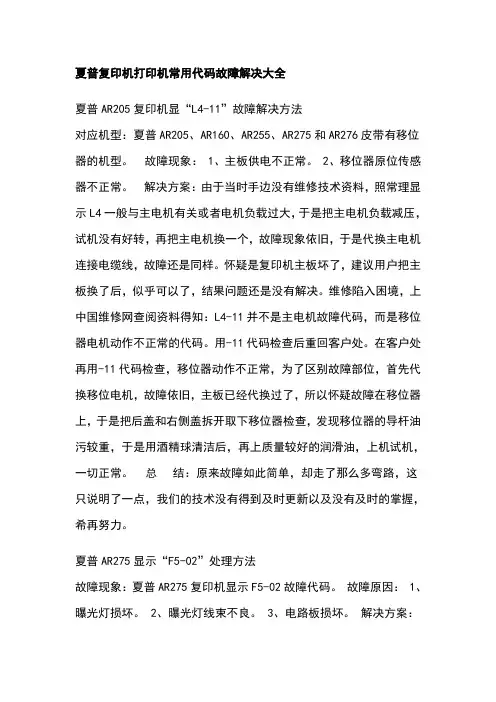

夏普复印机打印机常用代码故障解决大全夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

故障现象： 1、主板供电不正常。

2、移位器原位传感器不正常。

解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。

怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。

维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。

用-11代码检查后重回客户处。

在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。

总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。

夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。

故障原因： 1、曝光灯损坏。

2、曝光灯线束不良。

3、电路板损坏。

解决方案：针对第一种故障原因，先接[#]键→插入键→[C]键→插入键进入模拟代码方式，执行代码5-3检查曝光灯是否工作正常，一般情况下曝光灯出现损坏的情况很少见。

接下来再检测曝光灯和电路板连接之间的线束，用万全表检测通断，再确认一下曝光灯到电路板之间的接插是否正常，如果线束不良，则更换线束。

一般出现F5-02普通都是线束不良引起的。

电路板出现损坏的情况很少，但不排除。

如果线束和曝光灯检测都正常的情况下，建议更换电路板，线束不良的原因主要是长期的磨损，定期检测线束是否扭曲，变形是防止出现F5-02故障的关键。

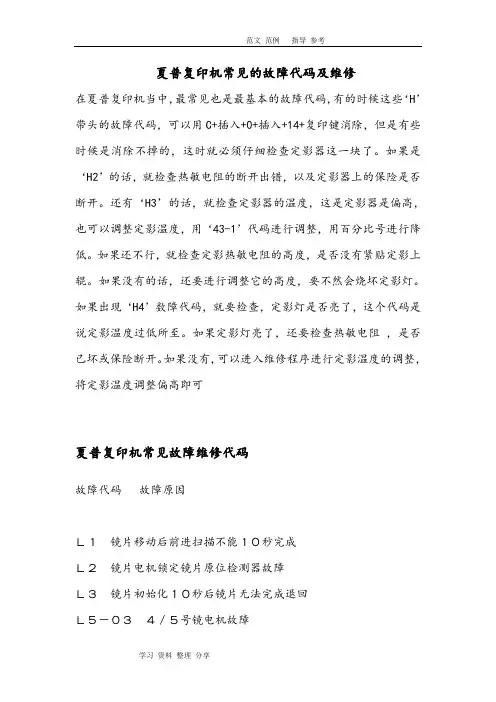

夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。

如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。

还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。

如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。

如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。

如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。

如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。

如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027代码: F104 故障: 指标上限解决: 关开机代码: F105 故障: 指标上限解决: 关开机代码: F106 故障: 移位电机故障解决: 关开机机型: 夏普10161116代码: L100故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的1.5秒内,MHPS不断开复印时,从反光镜开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)解决: 断开接通电源代码: L401故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于0.5秒解决: 断开接通电源代码: L801故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)解决: 断开接通电源代码: U201故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）解决: 执行模拟16代码: U501故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53-4）时，调整值超出规定的范围）解决: 执行模拟14代码: U511故障: 给纸电机故障（给纸电机转动期间，0.1秒以上未检测到转动脉冲解决: 执行模拟14代码: U512故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)解决: 执行模拟14代码: F100故障: 分页器通信错误(在分页器和主组件进行通信中出现错误)解决: 执行模拟14代码: F102故障: 输纸电机故障(在输纸电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F104故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)解决: 执行模拟14代码: F105故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)解决: 执行模拟14代码: F106故障: 纸库电机故障 (纸库电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F231故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达3.75V图像浓度传感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正期间,元件电平为3V以下.解决: 执行模拟14机型: 夏普1025代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14代码: L801 故障: 电源频率异常解决: 执行指令14代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。

AR-158、AL-1240模拟代码
进入方式：C-曝光转换键-C-曝光转换键-主代码-开始-子代码-开始；按 C 进行切换；再按C取消模拟代码状态
AR-158、AL-1240故障代码
AR-163N、AR-201N、AR-206N、AR-1818、AR-1820模拟代码进入方式：C-插入-0-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态
AR-163N、AR-201N、AR-206N、AR-1818、AR-1820故障代码
AR-158F模拟代码
进入方式：#-*-C-*；按 C 切换；按CA取消模拟代码状态
AR-158F故障代码
AR-M160、AR-M205、AR-2828 模拟代码
进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按
CA取消模拟代码状态
AR-M160、AR-M205、AR-2828故障代码
AR-255、AR-275模拟代码
进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态
AR-255、AR-275故障代码
AR-M276模拟代码
进入方式：#/P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA取消模拟代码状态
AR-M350、AR-M450模拟代码
进入方式：P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA
取消模拟代码状态
AR-M350、AR-M450故障代码。

夏普-复印机－打印机常用代码故障解决大全夏普AR-158S复印机出现“小太阳”和“小人”故障维修3、输入“24”再按“COPY”再输入“01”和“08”显示“000”4、恢复初始状态：按“C”键2次-----OK。

5、更换粉盒。

6、清洁/保养工作。

-------OK夏普1818解决小人灯和太阳灯的方法小人出现时：更换硒鼓和刮板更换之前必须把光学单元清洁一边然后更换换完之后用代码20-1。

进行清除在执行24-7 清除鼓计数这样就可以拉(20-1是消掉鼓记数的.24-7 .是消掉鼓时间记数的) 维修模式进入方法是：C-插入-0插入.键太阳灯出现时：更换载体，并用42-1清除载体记数！夏普AR205复印机显“L4-11”故障解决方法对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

故障现象： 1、主板供电不正常。

2、移位器原位传感器不正常。

解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。

怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。

维修陷入困境，上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。

用-11代码检查后重回客户处。

在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。

总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。

夏普AR275显示“F5-02”处理方法故障现象：夏普AR275复印机显示F5-02故障代码。

夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。

如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。

还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。

如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。

如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。

如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。

如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。

如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027代码: F104 故障: 指标上限解决: 关开机代码: F105 故障: 指标上限解决: 关开机代码: F106 故障: 移位电机故障解决: 关开机机型: 夏普10161116代码: L100故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的1.5秒内,MHPS不断开复印时,从反光镜开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)解决: 断开接通电源代码: L401故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于0.5秒解决: 断开接通电源代码: L801故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)解决: 断开接通电源代码: U201故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）解决: 执行模拟16代码: U501故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53-4）时，调整值超出规定的范围）解决: 执行模拟14代码: U511故障: 给纸电机故障（给纸电机转动期间，0.1秒以上未检测到转动脉冲解决: 执行模拟14代码: U512故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)解决: 执行模拟14代码: F100故障: 分页器通信错误(在分页器和主组件进行通信中出现错误)解决: 执行模拟14代码: F102故障: 输纸电机故障(在输纸电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F104故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)解决: 执行模拟14代码: F105故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)解决: 执行模拟14代码: F106故障: 纸库电机故障 (纸库电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F231故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达3.75V图像浓度传感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正期间,元件电平为3V以下.解决: 执行模拟14机型: 夏普1025代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14代码: L801 故障: 电源频率异常解决: 执行指令14代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。

夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。

如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。

还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。

如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。

如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。

如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。

如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。

如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因Ｌ１镜片移动后前进扫描不能１０秒完成Ｌ２镜片电机锁定镜片原位检测器故障Ｌ３镜片初始化１０秒后镜片无法完成退回Ｌ５－０３４／５号镜电机故障Ｌ５－０４４／５号镜电机ＭＨＰＳ故障Ｌ５－０５镜头电机故障Ｌ６旋转纸匣检测器ＲＣ电机故障Ｌ８电源频率异常Ｈ２热敏电阻开路Ｈ３热辊温度过高Ｈ４热辊温度过低Ｈ５下热辊定影保险开路Ｈ６下热辊温度保险开路Ｕ１后备电池电压过低Ｕ２存储器累计检查出错Ｕ３ＡＥ传感器故障Ｕ４ＡＤＵ故障Ｕ５－００ＡＤＦ通讯故障Ｕ５－０１Ａ电机故障Ｕ５－０２Ｂ电机故障Ｕ５－０３阻力传感器故障Ｕ５－０４排出传感器故障ＥＥ－ＥＬ显影剂过深ＥＥ－ＥＵ显影剂过浅Ｆ２－０２碳粉电机故障Ｆ３－１２主机上纸匣提升电机故障Ｆ３－２２主机下纸匣提升电机故障以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027代码: F104 故障: 指标上限解决: 关开机代码: F105 故障: 指标上限解决: 关开机代码: F106 故障: 移位电机故障解决: 关开机机型: 夏普10161116代码: L100故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的1.5秒内,MHPS不断开复印时,从反光镜开始进给起的0.5秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)解决: 断开接通电源代码: L401故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于0.5秒解决: 断开接通电源代码: L801故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)解决: 断开接通电源代码: U201故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）解决: 执行模拟16代码: U501故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟53-4）时，调整值超出规定的范围）解决: 执行模拟14代码: U511故障: 给纸电机故障（给纸电机转动期间，0.1秒以上未检测到转动脉冲解决: 执行模拟14代码: U512故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)解决: 执行模拟14代码: F100故障: 分页器通信错误(在分页器和主组件进行通信中出现错误)解决: 执行模拟14代码: F102故障: 输纸电机故障(在输纸电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F104故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)解决: 执行模拟14代码: F105故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)解决: 执行模拟14代码: F106故障: 纸库电机故障 (纸库电机转动期间,0.5秒以上未检测到转动脉冲解决: 执行模拟14代码: F231故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达3.75V图像浓度传感器光反射量减至最小,输入值未达4.5V在执行栅极电压校正期间,元件电平为3V以下.解决: 执行模拟14机型: 夏普1025代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14代码: L801 故障: 电源频率异常解决: 执行指令14代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。

夏普复印机常见的故障代码及维修在夏普复印机当中，最常见也是最基本的故障代码，有的时候这些‘H’带头的故障代码，可以用C+插入+0+插入+14+复印键消除，但是有些时候是消除不掉的，这时就必须仔细检查定影器这一块了。

如果是‘H2’的话，就检查热敏电阻的断开出错，以及定影器上的保险是否断开。

还有‘H3’的话，就检查定影器的温度，这是定影器是偏高，也可以调整定影温度，用‘43-1’代码进行调整，用百分比号进行降低。

如果还不行，就检查定影热敏电阻的高度，是否没有紧贴定影上辊。

如果没有的话，还要进行调整它的高度，要不然会烧坏定影灯。

如果出现‘H4’数障代码，就要检查，定影灯是否亮了，这个代码是说定影温度过低所至。

如果定影灯亮了，还要检查热敏电阻，是否已坏或保险断开。

如果没有，可以进入维修程序进行定影温度的调整，将定影温度调整偏高即可夏普复印机常见故障维修代码故障代码故障原因？Ｌ１镜片移动后前进扫描不能１０秒完成？Ｌ２镜片电机锁定镜片原位检测器故障？Ｌ３镜片初始化１０秒后镜片无法完成退回？Ｌ５－０３４／５号镜电机故障？Ｌ５－０４４／５号镜电机ＭＨＰＳ故障？Ｌ５－０５镜头电机故障？Ｌ６旋转纸匣检测器ＲＣ电机故障？Ｌ８电源频率异常？Ｈ２热敏电阻开路？Ｈ３热辊温度过高？Ｈ４热辊温度过低？Ｈ５下热辊定影保险开路？Ｈ６下热辊温度保险开路？Ｕ１后备电池电压过低？Ｕ２存储器累计检查出错？Ｕ３ＡＥ传感器故障？Ｕ４ＡＤＵ故障？Ｕ５－００ＡＤＦ通讯故障？Ｕ５－０１Ａ电机故障？Ｕ５－０２Ｂ电机故障？Ｕ５－０３阻力传感器故障？Ｕ５－０４排出传感器故障？ＥＥ－ＥＬ显影剂过深？ＥＥ－ＥＵ显影剂过浅？Ｆ２－０２碳粉电机故障？Ｆ３－１２主机上纸匣提升电机故障？Ｆ３－２２主机下纸匣提升电机故障？以上夏普ＳＦ系列故障代码于不同机型其代码略有增减机型: 夏普2022-2027？代码: F104 故障: 指标上限解决: 关开机？代码: F105 故障: 指标上限解决: 关开机？代码: F106 故障: 移位电机故障解决: 关开机？代码: L100？故障: 反光镜进纸故障 (初始化时,反光镜开始进纸起的秒内,MHPS不断开复印时,从反光镜？开始进给起的秒内MHPS不断开在复印期间反光镜进给开始时,反光镜不在原始位置)？解决: 断开接通电源？代码: L401？故障: 主电机故障 (主电机转动期间MMRE脉冲检测不到的时间长于秒？解决: 断开接通电源？代码: L801？故障: 零交叉脉冲故障 (零交叉脉冲移位宽度大于10%)？解决: 断开接通电源？代码: U201？故障: 后备存储器故障（即使器增加值与校验值总和值互存在差异）？解决: 执行模拟16？代码: U501？故障: 阻力传感器阻力宽度传感器调整故障（执行阻力传感器和阻力宽度传感器调整（模拟？53-4）时，调整值超出规定的范围）？解决: 执行模拟14？代码: U511？故障: 给纸电机故障（给纸电机转动期间，秒以上未检测到转动脉冲？解决: 执行模拟14？代码: U512？故障: 输纸电机故障(输纸电势转动期间,01秒以上未检测到转动脉冲)？解决: 执行模拟14？代码: F100？故障: 分页器通信错误(在分页器和主组件进行通信中出现错误)？解决: 执行模拟14？代码: F102？故障: 输纸电机故障(在输纸电机转动期间,秒以上未检测到转动脉冲？解决: 执行模拟14？代码: F104？故障: 纸库上限下限故障: (当转换纸库时,上限或下限检测错误)？解决: 执行模拟14？代码: F105？故障: 纸库原位传感器故障 (纸库被初始化时,在1秒内纸库原位传感器未检测)？解决: 执行模拟14？代码: F106？故障: 纸库电机故障 (纸库电机转动期间,秒以上未检测到转动脉冲？解决: 执行模拟14？代码: F231？故障: 图象浓度传感器故障 (图像浓度传感器光反射量增至最大,输入值未达图像浓度传？感器光反射量减至最小,输入值未达在执行栅极电压校正期间,元件电平为3V以下.？解决: 执行模拟14？机型: 夏普1025？代码: L401 故障: 主电机异常（锁定检测）解决: 执行指令14？代码: L801 故障: 电源频率异常解决: 执行指令14？代码: U321 故障: 反射镜原位状况检测异常解决: 执行指令14？代码: F312 故障: 本体上段供纸盘上升电机异常解决: 执行指令14？代码: L100 故障: 反光镜前进（扫描装置前进故障反光镜进给起动后，6秒钟以内前进没完成。

（整理）夏普数码复印机故障代码及常用维修代码.AR-158、AL-1240模拟代码进入方式：C-曝光转换键-C-曝光转换键-主代码-开始-子代码-开始；按C 进行切换；再按C取消模拟代码状态代码描述代码描述代码描述10墨粉电机运转检测14清除U2以外代码16 清除U2代码20-01保养计数器清除24-06 显影计数清除24-07光鼓计数清除24-08 复印计数清除24-09 打印计数清除24-13 扫描计数清除AR-158、AL-1240故障代码E7-01 内存检测错误E7-02 LSU故障E7-03 LSU故障AL-1240E7-04 CCD白电平检测故障1240 E7-05 CCD黑电平检测故障AL1240E7-10 CCD黑电平检测故障E7-11 CCD白电平检E7-12 CCD浓淡校正E7-14 ASIC连接故测故障故障障E7-15 曝光灯断开AL-1240E7-16 激光输出故障F2-04 墨粉盒出错F5-02 曝光灯断开故障H2-00 热敏电阻断开H3-00 热辊高温异常H4-00 热辊低温异常L1-00 扫描盒进给故障L3-00 扫描盒返回故障L4-01 主电机锁定故障L6-10 多棱镜电机锁定故障U2-01 和校验错误U2-04 EEPROM通信错误U2-40 IC芯片读取错误AR-163N、AR-201N、AR-206N、AR-1818、AR-1820模拟代码进入方式：C-插入-0-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态14 清除U2以外代码16 清除U2代码20-01 保养计数清除24-01 卡纸计数清除24-07 光鼓计数清除24-08 复印计数清除24-09 打印计数清除24-13 扫描计数清除42-01 载体计数清除AR-163N、AR-201N、AR-206N、AR-1818、AR-1820故障代码CC 原稿检测传感器错误E1-00 分页器通信故障E1-10 分页器数据故障E1-11 分页器图像控制错误E1-12 分页器图像压缩错误E1-13 分页器FlashROM错误E1-14 分页器RAM错误E1-15 分页器存储器故障E1-16 分页器SIMM储存错误E1-17 分页器图像旋转用储存错误E1-80 分页器数据通信故障E1-81 分页器数据故障E1-82 分页器数据溢出故障E1-84 分页器信息包通信故障E1-88 分页器通信故障（时间）E7-03 激光装置故障E7-04 CCD白电平故障E7-05 CCD黑电平故障E7-12 CCD浓淡校正故障F1-06 分页器电机故障F2-04 CRUM数据读取故障F5-02 曝光灯断开F6-00 FAX电路通信错误F6-10 FAX电路板故障F6-80 FAX电路通信协议错误F6-81 FAX电路通信奇偶错误F6-82 FAX电路通信溢出错误F6-84 FAX电路通信框架错误F6-88 FAX电路通信超时错误F9-00 打印通信故障F9-10 打印数据故障F9-80 打印通信协议故障F9-81 打印通信检测故障F9-82 打印通信溢出故障F9-84 打印通信信息包故障F9-88 打印通信时间限制故障H2-00 热敏电阻断开错误H3-00 定影温度高温异常H4-00 定影温度低温异常L1-00 反光镜进给故障L3-00 反光镜返回故障L4-01 主电机锁定故障L4-10 隔离板电机故障L6-10 多棱镜电机锁定故障L8-01 全波信号检测错误U2-04 EEPROM通信错误U2-11 计数器存储异常U2-12 调整值存储异常U2-40 CRUM通信错误U3-29 反光镜原始检测错误U9-00 操作面板通信错误U9-80 操作面板通信协议错误U9-81 操作面板通信检测错误U9-82 操作面板传送速度异常U9-84 操作面板信息包异常U9-88 操作面板通信时间限制故障U95 操作面板连接异常U99 操作面板连接错误AR-158F模拟代码进入方式：#-*-C-*；按C切换；按CA取消模拟代码状态20-01 保养计数器清除14 清除U2以外代码16 清除U2代码24-05 双面器计数清除24-06 显影计数清除24-07 光鼓计数清除24-08 复印计数清除24-09 打印计数清除24-10 传真计数清除24-13 扫描计数清除AR-158F故障代码E1-00 IMC通信故障E1-10 IMC故障E1-13 IMC FlashROM异常E1-16 IMC DIMM内存读写错误E1-81 IMC通信奇偶错误E1-82 IMC通信溢出错误E1-84 IMC通信帧检验错误E7-02 LSU激光故障E7-10 黑电平校正故障E7-11 白电平校正故障E7-16 激光输出故障F2-04 墨粉盒错误F5-02 曝光灯异常F6-10 传真电路故障H2-00 热敏电阻断开H3-00 热辊高温检测错误H4-00 热辊低温异常L1-00 扫描架进给故障L3-00 扫描架返回故障L4-01 主电机锁定故障L6-01 多棱镜电机锁定故障U1-03 传真电路电池错误U2-04 EEPROM读写错误U2-11 调整值和校验值错误U2-40 CRUM芯片通信故障U9-99 操作面板语言错误AR-M160、AR-M205、AR-2828模拟代码进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态10 墨粉电机动作14 清除U2以外代码16 清除U2代码20-01 保养计数清除24-05 双面打印计数清除24-07 光鼓计数清除24-08 复印计数清除24-09 打印计数清除24-13 扫描计数清除42-01 显影计数清除AR-M160、AR-M205、AR-2828故障代码E1-00 IMC通信故障E1-10 IMC故障E1-11 IMC ASIC出错E1-13 IMC FlashROM 错误E1-16 IMC 内存读写错误E1-81 IMC通信奇偶校验错误E1-82 IMC通信超时错误E1-84 IMC通信帧校验错误E7-01 双面模式内存错误E7-02 LSU激光故障E7-10 CCD黑电平检测故障E7-11 CCD白电平检测故障E7-12 黑白校正故障E7-16 异常LSU激光输出F2-04 墨粉盒错误F5-02 复印灯照射异H2-00 热敏电阻断开H3-00 定影高温故障常H4-00 定影低温故障L1-00 反光镜进给故障L3-00 反光镜返回故障L4-01 主电机锁定故障L4-11 移位电机故障L6-10 六棱镜电机锁定故障L8-01 没有全波信号U2-04 EEPROM读写错误U2-11 计数器和校验错误U2-12 调整值和校验错误U2-40 CRUM芯片通信错误CH常亮侧门打开CH闪烁显影盒未装或者异常AR-255、AR-275模拟代码进入方式：#-插入-C-插入-主代码-开始-子代码-开始；按插入切换；按CA取消模拟代码状态14 清除U2/PF以外故障代码16 清除U2故障代码17 清除PF故障代码24-01 卡纸计数器清除24-04 保养计数清除24-05 载体计数清除24-06 复印计数清除24-07 光鼓计数清除（换鼓时用24-09 打印计数清除（与保养同清AR-255、AR-275故障代码CE-00 发生其他通信错误CE-01 打印网卡错误CE-02指定邮件服务器、FT错误CE-03 图像发送时服务器无应答CE-04服务器账户或密码错误CE-05FTP服务器目录无效E1-00、10 MCU-IMC通信错误E1-11IMC电路ASIC错误E1-12IMC电路CODEC IC误E1-13 IMC电路Flash ROM 错误E1-14IMC扩展存储错误E1-15IMC电路PaMemory错误E1-16 压缩图像用内存错误E1-17IMC电路平滑IC错误E1-8*MCU和IMC电路通信错误E7-02 LSU激光错误E7-10 CCD黑校正故障E7-11CCD白校正故障E7-12 CCD浓淡校正错误EE-E L 显影剂调整故障（粉过多EE-EU显影调整故障（粉过少F1-00 分页器通信故障F1-0 1 侧导板原位错误F1-06移动电机故障F1-08 装订电机错误F1-11 后导板原位错误F1-15分页器升降电机故障F2-02 供粉异常F2-04 识别错误F5-02复印灯异常F9-** MCU和打印板通信错误F9-99本机和打印电路语言错误H2-0热敏电阻断开H3-00 定影高温故障H4-00 定影低温故障H5-01连续5次T1OD未检测到卡纸L1-00 反光镜进给故障L3-0反光镜返回故障L4-01 主电机锁定故障L4-11 移动电机故障L6-1多棱镜电机锁定故障L8-01 全波信号检测错误U2-04 EEPROM通信错误U2-11 EEPROM计数和校验错误U2-12调整值和校验错误U2-20 本机信息和SIM设定不同U2-40MCU和CRUM芯片通信故障U9-**MCU和OPE通信故障U9-99 操作面板发送地错误AR-M276模拟代码进入方式：#/P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA取消模拟代码状态14 清除U2/PF以外代码16 清除U2代码17 清除PF代码24-04 清除保养计数24-05 载体计数清除24-06 复印计数清除24-07 光鼓计数清除24-09 清除打印计数1、2、3、4AR-M276故障代码A0-01 IMC电路安全E1-01 MCU-IMC通信E1-10 IMC电路故障不兼容故障E1-11 IMC电路ASIC故障E1-12 IMC电路CODECIC故障E1-13 IMC电路FlashROM错误E1-14 IMC电路内存模块错误E1-15 IMC电路页内存E1-16 IMC图像压缩内存错误E1-17 IMC电路平滑IC错误E1-80 IMC电路通信协议错误E1-81 IMC电路通信奇偶错误E1-82 IMC电路通信溢出错误E1-84 IMC电路通信帧检验错误E1-88 IMC电路通信超时错误E7-02 LSU激光错误E7-10 黑校正故障E7-11 RSPF白校正故障E7-12 白校正故障F1-00 分页器通信错误F1-01 侧导板原位错误F1-06 移位电机故障F1-08 装订电机故障F1-11 后导板原位错误F1-15 分页器升降电机故障F2-02 墨粉供给故障F2-04 识别错误F5-02 复印灯异常F9-00 MCU-PRT通信故障F9-10 打印电路故障F9-80 打印电路协议错误F9-81 打印电路奇偶校验错误F9-82 打印电路溢出F9-84 打印电路帧检F9-88 打印电路超时F9-99 本机与PCL电验错误错误路语言错误H2-00 主定影灯热敏电阻断开H2-01 副定影灯热敏电阻断开H3-00 主定影灯高温硬件故障H3-01 副定影灯高温硬件故障H3-10 主定影灯高温异常H3-11 副定影灯高温异常H4-00 主定影灯低温硬件故障H4-01 副定影灯低温硬件故障H4-20 主定影灯低温异常H4-21 副定影灯低温异常H5-01 连续十次POD卡纸故障L1-00 反光镜进给故障L3-00 反光镜返回故障L4-01 主电机锁定故障L4-11 移位电机故障L6-10 六棱镜电机故障L8-10 电源异常检测故障U1-01 传真电池错误U2-04 EEPROM通信错误U2-20 机种代码数据错误U2-40 CRUM芯片通信故障U7-00 RIC通信故障U9-00 MCU-OPE通信故障U9-80 操作电路协议通信错误U9-81 操作控制电路奇偶错误U9-82 操作控制电路溢出故障U9-84 操作控制电路帧检验错误U9-88 操作控制电路超时错误U9-99 操作面板发送错误EE-EL 显影剂调整错误（粉太多EE-EU 显影剂错误PF-00 RIC通信错误（粉太少AR-M350、AR-M450模拟代码进入方式：P-*-C-*-主代码-开始-子代码-开始；按用户设定切换；按CA 取消模拟代码状态13 清除U1代码14 清除U1/LCC/U2/PF以外故障15 清除U6代码16 清除U2代码17 清除PF代码24-04 清除保养计数24-05 清除显影计数24-06 清除复印计数24-07 清除光鼓计数1、粉盒计数224-09 清除打印计数（同保养清24-11 清除各部转动时间计数AR-M350、AR-M450故障代码C1-00 MC故障C2-00 TC故障E6-10 CIS浓淡黑校正故障E6-11 CIS浓淡白校正故障E6-14 CIS-ASIC通信故障E7-01 图像内存故障E7-02 激光器故障E7-03 HDD故障E7-06 译码错误故障E7-10 CCD浓淡黑电平校正故障E7-11 CCD浓淡白电平校正故障E7-13 CCD光量校验错误E7-14 CCD通信错误E7-50 LSU连接故障E7-80 ICU-SCANNE 通信错误E7-90 MFP和PCU通EE-EL 显影剂调整错EE-EU 显影剂错误（粉信错误误（粉过多太少F1-00 分页器通信故障F1-08 分页器装订移动电机故障F1-10 分页器装订电机故障F1-11 分页器排纸电机故障F1-15 分页器提升电机故障F1-19 分页器前整理电机故障F1-20 分页器后分度电机故障F1-80 分页器电源异常F1-87 分页器装订旋转电机故障F2-00 墨粉浓度传感器异常F2-02 墨粉补充异常F2-04 墨粉盒不适用F2-05 CRUM错误F2-39 成像热敏电阻断开F3-12 第一纸盒提升故障F3-22 万能纸盒电机提升故障F9-02 PRT打印端口数据错误F9-03 NIC网络卡数据检验错误H2-** 热敏电阻断路H3-** 定影部高温异常H4-** 定影部低温异常H5-01 5次连续卡纸POD未检测L1-00 扫描前进故障L3-00 扫描返回故障L4-01 主电机锁定故障L4-02 光鼓电机锁定L6-10 多棱镜电机锁定L8-01 无全波信号L8-02 全波信号异常U2-00 EEPROM读写错误U2-11 和校验错误U2-12 调整值和校验U2-22 SRAM内存确认错误错误U2-80 EEPROM读写错误（扫描U2-81 存储器和检验错误（扫描部U2-90 EEPROM读写错误（PCUU2-91 存储器和校验错误（PCU U6-00 纸柜-LCC通信故障U6-01 纸柜-LCC第一纸盒提升错误U6-02 第二纸盒提升错误U6-03 第三纸盒提升错误U6-10 纸柜-LCC输送电机错误H3、H4 用14代码清除U2 用16代码清除。
