装饰工程自动算量

1 装饰装修工程文明施工措施严格按天津市绿色建筑施工管理技术规程DB29-200-2010对绿色建筑施工的要求组织施工，通过严格管理，在保证工程质量标准的前提下，利用绿色施工手段，使本工程环境保护和节能减排达标，最终达到绿色建筑的建设目标。

1.1建筑节材措施1.1.1临时设施的重复利用措施临建设施大部分使用定型化可周转使用设施：施工现场大门、围挡材料、办公生活区用房、地面用砖、门卫室、职工食堂不锈钢设备、临边护栏、监控设备、LED显示屏、现场休息亭等。

1.1.2建筑废弃物减量化及材料的充分利用措施1、管理措施在材料采购、材料运输和储存、材料加工和使用环节上加强材料的控制，同时还应增加对工人技能的培训，以减少材料的浪费。

一方面，已产生的废弃材料应进行现场分类，尽量回收再利用，以减少建筑废弃物的排放。

另一方面，施工人员的行为和态度直接影响材料的浪费水平和减废措施的执行效果，因此应建立施工现场的建筑废弃物管理制度，制定明确的减废计划，选择合适的分包模式，加强对施工人员的宣传教育，采用有效的激励措施，以提高施工人员主动减废意识。

2、材料采购⑴混凝土采用准时化采购策略，避免剩余浪费。

⑵砖和砌块按施工进度分批采购，避免采购过多；选择质量好的砖和砌块，减少储存和二次搬运的损坏。

⑶瓷砖选择合适的规格，减少截切；选择质量好的瓷砖，避免储存和搬动的时候损坏。

⑷钢筋按施工进度适时的订购，避免过多堆积锈蚀。

⑸选择质量好的模板，周转次数多。

3、材料运输、存储、加工和使用⑴将泵管内的混凝土也尽量利用。

⑵保证模板支撑系统的强度及平整度，避免浇筑时漏浆。

⑶砖和砌块轻搬轻放，禁止从小推车直接倾倒。

不能砍砖，要用锯子锯。

⑷砂浆拌合前先提量，避免拌合过多；禁止超量运输，避免运输过程的遗撒，落地灰及时回收。

⑸瓷砖轻搬轻放，按要求堆积，不得过高减少卸货﹑保存过程造成损坏。

切割的时候喷水，避免摩擦产生的高温导致崩瓷。

⑹钢筋优化下料方案，用套筒连接，使较短的钢筋也能尽量利用。

工程量计算规则(1)平整场地指厚度在±30cm以内的就地挖、填、找平，其工程量为建、构筑物底面积的外边线各边加２m计算。

平面为矩形平整场地面积：S=(A+4)(B+4)=S底+2L外+16建筑物外轮廓为非直角时，应按实际情况计算。

（2）挖土方按“m3”计，考虑加工作面、放坡系数计算工程实际施工的工程量，按施工方法、土的干湿、坑槽的类别、土的类别、挖土深度等不同套基价。

挖沟槽=（B+2C+kH）×H×L挖基坑=A、B—独基基底的长与宽 B—条基基底宽度C--增加的工作面 K--放坡系数 H--挖深L--沟槽的长，外墙基时取L中，内墙基时取内沟槽的净长。

(3)原土打夯：按图示尺寸（含工作面）面积以“m2”计算，不分土的类别及夯实方法套基价。

原土打夯=沟槽底面积+地坑底面积=（B+2C）×(L中+L净)+（A+2C）×(B+2C)；（4）回填土分为基础回填土和室内回填土，均以“m3”计，不分土的类别及夯实方法套基价。

基础回填土＝挖沟槽体积+挖基坑体积－室外地坪标高以下埋设物的总体积室内回填土＝[底层建筑面积—内外承重墙水平投影面积]×回填土厚度回填土厚度＝室内外高差—地坪厚度（5）余土外运：挖方量扣减回填土量，以“m3”计，按运输方法和运输距离的不同而套基价，买土费用另计。

余土外运＝挖沟槽体积+挖地坑体积－（基础回填土体积+室内回填土体积）（6）挖土支挡土板或护坡时需另计。

（7）其它规则：a、人工土石方计算；b、机械土石方；c、人工凿石和石方爆破。

桩基分两类：预制桩或灌注桩1.主要分项内容：桩基础工程列项时，主要根据施工顺序列项，同时考虑其他因素影响。

预制钢筋混凝土桩一般包括：制桩、运桩、打桩、接桩、送桩、浇筑桩承台等项目；现浇灌注桩一般包括钢筋笼制作、灌注桩子目。

2.必须已知的条件（查工程地质勘察报告或按照施工组织设计的要求）：1）土壤级别的划分（一级土和二级土两大类）及施工方法、工艺流程、采用机型及桩土的泥浆运距；2）是平地还是斜坡、基坑内或在地坪上打坑槽内打桩；3）是否小型工程；4）是否打密桩（桩间距小于4倍桩径）；5) 是否打试验桩；6）是否补桩或打地基强夯后的桩；7）是否打斜桩；8）桩长及截面尺寸、砼强度等级及管桩的填充材料等。

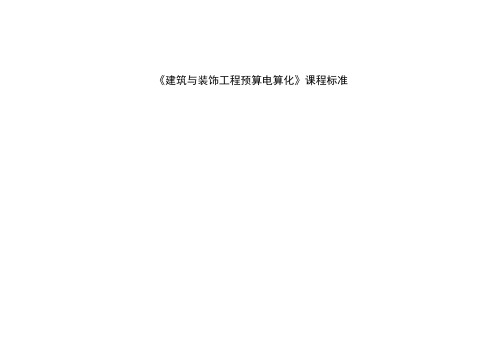

《建筑与装饰工程预算电算化》课程标准目录一、课程基本信息 (3)二、课程定位 (3)1．课程性质 (3)2．课程任务 (3)3．课程衔接 (3)三、课程目标 (4)1．专业能力目标： (4)2．方法能力目标： (4)3．思政目标： (5)四、教学内容设计 (5)五、课程教学实施建议 (19)六、考核与评价 (20)一、课程基本信息二、课程定位1．课程性质本课程为工程造价专业职业素质课程职业技能核心课程。

2．课程任务基于 BIM 技术的建筑工程计量与计价加入了 BIM 技术的应用元素并加入全过程造价管理理念。

通过实训的方式结合 BIM、云计算、虚拟现实、大数据、移动互网、人工智能够等信息化技术手段，让学生了解和掌握土建计量与计价业务的应用以及解决方法，从基于造价工程师工作流程进行整体教学设计，为学生将来走向工作岗位打下坚实的理论基础和 BIM 技术应用基础。

3．课程衔接应先修的主要课程：《建筑识图与构造》、《建筑施工技术》、《建筑材料》、《建筑与装饰工程计量与计价》。

本课程修完后才能够继续修读的主要课程：《建设工程施工组织与进度管理》、《工程造价综合实训》三、课程目标《建筑与装饰工程预算电算化》课程主要培养面向建筑施工企业、房地产企业、工程造价咨询企业等单位的建筑工程造价工程师岗位，使学生能够运用建筑工程清单及建筑工程定额的基本知识，正确使用量筋一体BIM土建计量软件广联达GTJ计算构件的图形和钢筋工程量，正确使用计价软件GCCP进行建筑清单的编制及清单计价的工作。

同时，还要培养学生良好的职业道德、工程造价理念，耐心细致的工作态度以及诚实、守信、善于沟通与合作的品质，胜任工程造价工作。

基于“岗课赛证”一体化人才培养模式，课程内容对接《“1+X”工程造价数字化应用职业技能等级标准（2021年1.0版）》及《全国数字建筑工程造价综合应用（土建方向）大赛规程》，具体目标为：1．专业能力目标：在学习理论知识、懂得手工算量并计价的基础上，通过广联达BIM土建计量平台GTJ、广联达云计价平台GCCP完成造价工程师岗位的预算、结算及招投标工作，完成如下能力目标：（1）能够独立完成编制建筑工程招投标清单及清单计价的工作内容并能够编制工程招投标书；（2）能够独立完成施工图预算的编制工作；（3）能够独立完成工程施工成本的计算与管理工作；（4）能够完成建筑工程造价的鉴定工作；（5）能够完成建筑工程竣工结算文件的编制工作。

第一步：工程管理器中新建工程第二步：双击图纸进入算量窗口第三步：在图形窗口中测量第四步：在数据添加页中列项第五步：点添加按钮添加数据到工程第一章工程管理器第一节整体介绍一、工程管理器界面介绍二、工具栏介绍三、工程管理器窗口介绍✓整体说明✓鼠标单击工程名称✓鼠标单击图纸鼠标双击图纸鼠标双击图纸后进入算量窗口。

第二节功能介绍1.新建工程第一步：第二步：第三步：补充说明✓工程名称项不要输入符号，因为软件会在电脑上生成一个工程文件夹，这个工程文件夹里面的文件用来保存本工程的数据。

✓工程路径不要设置到U盘或移动硬盘上。

✓创建好工程后，如果要移动复制工程时候需要先关闭软件。

第一步：第二步：补充说明移除工程后，被移除的工程将不在工程管理器中显示，但是这个工程文件夹还是存在电脑硬盘上。

第一步：第二步：第三步：第四步：补充说明不要直接添加移动硬盘或U盘上的工程，由于是外接设备，容易出现虚接，一旦这样工程数据就会丢失。

4.批量移除工程第一步：第二步：第三步：5.工程另存为第一步：第二步：第三步：6.打开工程文件夹所在位置第一步：第二步：7.工程备份数据管理第一步：第二步：第三步：8.本工程资料第一步：第二步：补充说明9.添加目录第一步：第二步：第三步：修改增加目录的名称。

10.添加图纸第一步：第二步：第三步：第四步：第五步：11.添加布局图纸第一步：第二步：第三步：第一步：第二步：第三步：选择要导入的模板文件。

第一步：第二步：第三步：选择要保存的路径。

14.替换图纸第一步：第二步：第三步：在弹出的对话框中选择要替换的图纸。

15.复制第一步：第二步：补充说明：软件复制底图和这张图纸上算过的工程量及测量图元。

16.粘贴第一步：复制图纸。

第二步：第三步：补充说明：执行此功能后会把复制的底图及底图上的测量图元、工程量等数据粘贴过来。

17.删除第一步：第二步：补充说明：执行此功能后，会删除这个图纸，并且删除图纸上的测量图元及工程量等信息。

装饰装修工程量计算规则（1）内墙面抹灰工程量计算。

内墙面抹灰工程量，等于内墙面长度乘以内墙面的抹灰高度以平方米计算。

扣除门窗洞口和空圈所占的面积，不扣除踢脚板、挂镜线、0.3m2以内的孔洞和墙与构件交接处的面积，洞口侧壁和顶面亦不增加。

墙垛和附墙烟囱侧壁面积与内墙抹灰工程量合并计算。

内墙面抹灰的长度，以主墙间的图示净长尺寸计算。

内墙面抹灰高度：无墙裙的，按室内地面或楼面至天棚底面之间距离计算；有墙裙的，按墙裙顶至天棚底面之间的距离计算。

板条天棚的内墙抹灰，其高度按室内地面或楼面至天棚底面另加lOOmm计算。

（2）外墙面抹灰工程量计算。

①外墙面抹灰工程量按外墙面的垂直投影面积以平方米计算。

应扣除门窗洞口、外墙裙和大于0.3m2孔洞所占面积，洞口侧壁面积不另增加。

附墙垛、梁、柱侧面抹灰面积并入外墙面抹灰工程量内计算。

外墙面高度均由室外地坪算起，向上算至：平屋顶有挑檐（天沟）的，算至挑檐（天沟）底面；平屋顶无挑檐天沟、带女儿墙的，算至女儿墙压顶底而；坡屋顶带檐口天棚的，算至檐口天棚底面；坡屋顶带挑檐无檐口天棚的，算至屋面板底。

跨出檐者，算至挑檐上表面。

②外墙裙抹灰面积按其长度乘高度计算，扣除门窗洞口和大于0.3m2孔洞所占的面积，门窗洞口及孔洞的侧壁不增加。

③窗台线、门窗套、挑檐、腰线、遮阳板等展开宽度在300mm以内者，按装饰线以延长米计算，如展开宽度超过300mm以上时，按图示尺寸以展开面积计算，套零星抹灰定额项目。

④栏板、栏杆抹灰按立面垂直投影面积乘以系数2.2计算。

⑤阳台底面抹灰按水平投影面积以平方米计算，并入相应天棚抹灰面积内。

阳台如带悬臂梁者，其工程餐应再乘系数1.30.⑥雨篷底面或顶面抹灰分别按水平投影面积以平方米计算，并入相应天棚抹灰面积内。

雨篷顶面带反滑或反梁者，其工程量乘系数l.20，底面带悬臂梁者，其工程量乘以系数1.20.雨篷外边线按相应装饰或零星项目执行。

⑦墙面勾缝按垂直投影面积计算，应扣除墙裙和墙面抹灰的面积，小扣除门窗洞口、门窗套、腰线等零星抹灰所占的面积，附墙柱和门窗洞口侧面的勾缝面积亦不增加。

建筑工程量自动计算工程量自动计算《神机妙算》，首创图形矩阵法自动计算工程量;利用在图标上直接标注数据，自动计算钢筋下料长度和重量，并自动翻样。

●设为独立层分别输入柱、梁(多层)、板、墙、门窗(多层)、楼梯、洞口、屋面、基础等，计算时自动进行叠加处理，并按规则，自动扣减，自动计算出主体工程量。

●根据输出的主体结构和平面图形，使用快速读取或单独定义的方法，可以自动排序出来各种装饰工程量，例如梁柱面、墙面、墙裙、踢脚线、楼地面、天棚等工程量。

●可以自动计算各种基础工程量，如板式、满堂、条形、独立、桩基等基础工程。

自动计算垫层、地梁和防潮层，根据放坡系数自动计算总土方、外运土方、回填土方等工程量。

●一栋楼在画完一标准层后，采用图形复制、功能复制和属性替换等功能，可以快速方便的画完其它层。

●在定义不好轴线后，只需把柱、梁、板、墙、门、窗、洞等的边电脑屏幕上即可，其余工作由电脑自动顺利完成。

●计算的结果、明细、公式、汇总和工程图形均可显示和打印输出。

●同时实现了算量一体化(例如结构、装饰和钢筋算量同时展开)，图形移动堆叠，图形滑动激活，自动抓取定位，数据批量打印等功能。

●首创钢筋计算智能宏语言cq，摸拟仿真钢筋算量的施工图，在构件图标上直接录入数据，整个构件钢筋抽量一次完成。

●同时实现钢筋自动抽量，排序下可望长度和钢筋自动翻样。

构件图标可以自定义和描写。

●开放式的定额文件管理，便利随意多寡定额或图集。

自定义工程量排序规则，工程量排序的结果，可以分解成dbf文件或文本文件，便利搞二次开发采用，从而同时实现定额自动套价排序。

一软件自动算量的概念与方法1自动算量的方法使用轴线图形法,将建筑图形描写在计算机中。

根据定义的扣除规则，统一汇总排序，并打印结果、计算公式、排序边线、排序图形等。

排序的结果也可以轻易套价，从而同时实现了工程造价审计结果的整体自动排序。

2计算方法:1)．任意选择画图的顺序（如先画标准层，后画基础或先画结构，后画平面）2)．将不同构件分别画图，按图纸尺寸定义属性（即尺寸大小），不考虑扣减关系3)．方法同样，分层画图。

装饰装修计量建模装饰装修计量建模是指通过数学模型和计算手段对装修工程进行定量测算的过程。

这一过程通常包括了对材料、人工、设备等各个方面的定量计算，以确定装修工程的费用、材料用量、人工工时等关键信息。

以下是装饰装修计量建模的一般步骤：1.工程量清单编制：•列出所有装修工程所需的材料、工程、人工、设备等项目，形成详细的工程量清单。

这可能包括墙面、地面、天花板装修、家具、电器等。

2.材料清单：•对每一种材料进行详细的规格、数量和单位的记录，包括主材、辅材、装饰材料等。

考虑到不同区域和功能的差异，确保清单的准确性和完整性。

3.人工工时估算：•对每一个工程项目进行人工工时的估算，包括砌墙、粉刷、安装等工序。

这可以通过过往经验、行业标准或专业工程师的意见来确定。

4.设备设施计算：•如果装修工程需要使用特殊设备或工具，对其数量和使用时间进行计算。

这可能包括各种机械设备、施工工具等。

5.费用估算：•基于工程量清单、材料清单、人工工时估算和设备设施计算，进行费用估算。

这可以包括总费用、单项费用、单位造价等。

6.特殊费用和附加费用：•考虑到可能的特殊费用和附加费用，例如环保费、安全费、设计费等，确保完整考虑所有可能的成本。

7.定价策略：•制定合理的定价策略，考虑到市场竞争、品牌定位、成本水平等因素，以确保合同的竞争力和盈利空间。

8.监控和调整：•在整个装修过程中，不断监控实际进度和成本，对计量建模进行实时调整。

及时发现问题，调整工程计量，以确保工程的顺利进行。

以上步骤的具体执行可能会受到项目规模、复杂度、地域等因素的影响，因此在实际操作中，需要根据具体情况进行调整。

专业的建筑工程师、装修设计师以及相关领域的专业人员通常会参与到这一过程中，以确保计量建模的准确性和合理性。

工程量自动计算技术
一、概况（应用部位及工程量）
工程量自动计算技术是建立在二维或三维模型数据共享基础上，应用于建模、工程量统计、钢筋统计等过程，实现砌体、混凝土、装饰、基础等各部分的自动算量。

此技术应用部位：工程量计算。

应用量：6.8万㎡。

二、施工方法及创新点
利用广联达软件自动计算钢筋、混凝土、砌体等的工程量。

三、应用效果
使用软件算量极大地简化了日常计算工作，同时软件算量具有存储性好，方便查找历时记录，修正相关数据比较方便。

对本工程投入电算有效地避免了因异形构件繁杂而导致的算量误差，以准确的工程量数据保证了成本分析的正确导向，最终确保工程的经济效益，共节约人工成本8.4万元。
