虹吸式屋顶雨水排放系统屋顶排水方式1、无组织排水：又称自由落水,是指屋面雨水直接从檐口落至室外地面的一种排水方式.具有构造简单、造价低廉的优点,但屋面雨水自由落下会溅湿墙面,外墙墙脚常被飞溅的雨水侵蚀,影响到外墙的坚固耐久性,并可能影响人行道的交通.无组织排水方式主要适用于少雨地区或一般低层建筑,不宜用于临街建筑和高度较高的建筑.2、有组织排水：屋面雨水通过排水系统,有组织地排至室外地面或地下管沟的一种排水方式.具有不妨碍人行交通、不易溅湿墙面的优点,因而在建筑工程中应用非常广泛.但与无组织排水相比,其构造较复杂,造价相对较高.外排水：常用外排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水三种（图8-7）.在一般情况下应尽量采用外排水方案,因为有组织排水构造较复杂,极易造成渗漏.在一般民用建筑中,最常用的排水方式有女儿墙外排水和檐沟外排水两种.内排水：水落管位于外墙内侧.多跨房屋的中间跨为简化构造,以及考虑高层建筑的外立面美观和寒冷地区防止水落管冰冻堵塞等情况时,可采用内排水方式.泛水是建筑上的一种防水工艺,通俗的说其实就是在墙与屋面,也就是在所有的需要防水处理的平立面相交处进行的防水处理,说白了就是用防水材料把墙角包住.和散水不同其构造要点及做法为：（1）将屋面的卷材继续铺至垂直墙面上,形成卷材防水,泛水高度不小于250mm.（2）在屋面与垂直女儿墙面的交接缝处,砂浆找平层应抹成圆弧形或45度斜面,上刷卷材胶粘剂,使卷材胶粘密实,避免卷材架空或折断,并加铺一层卷材.（3）做好泛水上口的卷材收头固定,防止卷材在垂直墙面上下滑.一般做法是：在垂直墙中凿出通长的凹槽,降卷材收头压入凹槽内,用防水压条钉压后再用密封材料嵌填封严,外抹水泥砂浆保护.凹槽上部的墙体亦应做防水处理.泛水是指屋面女儿墙、挑檐或高低屋面墙体的防水做法,其主要作用就是保证女儿墙、挑檐、高低屋面墙不受雨水冲刷,以及保护屋面其余地方的防水层（不至于进水）.虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为满流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

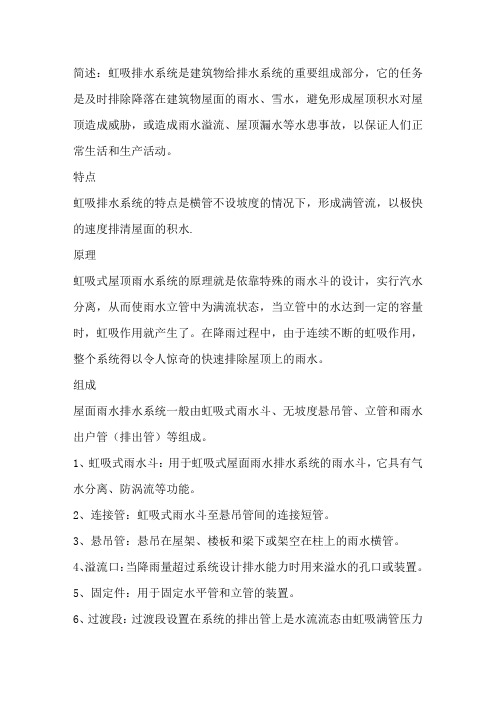

简述：虹吸排水系统是建筑物给排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水，避免形成屋顶积水对屋顶造成威胁，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。
特点虹吸排水系统的特点是横管不设坡度的情况下，形成满管流，以极快的速度排清屋面的积水.原理虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为满流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。
在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。
组成屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、立管和雨水出户管（排出管）等组成。
1、虹吸式雨水斗：用于虹吸式屋面雨水排水系统的雨水斗，它具有气水分离、防涡流等功能。
2、连接管：虹吸式雨水斗至悬吊管间的连接短管。
3、悬吊管：悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。
4、溢流口：当降雨量超过系统设计排水能力时用来溢水的孔口或装置。
5、固定件：用于固定水平管和立管的装置。
6、过渡段：过渡段设置在系统的排出管上是水流流态由虹吸满管压力流向重力过渡的管段为虹吸式屋面雨水排水系统水力计算的终点。
相关标准设计标准：《建筑给水排水设计规范》GB50015－2003、《虹吸雨水斗》《建筑与小区雨水利用工程技术规范》GB50400－2006、CJ/T245－2007、《虹吸式屋面雨水排水技术规程》CECS183:2005工程标准：《建筑排水用高密度聚乙烯(HDPE)管材与管件》CJ/T250－2007、《流体输送用不锈钢焊接钢管》GB/T12771－2000、《低压流体输送用焊接钢管》GB/T3091、《给水涂塑复合钢管》GB/T120－2008、《建筑给水钢塑复合管管道工程技术规程》CECS125－2001验收标准：《建筑给水排水及采暖工程施工质量验收规范》GB50242－2002zmfweja 蓄排水板。
屋面虹吸排水原理
屋面虹吸排水原理是一种常用的雨水排水系统，它通过利用自然的物理原理来
迅速排走屋面上的雨水。
虹吸排水系统主要由排水管道和排水口组成，下面将为您详细解释其工作原理。
屋面虹吸排水原理的关键是利用了液体的吸力原理。
首先，屋面上的雨水通过
屋面的坡度顺利流向排水管道。
当排水管道中聚集一定数量的水时，形成一定的水压。
当这个水压超过了管道最低点与排水口的高度差时，就会引发虹吸效应。
虹吸效应的产生涉及到大气压力的作用。
在排水口处，由于管道中的水被吸走，形成的低压区域会创建一个吸力。
这种吸力会将屋面上的雨水一并吸入管道内。
与此同时，进口处的大气压力将帮助将雨水推出，并进一步加强虹吸效应。
这样，整个排水系统就能顺利地将雨水从屋面排走。
虹吸排水系统具有一些显著的优点。
首先，它不需要外部的能源供给，完全依
赖于自然原理的作用。
其次，虹吸排水系统的排水速度较快，且不易堵塞，能够迅速有效地处理大量的雨水。
此外，虹吸排水系统还可以减轻排水管道的负担，延长其使用寿命。
要确保虹吸排水系统的正常运行，需要进行适当的维护和清洁。
定期检查排水
管道和排水口是否畅通，清除任何可能的堵塞物，以保证水流顺畅。
另外，建议在安装虹吸排水系统时，考虑使用具有自清洁功能的排水口，这样可以减少日常维护的工作量。
总而言之，屋面虹吸排水原理通过利用液体的吸力原理，能够高效、迅速地排
走屋面上的雨水。
这种系统无需外部能源供给，具有排水速度快、不易堵塞的优点。
为确保其正常运行，定期维护和清洁是必要的。
一、虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。
虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。
雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。
采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。
所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。
虹吸式屋面排水系统的管道在设计降雨强度下呈负压，管材的选用应考虑承受负压的能力但在比较小的降雨强度或降雨过程的末期，降雨量减Px=Δhx·ρ·g－Vx2·ρ/2－Σ（L·R＋Z）R=λ·L/Dj·v2/2gΔP=hver·ρ·g－Σ（L·R＋Z）小，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。
虹吸式屋面雨水排水系统管道内设计状态下的压力分布与一般的重力式屋面雨水排水系统有明显的区别。
虹吸式屋面雨水排水系统自雨水斗连接管以下，管道内呈负压，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。
从上面的分析可以得出，雨水斗的进水水面至临界总高度是有效作用高度，在设计计算中应充分利用；另一方面对雨水斗至悬吊管的末端的总水头损失应有所限制，以控制悬吊管末端的最大负压值。
二、虹吸式雨水斗的技术特性1.虹吸式雨水斗的基本结构虹吸式雨水斗有DN50～DN150等多种规格，能够满足工程的实际要求，其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯（HDPE）、聚丙烯（PP），下沉的雨水斗置于屋面层中，上部设有进水格栅。
虹吸式屋面排水原理屋面排水是建筑设计中重要的环节之一，它直接关系到建筑物的安全和使用寿命。
虹吸式屋面排水是一种常见且有效的排水方法，它利用虹吸原理将雨水从屋面迅速排出，避免积水对建筑物造成损害。
虹吸式屋面排水的原理很简单，它依靠两个关键因素：重力和气压差。
首先，屋面上的雨水通过排水管道流入下水道。
然后，在排水管道中形成一股下降流，这是由于排水管道中的水压较高，同时也受到重力的作用。
当下降流到达下水道的低点时，水流中形成了一个负压区域。
接下来，由于大气压力作用下，下水道中的空气会进入这个负压区域，形成一股上升流。
这个上升流会带动下降流中的水一起向上移动，形成虹吸效应。
最终，雨水会被迅速排出屋面，实现快速排水的目的。
虹吸式屋面排水具有以下几个优点。
首先，它能够高效地排除屋面上的雨水，避免雨水积聚导致的漏水问题。
其次，虹吸式屋面排水能够减少排水管道的数量和长度，节省了施工成本。
此外，虹吸式排水还能够减少管道阻力，提高排水效率。
最重要的是，虹吸式排水不需要外部能源，完全依靠自然力实现排水，节能环保。
然而，虹吸式屋面排水也存在一些问题需要注意。
首先，排水管道的设计和施工需要符合一定的标准，否则可能会影响排水效果。
其次，虹吸式排水的效果受到管道长度、管道直径、水流速度等因素的影响，需要根据具体情况进行合理设计。
此外，排水管道的维护也非常重要，定期清理和检查排水管道，及时修复漏损等问题，以确保排水系统的正常运行。
虹吸式屋面排水是一种简单而有效的排水方法，它利用虹吸原理将屋面上的雨水迅速排出，避免积水对建筑物造成损害。
虽然虹吸式排水存在一些问题，但只要合理设计和维护，它能够为建筑物提供可靠的排水系统。
在今后的建筑设计中，我们应该充分考虑虹吸式排水的优势和特点，选择适合的排水方案，确保建筑物的安全和可持续发展。
浅谈屋面虹吸排水系统发布时间：2021-05-21T08:02:04.798Z 来源：《防护工程》2021年4期作者：秦明星[导读] 随着社会的进步，屋面虹吸排水系统作为一种独特的排水系统，较传统的重力流排水系统，有许多的优点，使得它的使用得到了许多用户的满意和好评，因此其使用趋势越来越广泛。
广东省工业设备安装有限公司吧广东广州 510000摘要：随着社会的进步，屋面虹吸排水系统作为一种独特的排水系统，较传统的重力流排水系统，有许多的优点，使得它的使用得到了许多用户的满意和好评，因此其使用趋势越来越广泛。
关键词：虹吸式雨水斗；汽水分离；虹吸排水管道前言虹吸排水系统是利用经特殊设计制造的雨水斗，阻止空气进入系统管道，水在管道内流动时，带走了管道内的空气，使管道内产生负压，由于管道内外压力差，使得管道内水流为满流状态，在降雨过程中，由于连续不断的虹吸作用，产生压力差，使得整个系统得以快速排出屋顶上的雨水。
1、虹吸排水系统主要部件介绍：1.1雨水斗虹吸雨水斗作为虹吸系统的主要部件，虹吸雨水斗的好坏，是否符合要求，直接关系到虹吸系统能否正常工作，能否快速排出屋面积水的关键因素。
因为对于虹吸雨水系统而言，关键就是要避免空气进入雨水斗和进入系统，如果空气进入雨水斗，雨水中就混有气体，致使系统内无法形成有效的虹吸流或者破坏已经形成的虹吸流，这样就会降低排水效率。
因此，虹吸式屋面雨水排放系统所采用的雨水斗必须具有优化设计的反涡流功能的盖罩，防止空气通过雨水斗入口处的水流带入整个系统，随着斗前水位不断升高，当升高到一定程度时，形成水封完全阻隔空气进入，至此系统内已经形成了稳定的虹吸流。
虹吸系统选用的雨水斗应该具有气水分离、防涡流等功能。
当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。
雨水斗材质有HDPE、铸铁或不锈钢等。
标准型的雨水斗，它是由雨水斗底座，碟片，格栅顶盖组成。
雨水斗底座与屋面结构相连接，起到固定雨水斗的作用，底座上方盖有格栅，雨水从进水格栅进入雨水斗内部，雨水斗内部设置有反涡流装置，能够防止空气进入管道内。
虹吸排水系统虹吸排水系统是一种应用于液体或气体的自然力原理的排水系统。
该系统利用液体或气体的自重和重力的作用，在管道中形成虹吸效应，从而实现排水的目的。
虹吸排水系统具有结构简单、维护成本低、排水效率高等优点，被广泛应用于各个领域。
虹吸排水的原理主要是利用管道内液体或气体的自重和重力的作用，使得管道中形成一定的负压，从而实现液体或气体的自动排出。
一般来说，虹吸排水系统包括三个主要部分，即上水管、下水管和虹吸管。
上水管是用来输送需要排水的液体或气体的管道，它通常位于地面上方。
上水管中的原液体或气体通过引力下落的方式流动到相对较低的下水管。
下水管通常位于地面下方，是用来收集液体或气体的地下管道。
通过管道的下降和上升，下水管中的液体或气体形成虹吸效应。
最后，虹吸管通常用于将液体或气体从下水管中排放到外部环境中。
虹吸排水系统的优点主要体现在以下几个方面。
首先，虹吸排水系统的结构相对简单，只需少量的管道和阀门即可。
相比传统的机械排水系统，虹吸排水系统的建设成本和维护费用较低。
其次，虹吸排水系统不需要依靠外部能源，完全依靠天然力量来完成排水任务。
这使得虹吸排水系统在一些偏远地区或无电源供应的地方也可以顺利运行，减少了建设和运营的困难。
第三，虹吸排水系统可以实现高效的排水，减少排水的时间和能源消耗。
虹吸排水系统的设计可以根据需要调整管道的直径和长度，以适应不同场景下的排水需求。
虹吸排水系统在各个领域都有广泛的应用。
例如，在城市排水系统中，虹吸排水系统可以实现城市的快速排水，防止城市内涝。
在工业领域，虹吸排水系统可以用于抽取废水和处理过程中的液体。
在民用建筑中，虹吸排水系统可以用于排水沟、卫生间和地库等地的排水。
然而，虹吸排水系统也存在一些问题和挑战。
一方面，虹吸排水系统的效率受到管道直径和长度的限制，较长的管道会降低排水效率。
另一方面，虹吸排水系统在处理高粘度的液体和含有固体颗粒的液体时可能会存在堵塞的问题。
为了克服这些问题，可以采取一些措施。
虹吸式排水系统是利用虹吸的原理来实现排水功能的系统，其主要组成部分有：蓄水池、虹吸泵、动力系统（电机）、管道，虹吸水泵设有取水管，其水管深度略高于蓄水池底，且取水管进口都设有止回阀。
也可利用高低落差虹吸效应来实现节能效果。
利用建筑物屋面的高度使雨水具有势能，从而使满管流动时产生虹吸作用，在雨水连续流经雨水悬吊管转入雨水立管处管道产生最大负压。
屋面雨水在管内负压的抽吸作用下能以较高的流速被排至室外。
虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管组成。
虹吸式雨水排放系统形成虹吸,分波浪流、脉冲流(脉动流)、活塞流(拉拔流)、泡沫流(乳化流)、满管流等5 个阶段在降雨初期,雨水排水系统悬吊管内的雨水为非满管流，以波浪流和脉冲流为主，系统处于重力流状态。
随着雨量的增大则斗前水深逐步增大，水流逐步过渡到活塞流和泡沫流并间歇性地产生虹吸满管流流态，悬吊管内出现较明显的负压。
虹吸的形成使系统排水能力突然增大，斗前水深又会回落，系统重新回到重力流方式。
这种变换会来回持续一段时间，直到降雨量进一步增大，斗前水深趋向稳定，系统掺气量减少，最终形成稳定的虹吸满管流。
根据规范规定,重力流屋面雨水排水管系的悬吊管应按非满流设计,其充满度不宜大于0.8 ,管内流速不宜小于0.75 m/ s ,且坡度不宜小于0.5 % ,需要较大的悬吊管管径和坡降。
同时为了使在同一根雨水管上的各个雨水斗的雨水能够正常排放,因而限定一根雨水悬吊管的雨水斗的数量不得超过4 个,这也导致了雨水悬吊管和雨水立管数量的增加,同时增加了屋面荷载,也增加了工程的造价。
虹吸式屋面雨水排水系统,提高了排水能力,能迅速排除屋面雨水,减轻屋面荷载，减少屋面积水对建筑物屋顶结构的危害;悬吊管接入雨水斗的数量不受限制,节省了雨水立管;悬吊管不需做坡度,安装方便美观,在机电安装空间内始终只保持一个安装高度，便于机电综合协调;不需要设置检查口或清扫口(因为虹吸式雨水斗的设计可隔截垃圾及大颗粒状物质进入系统以及系统具有自洁功能) ;系统按虹吸式压力流计算可以减小选用管道的管径,工程实践证明可大量减少工程造价。
