API 605-1988 大口径碳钢法兰(中)

1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为～的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

化工部法兰标准GB/T9113~GB9124—2000 法兰标准GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰（1.6~42.0Mpa）GB/T9113.1~.2 整体钢制管法兰（平面）（1.6~2.0Mpa）GB/T9113.3~.8 整体钢制管法兰（凸面）（1.6;2.5;4.0;2.0;5.0;10.0Mpa）GB/T9113.9~.15 整体钢制管法兰（凹凸面）（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9113.16~.20 整体钢制管法兰（榫槽面）（1.6;2.5;4.05.0;10.0Mpa）GB/T9113.21~.26 整体钢制管法兰（环连接）（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T9115.1~.36―1988 平面对焊钢制管法兰（0.25~42.0）MpaGB/T9115.1~.5 （平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6~.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）GB/T9115.17~.23 （凹凸面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.24~30 （榫槽面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.31~.36 （环连接）对焊钢制管法兰（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T13402—1992 大口径碳钢管法兰JB/T79.1~.4—1994 整体铸钢管法兰（1.6~20Mpa,含6.4）；（代JB79－59）JB/T79.1 凸面整体钢制管法兰JB/T79.2 凹凸面整体钢制管法兰JB/T79.3 榫槽面整体钢制管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1~JB/T82.4—1994 对焊钢制管法兰；（代JB82－59）JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊>钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77—1959 法兰密封面型式JB78—1959 铸铁法兰JB79—1959 铸钢法兰JB80—1959 铸铁螺纹法兰JB82—1959 对焊钢法兰HGJ44~HGJ68—1999 钢制法兰（化工部工程建设技术规范）HG20592~HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613~HG20623—1997钢制法兰（化工部标准；欧洲体系）SH3406—1996 石化企业管道法兰ANSI B16.5—1996 管法兰和法兰配件ANSI B16.25—1992 对焊连接端MSS SP44—1991 钢制管道法兰API 605—1998 大口径碳钢法兰。

1.1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

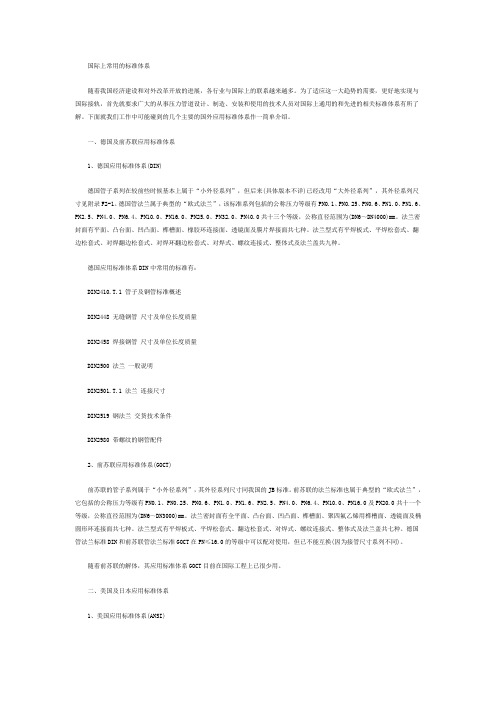

国际上常用的标准体系随着我国经济建设和对外改革开放的进展，各行业与国际上的联系越来越多。

为了适应这一大趋势的需要，更好地实现与国际接轨，首先就要求广大的从事压力管道设计、制造、安装和使用的技术人员对国际上通用的和先进的相关标准体系有所了解。

下面就我们工作中可能碰到的几个主要的国外应用标准体系作一简单介绍。

一、德国及前苏联应用标准体系1、德国应用标准体系(DIN)德国管子系列在较前些时候基本上属于“小外径系列”，但后来(具体版本不详)已经改用“大外径系列”，其外径系列尺寸见附录F2-1。

德国管法兰属于典型的“欧式法兰”，该标准系列包括的公称压力等级有PN0.1、PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0、PN16.0、PN25.0、PN32.0、PN40.0共十三个等级，公称直径范围为(DN6～DN4000)mm。

法兰密封面有平面、凸台面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面共七种。

法兰型式有平焊板式、平焊松套式、翻边松套式、对焊翻边松套式、对焊环翻边松套式、对焊式、螺纹连接式、整体式及法兰盖共九种。

德国应用标准体系DIN中常用的标准有：DIN2410.T.1 管子及钢管标准概述DIN2448 无缝钢管尺寸及单位长度质量DIN2458 焊接钢管尺寸及单位长度质量DIN2500 法兰一般说明DIN2501.T.1 法兰连接尺寸DIN2519 钢法兰交货技术条件DIN2980 带螺纹的钢管配件2、前苏联应用标准体系(GOCT)前苏联的管子系列属于“小外径系列”，其外径系列尺寸同我国的JB标准。

前苏联的法兰标准也属于典型的“欧式法兰”，它包括的公称压力等级有PN0.1、PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0、PN16.0及PN20.0共十一个等级，公称直径范围为(DN6～DN3000)mm。

法兰标准对照法兰外形及连接尺寸GB国标、JB机械部法兰HG化工部法兰美标ASME/ANSL RF法兰JIS（日标）1.0～2.5MPa4.0～16MPa1.0～4.0MPa Class150～Class1500 JIS10k～20k控制阀常用法兰JB机械部法兰美标ASME/ANSL RJ法兰日标德标Class150～Class2500 JIS JIP DIN法兰简述管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

各种法兰的标准1、按化工行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

2、按石化行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过 2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

1.1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

法兰标准及连接形式汇总法兰连接形式符号：对焊：WN; 承插焊：SW；平焊：SO;螺纹：PT；松套LJ；平面：FF;凸台：RF ; 凸面：LM ; 凹面：LF ; 槽面：TG ;榫面：TF; 槽面：GF;环槽面：RJ管法兰及附件标准GB/T9113～GB9124--2000 法兰标准GB/T9113.1～GB/T9113.26-1988 整体钢制管法兰(1.6～42.0Mpa)GB/T9113.1～.2 整体钢制管法兰（平面）(1.6～2.0Mpa)GB/T9113.3～.8 整体钢制管法兰(凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9～.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9113.16～.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21～.26 整体钢制管法兰（环连接）(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T9115.1～.36―1988 平面对焊钢制管法兰（0.25～42.0）MpaGB/T9115.1～.5（平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6～.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）GB/T9115.17～.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.24～30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.31～.36 （环连接）对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T13402----1992 大口径碳钢管法兰JB/T79.1～.4--1994 整体铸钢管法兰(1.6～20Mpa,含6.4)；（代JB79－59）JB/T79.1 凸面整体铸钢管法兰JB/T79.2凹凸面整体铸钢管法兰JB/T79.3榫槽面整体铸钢管法兰JB/T79.4环连接面整体铸钢管法兰JB/T82.1～JB/T82.4—1994 对焊钢制管法兰；（代JB82－59）JB/T82.1凸面对焊钢制管法兰JB/T82.2凹凸面对焊钢制管法兰JB/T82.3榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77----1959 法兰密封面型式JB78----1959 铸铁法兰JB79----1959 铸钢法兰JB80----1959铸铁螺纹法兰JB82----1959 对焊钢法兰HGJ44～HGJ68--1999 钢制法兰（[wiki]化工[/wiki]部工程建设技术规范）HG20592～HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613～HG20623—1997 钢制法兰（化工部标准；欧洲体系）SH3406---1996 石化企业管道法兰ANSI B16.5---1996管法兰和法兰配件ANSI B16.25－1992 对焊连接端MSS SP44--1991 钢制管道法兰API 605---1998 大口径碳钢法兰。
