施工电梯施工方案(完整版)（一）引言概述：施工电梯施工方案是在建设工程中非常重要的一部分，它的设计和实施对于工程的顺利进行有着至关重要的作用。
本文将详细描述施工电梯施工方案的内容，包括施工前的准备工作、施工过程中的安全措施、施工队伍的组织管理、施工材料的选择和施工质量的控制等方面。
正文：一、施工前的准备工作：1. 确定施工电梯的安装位置和数量2. 进行施工现场的勘察和测量3. 开展相关工程的前期准备，如地基加固和电力供应等4. 确保施工方案符合相关法规和标准5. 制定施工计划和安全措施二、安全措施：1. 保证施工现场的安全防护措施完备2. 严格执行安全操作规程，做好施工现场的安全管理3. 配备专业的工作人员进行安全监管和协调4. 安装安全警示标志和应急设备5. 进行施工过程的安全培训和指导三、施工队伍的组织管理：1. 制定施工队伍的组织结构和责任分工2. 提供专业的施工人员和设备3. 协调不同专业的工作人员的配合4. 做好施工材料的供应和管理5. 建立项目的进度和质量监控机制四、施工材料的选择：1. 根据工程的要求，选择适合的施工材料2. 保证施工材料的质量符合相关标准和规定3. 与供应商建立良好的合作关系，保证供应的及时性4. 做好施工材料的验收和入库管理5. 进行施工材料的性能测试和保养工作五、施工质量的控制：1. 制定施工质量标准和验收规范2. 进行施工质量的监督和检查3. 配备专业的质量控制人员进行质量把关4. 搭建质量监控的信息化平台，实时跟踪和分析施工过程中的质量问题5. 做好施工质量的记录和总结，及时进行整改和改进总结：施工电梯施工方案的实施对于工程的顺利进行具有重要意义。
通过施工前的准备工作、安全措施的落实、施工队伍的组织管理、施工材料的选择和施工质量的控制等方面的完备规划和执行，可以保证施工过程的安全性、高效性和质量性。
本文从以上几个大点分析了施工电梯施工方案的完整内容，这些内容将有助于项目的推进和顺利完成。

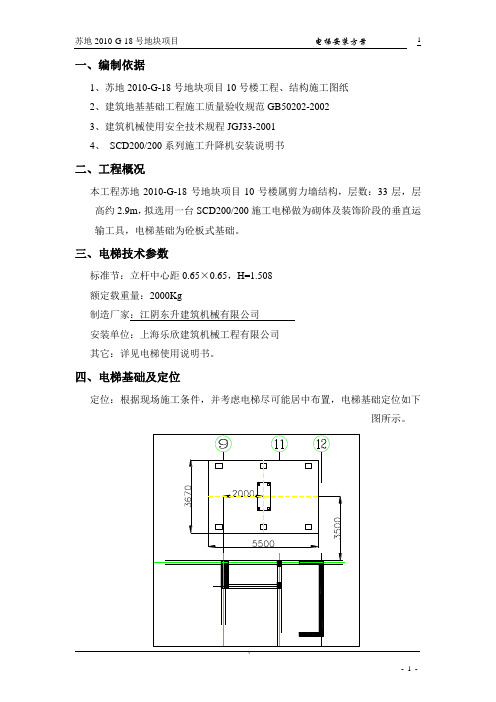

一、编制依据1、苏地2010-G-18号地块项目10号楼工程、结构施工图纸2、建筑地基基础工程施工质量验收规范GB50202-20023、建筑机械使用安全技术规程JGJ33-20014、SCD200/200系列施工升降机安装说明书二、工程概况本工程苏地2010-G-18号地块项目10号楼属剪力墙结构，层数：33层，层高约2.9m，拟选用一台SCD200/200施工电梯做为砌体及装饰阶段的垂直运输工具，电梯基础为砼板式基础。
三、电梯技术参数标准节：立杆中心距0.65×0.65，H=1.508额定载重量：2000Kg制造厂家：江阴东升建筑机械有限公司安装单位：上海乐欣建筑机械工程有限公司其它：详见电梯使用说明书。
四、电梯基础及定位定位：根据现场施工条件，并考虑电梯尽可能居中布置，电梯基础定位如下图所示。
电梯基础：根据电梯的现场使用要求，电梯下部选用混凝土基础，基础尺寸为6000×4000×300（厚）mm、配筋为Φ12@200双层双向的C30混凝土整板基础。
五、施工准备1、对电梯在现场进行准确定位。
2、SCD200/200电梯基础制作，基础混凝土强度等级C30，待强度达到80%以后进行电梯安装。
3、电梯专用电箱，为了满足电梯正常工作，必须配用专用电箱，并根据电梯的定位对电梯电箱合理布置，电梯专用电箱距电梯不得大于5米，电梯正常工作所需要电容量为40KW。
4、准备场地，便于电梯部件的摆入和入场选位。
5、单独埋设一组地线，与固定支脚边缘焊接，接地电阻小于4欧姆。
地线做法如下：用3根φ33长1.5-1.8米钢管制作成1.2米等边三角形垂直打到地下，用50×5的镀锌扁钢将三根钢管焊接连在一起，然后将扁钢焊接在电梯底架上。
六、基础施工方法1、本工程电梯基础电梯基础钢筋采用Φ12@200，双层双向，基础混凝土强度等级为C30，基础顶面应比室外回填土地面高出50㎜。
2、质量要求：⑴、混凝土基础配Φ12@200的钢筋；⑵、预埋底架脚钩须与基础内钢筋连成一体；⑶、砼板表面局部凹凸不大于10㎜；⑷、基础四周设置排水沟，并加装接地装置；⑸、浇筑混凝土之前，须对地面周围场地作平整处理，使地面的地耐力在导架最大高度＞100m时为0.10MPa以上。
施工电梯方案电梯施工方案一、施工目标本次电梯施工旨在安装一个可靠、安全、高效的电梯系统，以方便建筑物内部人员和物品的垂直运输，提高建筑的使用效率。
二、施工范围本次施工包括电梯井的建造、电梯机房的设备安装以及电梯轿厢的组装和调试。
三、施工步骤1. 电梯井的建造根据设计图纸，确定电梯井的尺寸和位置，并在相应的位置进行挖掘和基础施工。
然后按照设计要求进行井壁和井顶的建造，并且安装好井道门。
2. 电梯机房的设备安装根据电梯机房的设计图纸，建造机房，并安装好机电设备，如电梯主机、驱动器、控制柜等。
同时还需按照相关规范进行机房的电气接线和防火措施。
3. 电梯轿厢的组装和调试首先将电梯轿厢的各个组件运输到现场，然后在电梯井内进行组装。
组装完成后，进行电梯的各项功能测试，确保其正常运行。
最后进行安全检查和调试，以确保电梯的运行安全和稳定。
四、施工要求1. 施工过程中需遵守施工安全规范，保证施工人员和周围环境的安全。
2. 施工过程中需按照图纸和设计要求进行施工，确保施工质量。
3. 施工过程中需与建筑施工方进行密切合作，协调好施工进度和各项工作。
4. 施工完成后，需进行安全检查，确保电梯系统的安全运行。
五、施工时间根据工程规模和施工进度，预计施工时间为一个月左右。
六、施工人员本次施工需要具备相关电梯安装经验和操作技能的工程师和技术人员，总共需要约10名工人。
七、施工预算根据项目需求和市场行情，预计施工预算为50万元左右，具体预算将根据实际所需材料和人工费用进行调整和确定。
八、施工风险和控制措施1. 安装过程中可能存在高空作业风险，需提前做好防护措施，确保安全。
2. 电梯系统的质量和性能需经过严格检测和验收，确保施工质量。
3. 施工过程中需按照相关规范进行操作，确保施工安全和质量。
以上就是本次电梯施工方案的主要内容，希望能够为您提供帮助。
如有需要，还请与我们的工程师和技术人员进行详细沟通。
工程施工电梯安装方案一、前期准备工作1.项目组织：成立电梯安装项目组，确定项目负责人和组织结构，明确各成员的职责和任务。
2.预算和采购：编制电梯安装预算，根据需要采购所需的电梯设备和相关材料。
3.设计和审批：委托专业设计机构完成电梯安装的相关设计和图纸，并按照相关法规和规定进行审批。
4.施工计划：根据设计和审批的结果，编制电梯安装施工计划，确定施工的时间安排和工作流程。
二、施工现场准备1.施工场地：对电梯安装所需的工地进行充分的准备，清理现场的障碍物和杂物，确保施工的顺利进行。
2.安全防护措施：制定并实施相应的安全防护措施，包括搭设安全围栏、设置警示标志等。
3.材料验收：确认所采购的电梯设备和相关材料的数量和质量，并进行验收。
三、基础施工1.基坑开挖：根据设计要求，进行基坑开挖，确保基坑的尺寸和深度符合要求。
2.基座施工：在基坑内铺设基座，修整基座的表面，确保基座的平整度和稳定性。
3.基础混凝土浇筑：将混凝土倒入基坑中，进行振实和养护，确保基础的牢固度和稳定性。
四、设备安装1.底坑安装：在基础上安装底坑，并加固固定底坑，确保底坑的稳定性。
2.井道搭设：根据设计要求，在底坑内搭设井道，确保井道的垂直度和平整度。
3.电梯轨道安装：将电梯轨道按照设计要求安装在井道内，确保轨道的水平度和垂直度。
4.看门狗和导轨安装：将看门狗和导轨安装在电梯轨道上，确保其稳定性和可靠性。
5.机房安装：根据设计要求，在安全的位置搭建机房，并将电梯机器人安装在机房内。
6.电气设备安装：将电气设备如电动机、控制柜等安装到机房内，并进行电气连接。
五、调试和验收1.设备调试：在安装完成后，对电梯设备进行调试，确保其正常运行和安全可靠。
2.相关测试：包括电梯的负载测试、速度测试、平衡测试等，确保电梯各项指标符合设计要求。
3.相关验收：按照相关法规和规定，进行电梯安装的验收工作，包括设计验收和监理验收等。
六、后期维护1.维护人员培训：对维护人员进行培训，使其了解电梯设备的操作和维护方法。
电梯安装施工方案 (2)
电梯作为现代化建筑不可或缺的组成部分，其安装施工方案至关重要。
本文将
就电梯安装施工中的关键步骤和注意事项进行详细介绍。
施工前准备
在进行电梯安装的施工前，需要充分准备工作，包括但不限于：
•对电梯井道进行勘测，确保井道尺寸符合要求
•确定电梯进出口位置，进行现场标注
•安排专业人员对施工现场进行安全评估
施工步骤
1. 井道准备
在确定好电梯井道尺寸并进行必要的清理后，需进行井道墙体的处理，确保墙
体平整、结实。
同时安装好井道顶、底轨道，确保轨道的安装水平度和垂直度。
2. 电梯设备安装
安装电梯设备前，需将设备吊装至井道内，并确保设备位置准确无误。
安装电
梯轿厢、驾驶盒、导轨等组件，并进行严密固定，确保安装牢固。
3. 电气连接
完成设备安装后，需进行电气连接工作。
这一步骤需要由专业电气工程师进行，确保电气连接准确无误，同时进行相应的电路测试。
4. 调试与测试
安装完成后，需进行电梯的调试和测试工作。
通过测试，确保电梯运行平稳、
无异常，同时进行安全检测，保证电梯的安全性。
施工注意事项
•电梯施工需要由专业的施工队伍进行，禁止未经培训的人员进行施工作业。
•严格按照电梯设备的安装说明书进行施工，避免出现错误安装导致的安全隐患。
•在施工现场严格执行安全操作规程，确保施工过程中的安全。
综上所述，电梯安装施工方案包括施工前准备、施工步骤和注意事项。
只有严格按照施工要求进行施工，才能确保电梯的安全性和可靠性。
电梯安装工程施工方案完整版一、工程概述二、工程准备工作1.确定电梯房的位置和尺寸，并按照相关规定进行合理布置。
2.制定工程施工方案，明确工程的目标、施工工序和时间节点。
3.预先采购电梯设备，确保材料的及时供应。
4.准备施工所需的人员和机械设备，包括工程经理、施工队员、吊装设备等。
三、工程施工流程1.确定电梯井道的位置和尺寸，进行地面的施工准备工作，包括挖掘井道、浇筑地基、建造井道墙面等。
2.安装井道导轨系统，包括导轨支撑架、导轨、悬挂装置等。
3.安装电梯轿厢和对重，包括安装底坑、厢壁、门、控制系统等。
4.完成电梯门的安装，包括门套、门体、限位装置等。
5.进行电梯机房和井道电气系统的安装，包括电动机、按钮、控制柜等。
6.进行电梯井道和机房的防腐漆和保温层处理工作。
7.进行电梯的调试和试运行，包括对各个部件的检验和操作性能的测试。
8.完成电梯工程的验收和交付，并进行相关的安全培训。
四、施工安全措施1.制定并执行相应的安全管理制度，明确责任人和工作流程。
2.严格遵守相关的安全操作规程，保证施工人员的人身安全。
3.安装必要的临时围护栏和安全防护设施，确保施工过程中的安全。
4.对施工人员进行相关的安全培训，提高其安全意识和应急处理能力。
5.经常清理施工现场，防止杂物和灰尘影响施工质量和安全。
6.对施工现场的进出口进行控制，禁止未经许可人员进入。
五、工程质量控制1.严格按照相关技术要求和图纸进行施工，保证工程质量的合格。
2.验收和检查电梯设备的材料和制造工艺，确保其符合标准和规范。
3.做好电梯设备的保护和防护工作，避免因施工疏忽导致损坏。
4.完成施工后的相关试验和测试，确保电梯设备的正常运行。
5.对施工质量进行全面检查和验收，并对不合格项目进行整改和返工。
六、工程总结和交付1.在工程完成后，对电梯设备进行全面检验和测试，并确保其完好无损。
2.进行工程验收和竣工报告的编写，总结工程施工的经验和教训。
3.进行相关的安全培训和技术交底，确保业主和使用者的正常使用和维护。
电梯安装施工方案（标准）
一、前言
本文旨在就电梯安装施工方案进行详细介绍，包括施工前的准备工作、现场施工流程、施工过程中的安全注意事项等内容，以确保电梯安装过程顺利进行，达到安全、高效的目的。
二、施工前的准备工作
1.项目准备：了解项目需求、施工范围和时间计划。
2.工程测量：对安装位置进行精确测量，确定安装方案。
3.材料准备：确认所需的电梯设备和施工材料，保证全面供应。
4.人员培训：对施工人员进行相关安全培训，确保操作规范。
三、现场施工流程
1.基础施工：进行电梯井筒的基础施工，确保承重能力。
2.安装主骨架：安装电梯主骨架，保证稳定性。
3.安装轿厢：安装电梯轿厢和轿厢门，调试运行。
4.电气接线：进行电梯电气接线，确保运行顺畅。
5.调试与验收：进行全面调试和验收，保证安装质量。
四、施工过程中的安全注意事项
1.人员防护：施工人员必须穿戴符合安全标准的防护装备。
2.现场防火：严格控制明火，确保现场安全。
3.设备操作：保证设备正确操作，避免安全事故。
4.现场秩序：维护施工现场秩序，避免安全隐患。
5.紧急预案：制定紧急预案，应对意外情况。
五、总结
电梯安装施工方案是一个综合性强、技术要求高的工程，只有在严格按照施工方案执行的情况下，才能确保工程顺利进行，最终实现安全、高效的目标。
希望所有参与电梯安装施工的相关人员，密切关注施工细节，严格遵守安全规范，共同努力完成施工任务。
以上为电梯安装施工方案的基本内容，希望能为相关工程施工提供一定参考和指导。
电梯安装工程施工方案1. 施工前准备1.1 工程资料准备- 完成电梯设计文件、施工图纸、技术说明书、安全技术措施等资料的审核和接收。
- 准备施工所需的各种证件、批文、合同、协议等。
1.2 施工现场准备- 确定电梯安装位置，并进行地面、井道、机房的施工。
- 准备施工所需的各种设备和工具。
- 确定施工人员，并对施工人员进行安全教育和技术培训。
1.3 施工计划准备- 制定详细的施工计划，包括施工进度、人员安排、材料供应等。
2. 施工过程2.1 井道施工- 根据设计要求，进行井道的挖掘、支模、混凝土浇筑等施工。
- 确保井道内壁光滑，无突出物，并符合电梯运行要求。
2.2 电梯轿厢安装- 按照设计要求，进行轿厢的安装，包括轿厢框架、轿厢门、轿厢顶等。
- 确保轿厢安装牢固，运行平稳，符合电梯运行要求。
2.3 导轨安装- 按照设计要求，进行导轨的安装，包括导轨支架、导轨、导轨接头等。
- 确保导轨安装水平、牢固，符合电梯运行要求。
2.4 电气设备安装- 按照设计要求，进行电气设备的安装，包括控制柜、电缆、电动机等。
- 确保电气设备安装牢固，接线正确，符合电梯运行要求。
2.5 电梯调试- 对电梯进行空载运行试验，检查电梯运行是否平稳，是否存在异常声音、震动等。
- 对电梯进行负载运行试验，检查电梯是否能够正常载重，是否存在异常情况。
2.6 验收- 完成电梯安装后，组织相关单位进行验收，确保电梯安装符合设计要求，运行正常。
3. 施工后管理3.1 施工资料归档- 对施工过程中产生的各种资料进行整理、归档，以备查验。
3.2 设备维护- 对电梯进行定期检查、保养，确保电梯的正常运行。
3.3 安全监控- 对施工现场进行定期安全检查，确保施工现场的安全。
4. 施工安全措施- 严格遵守国家和地方有关施工安全的规定，确保施工过程中的人员安全。
- 对施工现场进行定期安全检查，发现问题及时整改。
5. 施工质量保证- 严格按照设计要求进行施工，确保施工质量。
施工电梯安装施工方案一、引言施工电梯是在建筑工地上进行垂直运输和搬运工人、材料等重要设备，为确保施工安全和高效率，安装施工方案必不可少。
本文将详细介绍施工电梯的安装施工方案，从设备选型到施工流程等方面进行分析和说明。
二、设备选型1. 施工电梯的类型根据工地的特殊需求，施工电梯主要分为升降机、悬吊式施工电梯和爬升式施工电梯。
选择合适的类型要根据工地的需求、施工环境、空间限制和标准规定等因素综合考虑。
2. 设备性能要求在设备选型时，需要考虑施工电梯的最大承载重量、额定速度、高度、电源要求等。
同时，还需要确保设备符合国家和地方相关的安全标准和规定。
三、场地准备1. 确定施工电梯的位置根据施工现场的布局和工作需要，确定施工电梯的位置。
确保施工电梯的位置满足施工流程的要求，并且不影响其他施工工序的进行。
2. 场地平整和承重能力施工电梯所需要的场地应该具备足够的承重能力和平整度，以确保设备的安全运行。
在施工前，应对场地进行检测，确保场地的承重能力满足施工电梯的需求。
3. 施工电梯的固定为了确保施工电梯的稳定性，在施工前需要进行固定。
可以采用地锚或钢管等方式将施工电梯牢固固定在地面上，以防止设备的晃动和倾斜。
四、施工流程1. 安装电梯主体结构首先，根据设备选型确定的施工电梯类型，进行电梯主体结构的安装。
这包括安装电梯柱塔、钢丝绳、安全门等主要组件。
2. 安装电梯吊笼在电梯主体结构安装完成后，进行电梯吊笼的安装。
根据设计要求和施工图纸，将电梯吊笼安装在电梯主体结构上，并进行固定。
3. 安装电气系统接下来，进行电气系统的安装。
包括电梯控制系统、电源线路、安全保护装置等，确保电梯的正常运行和安全性。
4. 安装传动系统最后，安装传动系统，包括电机、减速器、传动轮等。
确保电梯能够正常运行、起升和下降。
五、安全考虑1. 安全栏杆和保护装置的安装在施工电梯安装过程中，要确保安装的安全栏杆和保护装置符合国家安全标准，为工人和设备提供足够的保护。
电梯安装工程施工方案(完整版) 电梯施工方案范本1. 引言本文档旨在提供一份电梯安装工程施工方案的完整版，以供参考和执行。
施工方案的制定旨在确保电梯安装工程的顺利进行，并确保施工过程的安全和质量。
2. 项目概述本项目是为某个建筑完成电梯的安装工程。
所选电梯系统将满足建筑的需求，并符合所有适用的安全标准和法规。
3. 施工策略3.1 开工前准备在开始施工之前，我们将进行全面的准备工作，包括但不限于：- 确定电梯系统的基本参数和技术要求；- 确定施工进度和计划；- 安排相关人员和设备的调配；- 确保所需材料的到位。
3.2 地基和混凝土工程地基和混凝土工程是电梯安装工程的基础，我们将按照以下步骤进行施工：- 检查场地条件和土质情况；- 进行地基处理和加强措施；- 进行混凝土浇筑和固化。
3.3 机房和井道施工在机房和井道的施工阶段，我们将执行以下任务：- 安装机房的墙体和天花板；- 安装机房内部设备和管道布置；- 安装井道壁板和地板；- 安装井道门和门架。
3.4 火警控制和安全系统施工在火警控制和安全系统施工阶段，我们将进行以下工作：- 安装火警控制系统，确保有效的火警报警和应急处理；- 安装电梯安全系统，包括紧急停止、救援设备和报警装置。
3.5 电梯设备安装在电梯设备安装阶段，我们将按照以下步骤进行施工：- 安装电梯轿厢和对重；- 安装电梯导轨和导轨支架；- 安装电梯门系统和门机；- 安装电梯驱动系统和控制系统。
3.6 调试和验收在施工完成后，我们将进行电梯系统的调试和验收工作，以确保其安全可靠，达到相关标准和要求。
4. 安全措施在整个施工过程中，我们将严格按照相关法规和标准执行各项安全措施，包括但不限于：- 使用符合安全要求的工具和设备；- 配备专业的安全人员并进行培训；- 定期检查施工现场的安全隐患并及时处理；- 保证工作人员的个人防护措施到位。
5. 质量保证我们将确保电梯安装工程的质量符合相关标准和要求，包括但不限于：- 严格按照设计和规范执行施工工艺；- 使用符合要求的材料和设备；- 进行严格的质量检查和测试；- 执行必要的纠正和改进措施。
施工升降机安装与拆卸案编制：审核：技术负责人：一工程名称: .设备型号：二、作业任务概况：1、工程概况：本工程位于南莲路，建筑高度米。
由（）承建。
结合该工程实际情况，确定选用SC200/200升降机，本工程电梯安装形式为直梯直接附墙。
2、电梯选型：SC200/200（）。
SC型施工升降机是按国际GB/T10054<施工升降机技术条件>生产。
由刚结构、轿厢、传动机构、安全装置及电气等部分组成。
在安装之前，必须了解其独特性能，熟悉其机械和电气原理。
在作业中必须格遵守GB10055《施工升降机安全规则》。
34、安装高度：首次安装高度米,以后自升至使用高度5、安装时吊装参数：最大起重量为2T。
6、安装现场条件：见电梯平面布置示意图。
7、质量安全目标：一次性验收合格，杜绝安全事故。
三、编制依据：本施工升降机安装施工案设计是依据（）生产的SC200/200B、SCD200/200、SC200/200BV 、SC200/200TP1、SC200/200E、SC200/200L、SC200/200L 施工升降机《使用说明书》等技术文件及国标等有关安全技术标准、规程进行编制。
为确保施工升降机安装施工的安全与质量，在全施工过程中应认真参照本案执行。
本案未尽事宜，应遵循参照有关技术标准，安规执行。
1、《SC系列施工升降机使用说明书》2、《建筑地基基础工程施工质量验收规》（GB50202-2002）3、《施工升降机》（GB/T10054-2005）4、《施工升降机安全规程》（GB10055-2007）5、《吊笼有垂直导向的人货两用施工升降机》（GB26557-2011）6、《建筑施工升降机设备设施检验标准》（JGJ305-2014）7、SCD200/200L电气原理图；8、建筑机械使用安全技术规程JGJ33—2010；9、GB5306 特种作业人员安全技术考核管理规则；10、GB6720 施工升降机安全技术考核标准；11、GB/T8918、GB/T5972钢丝绳的选用安装、维护、检验和报废规定；12、GBJ232 电气安装工程施工及验收规；四、作业法及要求：（一）安装设备：根据现场条件及吊装能力要求，确定选用就近塔式起重机进行吊装。
（二）作业前准备组织工作：（1）向工程项目部提供该机基础施工图、附墙式及安装案。
（2）基础连接件按要求施工，并进行结构尺寸验收，由施工单位提供质量验收资料。
（3）安装所需材料、吊具、工具配备齐全。
（工具、材料清单附后表）（4）电梯电源（60KW）接至基础并配备100A×2漏电保护器，采用标准配电。
（5）安装部件按安装顺序分类，分批放置安装位置附近。
（6）安装场地平整通畅，电梯安装位置上障碍物已拆除。
（7）对停放一个月以上的电梯进行全面检修及保养并核对安装部件如有缺失及时补全。
升降机的安装4.1安装前的准备为了快速、安全、低成本的安装好您的施工升降机,在安装开始前请做好以下准备工作。
1.请安全监督部门确认升降机的安装地点是否符合有关规定和要求。
2.保证安装现场有良好的电力供应,工地应将升降机用电接至升降机附近不超过5米围,准备好合适的起重设备0口汽车吊或汊车等),使道路畅通,并有足够的空地存放各种零部件等。
3.按3,3的说明,准备好基础,应保证将基础上的预埋件浇埋到正确的位置。
应尽可能使升机安装得靠近建筑物,这样可以使附墙架及登楼装置的安装得以简化。
但附墙距离至少应为1.Bm。
4.按照发货清单逐项进行检查,如有损坏或遗漏,请在货物到达一报告负责的运输公司或本厂有关部门。
5.如果升降机是已使用过的,安装前请先按“维修及保养”一章对升降机进行检查。
6.准备好电力供应,接好通到施工现场的电缆。
电缆采用3×托+2×1O,以使电缆上的电压值降为最小值,电缆上的电压降可按图4-1进行计算。
图⒋1 电压降计算7,安装人员在整个安装过程中,必须仔细检查所有零部件,如有损坏,必须更换或修理。
8.安装现场应适当隔离,并设置警告标志。
9.安装过程中,应将笼顶操纵盒移到吊笼顶上,并将笼顼操纵盒的“加节/运行”开关拧到“加节”状态,在整个安装进程中,均应在吊笼顶上进行操作。
4.2主要部件的安装主要部件的安装容包括基础构架、导轨、三节标准节、吊笼、地面围栏、电缆框、电气线路等,安装步骤如下:1.把基础表咖干净,去掉地脚架的杂物和积水,将基础构架摆放到基础上面,用4×150的螺栓将基础构架和基础连在一起。
2.将二节标准节安装在基础构架上检查水平与附墙的距离。
基础构架的调整可通过基础构架与基础之间加垫片进行。
如图4-2所示,尽可能将垫片放在靠近点1、2、3或4的地,直到基础构架水图4-2平为止。
然后稍将螺栓拧紧,但不要拧的太紧。
在两个向上检查导轨架的垂直度(用水平仪或铅垂线)。
然后将螺栓拧紧,螺栓拧紧后应重新检查垂直度,如果符合要求,则在图4-2的5和6点加垫片垫好。
基础构架固定螺栓拧紧力矩为⒛公斤。
标准节之间螺栓拧紧力矩为3sON。
Ⅲ。
3.安装左、右吊笼,把吊笼上导向滚轮松开,电机制动器松闸(置式),用起重设备将吊笼吊到安装位置,使传动板上的小齿轮与标准节上的齿条啮合,导向滚轮抱住标准节的主弦杆,漫漫将吊笼放下。
就位后,重新装好导向滚轮,通过导向滚轮的偏心轴调整导向滚轮与主弦杆间隙为0。
4~0.smm,然后,调整传动板背后的两个背轮,使之与齿条背面接触。
并使小齿轮与齿条的侧隙0.2~0。
smm,接触斑点沿齿高应≥硐%,沿齿长应≥sO%。
对于顶置式传动装置的安装,应先按装吊笼,调整好各滚轮的位置,然后再装一节标准节,最后将上传动装置上各导向滚轮松开,吊到安装位置,此时电机制动器应松闸,使减速器小齿轮与齿条正确啮合,漫漫将上传动装置放下,用销轴将传动部分的耳板和吊笼的连接板固定住,装土轴端挡板(或开口销),调整上传动部分的各导向滚轮,使其与主弦杆间隙为0.4~0.5㎜,调整导轮的偏心轴,使小齿轮与齿条的啮合侧隙为0.2~0.5㎜4.吊笼在标准节上安装调整好后,或传动装置安装调整好后,重新使电机制动器合闸。
5.按次序安装外围栏并调整好外围栏与吊笼之间的相互位置,以及各碰铁位置,用冲击钻在地面上钻出30㎜,用短插销(30㎜螺纹钢或30㎜膨胀螺栓)固定住。
6.安装电缆框在两吊笼两侧,注意要把电缆从框底拉出5m左右。
然后,用螺栓将电缆框固好。
如果采用电缆滑车,则应安4.6.2的说明安装滑车等。
7.如果升降机带有对重,则应将对重块及其缓冲弹簧等装好,法见4.4。
8.接通好升降机的电气线路,检查各功能是否正常。
如果发现升降机的运动向与操作开关指示的向不同的话,可切断电源,调换两根电缆的联接即可。
9.装好导轨架上的限位撞块(见4.7),使吊笼的限位开关及总极限开关能起固定作用。
10.导向滚轮、齿轮、齿条、背轮、门等处应按“润滑图表”一节的说明进行润滑。
4.3导轨架的加高随着建筑物的增高,导轨架需要通过增加标淮节来加高,加高过程中,应注意以下几点:1.标准节应贮存在靠近安装现场的干燥处。
2.加高导轨架时,附墙架、电缆导向架、过道竖杆、对重钢丝绳、电缆等都要相应加高,具体法见以后各节。
3.升降机运行时,应注意头部不要伸出吊笼顶部围栏外,以免碰伤。
4.加高时,应在吊笼顶部操作,笼顶操纵盒的“加节/运行”开关应拧到“加节”位置,吊笼顶部只能同时装载相当于二节标准节和三个人的重量。
4.3.1导轨架加高的泫和步骒如下:1.将笼顶操纵盒上的“加节/运行”开关拧到“加节”位置,装上吊笼顶上的安全围栏和吊杆。
2.用吊杆(或吊车)吊二节标准节到吊笼顶上。
3.把吊笼尽可能开到靠近导轨架的顶部,折下导轨架顶部的限位撞块,以及导轨架顶部的防雨套。
注意:吊笼开动时,标淮节不要悬吊在空中。
4.吊起一节标准节,在接头外表面,齿条联接销上滁抹2号锂基润滑脂。
5.把标准节安放到导轨架顶部,上好螺栓。
松开吊钩,吊笼下行到一适当位置,用3sON·m的力矩拧紧标准节联接螺栓。
重复上述工作,直到所需高度。
6.安装标准节的同时,应相应地安装电缆导向架、附墙架及电缆滑车导轨等,具体面见后面各节。
7,对于有对重的升降机,导轨架的加高见4,4的有关容。
8.安装完毕,套上防雨套,并重新装好限位撞块,用经纬仪检查导轨架对底座平面的垂直度,导轨架管臂对底座水平面的垂直度偏差不得大于表4-1的规定。
表在4-19.当升降机安装到一定高度时,应进行坠落试验。
10.当升降机高度大于1.0米时,导轨架安装如下:a.先装标准节I、Ⅱb. 再装加厚标准节c.装过渡标准节,将涂有深兰色标记处向下;d,最后安装普通标准节。
注意：起重设备的额定起重量应≥3吨。
不要在悬吊的重物下面行走。
4.4.1.2天轮的安装。
1.用吊杆把天轮、绳架及钢丝吊到吊笼顶部。
2.把吊笼开到离导轨架顶部处,用吊杆把天轮吊到导轨架顶部,并用螺栓固定好。
3.把钢丝绳从天轮上的滑轮槽中穿过,一直延伸到地面上的对重块上。
注意：在风速很大的恶劣气候条件下安装时,应停止作业钢丝绳应按图4-3所示式从转盘或绳架上放出,以免绳索扭曲引起断裂。
4.将支架和钢丝绳安装在吊笼顶上。
当有绳索均衡器时,应按图4一4把钢丝绳在均衡器上绕好。
图4-3绳的放出图⒋4 有均衡器时,绳的安装图⒋5 单钢丝绳无均衡器安装示意图单钢丝绳按图4-5安装5.地面操作人员把绳索安装应按发货清单装够或按当地安全规的要求选用。
6.调整钢丝绳的长度,使绳索均衡器的限位开关正好位于凸轮的中部。
9.保证吊笼与缓冲器接触时,天轮间的距离与其缓冲器接触时,吊笼与天轮间的距离均不小于6.3m。
4.4.1,3导轨架的加高1.把所需数量的标准节、附墙架及电缆导向架等运到建筑物旁空地上。
2.把笼顶操纵盒移到吊笼顶部,并将其上的“加节/运行”开关拧到“加节”位置。
3.在吊笼顶部放三节标准节,把吊笼开到导轨架顶端。
4.拆下限位撞块,小心地开动吊笼停在地面缓冲器上,并把钢丝绳的上端用绳索卸工具(工具自备)固定在导轨架上(见图4-7).5.取下天轮上的绳索保护盖,把钢丝绳从均衡器中取出,将绳挂在导轨架上或将其放在顶楼上(如便的话)。
6,拆下并用吊杆将天轮吊走。
7.安装所需数量的标准节、附墙架及电缆导向架等。
注意:当吊笼上、下运行时,应注意导轨架上的钢丝绳。
8.把天轮重新装到导轨架顶上。
9,将吊笼往下开到钢丝绳处。
放出对应于导轨架增加高度的钢丝绳长度,多余的钢丝绳放在吊笼顶上,端部固定在吊笼上,将吊笼小心地开到导轨架顶端。
10.把钢丝绳重新装到天轮滑轮上,并把另一端装到绳索均衡器上,装好天轮上的绳索保护盖板。
11.调整钢丝绳长度,使均衡器上的限位开关位于凸轮的中部。
对于单钢丝绳每次放长之后均应调整座上的限位开关。
