常用树脂牌与性能参数表

二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。

2.1、标准型双酚A在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。

表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。

表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.22.32.4①浇铸体后固化处理：采用MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃下1hr。

②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。

2.52.6、PU2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。

二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。

2.1、标准型双酚A在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。

表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。

表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.22.32.4①浇铸体后固化处理：采用MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃下1hr。

②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。

2.52.6、PU2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。

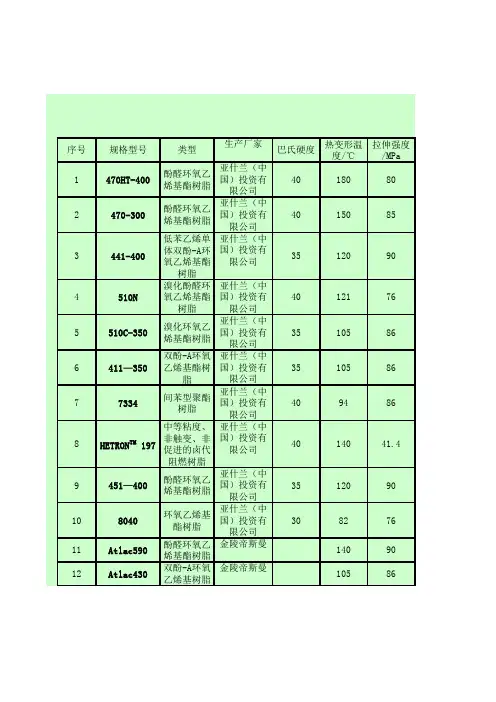

序号规格型号类型生产厂家巴氏硬度热变形温度/℃拉伸强度/MPa1470HT-400酚醛环氧乙烯基酯树脂亚什兰（中国）投资有限公司40180802470-300酚醛环氧乙烯基酯树脂亚什兰（中国）投资有限公司40150853441-400低苯乙烯单体双酚-A环氧乙烯基酯树脂亚什兰（中国）投资有限公司35120904510N 溴化酚醛环氧乙烯基酯树脂亚什兰（中国）投资有限公司40121765510C-350溴化环氧乙烯基酯树脂亚什兰（中国）投资有限公司35105866411—350双酚-A环氧乙烯基酯树脂亚什兰（中国）投资有限公司351058677334间苯型聚酯树脂亚什兰（中国）投资有限公司4094868HETRON TM 197中等粘度、非触变、非促进的卤代阻燃树脂亚什兰（中国）投资有限公司4014041.49451—400酚醛环氧乙烯基酯树脂亚什兰（中国）投资有限公司3512090108040环氧乙烯基酯树脂亚什兰（中国）投资有限公司30827611Atlac590酚醛环氧乙烯基酯树脂金陵帝斯曼1409012Atlac430双酚-A环氧乙烯基树脂金陵帝斯曼10586常13Atlac382丙氧基双酚A富马酸不饱和聚酯树脂金陵帝斯曼1206214A400-972间苯型不饱和聚酯树脂金陵帝斯曼958015Atlac382H 丙氧基双酚A富马酸不饱和聚酯树脂金陵帝斯曼1207016A400-976A 间苯型不饱和聚酯树脂金陵帝斯曼958217Atlac430YT 溴化乙烯基酯树脂金陵帝斯曼36918218Atlac750溴化乙烯基酯树脂金陵帝斯曼3610875-8519P65-901邻苯型不饱和聚酯树脂金陵帝斯曼44858020Atlac490-901对苯型不饱和聚酯树脂金陵帝斯曼401256021A410-901间苯二甲酸/新戊二醇型不饱和聚酯树脂金陵帝斯曼1078522Palatal FW-02通用型邻苯类不饱和聚酯树脂金陵帝斯曼40827823SW977S 高性能乙烯基酯树脂上纬精细化工43-55205-21062-7624SW907酚醛（NOVOLAC）型环氧乙烯基树脂上纬精细化工40-46143-14876-9025SW907S酚醛（NOVOLAC）型环氧乙烯基酯树脂上纬精细化工40-46148-15276-9026SW901标准型乙烯基酯树脂上纬精细化工32-38100-10276-9727SW961UP树脂上纬精细化工≥38≥117≥5328SW963对苯型不饱和聚酯树脂上纬精细化工361025029SW905-2溴化反应型阻燃树脂上纬精细化工38-45108-11276-9030SW900乙烯基酯树脂上纬精细化工40-46160-16576-9031SW984钢材用底涂树脂乙烯基酯树脂上纬精细化工32SW CP95混凝土用底涂乙烯基酯树脂上纬精细化工33MFE-2双酚-A环氧乙烯基树脂华东理工451108534MFE-W1（W2-1)酚醛环氧乙烯基树脂华东理工451337535MFE-W3(W2-3)酚醛环氧乙烯基树脂华东理工451508036MFE-W4(W2-4)酚醛环氧乙烯基树脂华东理工17580373201异氰酸酯改性乙烯基酯树脂华东理工4510075383202异氰酸酯改性乙烯基酯树脂华东理工4510278399406间苯型不饱和聚酯树脂华东理工1057340MFE-7双酚-A环氧乙烯基酯树脂华东理工451087541R-806双酚A型乙烯基酯树脂上海昭和40110-11569-8942R-802双酚A型乙烯基酯树脂上海昭和35100-11069-8943H-600EX 酚醛乙烯基酯树脂上海昭和42151-16169-7944H-630EX 变性酚醛乙烯基酯树脂上海昭和42151-16169-7945S-510溴化阻燃型乙烯基酯树脂上海昭和42135-14539-5946S-520溴化阻燃型乙烯基酯树脂上海昭和34108-12069-7947S-550溴化阻燃型乙烯基酯树脂上海昭和34108-12069-7948SS-1PAPI改性的双酚A环氧乙烯基酯树脂上海舜胜35-40105-11076-9549SS-2TDI改性的双酚A环氧乙烯基酯树脂上海舜胜35-40100-10874-9550CR-690酚醛环氧乙烯基酯树脂江苏沃盾1507051CR-670酚醛环氧乙烯基酯树脂江苏沃盾1357052CR-822双酚A环氧乙烯基酯树脂江苏沃盾1057853CR-520溴化环氧乙烯基酯树脂江苏沃盾1057854CR-832双酚A环氧乙烯基树脂江苏沃盾10875555418对苯型不饱和聚酯树脂优必佳4010250566390D 邻苯型不饱和聚酯树脂优必佳408472574183优必佳582960双酚-A环氧乙烯基树脂长兴合成树脂（常熟）3511089.6592931对苯不饱和聚酯树脂长兴合成树脂（常熟）441157760富丽FL-197双酚A型不饱和聚酯树脂江苏富菱451155561富丽FL-199间苯型不饱和聚酯树脂江苏富菱451205562富丽FL-883乙烯基型不饱和聚酯树脂江苏富菱451055563富丽FL-3301双酚A型不饱和聚酯树脂江苏富菱451005564富丽FL-H-937不饱和聚酯树脂江苏富菱4510012065富丽FL-430环氧乙烯基不饱和聚酯树脂江苏富菱421006566富丽FL-883乙烯基型不饱和聚酯树脂江苏富菱4510555富丽FL-411环氧乙烯基脂类的不饱和聚酯树脂江苏富菱451057567富丽FL-F889不饱和聚酯树脂江苏富菱448065682201乙烯基树脂天津奥邦50110≥200692202乙烯基树脂天津奥邦40140≥20070306树脂天津奥邦36≥45≥60 71306S树脂天津奥邦42≥65≥60 72196树脂天津奥邦36≥45≥60 73196S树脂天津奥邦45≥65≥6574199树脂天津奥邦48≥105≥7075F3301树脂天津奥邦50≥100≥20076YJ-B防腐呋喃树脂呋喃天津奥邦77213酚醛树脂酚醛环氧乙烯基树脂天津奥邦双酚A环氧乙烯基树脂天津雷可德3510480789102拉伸模量/Gpa 断裂延伸率/%弯曲强度/Mpa弯曲模量/Gpa线性收缩率/%固含量/%苯乙烯含量/%推荐用途3.53150 3.58.333内衬3.63-4130 3.88.333内衬3.35-6145 3.47.533内衬3.43-4138 3.68.437阻燃3.25-6150 3.47.835阻燃3.25-6150 3.47.845内衬3.584.4138 3.727.341加强3.59 1.379.4 3.7337.531.5阻燃3.3 5.6138 3.558内衬2.98.0-101303.38.240底漆树脂3.54155 3.661-66内衬3.6 5.0-6.0150 3.459-65食品级常用树脂性能汇总表3.4 2.1113 3.4食品级3.3 3.5130 3.355-61内衬3.33115 3.350-54内衬3.24135 3.355-62食品级3.2 5.5135 3.257-65内衬3.6 3.0-4.5140-150 3.761-64阻燃3.73144 3.859-65加强3 2.1115 3.5550-56加强3.64.4150 3.95PVC/FRP界面3.6 2.8138 3.759-65设备外表层3.5-3.8 1.5-2.590-120 3.8-4.210.572.5±2.0内衬3.4-3.7 2.5-4.0117-138 3.6-3.99.565内衬3.4-3.7 2.5-4.0124-145 3.7-4.1967内衬3.3-3.65.0-6.0117-138 3.1-3.5855内衬2.5-3.0130-140 3.4-4.07.0-8.030内衬2.5-3.0130-140 3.4-4.07.5-8.535内衬1.5-2.090-1203.4-4.0 6.0-7.025阻燃3.0-4.090-120 2.9-3.57.5-8.540阻燃3.0-4.090-120 2.9-3.57.5-8.540阻燃3.4-3.75.5-6.0110-140 3.5-3.9 4.0-5.063±2内衬3.3-3.6 6.0-7.0120-160 3.1-3.5 4.0-5.063±2内衬3.4 2.8135 3.733内衬3.5 2.8140 3.835内衬3.35135 3.445内衬3.4 3.5135 3.537阻燃3.4 3.4135 3.545内衬3.1 2.5100 3.5加强3.64125 3.5加强设备外表面3.4 5.1147 3.5842-45内衬3.342.5-45.5加强3.32105 3.555-61内衬32102 3.557-63内衬3.22100 3.556-62内衬32105 3.556-62内衬9.122107.765-71阻燃3.3 2.5115 3.758-64内衬3.22100 3.555.5-61.5食品级3.23115 3.752-58内衬3.13110 3.460-66内衬≥3.0≥20053-65内衬≥3.0≥20053-65内衬≥3.0≥8060-66加强≥2.2≥9062-67加强≥3.0≥8060-66加强≥3.0≥12064-68加强≥2.0≥12062-68内衬≥3.0≥20053-62内衬75-813.17 5.2158 3.44内衬备注低粘度、非预促一种弹性体改性树脂，可在防腐衬里应用中增加一层底面聚氯乙烯与玻璃钢间粘接剂替代石蜡树脂专为有机溶剂和高温设计对氧化性介质具备优异的抗性一种高交联的甲基丙烯酸改性酚醛环氧树脂一种甲基丙烯酸改性酚醛环氧树脂一种甲基丙烯酸改性双酚A环氧树脂一种溴化双酚A环氧树脂为基础的阻燃乙烯基树脂，氧指数31一种甲基丙烯酸改性双酚A环氧树脂替代石蜡树脂以海特酸和新戊二醇为主要原料，阻燃，氧指数34食品级以邻苯二甲酸酐、顺丁烯二酸酐和标准二元醇为主要原料合成的用于耐腐蚀玻璃钢制品用于耐高温耐腐蚀玻璃钢制品用于普通玻璃钢制品用于冷却塔用于普通玻璃钢制品用于高强度玻璃钢制品用于耐高温耐腐蚀玻璃钢制品用于耐高温耐腐蚀玻璃钢制品对酸碱及酸碱交替有优良的耐腐蚀性能，其制品工作温度可达140℃以上用于手糊玻璃钢制品，防腐涂层。

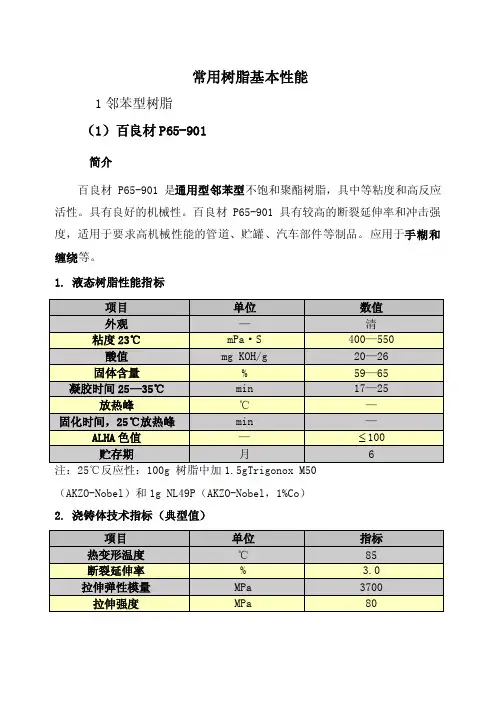

常用树脂基本性能1邻苯型树脂（1）百良材P65-901简介百良材P65-901是通用型邻苯型不饱和聚酯树脂，具中等粘度和高反应活性。

具有良好的机械性。

百良材P65-901具有较高的断裂延伸率和冲击强度，适用于要求高机械性能的管道、贮罐、汽车部件等制品。

应用于手糊和缠绕等。

1.液态树脂性能指标（AKZO-Nobel）和1g NL49P（AKZO-Nobel，1%Co）2.浇铸体技术指标（典型值）(2) FL-F886食品级1、简介：富丽FL-F886是以邻苯二甲酸酐，顺丁烯二酸酐和标准二元醇为主要原料的不饱和聚酯树脂，已溶于苯乙烯中。

具有中等粘度和反应活性，适合于玻璃钢管道缠绕以及手糊玻璃钢工艺。

注：25℃水浴，110g树脂中加入2ml过氧化甲乙酮溶液4ml异辛酸钴溶液凝胶时间 11.6－21.6min。

3、树脂浇铸体性能：弯曲弹性模量MPa ≧3400 冲击强度KJ/m2 12.0（3）树脂型号：HR-192(N)HR-192(N) 是硬质、高反应活性，邻苯不饱和聚酯树脂，其中HR-192含蜡， HR-192N不含蜡。

该树脂具有强度高、韧性好、对玻璃纤维浸润性好等特点。

适用于纤维缠绕（夹砂）成型管道结构层。

注：1）固化系统：0.6%Co-Naph1%，50%MEKPO 1%；2）浇铸体：4mm厚，110℃/2h厚固化；3)浇铸体制样方法按GB-8237-87执行。

使用说明：1)固化剂可使用MEKP，用量为 1.0-2.0%。

促进剂为RCA，用量为1.0-1.5%；2)为了使产品达到更好的性能，可以对产品进行加热后固化处理。

2间苯树脂（1）百良材A400—976简介百良材A400—976是间苯型不饱和聚酯树脂，具中等粘度和高反应活性。

属于食品级树脂。

主要应用于要求高机械性能的管道、贮罐、汽车部件、船舶和对模及其他模塑制品。

应用于手糊和缠绕等。

2. 液态树脂性能指标（25℃）（AKZO-Nobel）和1g NL49P（AKZO-Nobe1%Co）3. 浇铸体技术指标（典型值）（2）FW-H-2028不饱和聚酯树脂1.简介：FW-H-2028不饱和聚酯树脂在是一种间苯不饱和聚酯树脂在苯乙烯中的溶液，具有中等粘度，对玻璃纤维浸润性好。

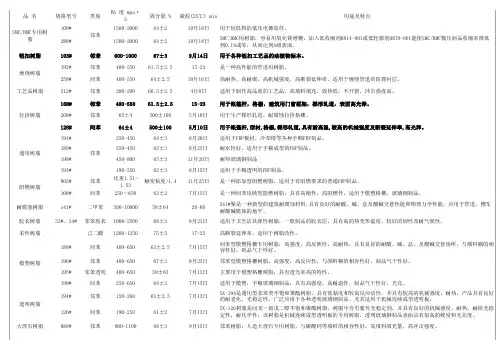

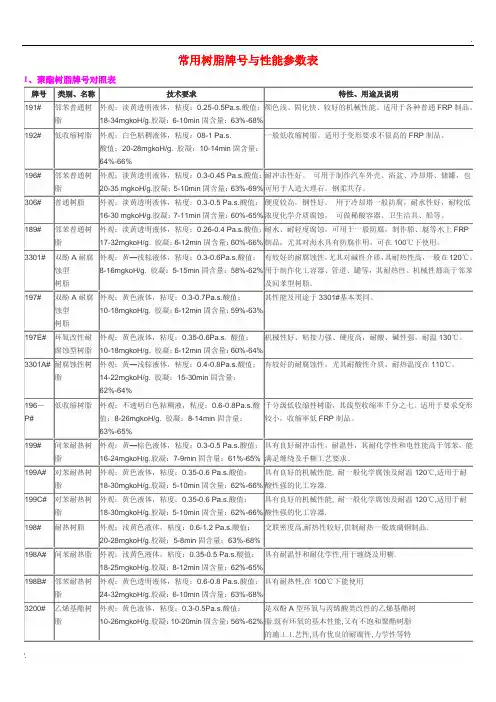

常用树脂牌号与性能参数表牌号类别、名称技术要求特性、用途及说明外观：淡黄透明液体，粘度： 0.25-0.5Pa.s.酸值： 18-34mgkoH/g. 颜色浅、固化快、较好的机械性能。

适用于各种191# 邻苯普通树脂普通 FRP制品。

胶凝： 6-10min固含量： 63%-68%外观：白色粘稠液体，粘度：08-1 Pa.s.一般低收缩树脂。

适用于变形要求不很高的制品。

FRP192# 低收缩树脂酸值： 20-28mgkoH/g.胶凝： 10-14min固含量： 64%-66%外观：淡黄透明液体，粘度： 0.3-0.45 Pa.s.酸值： 20-35 mgkoH/g. 耐冲击性好。

可用于制作汽车外壳、浴盆、冷却196# 邻苯普通树脂塔、储罐，也可用于人造大理石，钢柔共存。

胶凝： 5-10min固含量： 63%-69%外观：淡黄透明液体，粘度： 0.3-0.5 Pa.s.酸值： 16-30 mgkoH/g. 胶凝： 7-11min 硬度较高，钢性好。

用于冷却塔一般防腐，耐水306# 普通树脂性好，耐较低浓度化学介质腐蚀，卫生洁具、船等。

可做稀酸容器、固含量： 60%-65%外观：淡黄透明液体，耐水、耐轻度腐蚀，可用于一般防腐，制作船、粘度： 0.26-0.4 Pa.s.189# 邻苯普通树脂艇等水上 FRP制品，尤其对海水具有防腐作用，酸值： 17-32mgkoH/g.胶凝： 6-12min固含量： 60%-66%可在 100℃下使用。

外观：黄—浅棕液体，有较好的耐腐蚀性，尤其对碱性介质，其耐热性双酚 A耐腐蚀型粘度： 0.3-0.6Pa.s. 高，一般在120℃。

用于制作化工容器、管道、3301#树脂酸值： 8-16mgkoH/g.胶凝： 5-15min 罐等，其耐热性、机械性都高于邻苯及间苯型树脂。

固含量： 58%-62%外观：黄色液体，双酚 A耐腐蚀型粘度： 0.3-0.7Pa.s.197# 其性能及用途于3301#基本类同。

常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55616#浅黄粘稠液体6－8－－－－0.55－0.56E—51618#浅黄粘稠液体10－16－－－－0.48－0.54E—446101#黄色高粘度液体20－40－－－－0.41－0.47E—42634#同上－－－－21－270.38－0.45E—35637#同上－－－－20－350.30－0.40E—31638#浅黄粘稠液体－－－－40－550.23－0.38E—20601#黄色透明固体－－－－64－760.18－0.22E—14603#同上－－－－78－850.10－0.18E—12604#同上－－－－85－950.10－0.18E—06607#同上－－－－110－1350.04－0.07E—03609#同上－－－－135－1550.02－0.04E—01665#液体30－40－－－－0.01－0.031．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。

二、产品种类由于树脂合‎成的工艺和‎方法的不同‎，各家乙烯基‎树脂的结构‎、性能及应用‎也会略有差‎别。

2.1、标准型双酚‎A环氧乙烯‎基在分子链两‎端的双键极‎其活泼，使乙烯基树‎脂能迅速固‎化，很快得到使‎用强度，得到具有高‎度耐腐蚀性‎聚合物；采用甲基丙‎烯酸合成，酯键边的甲‎基可起保护‎作用，提高耐水解‎性；树脂含酯键‎量少，每摩尔比耐‎化学聚酯（双酚A-富马酸UP‎R）少35-50%，使其耐碱性‎能提高；较多的仲羟‎基可以改善‎对玻璃纤维‎的湿润性与‎粘结性，提高了层合‎制品的力学‎强度；由于仅在分‎子两端交联‎，因此分子链‎在应力作用‎下可以伸长‎，以吸收外力‎或热冲击，表现出耐微‎裂或开裂。

表2.1中列出了‎国外标准双‎酚A型环氧‎乙烯基酯树‎脂的典型性‎能表，其中国外的‎产品性能是‎按照AST‎M标准或其‎它国外标准‎进行，与中国国家‎标准（GB）的测试方法‎有所差别，故我们选取‎了典型的一‎国外产品与‎富晨公司的‎854按国‎标进行比较‎测试。

表2.1国外标准‎型双酚A环‎氧乙烯基酯‎树脂典型性‎能2.2、阻燃环氧乙‎烯2.3、酚醛酚醛环‎氧乙烯基酯‎树2.4、高交联密度‎酚醛环氧乙‎烯2.5、柔性乙烯基‎酯2.6、PU改性环‎氧乙烯基酯‎树2.7、其它品种目前，国内市场上‎乙烯基酯树‎脂除上述品‎种外，还有两大类‎：一类是较多‎厂家采用的‎丙烯酸型乙‎烯基酯树脂‎（天和HT3‎202），或在该树脂‎基础上用氨‎基甲酸酯改‎性处理，该类型树脂‎耐温等级比‎相应的甲基‎丙烯酸型乙‎烯基酯下降‎10—20℃，树脂的延伸‎率上升，但由于缺乏‎甲基对酯键‎的保护作用‎，导致树脂的‎耐腐蚀性能‎如耐碱性下‎降；另一类树脂‎是我国特色‎产品，它是富马酸‎改性双酚A‎环氧乙烯基‎酯树脂，但从严格意‎义上说，它不属于乙‎烯基酯树脂‎，而是乙烯基‎酯树脂与双‎酚A不饱和‎聚酯树脂中‎的一个过渡‎品种，这种类型的‎乙烯基酯树‎脂具有交联‎密度高、脆性和收缩‎大的特点，由于树脂中‎的酯键含量‎比标准型乙‎烯基树脂高‎40-50%，因此其耐碱‎性相对较差‎。
