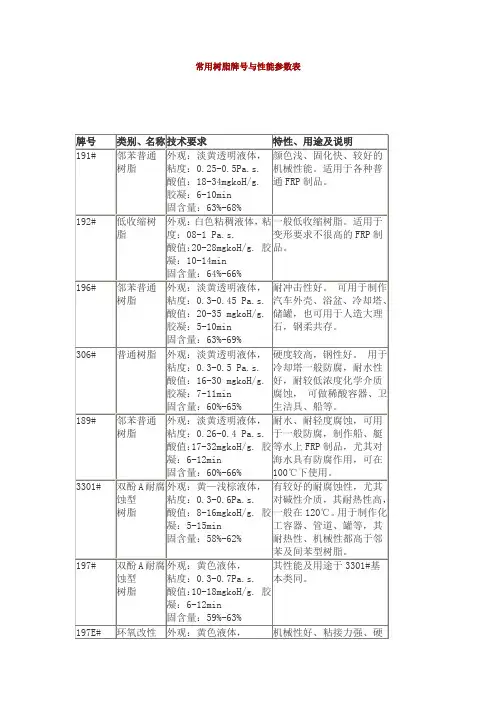

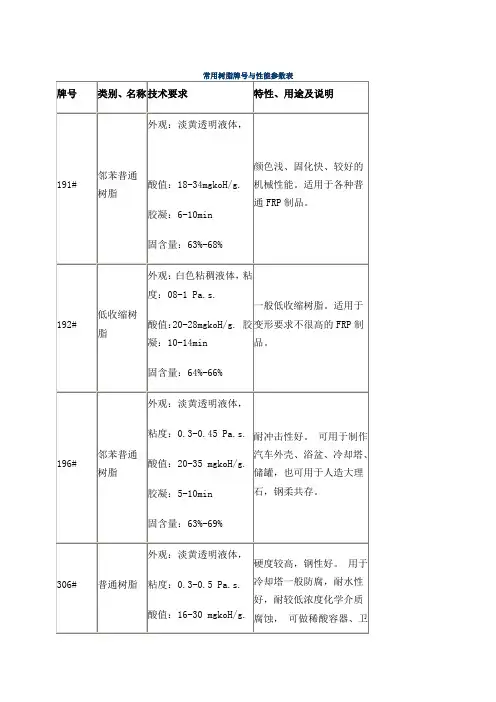

常用树脂牌号与性能参数表

常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－ 0.55－0.56E—51 618# 浅黄粘稠液体 10－16 －－－－ 0.48－0.54E—44 6101# 黄色高粘度液体 20－40 －－－－ 0.41－0.47E—42 634# 同上－－－－ 21－27 0.38－0.45E—35 637# 同上－－－－ 20－35 0.30－0.40E—31 638# 浅黄粘稠液体－－－－ 40－55 0.23－0.38E—20 601# 黄色透明固体－－－－ 64－76 0.18－0.22E—14 603# 同上－－－－ 78－85 0.10－0.18E—12 604# 同上－－－－ 85－95 0.10－0.18E—06 607# 同上－－－－ 110－135 0.04－0.07E—03 609# 同上－－－－ 135－155 0.02－0.04E—01 665# 液体 30－40 －－－－ 0.01－0.03 1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。

2.1、标准型双酚A在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。

表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。

表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.22.32.4①浇铸体后固化处理：采用MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃下1hr。

②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。

2.52.6、PU2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。

二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。

2.1、标准型双酚A在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。

表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。

表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能2.22.32.4①浇铸体后固化处理：采用MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃下1hr。

②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。

2.52.6、PU2.7、其它品种目前，国内市场上乙烯基酯树脂除上述品种外，还有两大类：一类是较多厂家采用的丙烯酸型乙烯基酯树脂（天和HT3202），或在该树脂基础上用氨基甲酸酯改性处理，该类型树脂耐温等级比相应的甲基丙烯酸型乙烯基酯下降10—20℃，树脂的延伸率上升，但由于缺乏甲基对酯键的保护作用，导致树脂的耐腐蚀性能如耐碱性下降；另一类树脂是我国特色产品，它是富马酸改性双酚A环氧乙烯基酯树脂，但从严格意义上说，它不属于乙烯基酯树脂，而是乙烯基酯树脂与双酚A不饱和聚酯树脂中的一个过渡品种，这种类型的乙烯基酯树脂具有交联密度高、脆性和收缩大的特点，由于树脂中的酯键含量比标准型乙烯基树脂高40-50%，因此其耐碱性相对较差。

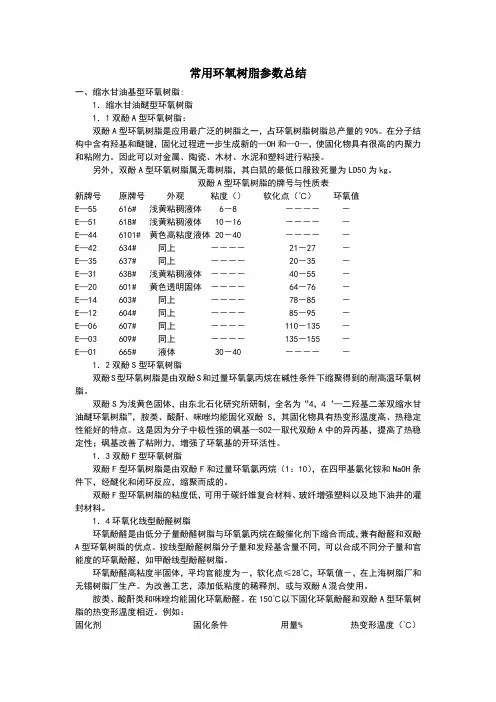

常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（）软化点（℃）环氧值E—55 616# 浅黄粘稠液体 6－8 －－－－－E—51 618# 浅黄粘稠液体 10－16 －－－－－E—44 6101# 黄色高粘度液体 20－40 －－－－－E—42 634# 同上－－－－ 21－27 －E—35 637# 同上－－－－ 20－35 －E—31 638# 浅黄粘稠液体－－－－ 40－55 －E—20 601# 黄色透明固体－－－－ 64－76 －E—14 603# 同上－－－－ 78－85 －E—12 604# 同上－－－－ 85－95 －E—06 607# 同上－－－－ 110－135 －E—03 609# 同上－－－－ 135－155 －E—01 665# 液体 30－40 －－－－－1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。

双酚F型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及地下油井的灌封材料。

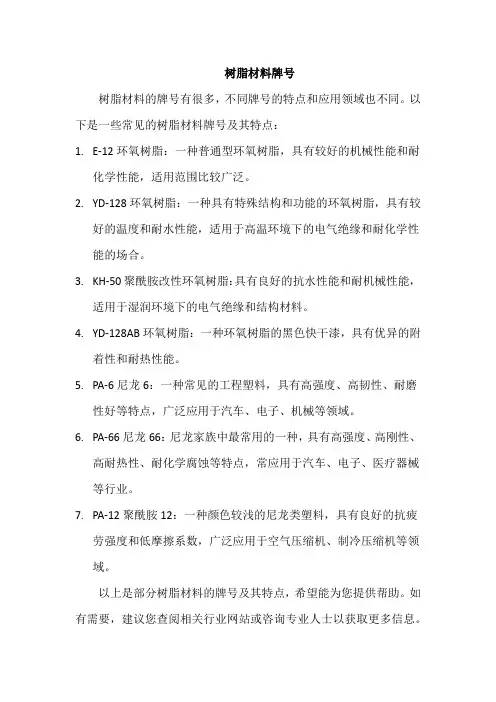

树脂材料牌号
树脂材料的牌号有很多，不同牌号的特点和应用领域也不同。

以下是一些常见的树脂材料牌号及其特点：
1.E-12环氧树脂：一种普通型环氧树脂，具有较好的机械性能和耐
化学性能，适用范围比较广泛。

2.YD-128环氧树脂：一种具有特殊结构和功能的环氧树脂，具有较
好的温度和耐水性能，适用于高温环境下的电气绝缘和耐化学性能的场合。

3.KH-50聚酰胺改性环氧树脂：具有良好的抗水性能和耐机械性能，
适用于湿润环境下的电气绝缘和结构材料。

4.YD-128AB环氧树脂：一种环氧树脂的黑色快干漆，具有优异的附
着性和耐热性能。

5.PA-6尼龙6：一种常见的工程塑料，具有高强度、高韧性、耐磨
性好等特点，广泛应用于汽车、电子、机械等领域。

6.PA-66尼龙66：尼龙家族中最常用的一种，具有高强度、高刚性、
高耐热性、耐化学腐蚀等特点，常应用于汽车、电子、医疗器械等行业。

7.PA-12聚酰胺12：一种颜色较浅的尼龙类塑料，具有良好的抗疲
劳强度和低摩擦系数，广泛应用于空气压缩机、制冷压缩机等领域。

以上是部分树脂材料的牌号及其特点，希望能为您提供帮助。

如有需要，建议您查阅相关行业网站或咨询专业人士以获取更多信息。

【2017年整理】国内外乙烯基酯树脂牌号及各树脂性能国内外乙烯基树脂性能一、国内外乙烯基酯树脂牌号一览表亚什兰昭和聚DSM 公司陶氏化学上纬企业上海富晨上海天和 Reichhold 化学合物公司国度美国美国日本荷兰台湾上海挪威上海Norpol 品牌 Derakane Hetron Ripoxy Atlac Swancor Fuchem TH Dion 854、879 标准型双酚A环氧乙烯基酯 411 922 806 430 901 9100 110 880 阻燃型环氧乙烯基酯 510 992 550 750 905 892 9300 310210、220、酚醛环氧乙烯基酯 470 980 630 590 907 890 9400 230—高交联密度型环氧乙烯基酯— 970 600 — 977 898 9700—柔性环氧乙烯基酯 8084 ——— 980 810 ——PU改性型环氧乙烯基酯——— 580 — 820 9800 二、产品种类由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。

2.1、标准型双酚A环氧乙烯基酯树脂(陶氏411-亚什兰922-昭和806-430-上纬901-富晨854、879、880-挪威9100-天和110)标准型双酚A环氧乙烯基树脂是由甲基丙烯酸与双酚A环氧树脂通过反应合成的乙烯基树脂，已溶于苯乙烯溶液，该类型树脂具有以下特点: 在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物;采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性;树脂含酯键量少，每摩尔比耐化学聚酯(双酚A-富马酸UPR)少35-50%，使其耐碱性能提高;较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度;由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。

二、产品种类由于树脂合‎成的工艺和‎方法的不同‎，各家乙烯基‎树脂的结构‎、性能及应用‎也会略有差‎别。

2.1、标准型双酚‎A环氧乙烯‎基在分子链两‎端的双键极‎其活泼，使乙烯基树‎脂能迅速固‎化，很快得到使‎用强度，得到具有高‎度耐腐蚀性‎聚合物；采用甲基丙‎烯酸合成，酯键边的甲‎基可起保护‎作用，提高耐水解‎性；树脂含酯键‎量少，每摩尔比耐‎化学聚酯（双酚A-富马酸UP‎R）少35-50%，使其耐碱性‎能提高；较多的仲羟‎基可以改善‎对玻璃纤维‎的湿润性与‎粘结性，提高了层合‎制品的力学‎强度；由于仅在分‎子两端交联‎，因此分子链‎在应力作用‎下可以伸长‎，以吸收外力‎或热冲击，表现出耐微‎裂或开裂。

表2.1中列出了‎国外标准双‎酚A型环氧‎乙烯基酯树‎脂的典型性‎能表，其中国外的‎产品性能是‎按照AST‎M标准或其‎它国外标准‎进行，与中国国家‎标准（GB）的测试方法‎有所差别，故我们选取‎了典型的一‎国外产品与‎富晨公司的‎854按国‎标进行比较‎测试。

表2.1国外标准‎型双酚A环‎氧乙烯基酯‎树脂典型性‎能2.2、阻燃环氧乙‎烯2.3、酚醛酚醛环‎氧乙烯基酯‎树2.4、高交联密度‎酚醛环氧乙‎烯2.5、柔性乙烯基‎酯2.6、PU改性环‎氧乙烯基酯‎树2.7、其它品种目前，国内市场上‎乙烯基酯树‎脂除上述品‎种外，还有两大类‎：一类是较多‎厂家采用的‎丙烯酸型乙‎烯基酯树脂‎（天和HT3‎202），或在该树脂‎基础上用氨‎基甲酸酯改‎性处理，该类型树脂‎耐温等级比‎相应的甲基‎丙烯酸型乙‎烯基酯下降‎10—20℃，树脂的延伸‎率上升，但由于缺乏‎甲基对酯键‎的保护作用‎，导致树脂的‎耐腐蚀性能‎如耐碱性下‎降；另一类树脂‎是我国特色‎产品，它是富马酸‎改性双酚A‎环氧乙烯基‎酯树脂，但从严格意‎义上说，它不属于乙‎烯基酯树脂‎，而是乙烯基‎酯树脂与双‎酚A不饱和‎聚酯树脂中‎的一个过渡‎品种，这种类型的‎乙烯基酯树‎脂具有交联‎密度高、脆性和收缩‎大的特点，由于树脂中‎的酯键含量‎比标准型乙‎烯基树脂高‎40-50%，因此其耐碱‎性相对较差‎。

常用环氧树脂参数总结一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛的树脂之一，占环氧树脂总产量的90%。

在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH和—O—，使固化物具有很高的内聚力和粘附力。

因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。

另外，双酚A型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50为11.4g/kg。

双酚A型环氧树脂的牌号与性质表新牌号原牌号外观粘度（Pa.s）软化点（℃）环氧值E—55616#浅黄粘稠液体6－8－－－－0.55－0.56E—51618#浅黄粘稠液体10－16－－－－0.48－0.54E—446101#黄色高粘度液体20－40－－－－0.41－0.47E—42634#同上－－－－21－270.38－0.45E—35637#同上－－－－20－350.30－0.40E—31638#浅黄粘稠液体－－－－40－550.23－0.38E—20601#黄色透明固体－－－－64－760.18－0.22E—14603#同上－－－－78－850.10－0.18E—12604#同上－－－－85－950.10－0.18E—06607#同上－－－－110－1350.04－0.07E—03609#同上－－－－135－1550.02－0.04E—01665#液体30－40－－－－0.01－0.031．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。

双酚S为浅黄色固体，由东北石化研究所研制，全名为“4，4‘—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。

这是因为分子中极性强的砜基—SO2—取代双酚A中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。

1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH条件下，经醚化和闭环反应，缩聚而成的。
