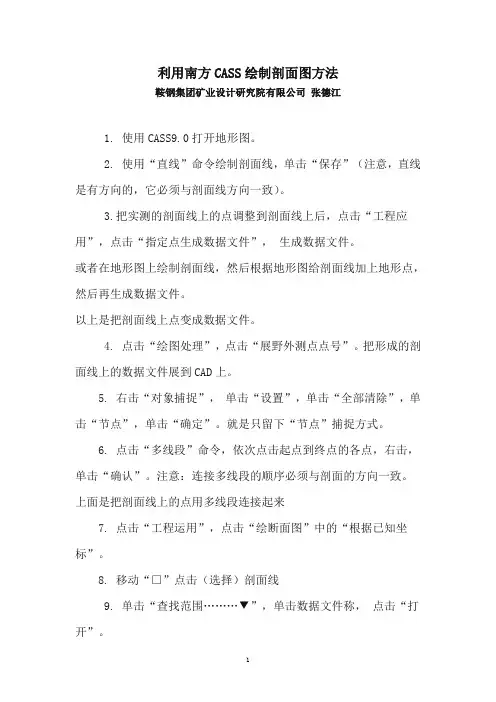

利用南方CASS绘制剖面图方法鞍钢集团矿业设计研究院有限公司张德江1. 使用CASS9.0打开地形图。

2. 使用“直线”命令绘制剖面线，单击“保存”（注意，直线是有方向的，它必须与剖面线方向一致）。

3.把实测的剖面线上的点调整到剖面线上后，点击“工程应用”，点击“指定点生成数据文件”，生成数据文件。

或者在地形图上绘制剖面线，然后根据地形图给剖面线加上地形点，然后再生成数据文件。

以上是把剖面线上点变成数据文件。

4. 点击“绘图处理”，点击“展野外测点点号”。

把形成的剖面线上的数据文件展到CAD上。

5. 右击“对象捕捉”，单击“设置”，单击“全部清除”，单击“节点”，单击“确定”。

就是只留下“节点”捕捉方式。

6. 点击“多线段”命令，依次点击起点到终点的各点，右击，单击“确认”。

注意：连接多线段的顺序必须与剖面的方向一致。

上面是把剖面线上的点用多线段连接起来7. 点击“工程运用”，点击“绘断面图”中的“根据已知坐标”。

8. 移动“□”点击（选择）剖面线9. 单击“查找范围………▼”，单击数据文件称，点击“打开”。

14. 在“请输入采样点间距（米）：＜20＞”中，输入大于剖面长度的数据（不让采样），回车。

在“请输入起始里程：＜0＞”时，回车。

15. 设置横向、纵向比例尺等，单击“确定”。

………显示所绘剖面16. 单击“文件”，单击“图形改名存盘…”。

在“文件名称”中输入“剖面图名称”，单击“保存于………▼”，输入要保存的剖面图位置。

17. 退出。

上面是把连接的多线段生成剖面线欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

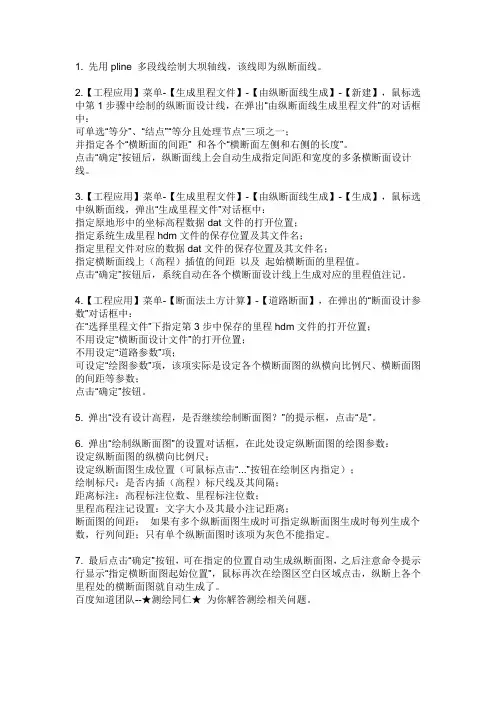

1. 先用pline 多段线绘制大坝轴线，该线即为纵断面线。

2.【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【新建】，鼠标选中第1步骤中绘制的纵断面设计线，在弹出“由纵断面线生成里程文件”的对话框中：可单选“等分”、“结点”“等分且处理节点”三项之一；并指定各个“横断面的间距” 和各个“横断面左侧和右侧的长度”。

点击“确定”按钮后，纵断面线上会自动生成指定间距和宽度的多条横断面设计线。

3.【工程应用】菜单-【生成里程文件】-【由纵断面线生成】-【生成】，鼠标选中纵断面线，弹出“生成里程文件”对话框中：指定原地形中的坐标高程数据dat文件的打开位置；指定系统生成里程hdm文件的保存位置及其文件名；指定里程文件对应的数据dat文件的保存位置及其文件名；指定横断面线上（高程）插值的间距以及起始横断面的里程值。

点击“确定”按钮后，系统自动在各个横断面设计线上生成对应的里程值注记。

4.【工程应用】菜单-【断面法土方计算】-【道路断面】，在弹出的“断面设计参数”对话框中：在“选择里程文件”下指定第3步中保存的里程hdm文件的打开位置；不用设定“横断面设计文件”的打开位置；不用设定“道路参数”项；可设定“绘图参数”项，该项实际是设定各个横断面图的纵横向比例尺、横断面图的间距等参数；点击“确定”按钮。

5. 弹出“没有设计高程，是否继续绘制断面图？”的提示框，点击“是”。

6. 弹出“绘制纵断面图”的设置对话框，在此处设定纵断面图的绘图参数：设定纵断面图的纵横向比例尺；设定纵断面图生成位置（可鼠标点击“...”按钮在绘制区内指定）；绘制标尺：是否内插（高程）标尺线及其间隔；距离标注：高程标注位数、里程标注位数；里程高程注记设置：文字大小及其最小注记距离；断面图的间距：如果有多个纵断面图生成时可指定纵断面图生成时每列生成个数，行列间距；只有单个纵断面图时该项为灰色不能指定。

7. 最后点击“确定”按钮，可在指定的位置自动生成纵断面图，之后注意命令提示行显示“指定横断面图起始位置”，鼠标再次在绘图区空白区域点击，纵断上各个里程处的横断面图就自动生成了。

南方CASS画纵断面详细教程手把手1.准备工作：首先，需要收集所绘制区域的地质数据，包括地层测图、钻孔数据、构造信息等。

这些数据可以通过地质调查报告、地质图册、绘图软件等途径获取。

2.数据处理：将收集到的地质数据进行整理和归类，比如按照不同地层、不同构造进行分类，整理成数据表格或者图件。

3.绘制坐标轴：在纸上或者绘图软件上绘制坐标轴，确定横向和纵向的比例尺。

横轴一般表示距离，纵轴表示地形或者海拔高度。

4.绘制剖面线：根据实际情况，在纸上或者绘图软件上画一条代表剖面线的直线。

这条直线应该穿过所关注的地质点位，如钻孔位置、地层界线等。

5.标注地层信息：根据收集到的地层数据，在剖面线的各个地质点位上标注地层名称和厚度。

可以采用垂直线段、数字或者文字的形式，清晰表示地层层位。

6.绘制构造信息：根据收集到的构造数据，在剖面线上标注构造线或者断裂线等信息。

构造线可以是垂直线段、弧线或者折线等形式，表达构造的形态和走向。

7.添加注释和图例：为了使绘制的剖面图更加清晰明了，可以在剖面图旁边或者图的下方添加注释和图例。

注释可以包括绘制日期、绘图者、单位等信息；图例则可以解释地层的颜色、线型、符号等含义。

8.修饰细节：最后，对绘制好的剖面图进行修饰和完善。

可以使用铅笔、彩色笔或者绘图软件的绘图工具，添加山脉、河流、植被等细节。

绘制南方CASS纵断面时，还需注意以下几点：b.数据准确性：在绘制剖面图时，要保证收集到的地质数据的准确性和完整性。

特别是地层的厚度和构造的位置等关键信息，要尽量获取准确的数据。

c.符号和图例的使用：绘制剖面图时要注意使用统一的符号和图例，使读者易于理解和解读地质信息。

可以参考地质学院或地质调查单位的图例规范。

d.布局和美观：剖面图的布局要合理，尽量减少交叉和重叠，使地层和构造等信息清晰可辨。

同时，要注意配色和线型的搭配，使剖面图的视觉效果更好。

以上是南方CASS画纵断面的详细教程手把手，包括准备工作、绘制步骤、注意事项等内容。

CASS生成断面操作步骤1.数据采集首先，需要在架设断面的区域进行数据采集。

可以使用不同的工具和设备，如全站仪、GPS等，记录区域内的坐标点及其对应的高程值。

2.数据处理3.创建横断面线在处理好的数据集中，找到需要进行横断面测量的线路或区域。

根据需要，可以选择特定的起点和终点，或者根据GIS软件自动生成一条平滑的线路。

确保该线路涵盖了断面所需的所有要素，如河流、道路、地形等。

4.数据提取将创建的横断面线与数据集相交，提取与线相交的坐标点及其高程值。

这些点将用于生成断面图。

5.生成断面图使用GIS或专业绘图软件，将提取的坐标点和高程值以合适的比例尺绘制在平面图上。

根据需要，可以根据测量要求和标准，添加刻度线、注释说明等信息。

6.高程值处理对生成的断面图上的高程值进行处理。

通常，可以对高程值进行平滑、插值或直接连接处理，以生成平滑的断面线。

根据需要，还可以添加高程间距、等高线等辅助信息。

7.断面图分析对生成的断面图进行分析，探测地形特征、异常点或其他可能的问题。

根据需要，可以对图上的断面线和相关特征进行修改或调整。

8.输出结果对生成的断面图进行输出和保存。

可以选择打印成纸质版，或导出成数字格式（如图片或PDF）供进一步分析和使用。

总结：CASS生成断面的操作步骤包括数据采集、数据处理、创建横断面线、数据提取、生成断面图、高程值处理、断面图分析和输出结果。

这些步骤需要使用地理信息系统或专业绘图软件进行，以确保得到准确、可靠的断面图，满足土木工程测量需求。
