图解电气施工规范

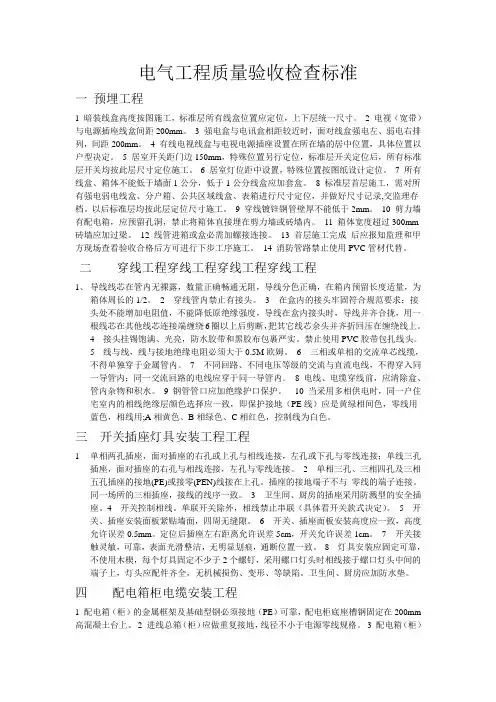

电气工程质量验收检查标准一预埋工程1 暗装线盒高度按图施工，标准层所有线盒位置应定位，上下层统一尺寸。

2 电视（宽带）与电源插座线盒间距200mm。

3 强电盒与电讯盒相距较近时，面对线盒强电左、弱电右排列，间距200mm。

4 有线电视线盒与电视电源插座设置在所在墙的居中位置，具体位置以户型决定。

5 居室开关距门边150mm，特殊位置另行定位，标准层开关定位后，所有标准层开关均按此层尺寸定位施工。

6 居室灯位距中设置，特殊位置按图纸设计定位。

7 所有线盒、箱体不能低于墙面1公分，低于1公分线盒应加套盒。

8 标准层首层施工，需对所有强电弱电线盒、分户箱、公共区域线盒、表箱进行尺寸定位，并做好尺寸记录,交监理存档。

以后标准层均按此层定位尺寸施工。

9 穿线镀锌钢管壁厚不能低于2mm。

10 剪力墙有配电箱，应预留孔洞，禁止将箱体直接埋在剪力墙或砖墙内。

11 箱体宽度超过300mm 砖墙应加过梁。

12 线管进箱或盒必需加螺接连接。

13 首层施工完成后应报知监理和甲方现场查看验收合格后方可进行下步工序施工。

14 消防管路禁止使用PVC管材代替。

二穿线工程穿线工程穿线工程穿线工程1、导线线芯在管内无裸露，数量正确畅通无阻，导线分色正确，在箱内预留长度适量，为箱体周长的1/2。

2 穿线管内禁止有接头。

3 在盒内的接头牢固符合规范要求：接头处不能增加电阻值，不能降低原绝缘强度，导线在盒内接头时，导线并齐合拢，用一根线芯在其他线芯连接端缠绕6圈以上后剪断，把其它线芯余头并齐折回压在缠绕线上。

4 接头挂锡饱满、光亮，防水胶带和黑胶布包裹严实。

禁止使用PVC胶带包扎线头。

5 线与线，线与接地绝缘电阻必须大于0.5M欧姆。

6 三相或单相的交流单芯线缆，不得单独穿于金属管内。

7 不同回路、不同电压等级的交流与直流电线，不得穿入同一导管内；同一交流回路的电线应穿于同一导管内。

8 电线、电缆穿线前，应清除盒、管内杂物和积水。

9 钢管管口应加绝缘护口保护。

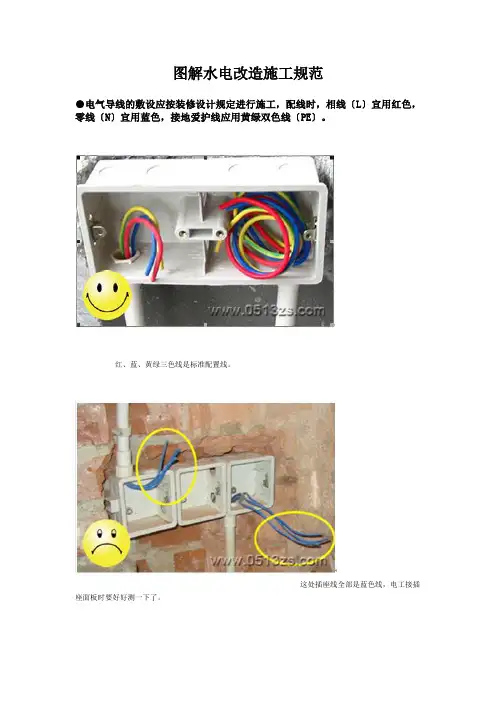

图解水电改造施工规范●电气导线的敷设应按装修设计规定进行施工，配线时，相线〔L〕宜用红色，零线〔N〕宜用蓝色，接地爱护线应用黄绿双色线〔PE〕。

红、蓝、黄绿三色线是标准配置线。

这处插座线全部是蓝色线，电工接插座面板时要好好测一下了。

因此不一定非要用红色线和蓝色线用做相线〔火线〕和零线，象左面这张图片里如此，用蓝色线和绿色线做火线和零线也是能够的，只是用红色线和蓝色线更规范而已。

〔注：不管用什么颜色的线，有一点必须遵循，即：同一住宅内配线颜色应统一。

〕●室内布线应该穿管敷设，不应该有电线外露〔除现浇混凝土楼板顶面可采纳护套线外〕。

这段外露的电线假如被水泥砂浆掩盖在里面，时刻长了，但是一个隐患！！●管内导线总截面积不应超过和管内径截面积的40％。

●暗盒与线管必须通过锁母连接。

正确的锁母连接图。

这处地点，单线抽拉时，容易划伤别处的绝缘皮。

●空调电插座、厨房电源插座、卫生间电源插座、其它电源插座及照明电源均应设计单独回路。

某业主家应该有8个回路：4个空调电源插座+厨房电源插座+卫生间电源插座+其它电源插座+照明电源。

可配电箱内只有7个回路。

经查，原先是主卧和次卧的空调电源共用了一个回路。

这属于不规范施工。

●吊平顶内的电气配管，应采纳明管敷设，不得将配管固定在平顶的吊杆或龙骨上。

灯头盒、接线盒的设置应便于检修，并加盖板。

使用软管接到等位的，其长度不应超过1m。

软管两端应用专用接头与接线盒，灯具应连接牢固。

各种强、弱电的导线均不得在吊平顶内显现裸露。

正确布线照片。

未使用灯头盒。

吊顶内电线应用线管敷设到位。

不应该留下如此的〝半拉子〞工程。

软管长度超过1米。

●线路施工终止后，所有的线管须做临时固定和爱护。

地面的线管用铁丝固定。

线管未用卡钉固定，松动。

线管固定工作未到位，全部躺倒在地，内部的线缆必定受损。

●电线导管与水管在同一平面间距大于100mm,，不同平面间距大于50mm。

洗衣机水管与插座线路共用一根墙面开槽！！！为今后留下安全隐患。

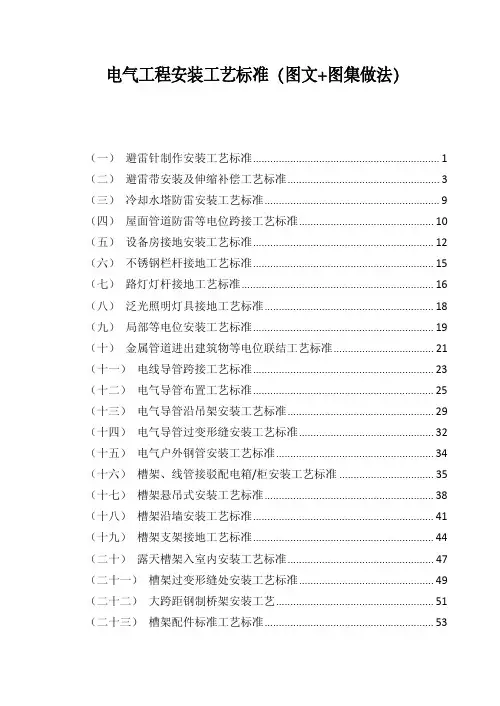

电气工程安装工艺标准（图文+图集做法）（一） 避雷针制作安装工艺标准 (1)（二） 避雷带安装及伸缩补偿工艺标准 (3)（三） 冷却水塔防雷安装工艺标准 (9)（四） 屋面管道防雷等电位跨接工艺标准 (10)（五） 设备房接地安装工艺标准 (12)（六） 不锈钢栏杆接地工艺标准 (15)（七） 路灯灯杆接地工艺标准 (16)（八） 泛光照明灯具接地工艺标准 (18)（九） 局部等电位安装工艺标准 (19)（十） 金属管道进出建筑物等电位联结工艺标准 (21)（十一） 电线导管跨接工艺标准 (23)（十二） 电气导管布置工艺标准 (25)（十三） 电气导管沿吊架安装工艺标准 (29)（十四） 电气导管过变形缝安装工艺标准 (32)（十五） 电气户外钢管安装工艺标准 (34)（十六） 槽架、线管接驳配电箱/柜安装工艺标准 (35)（十七） 槽架悬吊式安装工艺标准 (38)（十八） 槽架沿墙安装工艺标准 (41)（十九） 槽架支架接地工艺标准 (44)（二十） 露天槽架入室内安装工艺标准 (47)（二十一） 槽架过变形缝处安装工艺标准 (49)（二十二） 大跨距钢制桥架安装工艺 (51)（二十三） 槽架配件标准工艺标准 (53)（二十四） 配电房槽架布置工艺标准 (56)（二十五） 槽架穿墙（楼板）工艺标准 (58)（二十六） 暗装接地电阻测试点安装工艺标准 (61)（二十七） 室内电缆沟安装工艺标准 (62)（二十八） 板式排烟阀安装工艺标准 (66)（二十九） 母线槽安装工艺 (67)（三十） 母线槽穿墙安装工艺标准 (69)（三十一） 电缆与电机接线安装工艺标准 (71)（三十二） 单导线与设备，器具连接安装工艺标准 (74)（三十三） 双线耳端接安装工艺标准 (77)（三十四） 电缆头制作 (78)（三十五） 配电箱进出线安装工艺标准 (81)（三十六） 天花板灯盘安装工艺标准 (88)（三十七） 火灾自动报警探测器安装工艺标准 (90)（三十八） 手动报警按钮安装工艺标准 (92)（三十九） 开关、插座在装饰材料（木装饰或软包）上安装做法 (94)（四十） 接线盒套盒安装做法 (96)（四十一） 防爆灯具与电气线路安装做法 (97)三、电气工程（一）避雷针制作安装工艺标准1.适用范围适用于工业及民用建筑物屋面女儿墙等处的避雷短针的制作安装。

电气施工规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】1、金属导管选用原则：总的原则应遵循设计要求选用，当设计无具体要求是，金属导管敷设于潮湿场所或直埋地下时，应选用厚壁钢管。

敷设于干燥场所时宜选用薄壁钢管，如KBG或JDG。

地下部分优先选用水煤气管。

2、2、金属导管的防腐要求和方法：金属导管在砌体内敷设时，管内外壁均应刷防锈漆；敷设在混凝土中时，管内壁应刷防锈漆；直埋在土层中时，管内壁刷防锈漆，管外壁应涂两道沥青；敷设在焦渣时，管内壁刷防锈漆，管外壁用水泥砂浆全面保护。

3、镀锌金属导管锌层脱落、锈蚀和过火焊接处，按敷设场所做相应处理。

金属导管的内壁刷防锈漆，可以用钢丝拉动蘸满漆液的棉丝，反复拉动几次，是漆均匀粘在管壁上，还可以将管端一头抬高，将防锈漆灌入，另一端用容器接住。

4、3、金属导管的质量要求；进入施工现场的金属导管应有产品合格证和试验报告，经过进场外观观测和测量管径、管壁均合格后方可使用。

5、外观的质量要求：不应有裂缝和折扁，管内壁焊缝均匀，无铁屑或毛刺，管内外无严重锈蚀现象。

6、镀锌金属管的锌层应均匀，无锈蚀现象。

7、4、金属导管采用丝接时的质量要求：金属导管采用丝接时，套丝长度不应小于管接头长度的1/2，连接处宜外露2~3扣，螺纹表面应均匀、光滑、无缺损、乱丝现象。

应选用通丝管接头，管口应光滑无毛刺。

8、5、金属导管采用连接时的质量要求：金属连接，好处在于焊渣不会进入导管内。

金属导管直接焊接对接，突出内壁的焊渣回刺破导线的绝缘层，影响导线的使用。

按规矩说金属的长度不应小于管外径的倍，接口应在套管中心，管口必须用锉刀或磨光机处理光滑，焊缝应牢固、严密。

9、6、薄壁镀锌金属导管连接要求：薄壁镀锌金属导管由于壁比较薄，如采用焊接方法，很容易将导管的表面熔成，同时会严重破坏导管表面的镀锌层，因此，薄壁镀锌金属导管连接严禁采用焊接，宜采用套管压接或套管紧定螺钉连接。

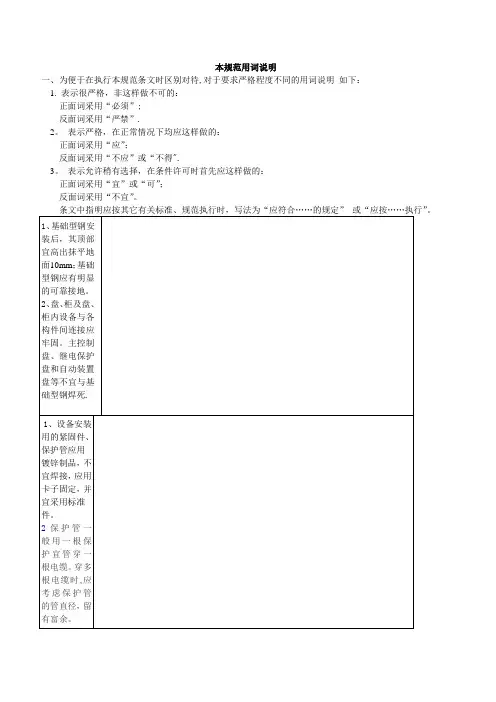

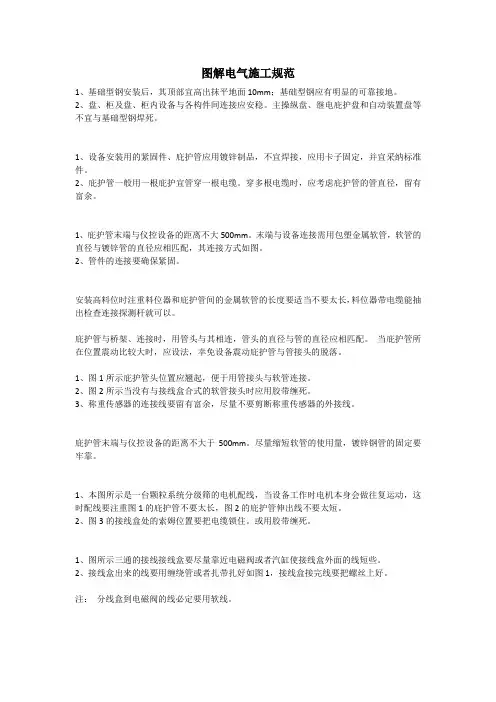

图解电气施工规范1、基础型钢安装后，其顶部宜高出抹平地面10mm；基础型钢应有明显的可靠接地。

2、盘、柜及盘、柜内设备与各构件间连接应安稳。

主操纵盘、继电庇护盘和自动装置盘等不宜与基础型钢焊死。

1、设备安装用的紧固件、庇护管应用镀锌制品，不宜焊接，应用卡子固定，并宜采纳标准件。

2、庇护管一般用一根庇护宜管穿一根电缆。

穿多根电缆时，应考虑庇护管的管直径，留有富余。

1、庇护管末端与仪控设备的距离不大500mm。

末端与设备连接需用包塑金属软管，软管的直径与镀锌管的直径应相匹配，其连接方式如图。

2、管件的连接要确保紧固。

安装高料位时注重料位器和庇护管间的金属软管的长度要适当不要太长，料位器带电缆能抽出检查连接探测杆就可以。

庇护管与桥架、连接时，用管头与其相连，管头的直径与管的直径应相匹配。

当庇护管所在位置震动比较大时，应设法，幸免设备震动庇护管与管接头的脱落。

1、图1所示庇护管头位置应翘起，便于用管接头与软管连接。

2、图2所示当没有与接线盒合式的软管接头时应用胶带缠死。

3、称重传感器的连接线要留有富余，尽量不要剪断称重传感器的外接线。

庇护管末端与仪控设备的距离不大于500mm。

尽量缩短软管的使用量，镀锌钢管的固定要牢靠。

1、本图所示是一台颗粒系统分级筛的电机配线，当设备工作时电机本身会做往复运动，这时配线要注重图1的庇护管不要太长，图2的庇护管伸出线不要太短。

2、图3的接线盒处的索姆位置要把电缆锁住。

或用胶带缠死。

1、图所示三通的接线接线盒要尽量靠近电磁阀或者汽缸使接线盒外面的线短些。

2、接线盒出来的线要用缠绕管或者扎带扎好如图1，接线盒接完线要把螺丝上好。

注：分线盒到电磁阀的线必定要用软线。

1、图1当电机的接线盒与实际位置不好接线时可以考虑把电机的接线盒的出线孔换到相反的位置。

2、图2庇护管的末端加固。

1、图1所示当桥架这种连接是应用镀锌管或扁铁之类的加以连接。

2、图2当与墙壁连接时注重支架的角钢及帐栓的承受力。
