powerdesigner 教程PowerDesigner 是一款数据库建模工具，它可以帮助用户设计和管理数据库结构。
下面是一个简单的教程，介绍了如何使用PowerDesigner。
1. 安装 PowerDesigner：首先，下载并安装 PowerDesigner 软件。
安装完成后，启动该软件。
2. 创建新模型：在 PowerDesigner 的主界面中，选择“文件”>“新建”>“模型”。
然后，选择合适的数据模型类型（如关系型数据库、面向对象数据库等），并为模型命名。
3. 创建数据表：在左侧的模型树中，找到刚创建的模型，右键单击它，并选择“新建”>“数据表”。
然后，输入数据表的名称和其他属性，如列名、数据类型等。
重复此步骤以添加更多的数据表。
4. 定义关系：在数据表上右键单击，并选择“新建”>“关联”。
然后，选择关联的两个数据表，并定义它们之间的关系类型（如一对一、一对多等）。
5. 设计实体属性：在数据表上右键单击，并选择“新建”>“列”。
然后，输入列的名称和其他属性，如数据类型、长度、默认值等。
重复此步骤以添加更多的列。
6. 设计主键和外键：在数据表上右键单击，并选择“新建”>“主键”或“外键”。
然后，选择相关的列，并定义主键或外键的属性。
7. 生成物理模型：在 PowerDesigner 的菜单栏中，选择“工具”>“逆向工程”>“生成物理模型”。
然后，选择想要生成的数据库类型，如 MySQL、Oracle 等。
8. 导出脚本：在生成的物理模型中，选择“文件”>“导出”>“生成脚本”。
然后，选择脚本语言和导出的路径，并点击“导出”按钮。
9. 完成：至此，你已成功设计和生成数据库结构。
根据需要，你可以进一步修改数据模型、增加数据表或进行其他操作。
希望这个简单的教程能帮助你快速上手 PowerDesigner。
请根据实际需要，在不同的步骤中进行相应的操作。

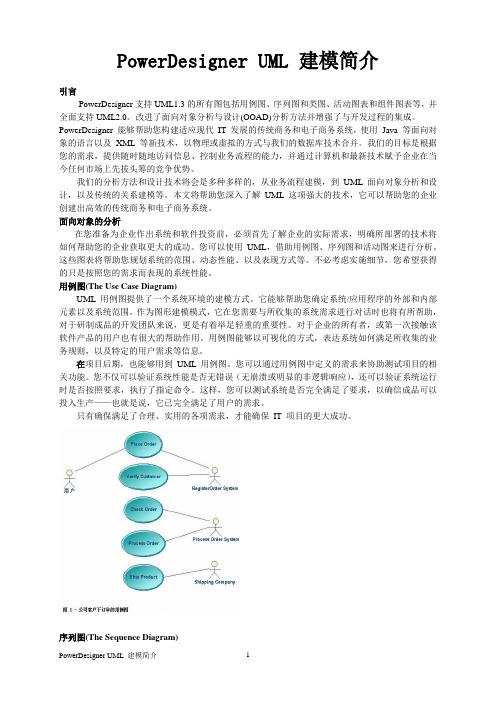

PowerDesigner UML 建模简介引言PowerDesigner支持UML1.3的所有图包括用例图、序列图和类图、活动图表和组件图表等，并全面支持UML2.0。
改进了面向对象分析与设计(OOAD)分析方法并增强了与开发过程的集成。
PowerDesigner 能够帮助您构建适应现代IT 发展的传统商务和电子商务系统，使用Java 等面向对象的语言以及XML 等新技术，以物理或虚拟的方式与我们的数据库技术合并。
我们的目标是根据您的需求，提供随时随地访问信息、控制业务流程的能力，并通过计算机和最新技术赋予企业在当今任何市场上先拔头筹的竞争优势。
我们的分析方法和设计技术将会是多种多样的，从业务流程建模，到UML 面向对象分析和设计，以及传统的关系建模等。
本文将帮助您深入了解UML 这项强大的技术，它可以帮助您的企业创建出高效的传统商务和电子商务系统。
面向对象的分析在您准备为企业作出系统和软件投资前，必须首先了解企业的实际需求，明确所部署的技术将如何帮助您的企业获取更大的成功。
您可以使用UML，借助用例图、序列图和活动图来进行分析。
这些图表将帮助您规划系统的范围、动态性能、以及表现方式等。
不必考虑实施细节，您希望获得的只是按照您的需求而表现的系统性能。
用例图(The Use Case Diagram)UML 用例图提供了一个系统环境的建模方式。
它能够帮助您确定系统/应用程序的外部和内部元素以及系统范围。
作为图形建模模式，它在您需要与所收集的系统需求进行对话时也将有所帮助，对于研制成品的开发团队来说，更是有着举足轻重的重要性。
对于企业的所有者，或第一次接触该软件产品的用户也有很大的帮助作用。
用例图能够以可视化的方式，表达系统如何满足所收集的业务规则，以及特定的用户需求等信息。
在项目后期，也能够用到UML 用例图。
您可以通过用例图中定义的需求来协助测试项目的相关功能。
您不仅可以验证系统性能是否无错误（无崩溃或明显的非逻辑响应），还可以验证系统运行时是否按照要求，执行了指定命令。
对于很多使用过PowerDesigner的人来讲，他们使用PowerDesigner就是使用它来进行数据库物理建模，创建数据库表对象、建立表与表之间的关联关系、创建索引，最后，使用PowerDesigner的Generate DataBase功能生成数据库的DDL语句，最后，将这些DDL语句使用数据库工具进行导入。
使用再高级一点的话，我们还可以创建数据源，并在PowerDesigner建立与数据源的连接后，最后，直接通过Generate DataBase的ODBC Generation功能直接在数据库当中建表、建外键、建约束、建索引等数据库对象。
PowerDesigner对很多很多应用服务器，外部工具，开源框架有着很好的支持，这个是PowerDesigner 的最大优势。
默认情况下，这些扩展模块都没有启用，我们可以使用Extended Model来启用相应的模块支持，比如Hibernate。
这篇文章将使用Object-Oriented Model结合Physical Data Model，并启用Hibernate Extended Model来进行建模，并最终生成相应的Java代码、Hiberante配置文件和映射文件、DataBase DDL语句等。

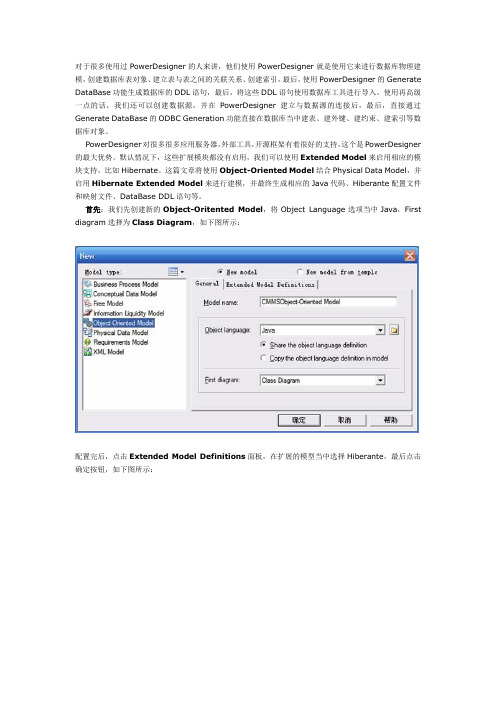

首先：我们先创建新的Object-Oritented Model，将Object Language选项当中Java，First diagram选择为Class Diagram，如下图所示：配置完后，点击Extended Model Definitions面板，在扩展的模型当中选择Hiberante，最后点击确定按钮，如下图所示：第二，在Class Diagram当中创建一个新的Package，取名为zizz，并进入zizz package当中的Class Diagram，创建新的Class，新的Class名为User，并在User当中创建新的attribute，如下图所示：第三，创建新的Physical Data Model，创建可以有两种方式：第一种是通过File-->New创建新的Physical Data Model；第二种是通过PowerDesigner提供的Model Transfer功能，将Class Diagram Model转化为Physical Data Model，以下图表显示出PowerDesigner当中Model的关联关系：第一种方式：点击File-->New，在弹出的对话框当中选择Physical Data Model，选择相应的数据库，本次采用的是Oracle 10g数据库，最后点击确定，如下图所示：接着，在Physical Diagram当中创建新的数据库表，表名为：T_USRE，表列的描述如下图所示：第二种方式是使用PowerDesigner的Model Transfer功能，将Object-Oriented Model转化为Physical Data Model。
PowerDesigner 教程一、介绍PowerDesigner 是一款由 Sybase 公司开发的建模工具，可以帮助用户进行数据建模、业务流程建模、UML 建模等。
它支持多种数据库平台，如 Oracle、SQL Server、MySQL 等，同时还支持多种编程语言和建模标准。
二、安装和配置1. 下载和安装首先，你需要从 Sybase 官网下载 PowerDesigner 的安装包。
下载完成后，双击安装包文件并按照提示进行安装。
安装过程比较简单，只要按照默认选项进行就可以了。
2. 设置数据库连接安装完成后，打开 PowerDesigner，第一次启动时会弹出一个欢迎界面。
在这个界面上，你可以选择连接到一个数据库，或者选择暂时不连接。
如果你选择连接到一个数据库，那么你需要配置数据库连接。
点击界面上的“数据库连接”按钮，弹出一个设置数据库连接的对话框。
在对话框中填写数据库的相关信息，包括数据库类型、主机名、端口号、用户名和密码等。
三、数据建模PowerDesigner 是一个强大的数据建模工具，可以帮助用户进行实体关系图的绘制。
以下是使用 PowerDesigner 进行数据建模的基本步骤：1. 创建一个新模型首先，打开 PowerDesigner，点击菜单栏上的“文件”，选择“新建模型”。
在弹出的对话框中，选择你要创建的模型类型，如逻辑模型、物理模型等。
选择模型类型后，点击“确定”按钮创建新模型。
2. 绘制实体关系图在新创建的模型中，你可以通过拖拽实体和关系来绘制实体关系图。
首先，从左侧的工具栏中选择“实体”工具，在画布上点击鼠标左键，然后拖拽鼠标以绘制一个实体。
接着，选择“关系”工具，在画布上点击鼠标左键，然后拖拽鼠标以绘制实体之间的关系。
3. 定义属性和约束在绘制实体关系图的过程中，你可以双击实体或关系来定义它们的属性和约束。
点击实体或关系，然后在右侧的属性编辑器中进行编辑。
你可以定义实体的属性、主键、外键等，也可以定义关系的类型和约束等。
1.PowerDesigner简介PowerDesigner是Sybase公司的CASE工具集，使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。
利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作结构模型，也能对团队设计模型进行控制。
1.1.PowerDesigner的4种模型文件：概念数据模型(CDM)-- 表现数据库的全部逻辑的结构,与任何的软件或数据储藏结构无关。
物理数据模型(PDM)--叙述数据库的物理实现。
面向对象模型(OOM)--一个OOM本质上是软件系统的一个静态的概念模型。
业务程序模型(BPM)--BPM是从业务合伙人的观点来看业务逻辑和规则的概念模型。
2.使用PowerDesigner环境3.概念数据模型(CDM)选择File-->New,弹出如图所示对话框，选择CDM模型（即概念数据模型）建立模型。
3.1.建立实体同关系3.1.1.建立实体实体（Entity）也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
在CDM的图形窗口中，单击工具选项版上的Entity工具，再单击图形窗口的空白处，在单击的位置就出现一个实体符号。
点击Pointer工具或右击鼠标，释放Entitiy工具。
双击刚创建的实体符号，打开下列图标窗口，在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。
在上述窗口的“Attribute”选项标签上可以添加属性，如下图所示：在增加行的DataType中选择定义字段的数据类型，如图所示：生成的CDM模型图如下：3.1.2.建立两个实体间的关系在图形窗口中创建两个实体后，单击“实体间建立联系”工具，单击一个实体，在按下鼠标左键的同时把光标拖至别一个实体上并释放鼠标左键，这样就在两个实体间创建了联系，右键单击图形窗口，释放Relationship工具。
PowerDesigner使用手册1 PowerDesigner整体框架介绍1.1 PowerDesigner 介绍PowerDesigner是Sybase公司的CASE工具集,是图形化、易于使用的企业建模环境。
使用它可以方便地对管理信息系统进行分析设计,它几乎包括了数据库模型设计的全过程。
利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型,可以生成多种客户端开发工具的应用程序,还可为数据仓库制作结构模型,也能对团队设计模型进行控制。
它可与许多流行的数据库设计软件,例如:PowerBuilder、Delphi、VB等相配合使用来缩短开发时间和使系统设计更优化PowerDesigner 主要包括以下功能:集成多种建模能力,能建立的模型包括:数据模型(E/R, Merise业务模型(BPMN, BPEL, ebXML应用模型(UML1.2 PowerDesigner环境介绍1.2.1对象浏览器介绍工作空间(Workspace它是浏览器中树的根,是组织及管理所有设计元素的虚拟环境。
你可以通过保存工作空间保存自己的设计空间信息以便再次打开时可以还原到保存前的状态。
项目(Project作为容纳你所有开发出的制品的容器,项目中的所有对象可以作为一个单元存到PowerDesigner库中。
每个项目自动维护一张图用以显示模型以及文档之间的依赖。
文件夹(folder工作空间可以包含用户自定义的文件夹用以组织模型和文件。
例如,你有两个独立的项目,希望在一个工作空间中处理,此时可以使用文件夹。
模型(Model模型是PowerDesigner中的基本设计单元。
每个模型中有一个或多个图以及若干模型对象。
包(Package当模型较大时,可能需要把模型拆分成多个“子模型”以便于操作,这些子模型就叫做包,今后可以把不同的包分配给不同的开发组。
图(Diagram展现模型对象之间的交互。
可以在模型或包中创建多个图。
