zigbee网络原理与开发
2
主要内容
3.1 Zigbee简介 3.2 Zigbee开发环境及调试 3.3 Zigbee 硬件简介 3.4 Zigbee无线传感器网络开发基础 3.5 Zigbee无线传感器网络高级开发 3.6 Zigbee无线传感器网络管理 3.7 Zigbee 无线传感器网络开发实例
3
ZIGBEE简介
ZigBee是IEEE 802.15.4协议的代名词。根据这个协 议规定的技术是一种短距离、低功耗的无线通信技术。 这一名称来源于蜜蜂的八字舞，由于蜜蜂(bee)是靠飞 翔和“嗡嗡”(zig)地抖动翅膀的“舞蹈”来与同伴传 递花粉所在方位信息，也就是说蜜蜂依靠这样的方式 构成了群体中的通信网络。
13
1.2 短距离无线网络的分类
14
1.2 短距离无线网络的分类
15
1.2 短距离无线网络的分类
16
1.2 短距离无线网络的分类
17
1.2 短距离无线网络的分类
18
1.2 短距离无线网络的分类
19
1.2 短距离无线网络的分类
20
1.2 短距离无线网络的分类
21
1.2 短距离无线网络的分类
中继路由，辅助子树下终端设备的通信。通常,路由 器全时间处在活动状态,因此为主供电。但是在树状 拓扑中,允许路由器操作周期运行,因此这个情况下允 许路由器电池供电.
27
1.5 ZIGBEE无线网络拓扑结构
ZigBee终端设备（End-device） 一个终端设备对于维护这个网络设备没有具体的 责任,所以它可以睡眠和唤配，看它自己的选择。 因此它能作为电池供电节点。
6.2006年12月进行标准修订，推出ZigBee1.1版(又称为 ZigBee2006)。该协议虽然命名为ZigBee1.1，但是与 ZigBee1.0版是不兼容的。
主要内容
3.1 Zigbee简介 3.2 Zigbee开发环境及调试 3.3 Zigbee 硬件简介 3.4 Zigbee无线传感器网络开发基础 3.5 Zigbee无线传感器网络高级开发 3.6 Zigbee无线传感器网络管理 3.7 Zigbee 无线传感器网络开发实例
3
ZIGBEE简介
ZigBee是IEEE 802.15.4协议的代名词。根据这个协 议规定的技术是一种短距离、低功耗的无线通信技术。 这一名称来源于蜜蜂的八字舞，由于蜜蜂(bee)是靠飞 翔和“嗡嗡”(zig)地抖动翅膀的“舞蹈”来与同伴传 递花粉所在方位信息，也就是说蜜蜂依靠这样的方式 构成了群体中的通信网络。
13
1.2 短距离无线网络的分类
14
1.2 短距离无线网络的分类
15
1.2 短距离无线网络的分类
16
1.2 短距离无线网络的分类
17
1.2 短距离无线网络的分类
18
1.2 短距离无线网络的分类
19
1.2 短距离无线网络的分类
20
1.2 短距离无线网络的分类
21
1.2 短距离无线网络的分类
中继路由，辅助子树下终端设备的通信。通常,路由 器全时间处在活动状态,因此为主供电。但是在树状 拓扑中,允许路由器操作周期运行,因此这个情况下允 许路由器电池供电.
27
1.5 ZIGBEE无线网络拓扑结构
ZigBee终端设备（End-device） 一个终端设备对于维护这个网络设备没有具体的 责任,所以它可以睡眠和唤配，看它自己的选择。 因此它能作为电池供电节点。
6.2006年12月进行标准修订，推出ZigBee1.1版(又称为 ZigBee2006)。该协议虽然命名为ZigBee1.1，但是与 ZigBee1.0版是不兼容的。
《ZigBee开发技术——CC2530单片机原理及应用》教学大纲
《ZigBee开发技术——CC2530单片机原理及应用》教学大纲ZigBee development technology -- the principle and applicationof CC2530 microcontroller（供物联网、通信工程及以外的其他本科专业使用）前言ZigBee技术是一种短距离、低功耗的无线通信技术，可工作在 2.4GHz(全球流行)、868MHz(欧洲流行)和915 MHz(美国流行)3个频段上,分别具有最高250kbit/s、20kbit/s和40kbit/s的传输速率。
CC2530结合了德州仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack™），提供了一个强大和完整的ZigBee 解决方案。
本课程的教学目的是，以ZigBee技术硬件资源为依托，了解支撑ZigBee技术的核心芯片CC2530的开发与应用、掌握开发环境的安装和使用，掌握通用I/O、振荡器和时钟的设置、ADC的采集的使用、CC2530串口、DMA、定时器使用、CC2530的无线发送和接收，为后续课程打下基础。
本大纲可与以下参考资料配套使用：1、王小强，欧阳骏，黄宁淋.ZigBee无线传感器网络设计与设计[M].北京：化学工业出版社，20122、姜仲，刘丹.ZigBee技术与实训教程--基于CC2530的无线传感网技术[M].北京：清华大学出版社，20143、李文仲，等.ZigBee2007/PRO协议栈实验与实践[M].北京：北京航空航天大学出版社，20095、瞿雷，刘盛德，胡咸斌.ZigBee技术及应用[M]. 北京：北京航空航天大学出版社，2007该大纲适用于物联网、电子信息工程、计算机科学与技术、通信工程、、计算机网络、自动化等专业的教学工作。
本课程是一门理论与实践并重的课程，为了达到预期的教学效果与目的，大纲所列教学内容可通过多媒体电子课件进行典型的示例讲解、必要的现场实际操作演示、适量的课堂练习、与理论课程相配套的上机实验以及及时辅导答疑等方式进行教学。

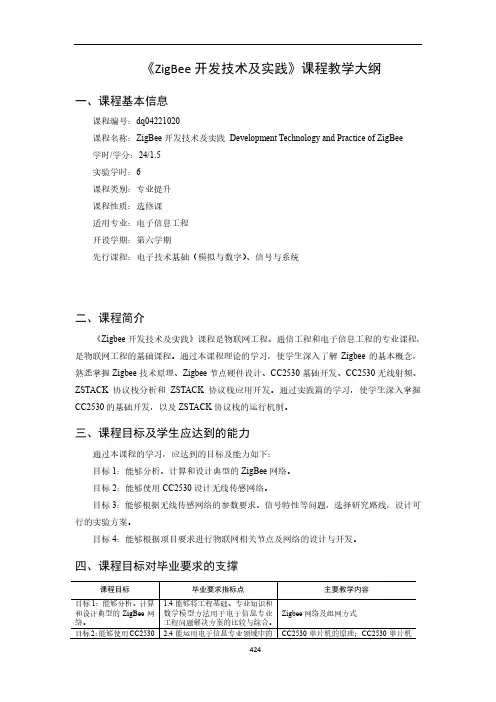

《ZigBee开发技术及实践》课程教学大纲
《ZigBee开发技术及实践》课程教学大纲一、课程基本信息课程编号：dq04221020课程名称：ZigBee开发技术及实践 Development Technology and Practice of ZigBee学时/学分：24/1.5实验学时：6课程类别：专业提升课程性质：选修课适用专业：电子信息工程开设学期：第六学期先行课程：电子技术基础（模拟与数字）、信号与系统二、课程简介《Zigbee开发技术及实践》课程是物联网工程、通信工程和电子信息工程的专业课程，是物联网工程的基础课程。
通过本课程理论的学习，使学生深入了解Zigbee的基本概念，熟悉掌握Zigbee技术原理、Zigbee节点硬件设计、CC2530基础开发、CC2530无线射频、ZSTACK协议栈分析和ZSTACK协议栈应用开发。
通过实践篇的学习，使学生深入掌握CC2530的基础开发，以及ZSTACK协议栈的运行机制。
三、课程目标及学生应达到的能力通过本课程的学习，应达到的目标及能力如下：目标1：能够分析、计算和设计典型的ZigBee网络。
目标2：能够使用CC2530设计无线传感网络。
目标3：能够根据无线传感网络的参数要求、信号特性等问题，选择研究路线，设计可行的实验方案。
目标4：能够根据项目要求进行物联网相关节点及网络的设计与开发。
四、课程目标对毕业要求的支撑五、课程教学内容（一）ZigBee技术开发概述1.主要教学内容：Zigbee技术概述；由来和发展；zigbee技术特点；Zigbee协议架构；Zigbee软件开发平台；IAR软件集成开发平台；物理地址修改软件；Zigbee Sniffer；辅助软件；Zigbee硬件开发平台；无线传感器网络与Zigbee的关系；无线传感器网络概述；2.知识点与能力点要求：知识点：掌握Zigbee技术概念，理解Zigbee技术特点，掌握Zigbee芯片，了解几种常见的Zigbee协议栈，掌握Zigbee软硬件开发平台的建立和安装，理解Zigbee与无线传感器网络的关系。

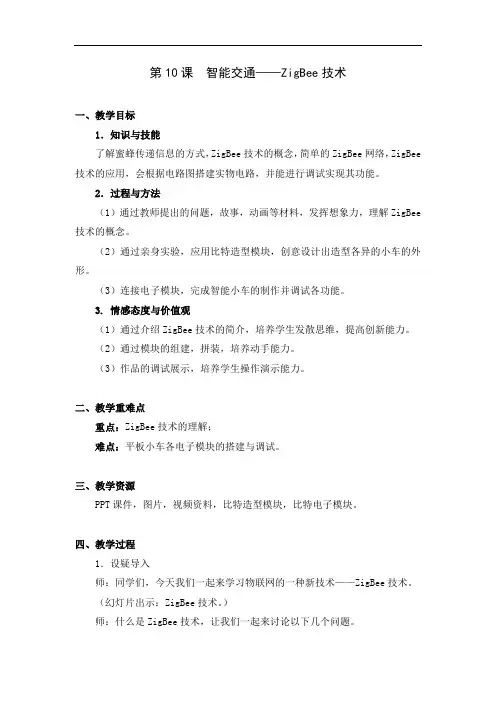

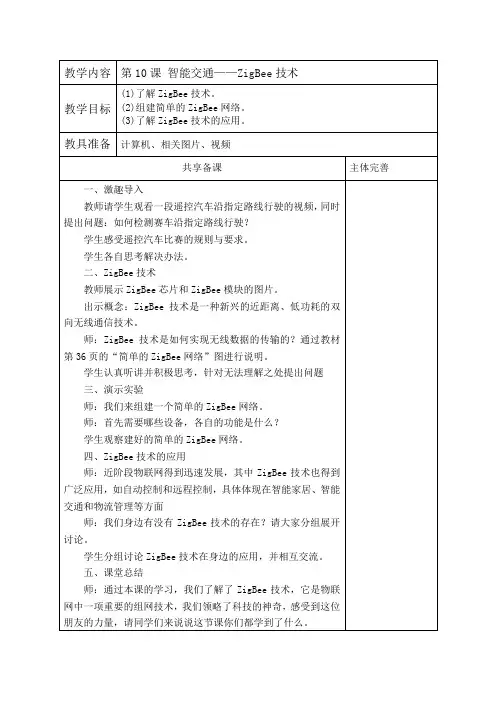

第10课智能交通——ZigBee技术
