电源产品跌落试验规范

跌落试验国家标准跌落试验是一种常见的产品质量检测方法，它可以模拟产品在运输、使用过程中的意外跌落情况，从而评估产品的耐久性和安全性。

国家标准对跌落试验的要求非常严格，以确保产品在跌落情况下能够保持良好的性能和安全性。

本文将对跌落试验国家标准进行详细介绍，以便各行业的生产企业和质检机构能够更好地理解和遵守相关标准。

首先，跌落试验国家标准主要包括试验范围、试验设备、试验方法、试验程序、试验要求等内容。

在试验范围中，标准规定了适用范围和试验对象的分类，以及一些特殊情况下的特殊要求。

试验设备部分主要介绍了跌落试验所需的设备和工具，以及其技术要求和使用方法。

试验方法和程序则详细描述了跌落试验的具体步骤和操作流程，包括试验样品的准备、试验设备的调试、试验过程的记录等。

而试验要求则是对试验结果的评定标准，包括产品在跌落后的外观、功能、安全性等方面的要求。

其次，跌落试验国家标准的制定是为了保障产品的质量和安全。

在现代社会，各种产品的跌落情况都可能导致不同程度的损坏或安全隐患，因此跌落试验的标准化对于保障消费者权益、维护生产企业声誉、促进市场公平竞争具有重要意义。

遵守跌落试验国家标准，不仅可以提高产品的质量和安全性，还可以减少因产品跌落引起的纠纷和损失，为企业和消费者双方创造更大的价值。

最后，跌落试验国家标准的执行需要严格遵守相关规定，并且要结合实际情况进行合理应用。

生产企业在进行产品质量检测时，应当根据产品的特点和用途选择适当的跌落试验标准，并且按照标准要求进行操作和记录。

质检机构在对产品进行跌落试验时，应当严格按照国家标准的要求进行检测，并且对试验结果进行客观、公正的评定。

只有通过严格执行跌落试验国家标准，才能够有效地保障产品的质量和安全，为消费者提供更可靠的产品。

总之，跌落试验国家标准是保障产品质量和安全的重要依据，生产企业和质检机构都应当加强对相关标准的学习和执行，以提高产品的质量和安全性。

希望本文能够对各行业的生产企业和质检机构有所帮助，促进我国产品质量和安全水平的持续提升。

不间断电源（UPS）检验规程1.范围本标准规定了公司不间断电源（UPS）检验的检验项目及要求、注意事项等内容。

本标准适用于公司不间断电源（UPS）检验。

2.设备和工具电源3.参照依据下列文件中的条款通过本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分GB/T 2423.5 电工电子产品环境试验第4部分：试验方法试验Ea和导则：冲击（GB/T 2423.5—1995，idt IEC 60068-2-27:1987）GB/T 2423.8 电工电子产品环境试验第4部分：试验方法试验Ea和导则：自由跌落（GB/T 2423.8—1995，idt IEC 60068-2-32:1990）GB/T 16895.5 建筑物电气装置第4部分：安全防护第43章过电流保护（GB/T 16895.5—2000，idt IEC 60364-4-43:1977）GB/T 2900.18 电工术语低压电器（GB/T 2900.18—1992，evp IEC 60050-441:1984）GB/T 2900.33 电工术语电力电子技术（GB/T 2900.33—1993，evp IEC60050-551:1982）4.检验项目及要求检验前应填写好“不间断电源（UPS）检验记录”中的合同号、产品名称、产品型号、出厂编号，必要时需该项目车间负责人在旁。

4.1 检查内容4.1.1 开箱检查4.1.1.1检验包装箱应完好无损；4.1.1.2 包装箱内应附有产品合格证，保修单和安全使用数明书；4.1.1.3 包装箱内物品的名称，数量，型号应与包装箱及合同一致。

4.1.2 外壳检查4.1.2.1 检查产品表面磨砂均匀，无污点、无裂纹、无变形；4.1.2.2 检查产品铭牌是否完好，各项参数是否符合合同要求；4.1.2.3 检查产品面板部分指示灯，按钮等是否完好，按钮是否可以正常使用；4.1.2.4 检查产品连接线等附件是否完好。

跌落试验标准跌落试验是指在一定高度下，将产品自由落下，以检测产品在跌落时的耐久性能。

跌落试验标准是对跌落试验过程中的各项参数、要求和规定的统一规范，其制定的目的是为了保证产品在运输、储存和使用过程中的安全性和稳定性。

本文将对跌落试验标准的相关内容进行介绍和分析，以期为相关行业提供参考和指导。

首先，跌落试验标准的制定应当考虑产品的特性和用途。

不同类型的产品在跌落试验中所受到的力和压力是不同的，因此跌落试验标准应当根据产品的特性和用途进行具体的制定，以保证试验结果的准确性和可靠性。

其次，跌落试验标准应当明确试验的条件和要求。

包括但不限于试验的高度、试验的次数、试验的表面材质等。

这些条件和要求的明确性对于试验结果的可比性和可重复性至关重要，因此在制定跌落试验标准时应当特别注意。

另外，跌落试验标准还应当规定试验结果的评定标准。

即在产品经过跌落试验后，如何对试验结果进行评定和判定。

这包括产品是否出现损坏、产品的功能是否受到影响等方面，这些评定标准的明确性对于产品的质量控制和改进具有重要意义。

最后，跌落试验标准的制定应当考虑国际标准和行业标准的统一性。

在跨国贸易和跨国合作的背景下，跌落试验标准的统一将有利于产品质量的提升和技术的交流。

因此，在制定跌落试验标准时应当充分考虑国际标准和行业标准的相关内容，以期实现国际化和标准化的目标。

总之，跌落试验标准的制定是保证产品质量和安全的重要手段，其制定应当充分考虑产品的特性和用途，明确试验的条件和要求，规定试验结果的评定标准，以及考虑国际标准和行业标准的统一性。

只有如此，才能保证跌落试验的准确性和可靠性，为产品的质量控制和改进提供有力的保障。

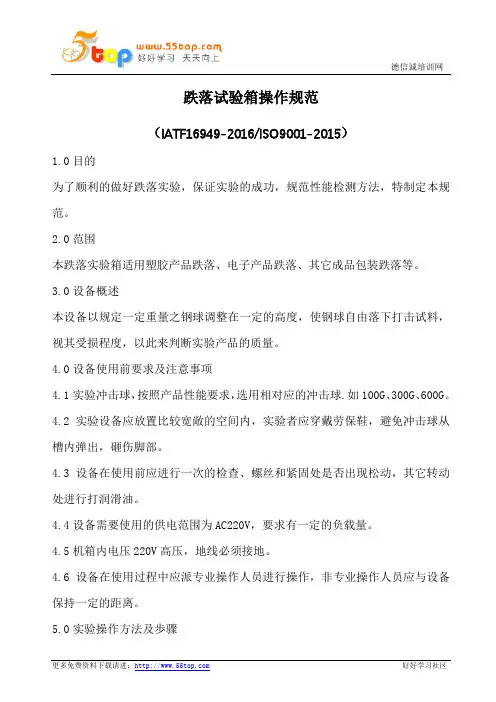

跌落试验箱操作规范（IATF16949-2016/ISO9001-2015）1.0目的为了顺利的做好跌落实验，保证实验的成功，规范性能检测方法，特制定本规范。

2.0范围本跌落实验箱适用塑胶产品跌落、电子产品跌落、其它成品包装跌落等。

3.0设备概述本设备以规定一定重量之钢球调整在一定的高度，使钢球自由落下打击试料，视其受损程度，以此来判断实验产品的质量。

4.0设备使用前要求及注意事项4.1实验冲击球，按照产品性能要求，选用相对应的冲击球.如100G、300G、600G。

4.2实验设备应放置比较宽敞的空间内，实验者应穿戴劳保鞋，避免冲击球从槽内弹出，砸伤脚部。

4.3设备在使用前应进行一次的检查、螺丝和紧固处是否出现松动，其它转动处进行打润滑油。

4.4设备需要使用的供电范围为AC220V，要求有一定的负载量。

4.5机箱内电压220V高压，地线必须接地。

4.6设备在使用过程中应派专业操作人员进行操作，非专业操作人员应与设备保持一定的距离。

5.0实验操作方法及歩骤5.1.将试件产品放入定位固定架上，确保固定夹块装置紧固实验产品。

5.2根据被实验产品要求的性能，选用相对应的冲击球。

5.3然后在设定高度导杆上，扭松锁紧的手柄，调节所需要的高度再紧固手柄。

5.4接通220V电源。

5.5.接通电源开关，跌落实验指示灯亮。

5.6按启动实验，选择相应的钢球放在电磁铁上，进行通电吸合。

5.7按照跌落实验要求进行实验，定位一定的高度，使钢球自由落下打击试料。

5.8打击实验的材料，目测受损程度，判断产品的质量，并填写实验报告。

5.8.1实验报告应填写产品的实验值要求，自由冲击的高度，冲击重量的选用标准。

5.8.2确保产品数据的准确性，和有效性。

5.8.3填写被实验得材料或者产品得说明。

5.8.4实验件的受损程度说明。

5.9实验完毕后关闭电源，把相对应的实验设备放入指定位置存放。

5.10对实验件做好相关记录，实验材料由实验员进行处理。

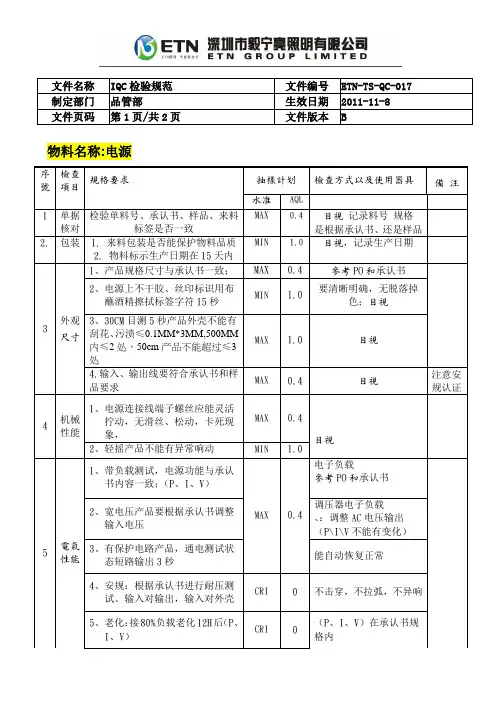

文件名称IQC检验规范文件编号ETN-TS-QC-017 制定部门品管部生效日期2011-11-8文件页码第1页/共2页文件版本 B物料名称:电源序號檢查項目規格要求抽樣計划檢查方式以及使用器具備注水准AQL1 单据核对检验单料号、承认书、样品、来料标签是否一致MAX0.4 目視记录料号规格是根据承认书、还是样品2. 包装 1.来料包装是否能保护物料品质2.物料标示生产日期在15天内MIN 1.0 目視，记录生产日期3 外观尺寸1、产品规格尺寸与承认书一致；MAX 0.4 參考PO和承认书2、电源上不干胶、丝印标识用布蘸酒精擦拭标签字符15秒MIN 1.0要清晰明确，无脱落掉色；目視3、30CM目测5秒产品外壳不能有刮花、污渍≤0.1MM*3MM,500MM内≤2处，50cm产品不能超过≤3处MAX 1.0 目視4.输入、输出线要符合承认书和样品要求MAX 0.4 目視注意安规认证4 机械性能1、电源连接线端子螺丝应能灵活拧动，无滑丝、松动，卡死现象，MAX 0.4目視2、轻摇产品不能有异常响动MIN 1.05 電氣性能1、带负载测试，电源功能与承认书内容一致；（P、I、V）MAX 0.4电子负载參考PO和承认书2、宽电压产品要根据承认书调整输入电压调压器电子负载、：调整AC电压输出（P\I\V不能有变化）3、有保护电路产品，通电测试状态短路输出3秒能自动恢复正常4、安规：根据承认书进行耐压测试。

输入对输出，输入对外壳CRI 0 不击穿，不拉弧，不异响5、老化：接80%负载老化12H后（P、I、V）CRI 0（P、I、V）在承认书规格内文件名称IQC检验规范文件编号ETN-TS-QC-017 制定部门品管部生效日期2011-11-8文件页码第1页/共2页文件版本 B5 可靠性跌落物体重量与高度对比基准：1、落地高度：0～7.5公斤=125cm；7.5～12.5公斤=100cm；15.5～17.5公斤=75cm；17.5～25公斤=50cm；超过25公斤=30cm；CRI 0先选择三个最弱的面投掷在地上，再选一个最弱的边投掷在地上，最后选一个最弱的角投掷在地上。

附件:电子行业计量技术规范项目建议书2.1.1单滚筒跌落试验机（华谊创鸿RS-8101）图1图1：滚筒跌落试验机，单个滚筒，通常跌落高度为500mm、1000mm,转轴带动滚筒连续进行跌落试验，通常跌落频率为5次/min、10次∕min,滚筒的其他尺寸可根据需求设计。

单滚筒跌落试验机：落下高度：500MM OR IOOOMM （可指定）滚筒宽度：350MM回转速度：5・20次/MIN试验次数：1∙999999次（可设）允许试件重量：5KG（MAX）图2：多滚筒跌落试验机，配备多个滚筒，滚筒的高度可设计相同高度或者不同高度，通常跌落高度为500mm、1000mm、转轴可带动多个滚筒连续进行跌落试验，通常跌落频率为5次/min、10次∕min,滚筒的其他尺寸可根据需求设计。

技术参数2.2计量特性参考典型仪器技术特性及GB/T 2423.7-2018环境试验第7部分：试验方法试验Eu粗率操作造成的冲击（主要用于设备型样品）、IEC 60068-2-31环境试验第2-31部分:试验试验Ec:倾跌与翻倒（主要用于设备型试样）、BS EN 50075家用和类似用途H类器具连接用的带线的2.5A、250V扁平两极不可拆线插头规范、BS 1363-1第1 部分：可拆线和不可拆线13 A保险丝插头规范、AS NZS 3112-2017 插头和插座认证测试规范的相关要求，计量特性如下：2.2.1 跌落高度跌落局度范围：（500~1000）mm,允许误差：±l%o2.2.2 跌落频率（回转频率）跌落频率范围（5~20）次∕min,允许误差：±1次/min。

水平口国际先进■国内先进1.2, 3, 82.填写制定或修订项目中，若选择修订则必须填写被修订计量技术规范号。

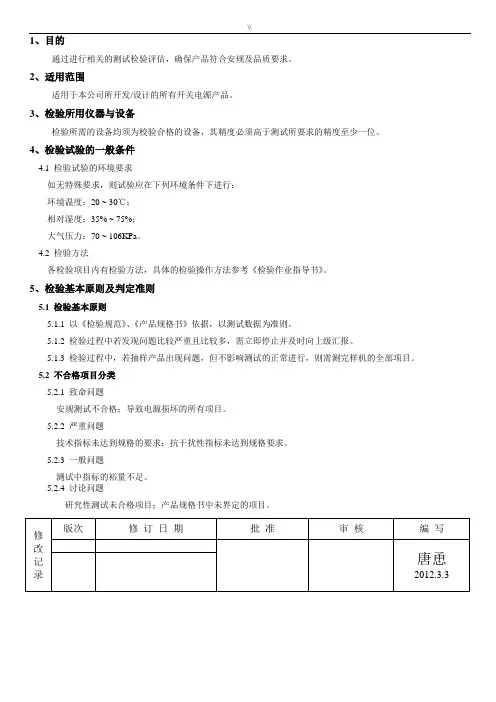

\\1、目的通过进行相关的测试检验评估，确保产品符合安规及品质要求。

2、适用范围适用于本公司所开发/设计的所有开关电源产品。

3、检验所用仪器与设备检验所需的设备均须为校验合格的设备，其精度必须高于测试所要求的精度至少一位。

4、检验试验的一般条件4.1 检验试验的环境要求如无特殊要求，则试验应在下列环境条件下进行：环境温度：20 ~ 30℃；相对湿度：35% ~ 75%；大气压力：70 ~ 106KPa。

4.2 检验方法各检验项目内有检验方法，具体的检验操作方法参考《检验作业指导书》。

5、检验基本原则及判定准则5.1 检验基本原则5.1.1 以《检验规范》、《产品规格书》依据，以测试数据为准则。

5.1.2 检验过程中若发现问题比较严重且比较多，需立即停止并及时向上级汇报。

5.1.3 检验过程中，若抽样产品出现问题，但不影响测试的正常进行，则需测完样机的全部项目。

5.2 不合格项目分类5.2.1 致命问题安规测试不合格；导致电源损坏的所有项目。

5.2.2 严重问题技术指标未达到规格的要求；抗干扰性指标未达到规格要求。

5.2.3 一般问题测试中指标的裕量不足。

5.2.4 讨论问题研究性测试未合格项目；产品规格书中未界定的项目。

修改记录版次修订日期批准审核编写唐恿2012.3.36、检验试验项目说明：以下检验方法，参照IEC、GB、CE、UL等标准的通用检验方法；检验项目以产品规格书规定的为准，产品规格书有要求的项目为必检项目，产品规格书未要求的项目可不检验；检验条件如果产品规格书有规定,则以产品规格书为准；当客户对检验项目和检验方法等有特别要求时，以客户的要求为准。

输入全电压范围是指输入由最低输入电压到最高输入电压连续调节，但数据只需记录最低输入电压，额定输入电压，最高输入电压的情况。

输出全负载范围是指输出负载由最小负载到额定负载连续调节，但数据只需记录最小负载，半载，额定负载的情况。

高温低温分别指产品的工作温度或存储温度的上限和下限。
