汽车使用性能和检测技术教案第一章：汽车使用性能概述1.1 教学目标1. 了解汽车使用性能的基本概念。
2. 掌握汽车使用性能的评价指标。
3. 了解汽车使用性能的影响因素。
1.2 教学内容1. 汽车使用性能的定义及重要性。
2. 汽车使用性能的评价指标：动力性、经济性、安全性、舒适性、可靠性。
3. 汽车使用性能的影响因素：汽车设计、制造、使用和维护。
1.3 教学方法1. 讲授法：讲解汽车使用性能的基本概念、评价指标和影响因素。
2. 案例分析法：分析实际案例，加深对汽车使用性能的理解。
1.4 教学活动1. 导入：介绍汽车使用性能的概念，引发学生兴趣。
2. 讲解：详细讲解汽车使用性能的评价指标和影响因素。
3. 讨论：分组讨论实际案例，分析汽车使用性能的影响因素。
第二章：汽车检测技术基础2.1 教学目标1. 了解汽车检测技术的基本概念。
2. 掌握汽车检测技术的分类和原理。
3. 了解汽车检测设备的使用和维护。
2.2 教学内容1. 汽车检测技术的定义及重要性。
2. 汽车检测技术的分类：视觉检测、仪器检测、无损检测。
3. 汽车检测设备的种类及使用维护。
2.3 教学方法1. 讲授法：讲解汽车检测技术的基本概念、分类和原理。
2. 实践操作法：演示汽车检测设备的使用和维护。
2.4 教学活动1. 导入：介绍汽车检测技术的作用，引发学生兴趣。
2. 讲解：详细讲解汽车检测技术的分类和原理。
3. 实践：演示汽车检测设备的使用和维护，让学生参与操作。
第三章：汽车动力性能检测3.1 教学目标1. 了解汽车动力性能检测的基本方法。
2. 掌握汽车动力性能检测设备的使用。
3. 学会分析汽车动力性能检测结果。
3.2 教学内容1. 汽车动力性能检测的方法：台架试验、道路试验。
2. 汽车动力性能检测设备：测功机、排放分析仪等。
3. 汽车动力性能检测结果的分析与评价。
3.3 教学方法1. 讲授法：讲解汽车动力性能检测的方法和设备。
2. 实践操作法：演示汽车动力性能检测设备的使用。
汽车前照灯技术状况的检测(教学设计)广东省佛山市顺德区郑敬诒职业技术学校谭顺翔授课班级：汽车评估选修班授课时间：2009年4月23日教材：汽车服务业系列丛书（机械工业出版社）《汽车评估》(张克明主编) 课题(教学内容)：汽车前照灯技术状况的检测课时：1学时（45分钟）一、教材分析处理(一)教材的地位和作用《汽车评估》是汽车运用与维修专业的一门专业选修课。
本节课选自汽车服务业系列丛书教材(机械工业出版社)《汽车评估》(张克明主编)第四章第八节。
这一章是汽车评估中对汽车技术状况检测部分，掌握好本节课的知识和技能，学生能正确评估汽车照明电气系统的工作状况。
(二)教学目标根据本节课教学内容及教学大纲的要求，参照学生现有的知识水平和理解能力，可确定如下的教学目标。
1．知识目标：(1)掌握利用屏幕检测前照灯的光束位置的方法；(2)掌握利用前照灯检验仪检测前照灯的发光强度和光轴偏斜量的方法。
2．能力目标：通过讲(教师的讲解)、演(教师演示)、练(学生自己做工作页) 结合，让学生掌握汽车评估中汽车技术状况检测的操作方法，为日后学习和工作打好基础。
3．思想目标：培养学生良好的思考及分析问题的习惯和规范的操作程序，以应对其工作后将遇到的千变万化的技术问题，增强其工作信心。
(三)教学重点、难点的确定综合本教材的前后内容，以及学生的实际情况，本节课的重点是：利用屏幕检测前照灯的光束位置的方法。
本节课的难点是：利用前照灯检验仪检测前照灯的发光强度和光轴偏斜量的方法。
(四)教材处理原则上课程教学按教材的顺序和推进。
为拓展学生的知识面，增加了一些相关的知识和方法。
二、教学方法本节课采用讲授的教学模式。
借鉴“任务驱教学法”的原理，设计“工作页”，将重点内容问题化、设置问题启迪学生思维，让他们带着问题去学，知道学什么，怎样学，达到什么目的。
演示法、启发诱导法相互渗透、密切配合，利用演示法让学生直接地学习汽车评估检测的方法；利用启发诱导法巧妙地设疑，激发学生求知欲，创设兴奋点。
探究机动车前照灯的检测与处理方法摘要：伴随着现代汽车技术的进步，汽车电气系统也有了长足的进步。
作为夜间行车安全的重要保障，汽车前照灯也有了极大的进步。
为了满足时代发展的需要，对汽车前照灯的检测技术也应该得到相应的改善。
本文针对探究机动车前照灯的检测与处理进行了分析。
关键词：机动车；前照灯检测仪；检定引言就目前而言，世界各国对汽车灯光系统的都制定了极为严苛的标准，多年来我国也通过颁布多项国家标准，对不同车型以及不同光源类型的机动车前照灯有了相关的具体要求。
然而，由于我国汽车工业发展起步相对较晚，汽车创新能力相对薄弱，整个汽车产业领域总体较国际领先水平有所差距。
部分汽车生产厂商为降低生产成本在前照灯光源性能方面压缩成本、部分前照灯配件改装件生产企业产品质量不过关以及大部分车主对车辆灯光系统没有引起足够的重视，致使相当一部分机动车前照灯性能不达标或不稳定，这会对本车辆、行人、对象车辆的行驶安全造成极大的危险，针对当前这类现象，定期对机动车前照灯进行检测十分必要。
1.前照灯检测系统工作原理工控系统负责协调调度各个子系统，执行相关的数据采集任务，并对采集到的数据进行计算处理，储存以及提取调度；摄像机控制系统以及成像系统负责处理图像并进行相应的处理，执行光形的自动检验以及相关性能的检验；运动滑杆控制系统负责驱动各个电机的运转，执行相关的设备工作移动以及实现自动寻光追光功能。
各项控制工作同时进行，节省测量时间。
前照灯检测时将机动车停于机动车前照灯检测仪前方约一米处，车辆方向应尽量与检测仪导轨方向保持垂直，保持车辆怠速状态。
根据提示切换前照灯灯光状态，自动式机动车前照灯检测仪将自动测量前照灯发光强度、光轴偏移角、灯光高度等检测参数；手动式机动车前照灯检测仪需要检测人员手动将检测仪与机动车前照灯对正，根据检测仪相关提示转动测量旋钮以得到对应的测量结果。
2.机动车前照灯检测仪检定中相关问题及处理2.1系统误差①对正误差：理论上汽车前照灯产生的光束应该垂直射入前照灯检测仪器，此时测量所得到的理论数值应该为最大值。
前照灯检测仪工作原理
前照灯检测仪是一种用于检测车辆前照灯光束水平位置和光束光照强度的设备。
其工作原理主要包括以下几个步骤：
1. 安装设备：将前照灯检测仪安装在平整的地面上，并确保其位置和角度与被测车辆的前照灯位置和角度相对应。
2. 调整仪器：通过仪器上的调整装置，将检测仪器水平对准被测车辆的前照灯。
3. 准备测试：开启前照灯检测仪，准备进行测试。
通常情况下，测试包括光束水平位置和光束光照强度两个方面。
4. 检测光束水平位置：通过前照灯检测仪上的水平标尺和水平传感器，可以测量前照灯光束的水平位置。
仪器会根据车辆前照灯的水平位置和仪器的水平位置来判断是否满足标准要求。
5. 检测光束光照强度：通过前照灯检测仪上的光照强度传感器，可以测量前照灯光束的光照强度。
仪器会将测量结果与标准要求进行比较，判断光束是否达到要求的光照强度。
6. 记录结果：根据仪器上的显示屏或其他记录装置，记录测试结果。
通常会显示光束水平位置的偏差值和光照强度的实际数值。
通过以上步骤，前照灯检测仪可以准确地检测出车辆前照灯的光束水平位置和光照强度，从而判断前照灯是否符合标准要求。

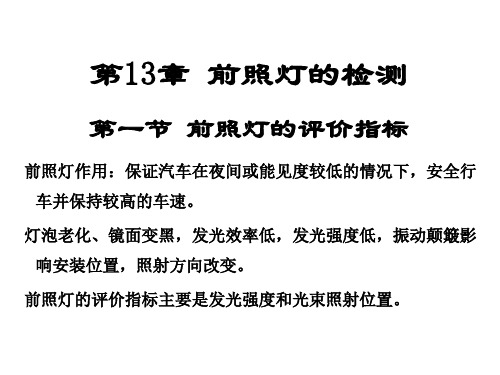

汽车前照灯的检测汽车前照灯检测是汽车安全性能检测的重要项目。
前照灯诊断的主要参数是发光强度和光束照射位置。
当发光强度不足或光束照射位置偏斜时，会造成夜间行车驾驶员视线不清，或使迎面来车的驾驶员眩目，将极大地影响行车安全。
所以，应定期对前照灯的发光强度和光束照射位置进行检测、校正。
前照灯的技术状况，可用屏幕法和前照灯校正仪检测。

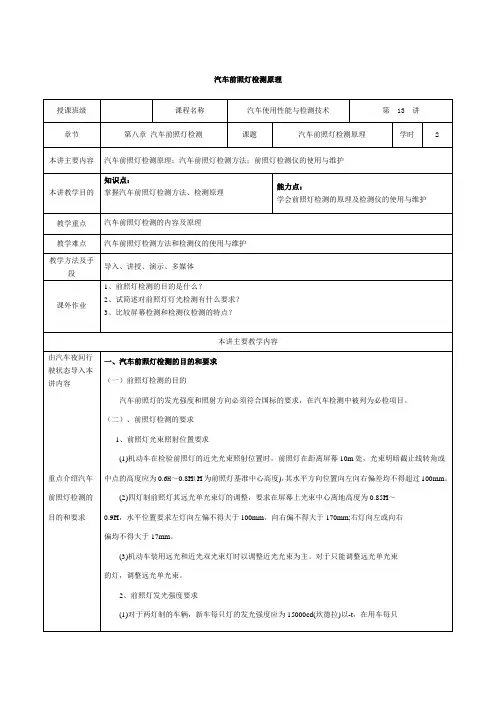

一、前照灯光束照射位置标准及屏幕检测法(一)前照灯光束照射位置的检验标准根据GB7258-1997《机动车运行安全技术条件》的规定，汽车前照灯的检验指标为光束照射位置的偏移值和发光强度(cd)。
前照灯光束照射位置应符合以下要求：(1)机动车(运输用拖拉机除外)在检验前照灯的近光光束照射位置时，前照灯在距离屏幕10m处，光束明暗截止线转角或中点的高度应为0.6H～0.8H(H为前照灯基准中心高度)，其水平方向位置向左向右偏移均不得超过100mm。
(2)四灯制前照灯其远光单光束灯的调整，在屏幕上光束中心离地高度为0.85H～0.90H，水平位置左灯向左偏移不得大于100mm，向右偏移不得大于170mm；右灯向左或向右偏移均不得大于170mm。
(3)机动车装用远光和近光双光束灯时以调整近光光束为主。
对于只能调整远光单光束的灯，调整远光单光束。
(二)屏幕法检测前照灯光束照射位置(1)检测的准备GB7258-1997《机动车运行安全技术条件》规定，用屏幕法检测前照灯光束照射位置时，检查用场地应平整，屏幕与场地应平直，被检验的车辆应在空载、轮胎气压正常、乘坐1名驾驶员的条件下进行。
将车俩停置于屏幕前，并与屏幕垂直，使前照灯基准中心距屏幕10m，在屏幕上确定与前照灯基准中心离地面距离H等高的水平基准线及以车辆纵向中心平面在屏幕上的投影线为基准确定的左右前照灯基准中心位置线。
分别测量左右远近光束的水平或垂直照射方位的偏移值，如图4-27所示。
图4-27屏幕法检测前照灯光束照射位置屏幕上画有三条垂直线和三条水平线：中间垂直线V－V与被检车辆的纵向中心垂直面对齐。
