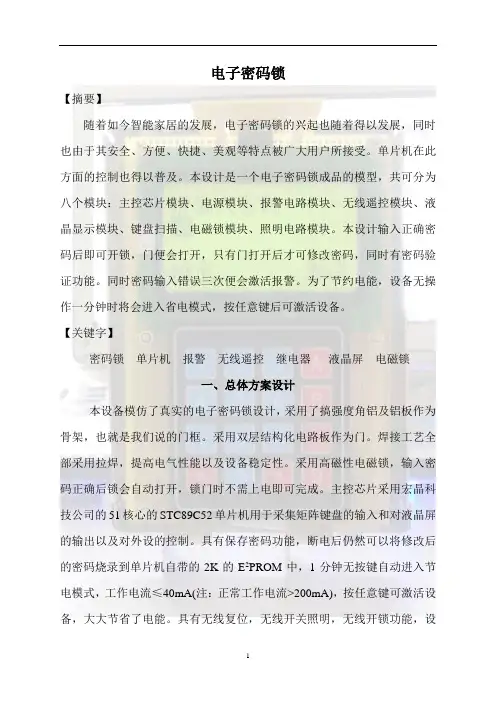

(完整word版)6位电子密码锁设计

一、设计目的通过课程设计掌握控制系统设计的一般步骤，掌握系统总体控制方案的设计方法、8086微型计算机的应用方法、控制算法的设计及硬件设计方法。

复习并学习用软件编程控制硬件。

了解和掌握8086微机应用系统的软硬件设计过程、方法及实现，为以后设计实现8086微机应用系统打下良好的基础。

二、设计任务与要求（1）密码锁在输入密码正确时控制电控锁开启，同时显示00字样；当输入密码错误时，发出错误警告，并显示FF字样；当3次误码输入时，产生报警；具有密码修改的功能。

（2）选用8086和适当的存储器及接口芯片完成相应的功能，用LED显示器显示电子锁的当前状态；画出详细的硬件连接图；给出程序设计思路、画出软件流程图；给出所有程序清单并加上必要注释；完成设计说明书（包括封面、目录、设计任务书、硬件设计思路、硬件原理图、软件设计思路、程序流程框图、程序清单、所用器件型号、总结体会、参考文献等）。

三、整体功能描述本设计为多功能密码锁，使用存储器保存密码防止断电后密码丢失。

工作时按下按键蜂鸣器会发出声音提示按键有效并在数码管有“- -”闪烁字样，若相隔1分钟无按键按下，则清零。

在输入密码正确的条件下输出开锁电平，控制电控锁开启，同时显示OPEN字样。

开锁后可按下“复位/修改密码键”实现修改密码功能的转入，之后先输入密码再输入同样的密码确认才可成功修改，修改成功后蜂鸣器会发出三声，数码管“00”闪烁三次提示修改密码成功。

当输入密码错误时，发出错误警告声音，同时显示CLOSE字样，当输入密码错误次数累积够3次后，蜂鸣器会产生90秒的报警声响进行报警。

四、总体设计方案根据本次设计的设计目的及设计要求，可有下列两种方案：4.1 方案一在本次设计中，因为密码锁的基本功能使可以判断密码是否正确，以及完成对密码的修改，所以需要用到输入设备以及CPU的接口电路以及相关存储设备；因为有报警提示功能，所以要用到相关的输出设备以及接口电路。

电子密码锁的设计与实现一、实验目的１．进一步掌握键盘扫描和LED显示的程序设计.２．了解按键消抖的方法。

３．综合运用微机原理的软硬件知识。

二、实验内容与要求１．基本要求（1)具有密码输入功能,密码最多为６位;(2)设置退格键，以便删除输入错误的密码；（3）在输入的密码时数码管上只显示8,并根据输入位数依次横移；（4）设置确认键，当确认键按下后，判断输入密码是否正确；（5）当输入密码正确时,点亮发光二极管;当输入密码不正确时，发光二极管不亮并且蜂鸣器报警，重新输入，当三次密码输入不正确时，系统应锁定键盘10s。

2．提高要求将用户分为管理者和使用者,管理者拥有超级密码,可以修改其他人的密码。

使用者不能修改密码。

三、实验报告要求１．设计目的和内容２．总体设计３．硬件设计：原理图(接线图）及简要说明４．软件设计框图及程序清单５．设计结果和体会(包括遇到的问题及解决的方法)四、总体设计电子密码锁的原理是：从键盘输入一组密码,CPU把该密码和设置密码比较,对则将锁打开（不同锁的控制方式不一样,比如加电控制电磁铁抽回，从而打开),错则要求重新输入，并记录错误次数，如果三次错误,则被强制锁定并报警,除非超级密码或者其他的手段打开,比如延时一段时间。

初步设计思路如下:1．输入密码用矩形键盘，包括数字键和功能键，功能键包括退格键和确认键.2．LED数码管显示输入密码，但是只是输出显示符号8 .采用动态扫描输出。

3．用发光二极管模拟锁的情况，锁关时发光二极管灭,打开时发光二极管亮。

4．输入密码错误时报警，3次输入错误时键盘锁定10s，键盘无法接收数据。

软件的设计主要包括矩形键盘键值的读取、LED动态扫描输出程序、密码判断程序和报警程序.五、硬件设计根据设计思路，硬件电路可通过实验平台上的一些功能模块电路组成,由于实验平台上的各个功能模块已经设计好，用户在使用时只要设计模块间电路的连接,因此，硬件电路的设计及实现相对简单.完整系统的硬件连接如图1所示.硬件电路由LED数码管显示模块、按键模块、发光二极管电路和蜂鸣器模块组成。

六位密码控制 课程设计一、课程目标知识目标：1. 学生能够理解六位密码的基本概念，掌握密码的组成元素和编码规则。

2. 学生能够运用六位密码进行信息的加密和解密，理解加密技术在日常生活中的应用。

3. 学生了解密码学的基本原理，认识到密码在信息安全中的重要性。

技能目标：1. 学生能够运用所学的六位密码知识，独立进行简单的信息加密和解密操作。

2. 学生能够通过小组合作，解决与密码相关的问题，提高解决问题的能力。

3. 学生能够运用密码学知识，设计出具有一定安全性的六位密码。

情感态度价值观目标：1. 学生对密码学产生兴趣，认识到学习密码学的实用价值，激发进一步学习的欲望。

2. 学生在小组合作中，学会尊重他人意见，培养团队协作精神和沟通能力。

3. 学生通过学习六位密码，增强信息安全意识，树立正确的网络道德观念。

课程性质：本课程为信息技术学科的一节实践性课程，旨在让学生通过实际操作，掌握六位密码的相关知识。

学生特点：六年级学生具有一定的信息技术基础，好奇心强，喜欢动手实践，善于合作。

教学要求：结合学生特点，注重理论与实践相结合，以任务驱动法引导学生自主探究，小组合作完成任务，培养学生的实践能力和团队协作精神。

通过本课程的学习，使学生能够将所学知识应用于实际生活，提高信息安全意识。

二、教学内容1. 密码学基础知识介绍：密码的概念、组成元素、编码规则。

2. 六位密码的构成：数字、字母、特殊字符的组合方式及其在密码中的应用。

3. 加密与解密技术：介绍对称加密和非对称加密的基本原理，以六位密码为例进行讲解。

4. 密码破译与防护策略：分析常见的密码破译方法，提出六位密码的防护措施。

5. 实践操作：指导学生运用所学知识，设计并实现一个六位密码控制系统。

6. 信息安全意识培养：结合实例，让学生了解信息安全的重要性，树立正确的网络道德观念。

教材章节关联：1. 《信息技术》六年级上册：第三章“网络与信息安全”中的第三节“密码与信息安全”。

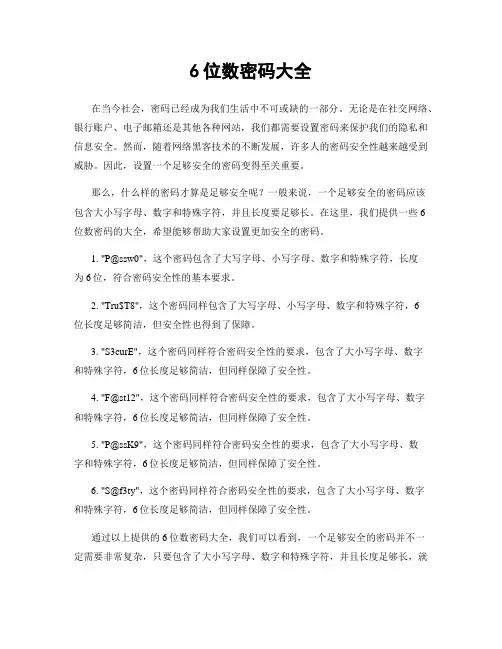

6位数密码大全在当今社会，密码已经成为我们生活中不可或缺的一部分。

无论是在社交网络、银行账户、电子邮箱还是其他各种网站，我们都需要设置密码来保护我们的隐私和信息安全。

然而，随着网络黑客技术的不断发展，许多人的密码安全性越来越受到威胁。

因此，设置一个足够安全的密码变得至关重要。

那么，什么样的密码才算是足够安全呢？一般来说，一个足够安全的密码应该包含大小写字母、数字和特殊字符，并且长度要足够长。

在这里，我们提供一些6位数密码的大全，希望能够帮助大家设置更加安全的密码。

1. "P@ssw0"，这个密码包含了大写字母、小写字母、数字和特殊字符，长度为6位，符合密码安全性的基本要求。

2. "Tru$T8"，这个密码同样包含了大写字母、小写字母、数字和特殊字符，6位长度足够简洁，但安全性也得到了保障。

3. "S3curE"，这个密码同样符合密码安全性的要求，包含了大小写字母、数字和特殊字符，6位长度足够简洁，但同样保障了安全性。

4. "F@st12"，这个密码同样符合密码安全性的要求，包含了大小写字母、数字和特殊字符，6位长度足够简洁，但同样保障了安全性。

5. "P@ssK9"，这个密码同样符合密码安全性的要求，包含了大小写字母、数字和特殊字符，6位长度足够简洁，但同样保障了安全性。

6. "S@f3ty"，这个密码同样符合密码安全性的要求，包含了大小写字母、数字和特殊字符，6位长度足够简洁，但同样保障了安全性。

通过以上提供的6位数密码大全，我们可以看到，一个足够安全的密码并不一定需要非常复杂，只要包含了大小写字母、数字和特殊字符，并且长度足够长，就能够保障我们的信息安全。

当然，为了更好地保护我们的密码安全，我们还需要注意以下几点：首先，不要使用容易被猜到的密码，比如生日、电话号码、或者简单的连续数字等；其次，不要在多个网站使用相同的密码，一旦一个网站的密码泄露，其他网站的安全也会受到威胁；最后，定期更换密码也是非常重要的，这样可以有效地避免密码被破解的风险。

《单片机原理与应用》课程设计报告基于单片机的密码锁的设计院系：专业（班级）：姓名：学号:指导教师：职称：完成日期：《单片机原理与应用》课程设计任务书院（系）：专业：指导教师：目录1 课题设计 (1)1.1 课题背景 (1)1.2 课题设计目标 (1)2系统方案论证 (2)2.1 主控部分的选择 (2)2.2 密码输入方式的选择 (2)3 系统总体设计和主要芯片介绍 (3)3.1 系统总体设计 (3)3.2 主要芯片介绍 (3)4 系统硬件构成 (10)4.1 系统整体电路图 (10)4.2 单片机最小系统原理图 (10)4.3 电源输入部分 (11)4.4 键盘输入部分 (12)4.5 密码存储部分 (12)4.6 显示部分 (13)4.7 报警部分 (14)5软件的设计与实现 (14)5.1 设计原理 (15)5.2 主程序流程图 (15)6 结论 (16)[参考文献] (17)7 附录 (18)1课题设计随着人们生活水平的提高和安全意识的加强，对安全的要求也就越来越高。

锁自古以来就是把守护门的铁将军，人们对它要求甚高，既要安全可靠的防盗，又要使用方便，这也是制锁者长期以来研制的主题。

随着电子技术的发展，各类电子产品应运而生，电子密码锁就是其中之一。

1.1 课题背景由于电子锁的密钥量（密码量）极大，可以与机械锁配合使用，并且可以避免因钥匙被仿制而留下安全隐患。

电子锁只需记住一组密码，无需携带金属钥匙，免除了人们携带金属钥匙的烦恼，而被越来越多的人所欣赏。

电子锁的种类繁多，例如数码锁，指纹锁，磁卡锁，IC卡锁，生物锁等。

但较实用的还是按键式电子密码锁。

1.2 课题设计目标本设计采用AT89S51单片机为主控芯片，通过软件程序组成电子密码锁系统，能够实现：1．正确输入密码前提下，开锁提示；2．错误输入密码情况下，蜂鸣器报警；3．密码可以根据用户需要更改；4．断电存储功能;5. 完成实际实物的焊接;2系统方案论证系统从主控部分和密码输入方式两方面进行论证2.1 主控部分的选择方案一：采用数字电路控制用以74LS112双JK触发器构成的数字逻辑电路作为密码锁的核心控制，将密码保存在JK触发器中，与输入密码通过比较器比较，判断结果是否相符合。

指导教师签字：年月日目录摘要 (2)Abstract (2)第一章、绪论 (3)1.1 课题研究的相关背景 (3)1.2 课题研究的基本理论依据 (3)1.3 设计课题的任务 (3)1.4 课题研究的目的、意义 (4)第二章设计方案简述 (5)2.1 方案的论证 (5)2.2 方案的原理 (5)2.3 方案的总体框图 (5)第三章详细的设计方案 (6)3.1 密码的设定和密码的输入部分 (6)3.2 执行电路 (7)3.3 NE555秒脉冲电路 (7)3.4 报警电路 (8)3.5 倒计时电路 (8)3.6 稳压电源电路 (9)第四章设计结果及分析 (10)4.1 电路的调试 (10)4.2 功能的扩展 (10)第五章设计的总结 (12)参考文献 (13)摘要随着人门生活水平的提高，如何提高实现家庭的防盗这一问题业变得尤其突出，传统的机械锁由于其构造的简单，被撬开的事件屡见不鲜，使我们的财产以及人身安全有了很大的隐患，这致使我们寻求更好的安全措施。

电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的喜爱。

设计本课题时构思的方案是采用74LS86四两输入的异或门和74LS04非门构成的数字逻辑电路控制方案。

初始密码（可以修改）设定后，当输入密码正确时按下开锁按钮，绿灯亮表示开门；当输入密码错误按下开锁按钮时，红灯亮表示报警状态，同时555电路产生脉冲进入10秒的倒计时并发出报警声。

关键词：电子密码锁；74LS86四两输入异或门；74LS04非门；555电路AbstractWith the people's living standards increase, how to improve the implementation of family protection against the problem has become particularly outstanding, and the traditional machinery lock because of its construction of simple and forcing open the event of the case, our property and security of person was a great potential, this to us for the safety measures. the lock because of its confidentiality high, with agility, safety, was the favorite.This subject in the design concept plan was adopted 74ls86 4 liang of the input power, or the door and 74ls04 the door of a digital logic to control circuit.Initial passwords （ can modify ） then, when the right to enter the password when the open lock button, the green light before the door when their ； enter the password mistake in the open lock button when the lights indicate the state, the circuit produce pulses 555 to 10 seconds count down and alarm.Keywords：electronic combination locks；74ls86 ；74ls04 ；555 chip第一章、绪论1.1 课题研究的相关背景在现代城市中，随着人们生活水平的提高，如何提高实现家庭的防盗这一问题业变得尤其突出，传统的机械锁由于其构造的简单，被撬开的事件屡见不鲜，使我们的财产以及人身安全有了很大的隐患，这致使我们寻求更好的安全措施。

电子密码锁系部：电子工程系学生姓名：专业班级：学号：指导教师：2013年3月10日著作声明本论文为本人经过查阅大量的文献资料并参考得出各类技术指标，并进行大量的论证制作调试完成的。

绝无抄袭或盗取他人著作。

若有雷同，愿意并接受舆论监督，必要时被追究法律责任。

设计版权使用授权书本设计作者完全了解学校有关保障，同意学校保留并向有关设计管理部门或机构送交设计的复印件和电子版，允许设计被查阅和借阅。

本人授权省级优秀设计评选机构将本设计的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本设计。

作者本人签名：年月日指导教师签名：年月日内容摘要随着电子产品向智能化和微型化的不断发展,单片机已成为电子产品研制和开发中首选的控制器。

为了更好地推广单片机在家电领域中的应用,本文介绍一种应用AT89C2051单片机设计的电子密码锁。

经实际制作表明该密码锁具有安全、实用、成本低等特点,符合住宅用锁的要求,具有一定的现实意义。

关键词： AT89C2051 I2C总线 AT24C02 安全性密码锁ABSTRACTAbstract：As electronic products are developing towards intelligence and minimization, micro control unit(MCU) have become the first choice for controllers in the development of electronic products. In order to expand the applications of MCU in to household appliances, a new designing method of electronic cipher locks by the use of AT89C2051 MCU is introduced in this paper.It shows that the cipher lock is characterized by its low cost and high degree of safety and practicality. Besides, it works well as a residence lock and has great potential for commercial development.Pivotal word: AT24C02 I2C bus AT89C2051 Security Cryptography Electronic Cipher Lock目录一、正文 (1)（一）、引言 (1)1．目的 (1)2．国内外现状 (1)3．设计目标 (2)（二）、主体 (6)1．总体方案说明 (6)2．硬件设计 (6)3．软件设计 (18)（三）、总结 (45)二、谢辞 (46)三、参考文献 (46)一、正文（一）引言1.目的课题完成的目的要求电子器件设计制作密码锁的控制电路，使之在输入正确的代码时，输出信号以启动执行机构动作，并且用红、绿LED指示关锁、开锁状态。

简单六位数字密码锁 This manuscript was revised on November 28, 2020目录第1章绪论设计任务（1）设置七个键位，分别是确认，数字1，数字2，数字3，数字4，数字5，数字6，工作有提示（设通电状态为红灯亮）。

（2）在单片机内部预设六位密码，在使用密码解锁器时，要按预设的密码依次输入才能完成解锁。

预设密码以外的数字都不能解开密码锁（如输入非6位或输入6位与预设密码不同的数字）。

（3）输入密码时，数码管同步显示输入的数字。

（4）输入正确后，有解锁提示（设为绿灯亮），输入错误后也有提示（设为红灯闪烁和鸣笛警告）（5）输入错误后可以重输，要有复位功能。

设计要求利用AT89S52单片机的P2端口的连接到7个按键开关上，分别是输入键数字1，数字2，数字3，数字4，数字5，数字6和确认键，接蜂鸣器。

启动时，按下电源开关，红色指示灯长亮，输入密码，而数码管显示输入的相应数字，然后按下确认键，若密码正确，绿灯亮，数码管熄灭，弱密码错误，红灯闪烁，蜂鸣器响，发出警报。

第2章系统方案设计硬件设计思想键盘设计本设计使用7按键，从上到下，从左至右依次设为确认键，数字1，数字2，数字3，数字4，数字5，数字6，用来输入密码，如下图图键盘仿真图数字显示设计使用共阳极七段数码管来显示输入的数字，图如下：图显示仿真图检验密码电路设计使用LED灯和蜂鸣器来提示输入的密码是否正确，若密码正确，绿灯亮，若密码错误，红灯闪烁，蜂鸣器响，电路如图：图密码验证系统仿真图软件设计思想电子密码锁工作的主要过程是从键盘开始输入密码，同时LED显示密码输入情况，按下确认键后判断密码的正确性，作出开锁或报警处理。

密码的设定，在此程序中密码是固定的，预设的密码为"532416"共6位密码。

在单片机内部预设六位密码，在使用密码解锁器时，要按预设的密码依次输入才能完成解锁。

预设密码以外的数字都不能解开密码锁（如输入非6位或输入6位与预设密码不同的数字）输入密码时，数码管要在单片机的控制下同步显示输入的数字。

#include "reg51.h"sbit buzzer=P3^1;sbit relay=P3^2;void key_scan();//声明按键扫描函数void key_compare();//声明按键比较函数void LCD_PutString(unsigned char x,unsigned char y,unsigned char code *s); void ClrScreen();//清屏函数void LCD_flag(); //闪烁函数unsigned char table[4][4]={{0,1,2,3},{4,5,6,7},{8,9,10,11},{12,13,14,15},} ; unsigned char store_secret[3]={4,6,8};unsigned char store_temp[10];unsigned char h,l,i=0;unsigned char Error_time=0; //输入密码错误次数sbit RS=P2^2;sbit RW=P2^1;sbit EN=P2^0;sbit PSB=P2^4;/*------------------------------------------延时函数-------------------------------------------*/void delay(unsigned int z){unsigned int i,j;for(i=0;i<z;i++)for(j=0;j<123;j++);}/*------------------------------------------12864的设置-------------------------------------------*/bit LCD12864_ReadBusy(){bit result;RS = 0;RW = 1;EN = 1;delay(5);result = (bit)(P0&0x80);EN = 0;return(result);}void LCD12864_write_com(unsigned char com){RS=0;delay(5);RW=0;P0=com;delay(5);EN = 1;delay(5);EN = 0;}void LCD12864_write_data(unsigned char dat){RS = 1;delay(5);RW=0;P0=dat;delay(5);EN = 1;delay(5);EN = 0;}/*------------------------------------------12864的初始化-------------------------------------------*/void Init_LCD(){PSB = 1;LCD12864_write_com(0x01);LCD12864_write_com(0x0c);LCD12864_write_com(0x01);LCD12864_write_com(0x30);}/*------------------------------------------------显示字符串x:横坐标值，范围0~8y:纵坐标值，范围1~4------------------------------------------------*/void LCD_PutString(unsigned char x,unsigned char y,unsigned char code *s) {switch(y){case 1: LCD12864_write_com(0x80+x);break;case 2: LCD12864_write_com(0x90+x);break;case 3: LCD12864_write_com(0x88+x);break;case 4: LCD12864_write_com(0x98+x);break;default:break;}while(*s>0){LCD12864_write_data(*s);s++;// delay(50);}}/*------------------------------------------------清屏------------------------------------------------*/void ClrScreen(){LCD12864_write_com(0x01);delay(5);}/*********************************************************闪烁函数*********************************************************/ void LCD_flag(){LCD12864_write_com(0x08);delay(400);LCD12864_write_com(0x0c);delay(400);LCD12864_write_com(0x08);delay(400);LCD12864_write_com(0x0c);delay(400);LCD12864_write_com(0x08);delay(200);LCD12864_write_com(0x0c);delay(5);LCD12864_write_com(0x01);delay(5);}/*------------------------------------------按键比较函数-------------------------------------------*/void key_compare(){ClrScreen();delay(20);if(store_secret[0]==store_temp[0]&&\store_secret[1]==store_temp[1]&&\store_secret[2]==store_temp[2]){LCD_PutString(2,2,"恭喜您！");LCD_PutString(1,3,"身份已验证！");delay(3000);ClrScreen();LCD_PutString(0,2,"主人欢迎您回家!");relay=1;delay(10000);relay=0;delay(5000);}else{Error_time++;if(Error_time==1){LCD_PutString(2,1,"对不起!");LCD_PutString(0,2,"您的密码有误!");LCD_PutString(0,3,"您还有2 次机会!");delay(3000);}else if(Error_time==2){LCD_PutString(2,1,"对不起!");LCD_PutString(0,2,"您的密码有误!");LCD_PutString(0,3,"您还有1 次机会!");delay(1000);}else if(Error_time==3){LCD_PutString(2,1,"对不起!");LCD_PutString(1,2,"您已输错3 次!");LCD_PutString(2,3,"键盘已锁!");LCD_PutString(1,4,"请稍后再试...");buzzer=1;delay(20000);Error_time=0;buzzer=0;}}ClrScreen();}void key_scan(){while(1){LCD_PutString(2,1,"密码锁");LCD_PutString(0,2,"请您输入密码：");P1=0xf0;//根据开发板原理图，先进行列扫描，高位全部为1，低位为0 if(P1!=0xf0){delay(5);if(P1!=0xf0){switch(P1&0xf0){case 0xe0:l=0;break;case 0xd0:l=1;break;case 0xb0:l=2;break;case 0x70:l=3;break;}}P1=~P1;//进行行扫描switch(P1&0x0f){case 0x07:h=0;break;case 0x0b:h=1;break;case 0x0d:h=2;break;case 0x0e:h=3;break;}while(P1!=0x0f);if(table[h][l]==10){key_compare();}else if(table[h][l]==11){if(i==0)i=3;i=i-1;store_temp[i]=0; //把之前那个值清零LCD12864_write_com(0x88+i);LCD12864_write_data(' '); //显示一个空的位置}else{store_temp[i]=table[h][l];LCD12864_write_com(0x88+i); //按键值LCD12864_write_data('*');store_temp[i]=table[h][l];i++;if(i>2)i=0;}}}}void main(){buzzer=0;relay=0;Init_LCD();LCD12864_write_com(0x80);key_scan();}。

电子密码锁设计1 设计任务及要求初始条件：计算机、Max+plusⅡ、EDA实验箱。

主要任务与要求：设计一个电子密码锁，在锁开的状态下输入密码，设置的密码共4位，用数据开关K1～K10分别代表数字1，2，…，9，0，输入的密码用数码管显示，最后输入的密码显示在最右边的数码管上，即每输入一位数，密码在数码管上的显示左移一位。

可删除输入的数字，删除的是最后输入的数字，每删除一位，密码在数码管的显示右移一位，并在左边空出的位上补充“0”。

用一位输出电平的状态代表锁的开闭状态。

提高部分：为保证密码锁主人能打开密码锁，设置一个万能密码，在主人忘记密码时使用。

2 EDA简介EDA技术是在电子CAD技术基础上发展起来的通用软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。

EDA 设计可分为系统级、电路级和物理实现级。

物理级设计主要指IC版图设计，一般由半导体厂家完成；系统级设计主要面对大型复杂的电子产品；而一般民用及教学所涉及基本是电路级设计。

我们常用的EDA软件多属于电路级设计。

电路初级设计工作，是在电子工程师接受系统设计任务后，首先确定设计方案，并选择合适的元器件，然后根据具体的元器件设计电路原理图，接着进行第一次仿真。

其中包括数字电路的逻辑模拟、故障分析、模拟电路的交直流分析、瞬态分析等。

这一次仿真主要是检验设计方案在功能方面的正确性。

仿真通过后，根据原理图产生的电气连接网络表进行PCB板的自动布局布线，有条件的还可以进行PCB后分析。

其中包括热分析、噪声及窜扰分析、电磁兼容分析、可靠性分析等，并可将分析后的结果参数反馈回电路图，进行第二次仿真，也称作后仿真。

后仿真主要是检验PCB板在实际工作环境中的可行性。

EDA工具层出不穷，目前进入我国并具有广泛影响的EDA软件有：multiSIM7（原EWB 的最新版本）、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim等等。

目录第1章绪论 (1)1.1 设计任务 (1)1.2 设计要求 (1)第2章系统方案设计 (2)2.1 硬件设计思想 (2)2.2软件设计思想 (3)第3章电路设计 (4)3.1 电路原理 (4)3.2 电路原理图 (4)第4章程序设计 (5)4.1流程图 (5)4.2 算法描述 (5)第5章程序清单与仿真结果 (6)5.1 程序清单 (6)5.2 仿真结果 (14)第6章设计总结 (17)6.1 设计体会 (17)参考文献 (18)致谢 (19)实物展示..................................... 错误!未定义书签。

第1章绪论1.1 设计任务（1）设置七个键位，分别是确认，数字1，数字2，数字3，数字4，数字5，数字6，工作有提示（设通电状态为红灯亮）。

（2）在单片机内部预设六位密码，在使用密码解锁器时，要按预设的密码依次输入才能完成解锁。

预设密码以外的数字都不能解开密码锁（如输入非6位或输入6位与预设密码不同的数字）。

（3）输入密码时，数码管同步显示输入的数字。

（4）输入正确后，有解锁提示（设为绿灯亮），输入错误后也有提示（设为红灯闪烁和鸣笛警告）（5）输入错误后可以重输，要有复位功能。

1.2 设计要求利用AT89S52单片机的P2端口的P2.0--P2.6连接到7个按键开关上，分别是输入键数字1，数字2，数字3，数字4，数字5，数字6和确认键，P2.7接蜂鸣器。

启动时，按下电源开关，红色指示灯长亮，输入密码，而数码管显示输入的相应数字，然后按下确认键，若密码正确，绿灯亮，数码管熄灭，弱密码错误，红灯闪烁，蜂鸣器响，发出警报。

第2章系统方案设计2.1 硬件设计思想2.1.1 键盘设计本设计使用7按键，从上到下，从左至右依次设为确认键，数字1，数字2，数字3，数字4，数字5，数字6，用来输入密码，如下图图2.1 键盘仿真图2.1.2 数字显示设计使用共阳极七段数码管来显示输入的数字，图如下：图2.2 显示仿真图2.1.3 检验密码电路设计使用LED灯和蜂鸣器来提示输入的密码是否正确，若密码正确，绿灯亮，若密码错误，红灯闪烁，蜂鸣器响，电路如图：图2.3 密码验证系统仿真图2.2软件设计思想电子密码锁工作的主要过程是从键盘开始输入密码，同时LED显示密码输入情况，按下确认键后判断密码的正确性，作出开锁或报警处理。

/**************************************************************** WYDZ-51实验板 ** 六位数电子密码锁4*4键盘（密码可改） ** 通电显示------,密码由TABLE读取132888 ** 为内定密码这样可以防止停电后无密码用 ** 按*清除为000000欲改密码先按密码再按# ** 输入密码后按D若密码相同P2.3反转一次 ** 否则显示为------ * * 要显示密码按住C即可放开后显示000000 ** SW1 = 1 | SW2= 2 | SW3= 3 | SW4 = A未定义 ** SW6 = 4 | SW7= 5 | SW8= 6 | SW9 = B未定义 ** SW11 = 7 | SW12= 8 | SW13= 9 | SW14= C显示密码 ** SW16 =*清除 | SW17= 0 | SW18= 重设密码 | SW19= D开锁 ** 程序制作:LBQ691477940** 26/10/08 00:41 * ***************************************************************/; 主程序DULA BIT P2.6WELA BIT P2.7ORG 0000HMOV R7,#00H ;时DJNZ R7,$MOV R7,#16 ;内定密码在表格的起始地址为第16个开始MOV R6,#06H ;内定六个密码MOV R1,#35H ;内定密码取码指针L1: MOV A,R7 ;MOV DPTR,#TABLE ;MOVC A,@A+DPTR ;MOV @R1,A ;六个密码分别存入35H-30H单元DEC R1 ;存下一个地址INC R7 ;取下一个DJNZ R6,L1START: ;SETB P2.0 ;置P2.0口MOV R4,#06H ;清除显示器存放地址40H-45HMOV R0,#40H ;CLEAR: MOV @R0,#16 ;显示------INC R0 ;DJNZ R4,CLEAR ;;4*4&4*3键盘子程序;将pn.0-pn.3作out4横，pn.4-pn.7作in4竖L2: MOV R3,#0F7H ;扫描初值（Pn.3=0）MOV R1,#00H ;取码指针初值L3: MOV A,R3 ;开始扫描MOV P3,A ;将扫描值out Pn口MOV A,P3 ;读入Pn口值,判断是否有键按下?MOV R4,A ;存入R4,以判断是否放开了SETB C ;C=1MOV R5,#04H ;扫描Pn.4-Pn.7;若为4*3则mov r5,#03h并pn.4不用L4: RLC A ;将按键值带c左移一位JNC KEYIN ;判断C=0?是则有键按下转KEYININC R1 ;C=1则无键按下,将取码指针加1DJNZ R5,L4 ;4竖扫描完了?CALL DISPMOV A,R3 ;扫描值载入SETB C ;C=1RRC A ;扫描下一横（Pn.3-Pn.0）MOV R3,A ;存回扫描寄存器JC L3 ;C=1?是则未扫完JMP L2 ;C=0则4横已扫描完KEYIN: MOV A,R1 ;将键值送AXRL A,#04H ;是否按C=SW14键JZ X3 ;是则显示密码MOV A,R1 ;XRL A,#00H ;是否按D=SW19键JZ X4 ;是则比较密码，正确开门MOV R7,#30 ;消除抖动D1: MOV R6,#248DJNZ R6,$DJNZ R7,D1D2: MOV A,P3 ;读入P3口值XRL A,R4 ;与上次读入值比较相同A=0JZ D2 ;ACC=0则相等,表示键未放开MOV A,R1 ;己放开,取码指针载入AMOV DPTR,#TABLE ;数据指针到TABLEMOVC A,@A+DPTR ;到TABLE取码MOV R7,A ;取得的键值迸R7XRL A,#0FH ;是否按#=SW18JZ SET0 ;是则设定新密码MOV A,R7 ;键值送AXRL A,#0EH ;是否按*JZ START ;是则清除MOV A,R7 ;键值送AXRL A,#0AH ;A=SW4键未设定键JZ L2 ;MOV A,R7 ;键值送AXRL A,#0BH ;B=SW9键未设定键JZ L2 ;MOV A,R7 ;键值送AXCH A,40H ;现按键值存入（40H）XCH A,41H ;旧(40H)值存入(41H)XCH A,42H ;旧(41H)值存入(42H)XCH A,43H ;旧(42H)值存入(43H)XCH A,44H ;旧(43H)值存入(44H)XCH A,45H ;旧(44H)值存入(45H)CALL DISP ;调用显示子程序JMP L2 ;X3: JMP DISP2 ;X4:JMP COMP ;调用比较子程序SET0: MOV R2,#06H ;六个密码MOV R0,#40H ;按键显示地址MOV R1,#30H ;密码存放地址E1: MOV A,@R0 ;40H存入30H....45H存入35HXCH A,@R1 ;INC R0 ;INC R1 ;DJNZ R2,E1 ;CALL DELAY ;时E2: JMP START ;COMP:MOV R1,#45H ;按键显示地址MOV R0,#35H ;密码存放地址MOV R2,#06H ;六个密码C1: MOV A,@R1 ;XRL A,@R0 ;JNZ C3 ;不同则清除DEC R1 ;相同比较下一个密码DEC R0 ;DJNZ R2,C1 ;CLR P2.3 ;使其OUT高电平令电子锁打开MOV R2,#255 ;时0.1秒C2: MOV R6,#255DJNZ R6,$DJNZ R2,C2SETB P2.3 ;将本行去掉将所有已注释行去掉{;逗号C3: JMP START ;;欲显示密码值DISP2: MOV R0,#35H ;密码存放地址CALL DISP1 ;调用显示子程序1MOV A,P3 ;C键放开否？没有继续显示XRL A,R4 ;JZ DISP2 ;CALL DELAY ;JMP STARTDELAY: MOV R7,#03 ;显示器扫描时间D3: MOV R6,#248DJNZ R6,$DJNZ R7,D3RETDISP: MOV R0,#45H ;显示地址指针45HDISP1: MOV A,@R0 ;载入D6显示值MOV DPTR,#TABMOVC A,@A+DPTRSETB DULAMOV P0,ACLR DULASETB WELAMOV P0,#1CLR WELACALL DELAYDEC R0MOV A,@R0 ;载入D5显示值MOV DPTR,#TABMOVC A,@A+DPTRSETB DULAMOV P0,ACLR DULASETB WELAMOV P0,#2CLR WELACALL DELAYDEC R0MOV A,@R0 ;载入D4显示值MOV DPTR,#TABMOVC A,@A+DPTRSETB DULAMOV P0,ACLR DULASETB WELAMOV P0,#4CLR WELACALL DELAYDEC R0MOV A,@R0 ;载入D3显示值MOV DPTR,#TABMOVC A,@A+DPTRSETB DULAMOV P0,ACLR DULASETB WELAMOV P0,#8CLR WELACALL DELAYDEC R0MOV A,@R0 ;载入D2显示值MOV DPTR,#TABMOVC A,@A+DPTRSETB DULAMOV P0,ACLR DULASETB WELAMOV P0,#10HCLR WELACALL DELAYDEC R0MOV A,@R0 ;载入D1显示值MOV DPTR,#TABMOVC A,@A+DPTRSETB DULAMOV P0,ACLR DULASETB WELAMOV P0,#20HCLR WELACALL DELAYRET ;TABLE: DB 0DH,0FH,00H,0EH ; 1 /2 / 3 /ADB 0CH,09H,08H,07H ; 4 / 5 / 6 /BDB 0BH,06H,05H,04H ; 7 / 8 / 9 /显示密码DB 0AH,03H,02H,01H ;清除 / 0 /重设密码/开锁DB 01H,03H,02H,08H,08H,08H ;内定密码;其实TABLE中的值可以不这样安排;只要和键盘相对应即可;若按的是键盘上的Pn.3与Pn.7组成的开关一定是TABLE中的第1个值 ;若按的是键盘上的Pn.3与Pn.6组成的开关一定是TABLE中的第2个值 ;若按的是键盘上的Pn.3与Pn.5组成的开关一定是TABLE中的第3个值 ;如此类推Pn.1与Pn.7组成的开关一定是TABLE中的第9个值;如此类推Pn.0与Pn.7组成的开关一定是TABLE中的第13个值;若按的是键盘上的Pn.0与Pn.4组成的开关一定是TABLE中的第16个值 ;Pn.3与Pn.7或.6或.5或.4接开关分别为;Pn.2与Pn.7或.6或.5或.4接开关分别为;Pn.1与Pn.7或.6或.5或.4接开关分别为;Pn.0与Pn.7或.6或.5或.4接开关分别为TAB: ;显示表格DB0C0H;0DB0F9H;1DB0A4H;2DB0B0H;3DB099H;4DB092H;5DB082H;6DB0F8H;7DB080H;8DB090H;9DB088H;ADB083H;bDB0C6H;CDB0A1H;dDB086H;EDB08EH;FDB 0BFH ;-END。
