钢丝绳命名规则

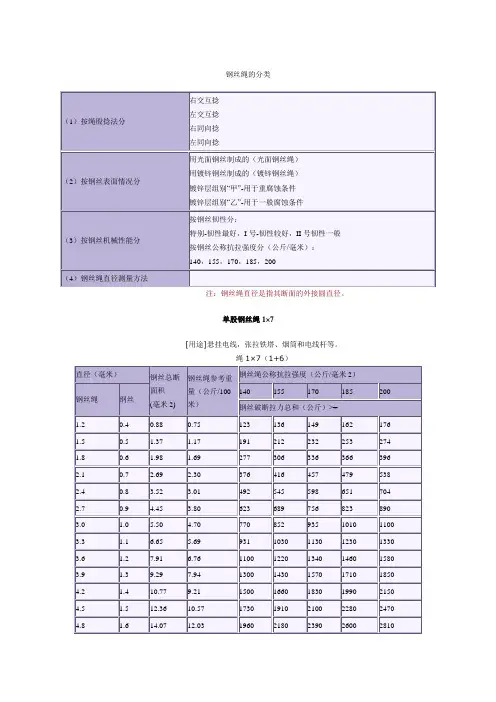

钢丝绳的分类
注：钢丝绳直径是指其断面的外接圆直径。

单股钢丝绳1×7
[用途]悬挂电线，张拉铁塔、烟筒和电线杆等。

绳1×7（1+6）
注：表中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳（以下同）
单股钢丝绳1×19
[用途]包麻钢丝绳的股心，悬挂电线，张拉铁塔、烟筒和电线杆等。

绳1×19（1+6+12）
单股钢丝绳1×37
[用途]悬挂电线，张拉铁塔、烟筒和电线杆等。

绳1×37（1+6+12+18）
钢丝绳6×19
[用途]各种起重，提升和牵引设备。

绳6×19股（1+6+12）绳纤维芯
钢丝绳6×24
[用途]拖船，货网，浮运木材等。

绳6×24股（0+9+15）绳和股纤维芯
钢丝绳6×37
[用途]各种起重、提升和牵引设备。

绳6×37股（1+6+12+18）绳纤维芯
钢丝绳7×7
[用途]船舶张拉桅杆，盐井，吊桥等。

绳7×7股（1+6）。

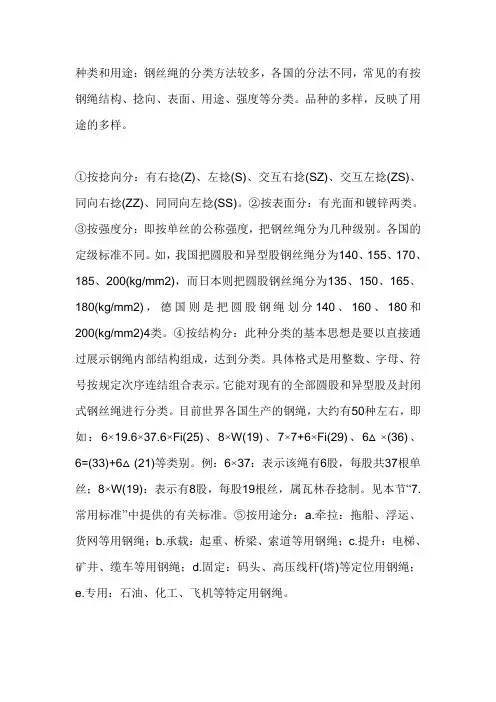

种类和用途：钢丝绳的分类方法较多，各国的分法不同，常见的有按钢绳结构、捻向、表面、用途、强度等分类。

品种的多样，反映了用途的多样。

①按捻向分：有右捻(Z)、左捻(S)、交互右捻(SZ)、交互左捻(ZS)、同向右捻(ZZ)、同同向左捻(SS)。

②按表面分：有光面和镀锌两类。

③按强度分：即按单丝的公称强度，把钢丝绳分为几种级别。

各国的定级标准不同。

如，我国把圆股和异型股钢丝绳分为140、155、170、185、200(kg/mm2)，而日本则把圆股钢丝绳分为135、150、165、180(kg/mm2)，德国则是把圆股钢绳划分140、160、180和200(kg/mm2)4类。

④按结构分：此种分类的基本思想是要以直接通过展示钢绳内部结构组成，达到分类。

具体格式是用整数、字母、符号按规定次序连结组合表示。

它能对现有的全部圆股和异型股及封闭式钢丝绳进行分类。

目前世界各国生产的钢绳，大约有50种左右，即如：6×19.6×37.6×Fi(25)、8×W(19)、7×7+6×Fi(29)、6△×(36)、6=(33)+6△(21)等类别。

例：6×37：表示该绳有6股，每股共37根单丝；8×W(19)：表示有8股，每股19根丝，属瓦林吞捻制。

见本节“7.常用标准”中提供的有关标准。

⑤按用途分：a.牵拉：拖船、浮运、货网等用钢绳；b.承载：起重、桥梁、索道等用钢绳；c.提升：电梯、矿井、缆车等用钢绳；d.固定：码头、高压线杆(塔)等定位用钢绳；e.专用：石油、化工、飞机等特定用钢绳。

规格及外观质量(1)规格：表明钢绳的尺寸、结构、强度等项内容。

由于各国生产钢丝绳型号及习惯不同，故表示规格的格式也有所不同，表1、表2分别为我国与德国圆股钢丝绳〔“7.常用标准”中(2)、(19)的规格内容〕的规格。

表1我国圆股钢丝绳的规格格式国圆股钢丝绳的规格格式直径钢丝总断面积参考重量钢丝绳公称抗拉强度(kg/mm2)钢丝绳钢丝140 155 170 185 200钢丝破断拉力总和mm mm2 kg/100m kg,不小于表2德国圆股钢丝绳的规格格式钢丝绳标称直径单位长度重量Gkg/m 理论计算破断拉力最小破断拉力钢丝的公称强度为下列数值时1570N/mm2(160kgf/mm2) 1770N/mm2(180kgf/mm2) 1570N/mm2(160kgf/mm2) 1770N/mm2(180kgf/mm2)F理论值F理论值F最小F最小d 允许偏差% Kn kgf kN kgf kN kgf kN kgf钢丝绳/起重钢丝绳/福宝门钢丝绳金泰瑞特色经销。

钢丝绳术语、标记及分类
钢丝绳基本知识 GB/T8706-2006 (ISO17893:2004,IDT)
一 术语和定义
1 钢丝 wires 1.1 外层钢丝 outer wires • <单捻钢丝绳>中位于最外层的钢丝。 • <多股钢丝绳>外层股中位于最外层的钢丝。 1.2 内层钢丝 inner wire • <单捻钢丝绳>中位于中心钢丝和外层钢丝之间的
2.15 压实股 (K) compacted strand
• 通过模拔、轧制或锻打等变形加工后，钢 丝的形状和股的尺寸发生改变，而钢丝的 金属横截面积保持不变的股。
7 尺寸 Dimensions
7.1 圆股的尺寸 dimension of round strand • 股的横截面直径(ds ) 。
6.2.2 单层股钢丝绳 single-layer rope
• 由一层股围绕一个芯螺旋捻制而成的多股 钢丝绳。
6.2.3 阻旋转钢丝绳 rotation-resistant rope
多层股钢丝绳(被替代) multi-stand rope(superseded)
不旋转钢丝绳(被替代) non-rotating rope(superseded)
2.11 组合平行捻 combined parallel lay
• 由典型的瓦林吞式(2.9)和西鲁式(2.8)股类 型组合而成，由三层或三层以上钢丝一次 捻制成的平行捻股结构。
2.12 多工序捻股 multiple operation lay strand
• 至少包含两层钢丝，并通过一次以上的工 序逐层捻制而成的股结构。
2.3 三角股 (V) triangular strand • 横截面形状近似三角形的股。 • 注：三角股的股芯可以由组合芯构成。

计算出的d 值应根据钢丝绳的产品规范进行圆整，使其取为标准值。
当缺乏钢丝绳的资料时，钢丝绳的最大允许工作拉力［ Smax］（单位为KN）可
用下列经验公式估算 :［Smax］≈10d2,式中d的单位用cm。
五、钢丝绳损伤及其原因
1. 断丝种类 - 1
拉力断丝：这种断丝显示一端是圆锥形的，一端是杯形的。 破断面的收缩是这种断丝的典型。
火花断丝: 熔融的表面及破断部分上的变色成为火花断丝的特性。
五、钢丝绳损伤及其原因
2. 钢丝绳损伤种类 - 1 突出的绳股：其原因是不合适的接头或缠扎加工或纽结 及打节现象。
在重迭钢丝绳时，在钢丝绳和卷筒或轮槽边缘之间发生 的压力可以损伤钢丝绳。
钢丝绳由于操作不当造成的“打节”。 纽结或打节的凸出部份会容易受到过度的磨损。
三、钢丝绳的标记
标记 (参照GB8707-88钢丝绳标记代号)
• 1、总则 General
• 钢丝绳标记系列的描述应按3.2~3.4规定进行。该系列列
出了描述钢丝绳所要求的最少信息量（例如，当有规定 时或需要证实时）。该系列适用于大多数钢丝绳结构、 级别、钢丝表面状态和层数的描述。3.2中特性a)~f)也 可用于钢丝绳识别。
5）单捻钢丝绳 spiral rope 由至少两层钢丝围绕一中心圆钢丝、组合股或平行捻股螺旋捻制而成 的钢丝绳。其中至少有一层钢丝沿相反方向捻制，即至少有一层钢丝 与外层反向捻。 （1）单股钢丝绳 spiral strand rope （2）半密封钢丝绳 half-locked coil rope （3）全密封钢丝绳 full-locked coil rope
脂）。
二、钢丝绳的分类
1、按结构分类：
分为点接触钢丝绳、线接触钢丝绳、面接触钢丝
