火灾自动报警系统及消防设施联动控制
一、组件的设置
组件名称距离、高度要求设置要求
手动火灾报警按钮≤30m
1.3～1.5m
1.每个防火分区至少设置一只手动火灾
报警按钮，宜设置在疏散通道或出入口处
2.列车上设置的手动火灾报警按钮，应设
置在每节车厢的出入口和中间部位
区域显示器 1.3～1.5m 每个报警区域宜设置一台，当一个报警区域包括多个楼层时，宜在每个楼层设置一台仅显示本楼层的区域显示器
火灾警报器＞2.2m 1.应设置在每个楼层的楼梯口、消防电梯前室、建筑内部拐角等明显部位，不宜与安全出口指示标志灯具设置在同一面墙上
2.≥60dB；在环境噪声大于60dB的场所，其声压级应高于背景噪声15dB
二、控制器的设置
三、火灾自动报警系统联动控制
四、其他消防设施联动控制。

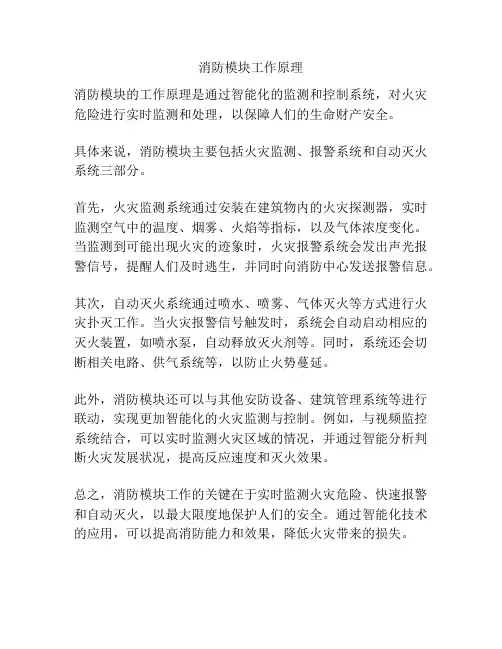

消防模块工作原理
消防模块的工作原理是通过智能化的监测和控制系统，对火灾危险进行实时监测和处理，以保障人们的生命财产安全。

具体来说，消防模块主要包括火灾监测、报警系统和自动灭火系统三部分。

首先，火灾监测系统通过安装在建筑物内的火灾探测器，实时监测空气中的温度、烟雾、火焰等指标，以及气体浓度变化。

当监测到可能出现火灾的迹象时，火灾报警系统会发出声光报警信号，提醒人们及时逃生，并同时向消防中心发送报警信息。

其次，自动灭火系统通过喷水、喷雾、气体灭火等方式进行火灾扑灭工作。

当火灾报警信号触发时，系统会自动启动相应的灭火装置，如喷水泵，自动释放灭火剂等。

同时，系统还会切断相关电路、供气系统等，以防止火势蔓延。

此外，消防模块还可以与其他安防设备、建筑管理系统等进行联动，实现更加智能化的火灾监测与控制。

例如，与视频监控系统结合，可以实时监测火灾区域的情况，并通过智能分析判断火灾发展状况，提高反应速度和灭火效果。

总之，消防模块工作的关键在于实时监测火灾危险、快速报警和自动灭火，以最大限度地保护人们的安全。

通过智能化技术的应用，可以提高消防能力和效果，降低火灾带来的损失。

什么是消防联动块？消防联动模块组成及工作原理————————————————————————————————作者：————————————————————————————————日期：什么是消防联动模块？消防联动模块组成及工作原理消防联动模块是用于消防联动控制器与其所连接的受控设备之间信号传输、转换的一种器件，包括消防联动中继模块、消防联动输入模块、消防联动输出模块和消防联动输入输出模块，它是消防联动控制设备完成对受控消防设备联动控制功能所需的一种辅助器件。

一、中继模块消防联动中继模块是由信号整形、滤波稳压和信号放大过流保护电路等部分组成，用于对消防联动控制系统内部各种电信号进行远距离传输和放大驱动。

该模块分为总线型和非总线型两种。

总线型中继模块主要作用是增加联动总线的负载能力，提高消防联动控制系统的可靠性。

消防联动中继模块的工作原理是：当联动总线负载过重或线路过长时，一般在总线的适当位置设置总线中继模块，将弱信号放大到标准状态，增加总线的负载能力。

二、输入模块消防联动输入模块是由无极性转换电路、滤波整形、编码信号变换电路、主控电路、指示灯电路、信号隔离变换电路等部分组成，用于把消防联动控制器所连接的消防设备、器件的工作状态信号输入相应的消防联动控制器。

该模块一般与消防联动控制器相连。

消防联动输入模块的工作原理是：自动灭火设备、防排烟设备、防火门窗、防火卷帘、水流指示器、消火栓、压力开关等消防设备、器件在监视状态时，其内部继电器处于常开状态；当处于启动工作状态时，继电器由常开转变为常闭状态。

消防联动输入模块内部的信号隔离变换电路将上述消防设备、器件的工作状态转换为电信号，传给消防联动输入模块的主控电路。

主控电路一般通过分析与判断，确认消防设备的工作状态，同时通过信号总线上传给相应的消防联动控制器。

三、输出模块消防联动输出模块用于将消防联动控制器的控制信号传输给其连接的消防设备、器件。

该模块分为总线型和非总线型两种，一般与消防联动控制器相连。

消防控制模块消防控制模块也叫输入输出模块，是消防联动控制系统的重要组成部分，用在火灾自动报警系统中连接排烟阀、送风阀、防火阀等等外部设备。

模块多有一对常开、常闭触点，通过模块上面的触点连接外接电路来实现外部设备的联动控制。

国内火灾报警厂家众多，这里介绍几款输入输出模块。

目录1GST-LD-8301型输入输出模块2HJ-1825型输入输出模块3SAN1800型输入输出模块1GST-LD-8301型输入输出模块此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。

本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。

模块具有直流24V 电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。

另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。

本模块具有输入、输出具有检线功能。

应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。

（1）工作电压：总线电压：总线24V 电源电压：DC24V（2）监视电流：总线电流≤1mA电源电流≤5mA海湾8301模块（3）动作电流：总线电流≤3mA电源电流≤20mA（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流（6）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）（7）出厂设置：常开检线输入、无源输出方式（8）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露（9）外壳防护等级：IP30（10）外形尺寸：86mm×86mm×43mm（带底壳）2HJ-1825型输入输出模块用于控制警铃、声光报警器、阀、口、电梯、广播切换等，输出继电器提供二常开二常闭转换触点，触点容量AC250V/3A,DC24V/5A，模块接收无源常开反馈信号。

建筑消防联动控制系统设计之分析摘要：本文分析了现代建筑消防联动控制系统的特点和形式，然后从配电系统设计、消防水泵、电动防火卷帘、排烟风机、非消防电源切断等几方面对现代高层建筑的消防联动控制系统的设计进行了探讨。

关键词：消防联动控制系统;配电系统;设计思路abstract: this paper analyzes the characteristics and forms of the modern building fire linkage control system, and then from the distribution system design, fire pump, electric fire shutter, exhaust fan, non-fire power cutting design aspects of modern high-rise building fire linkage control system in the study.key words: fire control system; power distribution system; design中图分类号：d035.36文献标识码：a 文章编号：随着我国国民经济的飞速发展，一幢幢高层建筑拔地而起。

由于高层建筑的特点，一旦发生火灾，火灾蔓延迅速，人员疏散困难，将给人身和经济造成巨大损失，而消防联动控制系统设计的好坏直接影响整个消防系统及灭火过程的成败。

由于消防联动控制系统在整个灭火过程中的重要作用，它越来越被广大电气设计工作者所关注。

1 消防联动控制系统的特点和形式消防联动控制系统是现代建筑物防火设计的一项重要内容。

从总体来分可分为三类: 现场联动；集中联动；现场与集中相结合联动。

1.1 现场联动设备是在现场人工动作或火灾情况下自行动作，用来在现场获取火灾信息并通过地址编码控制模块(以下简称控制模块或模块) 发出联动信号。

以单台防排烟风机为例，主回路元件为分立元件。

1、风机控制箱至模块箱：消防联动启动风机控制线2根、风机启停状态监视线4根、手自动工作状态监视线4根、过负荷报警监视线2根，共计12根监视控制线6x(WDZN-RYJS-2x1.5)，采用4个输入模块和1个输入输出模块。

2、风机控制箱至消控室：风机启停手动控制线3芯，可采用WDZN-KYJY-3x1.5。

3、防排烟风机关联设备：280℃常开防火阀反馈信号的监视线2根，接防火阀常开触点，采用1个输入模块；电动防火阀、排烟阀、送风口、排烟口、排烟窗等的监视控制线4根2x(WDZN-RYJS-2x1.5)，采用1个输入输出模块。

排烟风机入口处的280℃防火阀至风机控制箱的连锁控制线2根WDZN-BYJ-2x1.5，接防火阀常闭触点。

消防水泵指消火栓泵和自动喷淋泵，以一用一备为例。

1、水泵控制柜至模块箱：消防联动启动水泵控制线2根、主备用水泵启停状态监视线8根、手自动工作状态监视线4根、过负荷报警监视线2根，共计16根监视控制线8x(WDZN-RYJS-2x1.5)，采用6个输入模块和1个输入输出模块。

2、水泵控制柜至消控室：水泵启停手动控制线3芯，可采用WDZN-KYJY-3x1.5。

预作用阀组和快速排气阀前电动阀的启停手动控制线4芯WDZN-KYJY-4x1.5。

3、消防水泵关联设备：1）消火栓系统主要有出水干管上的压力开关、高位消防水箱出水管上的流量开关、（干式系统）报警阀压力开关动作信号监视线2根，采用1个输入模块。

2）湿式自动喷水灭火系统：主要有湿式报警阀压力开关、水流指示器、信号阀动作信号监视线2根，采用1个输入模块。

3）预作用系统不充气预作用系统，主要有报警阀压力开关、水流指示器、信号阀动作信号监视线2根，采用1个输入模块；预作用阀组监视控制线4根，采用1个输入输出模块，在管网最不利端可能会设置电磁排气阀，采用1个输入输出模块。

对于充气的预作用系统，一般会设置预作用阀控制箱，来联动控制空压机、电磁阀等设备，故预作用阀控制箱设联动控制线4根，采用1个输入输出模块；快速排气阀前的电动阀采用控制线2根，采用1个输入输出模块，其他需监视动作信号的设备与不充气预作用系统相同。

消防联动控制系统操作流程
消防联动控制系统的操作流程主要包括以下步骤：
1. 当系统控制范围内任意一点报警时，会联动该报警点所在防火区域的防排烟系统、应急广播系统、防火卷帘系统、切断非消防电源、消防电梯强降等程序。

2. 报警主机与消防栓系统联动，消火栓手动报警按钮动作致使消防泵启动信号（故障信号）反馈到消防控制室。

消防控制室手动启动消防泵致使消防泵启动信号（故障信号）反馈到消防控制室。

3. 报警主机与自动喷水灭火系统联动：压力开关动作信号→启动消防泵，水流指示器动作→向中控室反馈信号，压力开关动作→向中控制反馈信号，消防控制室手动启动喷淋泵→喷淋泵启动信号（故障信号）反馈到消防控制室。

4. 报警主机与火灾警报及应急广播系统联动：“手动报警按钮”或“两只火灾探测器报警信号” →启动声光报警器、火灾事故广播模块→接通声光警报器电源、接通火灾事故广播线路。

此外，消防联动控制系统的人机交互界面多数操作都设有一定的权限，主要体现在消音、查看事件、修改时间、系统复位、参数设置、功能设置、设备维护、删除事件记录等
方面。

交互操作通过模拟事件来完成，报警声响作为事件被捕捉记录，显示在平面图中。

以上信息仅供参考，具体的操作流程可能会因设备和系统的不同而有所差异。

在实际操作中，应严格按照设备和系统的操作手册进行操作，以确保安全和有效。

同时，对于消防设备的操作和维护，应由专业人员进行，以确保设备的正常运行和安全性。

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

消防联动模块是用于消防联动控制器与其所连接的受控设备之间信号传输、转换的一种器件，包括消防联动中继模块、消防联动输入模块、消防联动输出模块和消防联动输入输出模块，它是消防联动控制设备完成对受控消防设备联动控制功能所需的一种辅助器件。

一、中继模块消防联动中继模块是由信号整形、滤波稳压和信号放大过流保护电路等部分组成，用于对消防联动控制系统内部各种电信号进行远距离传输和放大驱动。

该模块分为总线型和非总线型两种。

总线型中继模块主要作用是增加联动总线的负载能力，提高消防联动控制系统的可靠性。

消防联动中继模块的工作原理是：当联动总线负载过重或线路过长时，一般在总线的适当位置设置总线中继模块，将弱信号放大到标准状态，增加总线的负载能力。

二、输入模块消防联动输入模块是由无极性转换电路、滤波整形、编码信号变换电路、主控电路、指示灯电路、信号隔离变换电路等部分组成，用于把消防联动控制器所连接的消防设备、器件的工作状态信号输入相应的消防联动控制器。

该模块一般与消防联动控制器相连。

消防联动输入模块的工作原理是：自动灭火设备、防排烟设备、防火门窗、防火卷帘、水流指示器、消火栓、压力开关等消防设备、器件在监视状态时，其内部继电器处于常开状态；当处于启动工作状态时，继电器由常开转变为常闭状态。

消防联动输入模块内部的信号隔离变换电路将上述消防设备、器件的工作状态转换为电信号，传给消防联动输入模块的主控电路。

主控电路一般通过分析与判断，确认消防设备的工作状态，同时通过信号总线上传给相应的消防联动控制器。

三、输出模块消防联动输出模块用于将消防联动控制器的控制信号传输给其连接的消防设备、器件。

该模块分为总线型和非总线型两种，一般与消防联动控制器相连。

消防联动输出模块的工作原理是：当消防联动控制设备发出启动信号后，根据预置逻辑，通过总线将联动控制信号输送到消防联动输出模块，启动需要联动的消防设备、器件，如消防水泵、防排烟阀、送风阀、防火卷帘门、风机、警铃等。

浅析建筑消防联动控制系统摘要：随着各类建筑的不断发展，建筑规模不断扩大，建筑的标准也越来越高。

新建的各类大楼都具备人员密集、设备先进、功能多、装饰豪华等特点，因此，建筑消防监控及联动控制系统已成为高层建筑不可缺少的重要组成部分。

本文简要介绍了建筑消防监控及联动控制系统，并针对其应用现状进行了分析。

关键词：建筑消防监控联动控制系统应用随着社会经济的发展和进步，现代化智能建筑的增多，消防联动控制系统在智能建筑中的楼宇自动化系统（bas）起着重要作用。

联动控制模块是消防控制系统实现对建筑内消防设备、电梯设备、照明、空调、给排水等安全设备联动控制的重要单元。

建筑内一旦发生火灾消防探测设备把探测信号传送到消防控制中心，确认火灾发生后，消防控制中心要通过模块控制启动防排烟系统设备、消防电梯降到首层、防火门（防火卷帘）关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设备启停等。

一、消防联动控制系统的模块化1、按信号的输入输出方式分为输入模块、单输入单输出模块、双输入双输出模块、输出模块。

（1）输入模块：在消防系统中适时接受处理现场各种报警探测装置发出的无源报警信号，并实现把信号向火灾报警控制器传输。

可接收可燃气体探测器、紫外线火焰探测器、水流指示器、压力开关等无源接点的动作信号。

消防控制中心接到设备动作信号后，根据模块的编码地址可快速判断现场报警设备的地址，确认火灾是否发生。

输入模块上有两对有效接点，其中一对接点与二总线连接，另一对与现场设备的无源接点连接。

（2）单输入单输出模块：这种模块用于将现场各种一次动作并有动作信号输出的被动型设备，实现消防系统设备联动。

就是说设备动作要由消防控制中心向单输入单输出模块发出动作信号，模块接受动作信号，输出一组24v电源控制设备动作。

设备动作后由其自带无源接点向单输入单输出模块发出一个已动作信号，由单输入单输出模块反馈给消防控制中心。

消防控制中心确认该设备动作状态。

单输入单输出模块带一组常开无源输出接点，但模块的控制接点不能直接接入被控设备交流控制回路。

消防联动控制器的组成消防联动控制器是一个非常重要的设备，它能够控制和监测消防系统和安全管理系统的联动操作。

在消防预警、火灾报警和灭火时，它都可以提供及时的响应和解决方案，保障人们的生命安全和财产安全。

那么，消防联动控制器究竟由哪些部分组成呢？1. 硬件设备消防联动控制器需要配备一些硬件设备，包括传感器、控制器、显示器和按钮等。

传感器主要用于检测火灾、烟雾、温度等环境参数变化，将信号传输给控制器处理。

控制器是整个系统的核心部件，它可以根据传感器采集的数据控制其他硬件设备的工作状态，同时还能够将预警信息发送至消防和安保中心。

显示器和按钮则用于人机交互，方便用户操作和监测系统运行状态。

2. 软件程序软件程序是消防联动控制器的基础，它可以通过编程实现系统的智能化、自动化控制和数据分析。

软件程序分为两个方面，一是系统软件，指的是控制器的操作系统和系统驱动，为硬件设备提供基础支持，负责设备之间的数据传递和沟通。

二是应用软件，包括安全管理软件、灭火控制软件、数据处理软件等，这些软件可以通过联网实现数据共享和操作控制，形成整个消防和安全管理系统的协同作用。

3. 通信模块通信模块是消防联动控制器的重要组成部分，它可以将控制器内部的信号传输到远程中心监控系统中。

通信模块一般支持多种通信方式，包括以太网、Wi-Fi、蓝牙、RS232/485等。

通过与门禁、CCTV等安保设备的联动操作，可以有效提高系统的整体安全性和响应速度，确保火灾和安全事件处理的及时性。

4. 可视化管理可视化管理是消防联动控制器的又一重要组成部分，它可以提供人性化的操作界面和视觉化的管理方案。

通过可视化管理软件，用户可以实时监测消防和安全管理系统的状态、数据和记录，对从预警、响应到解决全过程进行整体性和细节化的监控。

这种方式能够使消防和安全管理人员更便捷地掌握系统运行情况，更科学地分析系统数据，更高效地管理系统，避免安全事故和人为错误的发生。

总之，消防联动控制器是一个复杂的系统，它涉及多种硬件设备、软件程序、通信模块和可视化管理，这些组成部分相互配合，形成完整的消防和安全管理系统。
