数控机床与编程试卷及答案6套

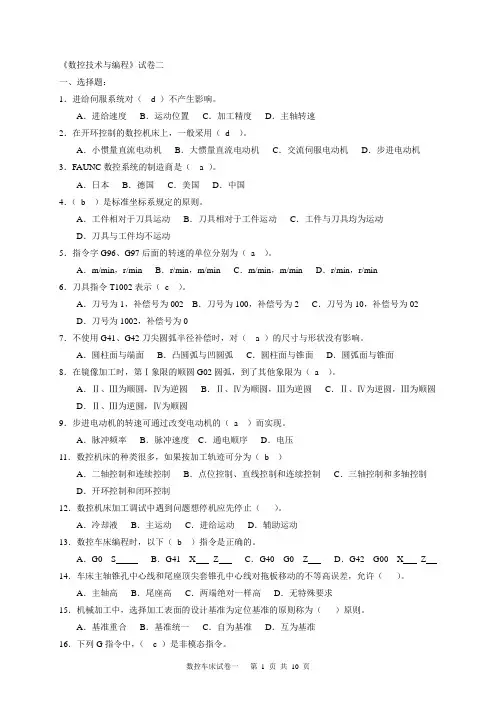

《数控技术与编程》试卷二一、选择题：1．进给伺服系统对（ d ）不产生影响。

A．进给速度B．运动位置C．加工精度D．主轴转速2．在开环控制的数控机床上，一般采用（d ）。

A．小惯量直流电动机B．大惯量直流电动机C．交流伺服电动机D．步进电动机3．FAUNC数控系统的制造商是（ a ）。

A．日本B．德国C．美国D．中国4．（b ）是标准坐标系规定的原则。

A．工件相对于刀具运动B．刀具相对于工件运动C．工件与刀具均为运动D．刀具与工件均不运动5．指令字G96、G97后面的转速的单位分别为（a ）。

A．m/min，r/min B．r/min，m/min C．m/min，m/min D．r/min，r/min6．刀具指令T1002表示（c ）。

A．刀号为1，补偿号为002 B．刀号为100，补偿号为2 C．刀号为10，补偿号为02 D．刀号为1002，补偿号为07．不使用G41、G42刀尖圆弧半径补偿时，对（ a ）的尺寸与形状没有影响。

A．圆柱面与端面B．凸圆弧与凹圆弧C．圆柱面与锥面D．圆弧面与锥面8．在镜像加工时，第Ⅰ象限的顺圆G02圆弧，到了其他象限为（a ）。

A．Ⅱ、Ⅲ为顺圆，Ⅳ为逆圆B．Ⅱ、Ⅳ为顺圆，Ⅲ为逆圆C．Ⅱ、Ⅳ为逆圆，Ⅲ为顺圆D．Ⅱ、Ⅲ为逆圆，Ⅳ为顺圆9．步进电动机的转速可通过改变电动机的（a ）而实现。

A．脉冲频率B．脉冲速度C．通电顺序D．电压11．数控机床的种类很多，如果按加工轨迹可分为（b ）A．二轴控制和连续控制B．点位控制、直线控制和连续控制C．三轴控制和多轴控制D．开环控制和闭环控制12．数控机床加工调试中遇到问题想停机应先停止（）。

A．冷却液B．主运动C．进给运动D．辅助运动13．数控车床编程时，以下（b ）指令是正确的。

A．G0 S B．G41 X Z C．G40 G0 Z D．G42 G00 X Z 14．车床主轴锥孔中心线和尾座顶尖套锥孔中心线对拖板移动的不等高误差，允许（）。

数控机床编程试题一、判断题1、数控机床一般由输入输出设备、数控装置、伺服系统、机床本体组成。

（）2、绝对坐标系当中坐标值一般为负，相对坐标系当中坐标值为正。

（）3、M03表示主轴正转启动，M30表示程序结束。

（）4、G41为刀具右补偿，G42为刀具左补偿。

（）5、用G02、G03编程时，当圆弧小于或等于180度时，圆弧半径表示用-R，当圆弧大于180度时，圆弧半径表示用+R。

（）6、 G98指令使刀具返回原始平面，G99指令使刀具返回初始点。

（）7、切削用量的三要素为被吃刀量，进给量，主轴转速。

（）8、子程序只能采用相对坐标的方法来编程。

（）9、G01指令既可以双坐标联动插补，又可以三坐标联动插补。

（）10、加工中心常用刀库有鼓轮式刀库和链式刀库两种，其中链式刀库容量大。

（）二、选择题1、数控机床工作时，当发生任何现象需要紧急处理时应启动（）。

A 暂停功能 B程序停止功能 C急停功能 D直接关掉电源2、通常数控系统处直线插补外还有（）。

A圆弧插补 B抛物线插补 C正弦插补 D二次曲线插补3、数控加工中，刀具补偿的作用是（）。

A简化编程，直接编出道具中心的轨迹。

B提高程序计算精度。

C刀具中心轨迹可以用工件轮廓编程算出。

D以上说法都不正确。

4、数控车床在开机后，必须进行回零操作，使X、Z各坐标轴运动回到（）。

A机床零点 B编程原点 C工件零点 D坐标原点5、程序“D01 M98 P1001”的含义是（）。

A调用P1001子程序B调用O1001子程序C调用P1001子程序，且执行子程序时用01号刀具半径补偿D调用O1001子程序，且执行子程序时用01号刀具半径补偿6、数控车床在操作过程中出现警报，若要消除警报需要按（）键。

A RESETB HELPC INPUTD CAN7、数控机床最适合（）零件的生产。

A单件 B小批 C中小批 D大批8、粗加工时为了提高生产效率，选用切削用量时，应首先选用较大的（）。

《数控机床与编程》课程试卷1一、填空题（本题共30空，每小空1分，共30分）1、数控机床主要由机床本体、数控系统、驱动装置和辅助装置等四个部分组成。

2、数控机床按加工路线分类分为、和。

3、确定机床坐标轴时，一般是先确定Z ，再确定和。

4、对功能较强的数控装置，加工程序可分为和。

5、数控铣床中取消刀具长度补偿采用指令，取消刀具半径补偿采用指令或。

6、编程常用指令中绝对尺寸用指令，增量尺寸用指令。

7、G17、G18、G19三个指令分别为机床、、平面上的加工。

8、数控车床坐标系设定指令为，数控铣床坐标系设定指令为。

9、数控加工中心自动换刀装置的换刀过程由和两部分组成。

10、极坐标系指令采用，极坐标系指令取消采用。

11、数控线切割3B程序B x B y B J G Z中x、y代表坐标值，J代表计数长度，G代表计数方向，Z代表加工指令。

二、选择题（本题共15小题，每小题1分，共15分）1、数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用( )的原则编写程序。

A.刀具固定不动，工件移动B.铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动C.分析机床运动关系后再根据实际情况D.工件固定不动，刀具移动2、圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当( )时，用―Ｒ表示圆弧半径。

A.0～180°B. 180°～360°C. 180°～270°D. 270°～360°3、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的（）。

A．起点坐标值B. 终点坐标值C. 圆心坐标相对于起点的值4、开环控制系统用于（）数控机床上。

A. 经济型B. 中、高档C. 精密5、用于机床开关指令的辅助功能的指令代码是（）。

A．F代码B. S 代码C. M代码6、“NC”的含义是（）。

1 填空题1、数控机床程序编制的方法分为手工编程、自动编程两种。

2、数控系统只能接受数字信息，国际上广泛采用两种标准代码为G 、M 。

3、在铣削零件的内外轮廓表面时，为防止在刀具切入、切出时产生刀痕，应沿轮廓___切向____方向切入、切出，而不应__法向_____方向切入、切出。

4、F指令用于指定进给速度，S指令用于指定主轴转速，T指令用于指定刀具；其中F100表示进给速度100mm/min ，S800表示主轴转速800r/min 。

5、编程常用指令中绝对尺寸用G90指令，增量尺寸用G91指令。

6、数控系统中指令G40、G41、G42含义分别是取消刀具补偿、左刀补、右刀补。

7、数控系统中指令顺圆插补指令是G02 ，逆圆插补指令是G03 。

8、数控机床程序编制的方法有手工编程、自动编程。

9、数控系统中M01、M02、M03指令的的功能分别是、主轴停止、主轴正转。

10、数控系统中G02、G03、G04指令的的功能分别是顺圆插补、逆圆插补、。

11、程序段 G97 M03 S800的含义是主轴正转转速800r/min。

12、数控机床的三个原点是指机床、工件、参考。

13、在数控车床上,如刀具当前位置在点A（10，-20），执行程序段G98 G01 U20.0 W50.0 F100后刀具将位于点B，则B点的绝对坐标为（ 30， 30）；该程序段中F100表示的意义是：进给速度100mm/min 。

14、M98、M99的含义分别是调用子程序、子程序结束。

15、数控系统S1500、T0200指令含义分别是主轴转速1500r/min、0号刀具02号补偿。

16. 数控机床按控制运动轨迹可分为点位控制、直线控制和三维轮廓控制几种。

17. 在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。

18. 数控机床实现插补运算较为成熟并为大多机床所具有的是直线插补和圆弧插补功能。

19. 与机床主轴重合或平行的刀具运动坐标轴为z 轴，远离工件的刀具运动方向为正方向。

数控机床与编程试题题库及答案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-《数控机床与编程》题库一、填空题：1.工序的划分可以采用两种不同原则，即工序__集中_原则和工序分散原则。

2．数控机床的精度包括：几何精度和位置精度。

3．数控是数字控制的简称，是用数字化信号对机床的运动及加工过程进行控制的自动控制技术。

4．只在写有该代码的程序段中才有效的代码为非模态代码。

5.用于确定几何图形上各几何要素的位置而建立的坐标是_ 工件坐标系____。

6．用数控机床加工工件时，工件装夹到机床上，通过对刀求得工件原点与机床原点间的距离，这个距离称为工件原点偏置。

7.数控机床上的坐标系是采用__右手笛卡尔_____坐标系，大拇指的方向为___X _正方向。

8. 为了简化程序可以让子程序调用另一个子程序成为_ 子程序嵌套 _。

9．线切割加工的主要工艺指标是切割速度、表面粗糙度、电极丝损耗量、加工精度。

10.立方淡化硼刀具具有较高的___硬度（热稳定性）____、__耐热性__耐磨性__在加工难加工材料方面具有优越性。

11．电火花加工是特种加工的一种，在工业应用中分为电火花成型加工和电火花线切割加工两类。

12.切削用量中，对刀具磨损影响最大的是___切削速度_ ___。

13机床在加工零件时特规定：永远假定___刀具_ ___相对于静止的___工件_ ___坐标而运动。

14．数控机床自动换刀装置主要有刀库+主轴换刀和刀库+机械手换刀+主轴环换刀两种形式。

15．加工中心常用的刀库有鼓（盘）式刀库和链式刀库两种。

16.粗车时，选择切削用量的次序是___背吃刀量、_进给量__、_切削速度_。

17.数控车床的圆心坐标为I、K，表示圆弧__圆心__到圆弧_ 起点__所作矢量分别在X、Z坐标轴方向上的矢量。

18．数控电火花线切割加工在磨具制造、新产品试制及零件制造等领域均有着广泛的应用。

数控加工与编程技术试题及答案数控加工与编程技术试题及答案一、填空题（20分）1．不论数控机床是刀具运动还是工件运动，编程时均以刀具的运动轨迹来编写程序。

2．一个完整的数控程序是由程序编号、程序内容、程序结束段三部分组成。

3．穿孔带是数控机床的一种控制介质，国际上通用标准是 EIA 和 ISO 两种，我国采用的标准是 ISO 。

4．自动编程根据输入方式的不同，分为语言数控自动编程、图形数控自动编程、语音数控自动编程三种类型。

5．伺服系统的作用是把来自数控系统的脉冲信号转换成机床运动部件的机械运动，使工作台精确定位或者按规定的轨迹做严格的相对运动。

6．数控机床通电后的状态，一般设定为：绝对坐标方式编程，使用公制长度单位量纲，取消刀具补偿，以及主轴和切削液泵停止工作等状态作为数控机床的初始状态。

7．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环控制、闭环控制和半闭环控制等。

闭环控制系统的位置检测装置装在机床移动部件上。

8．加工中心是在数控镗铣床的基础上增加了自动换刀装置。

数控机床程序编制的方法有手工编程和自动编程。

9．使刀具与工件之间距离增大的方向规定为轴的正方向，反之为轴的反方向。

10．编程时的数值计算，主要是计算零件的基点和节点的坐标，直线段和圆弧段的交点和切点是基点，逼近直线段或圆弧小段轮廓曲线的交点和切点是节点。

二、判断题（正确的填“√”，错误的填“×”，共10分。

）1．从“A”点(X20 Y10)到“B”点(X60 Y30)，分别使用“G00”及”“G01”指令编制程序，其刀具路径相同。

（×）2．模态G代码可以放在一个程序段中，而且与顺序无关。

（×）3．数控机床坐标轴定义顺序是先Z轴，然后确定X轴，最后按右手定则确定Y轴（√）4．G40是数控编程中的刀具左补偿指令。

（×）5．加工箱体类零件平面时，应选择数控车床进行加工。

数控机床编程与操作试题库及答案数控机床编程与操作试题库及答案一、填空题1、数控编程可分为手工编程和计算机辅助编程。

2、数控车床按使用功能可以分为经济型数控车床、全功能型数控车床、以及车削中心。

3、坐标尺寸字U 代表X 坐标方向的增量，W 代表Z 坐标方向的增量。

4、数控车床的主要步骤包括图样分析阶段、工艺分析阶段、数控编程阶段。

5、子程序支持重复调用和多重嵌套。

6、数控工艺分析主要包括加工设备的选择、确定工艺路线、选择工夹刃量辅具和选择合理的切削用量。

7、完整的加工程序通常有一个主程序和若干个子程序组成。

8、经济型数控车床一般采用开环或半闭环伺服系统。

9、数控车床一般使用mm 或Um 作为尺寸单位。

10、地址字G 含义是准备功能字， F 含义是进给功能字，S 含义是主轴功能字。

二、判断题1、使用圆弧插补指令加工整圆时可以使用R 地址编程。

( X)2, 判断数控车床的' 坐标轴方向时，规定刀具远离工件方向为负。

(X)3、手工编程由于效率很低已经被淘汰，目前广泛使用自动编程。

X)4、刀具圆弧左补偿指令代码为G43。

(X)5、子程序可以多重嵌套。

(J)6、数控车床的主要加工对象是回转类零件。

( J)7、经济型数控车床的刀架一般是后置的。

( X)8、车削中心部分机床带有刀库和自动换刀装置。

( V)9、地址字T 代表行号标识，通常后跟四位数。

( X)10、螺纹刀对刀时目测设定即可。

( J)三、选择题1、数控车床主轴轴线方向为( B)AX 轴BZ 轴CY 轴2、全功能数控车床采用倾斜式导轨的目的主要是为了( B)A 提高机床刚度B 便于排屑C 方便装夹工件3、下列地址字中，(C)不表示坐标尺寸字A. WB. RC. F4、下列指令中，(B)不代表程序结束。

A. M02B. M98C. M305、刀尖圆弧半径左补偿使用(B)指令。

A. G40B. G41C. G426、以机床原点为坐标原点的坐标系称为( A)A 机床坐标系B 编程坐标系C 增量坐标系7、编程原点的选择原则不包括( C)A 选在变于检查的位置B 选在便于计算的位置C 不能选在设计基准上8、90。

数控机床技术测试试卷A卷<附答案)一、填空题<每空1分，共30分)1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC 软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<) <)<)9、M08 指令功能在程序段运动结束后开始。

《数控机床编程与操作》试题库及答案一．是非题（一）职业道德1.1.1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品1.1.2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

1.1.3（√）车间生产作业的主要管理内容是统计、考核和分析。

1.1.4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1.2.1（×）当数控加工程序编制完成后即可进行正式加工。

1.2.2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC 控制装置。

1.2.3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R 编程无法定义，所以只能用圆心坐标编程。

1.2.4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

1.2.5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

1.2.6（×）用数显技术改造后的机床就是数控机床。

1.2.7（√）G 代码可以分为模态G 代码和非模态G 代码。

1.2.8（×）G00、G01 指令都能使机床坐标轴准确到位，因此它们都是插补指令。

1.2.9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180时半径取负值。

1.2.10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

1.2.11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

1.2.12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

1.2.13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

1.2.14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

1.2.15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

《数控机床与编程》课程试卷1一、填空题（本题共30空，每小空1分，共30分）1、数控机床主要由机床本体、数控系统、驱动装置和辅助装置等四个部分组成。

2、数控机床按加工路线分类分为、和。

3、确定机床坐标轴时，一般是先确定Z ，再确定和。

4、对功能较强的数控装置，加工程序可分为和。

5、数控铣床中取消刀具长度补偿采用指令，取消刀具半径补偿采用指令或。

6、编程常用指令中绝对尺寸用指令，增量尺寸用指令。

7、G17、G18、G19三个指令分别为机床、、平面上的加工。

8、数控车床坐标系设定指令为，数控铣床坐标系设定指令为。

9、数控加工中心自动换刀装置的换刀过程由和两部分组成。

10、极坐标系指令采用，极坐标系指令取消采用。

11、数控线切割3B程序B x B y B J G Z中x、y代表坐标值，J代表计数长度，G代表计数方向，Z代表加工指令。

二、选择题（本题共15小题，每小题1分，共15分）1、数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用( )的原则编写程序。

A.刀具固定不动，工件移动B.铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动C.分析机床运动关系后再根据实际情况D.工件固定不动，刀具移动2、圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当( )时，用―Ｒ表示圆弧半径。

A.0～180°B. 180°～360°C. 180°～270°D. 270°～360°3、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的（）。

A．起点坐标值B. 终点坐标值C. 圆心坐标相对于起点的值4、开环控制系统用于（）数控机床上。

A. 经济型B. 中、高档C. 精密5、用于机床开关指令的辅助功能的指令代码是（）。

A．F代码B. S 代码C. M代码6、“NC”的含义是（）。

数控机床编程与操作考试题及答案数控机床编程与操作考试题及答案 ⼀、填空题 1、在程序⾏中具有多个功能指令时可以按“ G 、 F 、 S 、 T 和 M ”顺序排列。

2、车削⽤量包括背吃⼑量、主轴转速或切削速度和进给速度或进给量 . 3、车削⽤⼑具材料主要包括⾼速钢、硬质合⾦、陶瓷、⽴⽅氮化硼和⼈造⾦刚⽯等。

4、在完成该程序段其他指令后，M00指令使程序停在本段状态，不执⾏下段。

5、按下控制⾯板上的循环启动键可取消M00 状态。

6、⼀般数控机床的控制⾯板上装有“任选停⽌” 按钮，按下此按钮，程序执⾏到M01指令时，程序即暂停。

7、 M02 指令表⽰加⼯程序全部结束。

8、M03指令使主轴正转，M04指令使主轴反转，M05指令使主轴停转。

9、M08指令使切削液开启， M09 指令使切削液停⽌供给。

10、 G00 指令使⼑具从当前点快速移动到程序段中指定位置。

11、R⽅式编程时，圆弧的圆⼼⾓不⼤于180°时，R值为正，⼤于180°时，R为负。

12、沿⼑具的运动⽅向看，⼑具在⼯件的左侧使⽤ G41 指令。

在⼯件的右侧则使⽤ G42 指令。

⼆、判断题 1、G00指令的动作速度是由机床⼚家设定的，⽤户⽆法修改。

(×) 2、使⽤单⼑螺纹切削指令G33编制程序会导致程序段冗长。

(√) 3、涂层硬质合⾦车⼑⽐普通硬质合⾦车⼑有更好的耐⽤性。

(√) 4、适当地使⽤增量⽅式编程可以简化编程时的坐标值计算。

(√) 5、在机夹⼑⽚的型号中可以体现出⼑⽚的形状。

(√) 6、M03指令使主轴运动、进给运动、切削液供给等都停⽌，机床复位。

(×) 7、M02指令必须编在最后⼀个程序段中。

(√) 8、G90和G91指令属于⾮模态指令。

(×) 9、使⽤硬质合⾦涂层⼑⽚时，必须注意涂层并不能改善⼑⽚基体的强度，应防⽌编程不当导致的碰撞，以免引起⼑⽚损坏。

(√) 10、进给速度的⼤⼩直接影响到表⾯粗糙度值和车削效率，因此应在保证表⾯粗糙度值的前提下，选择较低的进给速度。

得分评分人得分评分人得分评分人《数控车床编程》考试试卷Ⅰ专业班级: 学号姓名一、填空题（每空2分，共20分）1、是数控机床的核心。

2、定位基准有两种，一种是以毛坯表面作为基准面的，另一种是以已加工表面作为基准的精基准3、G代码表示，M代码表示辅助功能4、机床标准坐标系采用右手笛卡尔坐标系，也称为5、使用G00指令时要注意刀具所走路线是否与零件或夹具发生6、在G41或G42程序段后面加程序段，便可以取消刀尖半径补偿。

7、常用指定圆弧中心位置的方式有两种，一种是用圆弧半径R指定圆心，另一种是用8、在G94 X(U) Z(W) R F ;中，R为9、G70精加工循环一旦结束，刀具将快速进给，并开始读入G70循环的下一个程序段10、孔加工刀具按其用途可分为和扩孔刀两大类二、单项选择题（每题3分，共30分）1、切刀有左右两个刀尖及切削中心处的（）刀位点A、一个B、两个C、三个D、四个2、M20-5g6g代号中M表示（）A、普通螺纹B、英制螺纹C、梯形螺纹D、锯齿形螺纹3、外螺纹的规定画法是牙顶（大径）及螺纹中止线用（）表示A、细实线B、细点画线C、粗实线D、波浪线4、在一台车床上，对一个孔连续进行钻-扩-铰加工，其工艺过程为（）工步A、1个B、3个C、复合D、多个5、钻Φ3~20mm的小直径深孔时，应选择（）比较合适A、外排屑枪孔钻B、高压内排屑深孔钻C、喷吸式内排屑深孔钻D、麻花钻6、下列指令中，可用于加工成形面的指令是（）A、G74B、G73C、G75D、G767、工件端面中心处有凸台，产生的原因是（）A、切削速度过低B、刀具中心过高C、刀具中心过低D、刀具产生积屑瘤8、在粗加工复合循环后进行精加工循环的指令是（）A、G70B、G71C、G72D、G739、顺时针圆弧插补指令是（）A、G01B、G02C、G03D、G0410、沿刀具前进方向观察，刀具偏在工件轮廓的左边是（）A、G40B、G41C、G42D、G43三、判断题（正确的打“√”，错误的打“×”，每题2分，共20分。

三、选择题：（每小题1分，共10分）1．加工中心上一般采用（ D ）_圆锥刀柄，这类刀柄不能自锁，换刀方便，且有较高的定心精度和刚度。

A． 1：16 B． 7：64 C ．1：4 D． 7：242．按照机床运动的控制轨迹分类，加工中心属于（A ）。

A．轮廓控制 B．直线控制 C．点位控制 D．远程控制3.工序集中有利于保证零件加工表面的（ C ）。

A ．尺寸精度 B．形状精度 C ．相互位置精度 D．表面粗糙度4．（ A ）是机床上的一个固定点。

A．参考点 B．换刀点 C ．工件坐标系原点 D ．起刀点5．数控系统所规定的最小设定单位就是（ C ）。

A．数控机床的运动精度 B．数控机床的加工精度 C．数控机床的脉冲当量 D．数控机床的传动精度6．（ A ）代码是国际标准化组织机构制定的用于数控和控制的一种标准代码。

A ．ISOB ．EIA C． G D． B7．闭环控制系统的位置检测装置装在（ C ）。

A．传动丝杠上 B．伺服电动机轴上 C．机床移动部件上 D．数控装置中8．数控机床CNC系统是（ A ）。

A ．轮廓控制系统 B．动作顺序控制系统 C．位置控制系统 D．速度控制系统9．下列功能指令中不是数控车床所特有的是（）功能。

A．G B．M C．S D． T10．一个物体在空间如果不加任何约束限制，应有（ D ）自由度。

A．三个 B．四个 C．五个 D．六个11．在数控机床上，用于程序停止的指令是（ A ）_。

A． M00 B． M01 C ．M02 D ．M0312．数控机床的分辨率是指（ C ）。

A．分辨位移的速度 B．分度精度 C．最小设定单位 D．定位精度13．下列型号中,（ B ）是最大加工工件直径为φ400毫米的数控车床的型号。

A．CA6140 B．CK6140 C．XK8140 D．XK504014．丝杠间隙补偿功能在（ D ）时起作用。

A．G00变G01 B． G02变G03或G03变G02 C．从大到小顺序加工阶梯轴D．圆弧指令过象限15．“K”类碳化物硬质合金刀具主要用于车削：（D ）。

数控编程编程试题及答案数控编程试题及答案一、单项选择题1. 数控机床的数控系统是利用（）来实现的。

A. 电子计算机B. 机械控制C. 人工操作D. 液压系统答案：A2. 在数控编程中，G代码是用于（）。

A. 指定材料B. 控制机床运动C. 指定刀具D. 设置工作速度答案：B3. 数控机床的伺服系统主要作用是（）。

A. 提供电源B. 驱动机床运动C. 冷却机床D. 安全监控答案：B二、填空题4. 数控编程中的坐标系统通常采用___________坐标系。

答案：笛卡尔5. 在数控车床上，刀具半径补偿的G代码通常是___________。

答案：G41 或 G426. 数控铣削加工中，用于指定刀具移动轨迹的G代码是___________。

答案：G01三、简答题7. 简述数控编程中的刀尖半径补偿的作用。

答：刀尖半径补偿是在数控编程中用于自动调整刀具路径，以考虑刀具实际的刀尖半径，确保加工出正确的工件轮廓。

当刀具半径大于工件要求的半径时，刀具路径会向材料内部偏移；反之，则向外偏移。

8. 描述数控机床的三个主要组成部分及其功能。

答：数控机床的三个主要组成部分包括：- 数控系统：负责接收程序指令并控制机床各部分的运动和工作。

- 伺服系统：接收数控系统的指令，驱动机床的各个运动部件，实现精确的移动。

- 机床本体：包括床身、导轨、主轴等机械部件，构成机床的物理框架，支撑和移动工件或刀具。

四、计算题9. 假设有一个数控铣削任务，需要在工件上加工一个直径为100mm的圆形凹槽。

如果使用直径为10mm的刀具，计算刀具半径补偿的值。

答：刀具半径补偿的值为刀具直径的一半，即10mm / 2 = 5mm。

因此，刀具半径补偿的值为5mm。

五、编程题10. 给定一个简单的数控车床加工任务，编写一个用于加工直径为50mm的外圆的数控程序。

O1000 (程序编号)N10 G96 S150 M03 (设置主轴转速，S单位为RPM，M03主轴正转) N20 T0101 (选择刀具1，刀具补偿号1)N30 G00 X50 Z0 (快速定位到循环起点)N40 G71 U1.0 R0.5 (外圆粗车循环)N50 G00 X100 Z100 (退刀到安全位置)N60 M05 (主轴停止)N70 M30 (程序结束)答案：以上是一个简化的数控车床加工程序示例，实际应用中需要根据具体机床和工件的要求进行调整。

数控机床编程基础试题及答案（数控加工与编程技术）一、单选题1.当实际刀具与编程刀具长度不符时，用( C )来进行修正，可不必改变原有编程程序。

A.左刀补B.右刀补C.长度补偿D.调用子程序2.下列代码中，不同组的代码是( B )。

A.G03B.G41C.G01D.G023.下列指令中，不会使机床产生任何运动，但会使机床屏幕显示的工件坐标系变化的指令是( C )。

A.G03 X Y ZB.G00 X Y ZC.G92 X Y ZD.G01 X Y Z4.在G54中设置的数值是( A )。

A.工件坐标系的原点相对机床坐标系原点偏移量B.工件坐标系原点相对对刀点的偏移量C.工件坐标系的原点D.刀具的长度偏差值5.数控系统中G56与下列哪个代码的用途相同(A )。

A.G54B.G50C.G03D.G436.数控机床主轴以800转/分转速正转时,其指令应是( A) 。

A.M03 S800B.M06 S800C.M05 S800D.M04 S8007.在现代数控系统中系统都有子程序功能, 并且子程序( C) 嵌套。

A.只能有一层B.不能C.可以有限层D.可以无限层.8.数控系统在工作时,必须将某一坐标方向上所需的位移量转换成为(A ) 。

A.脉冲当量B.相应位移量C.脉冲数D.步距角9.数控系统所规定的最小设定单位就是( C)。

A.数控机床的传动精度B.数控机床的运动精度C.脉冲当量D.机床的加工精度10.用于机床刀具编号的指令代码是(A ) 。

A.T代码B.M代码C.F代码D.S代码二、多选题1.一个完整的程序包括了哪些内容呢? (ABD)A.程序名B.程序主体C.程序开始指令D.程序结束指令2.确定插补平面指令包括：(ABC)A.G17B.G18C.G19D.G203.刀具补偿可分?(ABC)A.刀具半径补偿B.刀具长度补偿C.刀具位置补偿4.刀具半径补偿的执行过程分为哪几个步骤?(ABC)A.刀补的建立B.刀补的进行C.刀补的撤消5.转接形式根据两段程序轨迹的矢量夹角和刀具补偿方向的不同，分为哪几种过渡方式?(ABC)A.伸长型B.缩短型C.插入型6.可使用以下哪种指令设定工件坐标系? (BCD)A.G53B.G54C.G55D.G92三、判断题1.程序清单必须经过校验和试切才能正式使用(对)2.G00、G01等可以省略前面的0而保持功能不变 (对)3.JB3051—82标准规定坐标运动正方向是增大工件和刀具间距离的方向 (对)4.确定机床坐标轴时，一般先确定X轴，然后确定Z轴和Y轴 (错)5.使用G92指令需要人工输入原点偏移量 (错)6.G指令有模态和非模态指令之分 (对)7.模态M代码：一旦执行就一直保持有效，直到同一模态组的另一个M代码执行为止 (对)8.G90、G91是一对模态指令，在同一程序段中只能用一种 (对)9.G01指令中缺省的坐标轴视为该轴不运动 (对)10.对直线而言，B刀具补偿法的计算只要计算出刀具中心轨迹的起点和终点坐标值即可 (对)11.C刀补功能的数控系统在工作时，总是同时存储有连续三个程序段的信息(对)12.刀补建立阶段可分为缩短型和非缩短型(包括伸长型、插入型) (对)13.刀补的建立和撤销是在刀具运动的过程中进行的 (对)14.撤消刀补程序段，只能使用G00或G01指令进行，而不能采用圆弧插补指令(对)15.G43设置正向刀具长度补偿，指定在刀具长度方向上(Z轴)增加(正向移动)一个刀具长度补偿值 (对)16.圆弧编程中的I、J、K值和R值均有正负之分。

数控加工与编程考试试题（五）、选择题（2 ' X20）1. ______________________________________________ 数控车床控制系统中，可以联动的两个轴是_________________________________________________________A、Y ZB、X ZC、X YD、X C2•数控系统中，那一组G指令是插补（切削进给）指令________________A、GOO G28B、G10 G11 C 、G04 G27 D、G01 G033. HNC-21M 控制系统数控车床使用____________ 设置工件坐标系A、G90、G91、G92B、G91、G54~G59 、G90 ；C、G92、G54~G594.刀具起点在(-40,-20)D、G93、G53、G94，从切向切入到（-20,0）点，铳一个f 40mm 的整圆工件，并切向切出，然后到达（-40,20）点。

根据示图中的刀具轨迹判断，正确的程序是A、N010 G90 G00 G41 X-20.0 Y-20 D01;B、N010 G90 G00 G41 X-20.0 Y-20 D01;N020 G01 X-20.0 Y0 F200.0 ; N020 G01 X-20.0 Y0 D01 F200.0 ;N030 G02 X-20.0 Y0 I20.0 J0 ;I-20.0 J0 ;N040 G01 X-20.0 Y20 ;Y20 ;N050 G00 G40 X-40.0 Y20.0;Y20.0;C、N010 G90 G00 X-20.0 Y-20 ;Y-20.0 ;N020 G01 X-20.0 Y0 F200.0 ;Y0 D01 F200.0 ;N030 G02 X-20.0 Y0 I-20.0 J0 ;I20.0 J0 ;N040 G01 X-20.0 Y20.0;N050 G01 X-20.0 Y20.0;5.在铳削一个XY平面上的圆弧时，圆弧起点在(N030 G02 X-20.0 Y0N040 G01 X-20.0N050 G00 G40 X-40.0D、N010 G90 G00 X-20.0N020 G91 G01 G41 X20.0N030 G02 X-20.0 Y0N040 G01 X-20.0 Y20.0;N050 G01 X-20.0 Y20.0;30，0 )，终点在(-30，0 )，半径为50，圆弧起点到终点的旋转方向为顺时针，则铳削圆弧的指令为A) G17 G90 G02 X-30.0 Y0 R50.0 F50B) G17 G90 G03 X-300.0 Y0 R-50.0 F50C) G17 G90 G02 X-30.0 Y0 R-50.0 F50D) G18 G90 G02 X30.0 Y0 R50.0 F506. 程序段G00G01G02G03X50.0Y70.0R30.0F70 ;最终执行_______ 指令。
