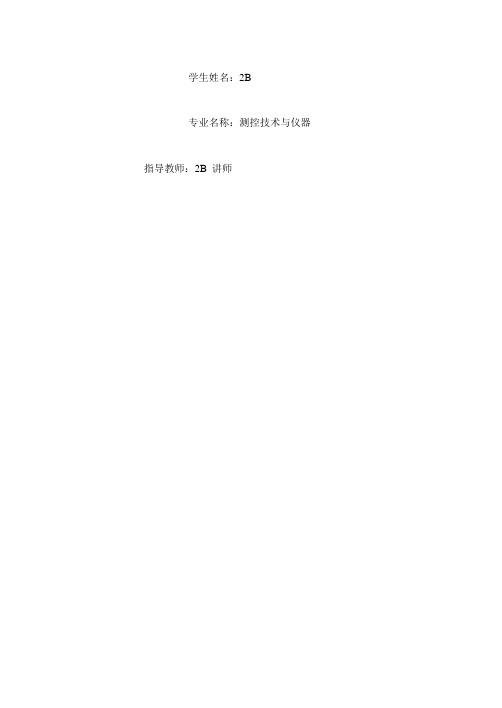

学生姓名：2B专业名称：测控技术与仪器指导教师：2B 讲师摘要随着人们的生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统机械锁由于结构简单，被撬事件屡见不鲜；电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的青睐，本课题具有实际应用价值。
本设计以单片机AT89C51作为密码锁监控装置的检测和控制核心，分为主机控制和从机执行机构（本设计重点介绍主机控制），实现钥匙信息在主机上的初步认证注册、密码信息的加密、钥匙丢失报废等功能。
根据51单片机之间的串行通信原理，这便于对密码信息的随机加密和保护。
而且采用键盘输入的电子密码锁具有较高的优势。
采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，提高信号传输的抗干扰性，减少错误动作，而且功率消耗低；反应速度快、传输效率高、工作稳定可靠等。
软件设计采用自上而下的模块化设计思想，以使系统朝着分布式、小型化方向发展，增强系统的可扩展性和运行的稳定性。
测试结果表明，本系统各项功能已达到本设计的所有要求。
经实验证明，该密码锁具有设计方法合理，简单易行，成本低，安全实用等特点，符合住宅、办公室用锁要求，具有推广价值。
关键词: 单片机密码锁单片机设计电子锁AbstractAs people's living standard enhancement, how to realize the family guard against theft has become a particularly prominent, the traditional mechanical lock because of its simple structure, prizing events it is often seen.。
electronic lock high because of their confidentiality, the use of flexibility good, high safety factor, by the favor of the majority of users, this paper has practical value.The design of single-chip AT89C51 as cipher lock monitoring device for the detection and control of the core, the host is divided into control and the slave actuator ( this set focuses on control of the host ), realize the key information in a host of preliminary registration, password information encryption, key loss and function. According to the51 single-chip serial communication between the principle, it is convenient for the password information random encryption and protection. And the use of keyboard input of the electronic code lock has high advantage. Digital signal encoding and the two modulation modes, which can not only realize the multiplexed information control, to improve anti-interference signal transmission, reduce the mistake action, and low power consumption。

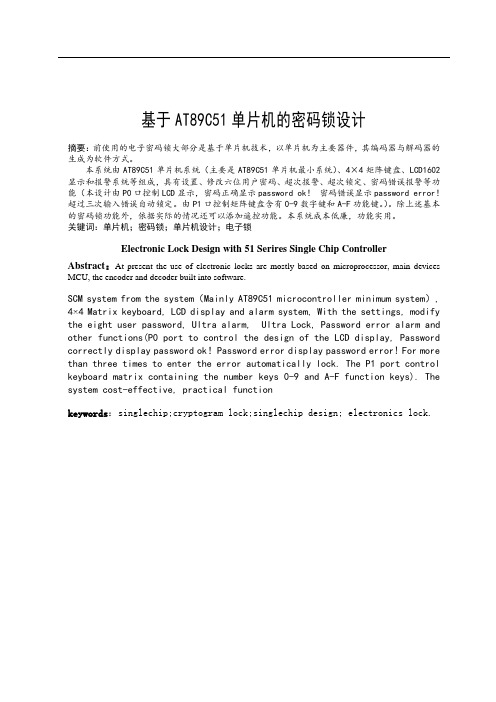

基于AT89C51单片机的密码锁设计摘要：前使用的电子密码锁大部分是基于单片机技术，以单片机为主要器件，其编码器与解码器的生成为软件方式。
本系统由AT89C51单片机系统（主要是AT89C51单片机最小系统）、4×4矩阵键盘、LCD1602显示和报警系统等组成，具有设置、修改六位用户密码、超次报警、超次锁定、密码错误报警等功能（本设计由P0口控制LCD显示，密码正确显示password ok！密码错误显示password error！超过三次输入错误自动锁定。
由P1口控制矩阵键盘含有0-9数字键和A-F功能键。
）。
除上述基本的密码锁功能外，依据实际的情况还可以添加遥控功能。
本系统成本低廉，功能实用。
关键词：单片机；密码锁；单片机设计；电子锁Electronic Lock Design with 51 Serires Single Chip ControllerAbstract：At present the use of electronic locks are mostly based on microprocessor, main devices MCU, the encoder and decoder built into software.SCM system from the system（Mainly AT89C51 microcontroller minimum system）, 4×4 Matrix keyboard, LCD display and alarm system, With the settings, modify the eight user password, Ultra alarm, Ultra Lock, Password error alarm and other functions(P0 port to control the design of the LCD display, Password correctly display password ok！Password error display password error! For more than three times to enter the error automatically lock. The P1 port control keyboard matrix containing the number keys 0-9 and A-F function keys). The system cost-effective, practical functionkeywords：singlechip;cryptogram lock;singlechip design; electronics lock.目录1 绪论 (1)1.1 背景 (1)1.2 电子锁 (1)1.3 电子密码锁的特点 (1)1.4 电子密码锁的的发展趋势 (1)2 总体方案 (2)2.1 系统结构 (2)2.2 总体方案比较与论证 (3)2.3各方案比较显示方案的选择 (3)3 硬件设计 (5)3.1 单片机AT89C51简介 (5)3.2 输入键盘 (5)3.3 显示部分 (6)3.4 震荡电路 (7)4 软件设计 (7)4.1 软件设计方案 (7)4.2 软件设计总流程图 (8)4.3 具体功能软件实施 (8)4.3.1 键盘扫描 (8)4.3.2 密码修改 (11)5 调试 (12)5.1 调试前的准备 (12)5.2 硬件调试 (12)5.2.1 液晶显示模块的硬件调试 (12)5.2.2 按键测试 (13)5.3 软件调试 (13)5.4 调试心得 (14)总结 (15)参考文献 (16)致谢 (17)附录 (18)附录一、硬件原理图 (18)附录二、源程序 (18)1 绪论1.1 背景随着社会物质财富的日益增长，安全防盗已成为社会问题。
目录1设计任务 (2)2设计方案 (2)2.1任务分析 (2)2.2方案设计 (2)3系统硬件设计 (4)3.1键盘电路设计 (4)3.2 LCD电路设计 (6)3.3 开锁电路设计 (7)3.4 报警电路设计 (8)4系统软件设计 (8)4.1键盘扫描程序设计 (9)4.2 LCD程序设计 (10)4.3 密码比较和报警程序设计 (12)5调试 (13)5.1 调试效果图 (13)6总结 (15)参考文献 (16)附录1：系统原理图 (18)附录2：程序清单 (20)1 设计任务根据所学课程《单片机微型计算机原理,应用及接口技术》设计一个基于89C51的电子密码锁，程序语言自行选择。
在日常的生活和工作中, 住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。
若使用传统的机械式钥匙开锁，人们常需携带多把钥匙, 使用极不方便, 且钥匙丢失后安全性即大打折扣。
在安全技术防范领域，具有防盗报警功能的电子密码锁逐渐代替了传统的机械式密码锁，电子密码锁具有安全性高、成本低、功耗低、易操作等优点。
本次基于89c51设计的电子密码锁，应具有以下基本功能：1，该电子密码锁能实现开锁功能2，该电子密码锁能实现超时报警功能3，该电子密码锁能实现修改用户密码功能2 设计方案2.1任务分析根据设计要求，电子密码锁可以有数字电路控制完成，还可以由采用一种是用以AT89S51为核心的单片机控制方案。
相比之下，单片机方案有较大的活动空间，不但能实现所要求的功能而且能在很大的程度上扩展功能，而且还可以方便的对系统进行升级，所以我们采用后一种方案。
2.2方案设计采用一种是用以AT89S51为核心的单片机控制方案。
利用单片机灵活的编程设计和丰富的IO端口，及其控制的准确性，不但能实现基本的密码锁功能，还能添加调电存储、声光提示甚至添加遥控控制功能。
具体方案如图2.1。
图2.1单片机控制方案本方案采用一种是用以89S51为核心的单片机控制方案。
基于AT89c5单片机控制电子密码锁精品基于AT89c51单片机控制电子密码锁目录第1章绪论 (3)1.1 课题的介绍 (3)1.2 本课题设计的研究现状 (3)第2章密码锁设计方案 (4)第3章硬件设计 (6)3.1单片机简介 (6)3.2内部时钟电路 (10)3.3 手动复位电路 (10)3.4 键盘接口电路方案的确定 (11)3.5数码管数码显示电路方案的确定 (12)3.6 CT7447介绍 (14)3.7 74L138译码器的运用 (15)3.8密码存储电路方案的确定 (17)3.9 电路原理图 (18)第4章电子密码锁软件设计 (19)4.1程序功能 (19)4.2程序框图 (19)4.3系统程序 (24)第5章软、硬件调试 (31)5.1硬件调试 (31)5.2软件调试方法 (31)第6章总结与体会 (32)附录:元器件清单 (33)参考文献 (33)基于单片机控制电子密码锁摘要根据有关资料介绍，电子密码锁的研究从上世纪30年代就开始了，在某些特殊场所就有所应用。
研究这种锁的初衷，是提高锁具的安全性，因为电子密码锁的密匙量极大，可以和机械锁配合，避免因钥匙被仿制而出现的问题。
在安全性极高的前提下，它的另一个特点——无需钥匙。
密码锁还有指纹锁、卡片锁、磁卡锁，生物锁等等。
但能谈得上实用一些或者大众化一些的还是按键式电子密码锁。
这是一种操作方式类似于按键电话机的电子锁，通过键盘上的数码按键一次输入依组密码，如果密码与内部已约定的密码相同，则输出一个信号，以驱动电磁铁或小马达将门打开，完成一个开锁过程。
本论文从电子密码锁系统的功能，硬件电路设计，软件设计分别论述这一系统。
通过使用单片机80C51作为控制核心，连接外部存储器93C46，实现密码断电保存，通过七段数码管显示，制作一种密码锁。
该锁具有开锁、解密、修改、保存密码、用户密码等基本的密码锁功能，还具有调电数码提示等功能。
关键词：单片机；密码；密码锁第1章绪论1.1课题的介绍密码锁是锁的一种，开启时用的是一系列的数字或符号。
基于AT89c51密码锁设计密码锁的整体电路图：程序流程图：源程序：/*课程名称：电子密码锁设计设计任务：根据设定好的密码，采用按键实现6为的输入功能，当用户输入的密码正确并且是在规定的时间（普通用户要求在12s内输入正确的密码）时，锁就打开，如果输入的三次密码不正确，就发出警报声。
如果用户的时间超过40秒，电路将报警80秒，若电路连续报警三次，电路将锁定键盘5分钟，防止他人的非法操作*/#include"reg51.h"#include"intrins.h"#define uint unsigned int#define uchar unsigned char#define ulong unsigned longsbit bj = P3^0; //定义报警sbit led_y = P3^5; //定义黄色灯sbit led_r = P3^6; //定义红色灯sbit led_g = P3^7; //定义绿色灯ulong pwd = 234567; //定义电子锁密码uint gy = 0; //定义管理员/用户（管理员为1）标识uint ss = 0; //定义上锁标识（0时表示已上锁）uint flag = 0; //定义中断函数中所用到的标识uchar sd = 1; //定义键盘锁定（1为未锁）标识uint pcw = 0; //定义密码错误次数uint bjc = 0; //定义报警次数uint jp = 0; //定义键盘扫描值uint cnt = 0; //定义中断次数uint mcnt = 0;uint cs = 0; //定义超时标识uchar key;//uchar j;//定义共阳数码管段选数组uchar code table[11] ={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x08};//定义按键uchar code table1[16] = {0xee,0xde,0xbe,0x7e,0xed,0xdd,0xbd,0x7d,0xeb,0xdb,0xbb,0x7b,0xe7,0xd7,0xb7,0x77};//定义储存按键值uchar table2[6];//定义短延迟函数void delay(uint n){while(n--);}//定义延迟n s函数void delayns(uint n){unsigned char a,b,c,e;for(e=n;e>0;e--)for(c=167;c>0;c--)for(b=171;b>0;b--)for(a=16;a>0;a--);_nop_(); //if Keil,require use intrins.h}//定义初始化函数void init(){uchar i,k;led_y = 0;led_r = 1;led_g = 1;bj = 1;EA = 1; //打开总中断EX1 = 1; IT1 = 1; //打开外部中断1，并设置触发方式为下降触发方式TMOD = 0X01; //设置定时器0工作方式1TH0 = (65536 - 50000)/256;TL0 = (65536 - 50000)%256; //给定时器0赋值为50msfor(i = 0;i < 6; i++){table2[i] = 10;}for(k = 0;k<8;k++){P0=0x08;P2 = k;}}//定义上锁中断函数void INT_0() interrupt 0{uchar h;ss = 0; //密码锁上锁led_g = 1;for(h = 0;h < 6; h++) //初始化table2[]为10{table2[h] = 10;}}//定义管理员/用户切换中断函数void INT_1() interrupt 2{uchar h;if(flag == 0){gy = 1; //关闭管理员指示灯led_y = 1; //关闭密码错误指示灯flag = 1;for(h = 0;h < 6; h++) //初始化table2[]为10{table2[h] = 10;}}else{gy = 0; //关闭管理员指示灯led_y = 0; //关闭密码错误指示灯flag = 0;for(h = 0;h < 6; h++) //初始化table2[]为10{table2[h] = 10;}}[1] [2] [3] [4] [5]关键字：AT89c51密码锁编辑：什么鱼引用地址：本网站转载的所有的文章、图片、音频视频文件等资料的版权归版权所有人所有，本站采用的非本站原创文章及图片等内容无法一一联系确认版权者。
基于AT89C5的电子密码锁设计设计7806248基于单片机的电子密码锁设计摘要本次设计使用AT89C51实现一基于单片机的电子密码锁。
本系统由单片机系统、矩阵键盘、LED显示和报警系统组成。
系统能完成开锁、超次锁定、修改用户密码基本的密码锁的功能。
除上述基本的密码锁功能外，还具有温度显示、时间显示等功能，依据实际的情况还可以添加遥控功能。
本系统成本低廉，功能实用。
关键词:单片机AT89C51 LED显示矩阵键盘自动报警目录1引言 (1)2方案的比较与论证 (2)3系统模块电路的设计 (4)3.1系统总框图 (4)3.2系统的模块电路设计 (4)3.2..1单片机的最小系统模块 (4)3.2..2波形产生模块 (5)3.2..3键盘模块 (8)3.2..4显示模块 (9)3.2..5电源模块 (11)3.2..6温度检测模块设计 (13)3.2..7开锁电路和报警电路模块 (14)4系统的软件设计 (15)4.1软件设计思路 (15)4.2系统主流程图 (15)5总结 (16)6致谢 (18)7参考文献 (18)8附录 (19)1引言目前，最常用的锁是20世纪50年代意大利人设计的机械锁，其机构简单、使用方便、价格便宜。
但在使用中暴露了很多缺点：一是机械锁是靠金属制成的钥匙上的不同齿形与锁芯的配合来工作的。
据统计，每4000把锁中就有两把锁的钥匙齿牙相同或类似，故安全性低。
二是钥匙一旦丢失，无论谁捡到都可以将锁打开。
三是机械锁的材料大多为黄铜，质地较软，容易损坏。
四是机械锁钥匙易于复制，不适于诸如宾馆等公共场所使用。
由于人们对锁的安全性，方便性等性能有更高的要求，许多智能锁也相继问世，但这类产品的特点是针对特定指纹或有效卡，但能适用于保密要求高且仅供个别人使用的箱、柜、房间，其成本一般较高，在一定程度上限制了这类产品的普及和推广。
随着人们生活水平的提高，电子密码防盗锁作为防盗卫士的作用日趋重要。
基于at89c51密码锁毕业设计篇一：基于AT89C51密码锁毕业设计江阴职业技术学院毕业论文课题：电子密码锁的设计与仿真专业电子信息工程学生姓名顾晓涛班级 09电子（1）班学号 09030509指导教师包军卫完成日期 XX年12月16号摘要在日常的生活和工作中, 住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。
若使用传统的机械式钥匙开锁，人们常需携带多把钥匙, 使用极不方便, 且钥匙丢失后安全性即大打折扣。
随着科学技术的不断发展，人们对日常生活中的安全保险器件的要求越来越高。
为满足人们对锁的使用要求，增加其安全性，用密码代替钥匙的密码锁应运而生。
密码锁具有安全性高、成本低、功耗低、易操作等优点。
在安全技术防范领域，具有防盗报警功能的电子密码锁逐渐代替传统的机械式密码锁，克服了机械式密码锁密码量少、安全性能差的缺点，使密码锁无论在技术上还是在性能上都大大提高一步。
随着大规模集成电路技术的发展，特别是单片机的问世，出现了带微处理器的智能密码锁，它除具有电子密码锁的功能外，还引入了智能化管理、专家分析系统等功能，从而使密码锁具有很高的安全性、可靠性，应用日益广泛。
随着人们对安全的重视和科技的发展，许多电子智能锁（指纹识别、IC卡辨认）已在国内外相继面世。
但是这些产品的特点是针对特定的指纹和有效卡，只能适用于保密要求的箱、柜、门等。
而且指纹识识别器若在公共场所使用存在容易机械损坏，IC卡还存在容易丢失、损坏等特点。
加上其成本较高，一定程度上限制了这类产品的普及和推广。
鉴于目前的技术水平与市场的接收程度，电子密码锁是这类电子防盗产品的主流。
基于以上思路，本次设计使用ATMEL公司的AT89C51实现一基于单片机的电子密码锁的设计，其主要具有如下功能：（1）设置6位密码，密码通过键盘输入，若密码正确，则将锁打开。
（2）密码可以由用户自己修改设定（只支持6位密码），锁打开后才能修改密码。
基于单片机的电子密码锁设计摘要本次设计使用AT89C51实现一基于单片机的电子密码锁。
本系统由单片机系统、矩阵键盘、LED显示和报警系统组成。
系统能完成开锁、超次锁定、修改用户密码基本的密码锁的功能。
除上述基本的密码锁功能外，还具有温度显示、时间显示等功能，依据实际的情况还可以添加遥控功能。
本系统成本低廉，功能实用。
关键词:单片机AT89C51 LED显示矩阵键盘自动报警目录1引言 (1)2方案的比较与论证 (2)3系统模块电路的设计 (4)3.1系统总框图 (4)3.2系统的模块电路设计 (4)3.2..1单片机的最小系统模块 (4)3.2..2波形产生模块 (5)3.2..3键盘模块 (8)3.2..4显示模块 (9)3.2..5电源模块 (11)3.2..6温度检测模块设计 (13)3.2..7开锁电路和报警电路模块 (14)4系统的软件设计 (15)4.1软件设计思路 (15)4.2系统主流程图 (15)5总结 (16)6致谢 (18)7参考文献 (18)8附录 (19)1引言目前，最常用的锁是20世纪50年代意大利人设计的机械锁，其机构简单、使用方便、价格便宜。
但在使用中暴露了很多缺点：一是机械锁是靠金属制成的钥匙上的不同齿形与锁芯的配合来工作的。
据统计，每4000把锁中就有两把锁的钥匙齿牙相同或类似，故安全性低。
二是钥匙一旦丢失，无论谁捡到都可以将锁打开。
三是机械锁的材料大多为黄铜，质地较软，容易损坏。
四是机械锁钥匙易于复制，不适于诸如宾馆等公共场所使用。
由于人们对锁的安全性，方便性等性能有更高的要求，许多智能锁也相继问世，但这类产品的特点是针对特定指纹或有效卡，但能适用于保密要求高且仅供个别人使用的箱、柜、房间，其成本一般较高，在一定程度上限制了这类产品的普及和推广。
随着人们生活水平的提高，电子密码防盗锁作为防盗卫士的作用日趋重要。
电子密码防盗锁用密码代替钥匙，不但省去了佩戴钥匙的烦恼，也从根本上解决了普通门锁保密性差的缺点。
毕业设计（论文）题目：电子密码锁的设计学院：电气与信息工程学院专业：电子信息工程姓名：学号： ********* 指导老师：**完成时间： 2013年5月28日摘要随着经济社会发展，人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出。
传统的机械锁，由于其构造简单，安全性能低，无法满足人们的需要。
随着电子产品向智能化和微型化的不断发展，数字密码锁作为防盗卫士的作用显得尤为重要。
而单片机以其实用，功能强大，价格低廉等功能，已成为电子产品研制和开发中首选的控制器。
本文从经济实用的角度出发,阐述一个基于单片机的液晶显示电子密码锁的设计与实现。
系统采用ATMEL公司的AT89C51单片机作为系统核心，液晶显示器LCD1602作为输出设备显示系统提示信息，4*4矩阵键盘作为输入设备，CMOS串行E2PROM存储器AT24C02作为数据存储器，配合蜂鸣器、继电器等电路构成整个系统硬件；系统软件采用C语言编写。
设计的系统液晶显示，密码修改方便，具有报警、锁定等功能，使用便捷简单，符合住宅、办公用锁需求，具有一定的实用价值。
关键词：单片机，密码锁，AT89C51，LCD1602，AT24C02AbstractWith the development of our society and the i mprovement of people’s living standard, how to ensure the family security is becoming more and more important in particular. Traditional mechanical lock is unable to meet the need of us because of its simple structure and low security. Nowadays, electronic products become smarter and smaller, electronic password anti-theft lock plays a more important role as the security guards. The MCU with its practical, strong function, low price and other functions , has become the preferred controller in electronic product research and development.This article is written from the economic perspective, elaborates the design and implementation of a LCD electronic password anti-theft lock which is based on MCU. This system is composed of AT89C51 which is designed as the core of this system, LCD1602 as the output device to display the message of this system, 4 * 4 matrix keyboard as the input device, a CMOS serial E2PROM AT24C02 as the data storage, and a buzzer, relay circuit.The software of the system is written in C language. The system displays in a LCD, it can change password easily, and has the function of alarming, locking, and so on. This system has some practical value, and it is simple and easy to use, meets the demand of residential and the need of office lock.Key Words: MCU, Password-Lock, AT89C51, LCD1602, AT24C02目录摘要 (I)Abstract ............................................................................................................................. I I 目录 ................................................................................................................................. I II 1引言 . (1)1.1课题的背景和意义 (1)1.2课题的研究现状 (1)1.3课题研究内容 (2)2 数字密码锁总体设计 (3)2.1 系统方案论证 (3)2.1.1 采用数字电路的设计方案 (3)2.1.2 采用以单片机为核心设计方案 (4)2.2 基于单片机的数字密码锁的设计原理 (5)3 系统硬件设计 (6)3.1 主要元器件介绍 (6)3.1.1 主控芯片AT89C51的的介绍 (6)3.1.2 继电器的介绍 (9)3.1.3 存储芯片AT24C02的介绍 (10)3.1.4 LCD1602显示器的介绍 (10)3.1.5 矩阵键盘模块的介绍 (11)3.2 系统硬件部分 (12)3.2.1 系统电源部分 (12)3.2.2 键盘输入部分 (13)3.2.3 密码存储部分 (14)3.2.4 显示部分 (14)3.2.5 报警部分 (15)3.2.6开锁部分 (16)4 系统软件设计 (17)4.1 系统程序流程图 (17)4.1.1主程序流程图 (17)4.1.2 键功能程序流程图 (18)4.1.3 修改密码程序流程图 (19)4.1.4 开锁程序流程图 (20)4.2 子程序举例 (21)4.2.1 按键扫描子程序 (21)4.2.2 显示子程序 (22)4.2.3 开锁子程序 (22)4.3 系统软件调试及结果 (24)4.3.1 Proteus软件介绍 (24)4.3.2 系统软件调试 (25)4.3.3 仿真结果 (25)5 硬件系统制作及调试 (29)5.1焊接注意事项 (29)5.2硬件调试问题及解决办法 (30)5.3硬件调试效果 (31)总结 (34)致谢 (35)参考文献 (36)附录 (37)附录A 电路原理图 (37)附录B 系统总体程序 (38)1引言1.1课题的背景和意义随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤为突出，传统的机械锁由于其构造简单，被撬的事件屡见不鲜。

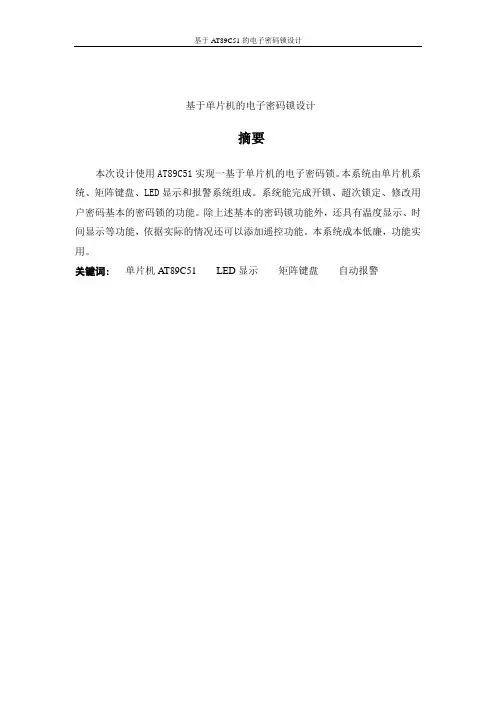

摘要本次设计使用AT89C51实现一基于单片机的电子密码锁。
本系统由单片机系统、矩阵键盘、LED显示和报警系统组成。
系统能完成开锁、超次锁定、修改用户密码基本的密码锁的功能。
除上述基本的密码锁功能外，还具有温度显示、时间显示等功能，依据实际的情况还可以添加遥控功能。
本系统成本低廉，功能实用。
关键词:单片机AT89C51 LED显示矩阵键盘自动报警目录1引言 (1)2方案的比较与论证 (2)3系统模块电路的设计 (4)3.1系统总框图 (4)3.2系统的模块电路设计 (4)3.2..1单片机的最小系统模块 (4)3.2..2波形产生模块 (5)3.2..3键盘模块 (8)3.2..4显示模块 (9)3.2..5电源模块 (11)3.2..6温度检测模块设计 (13)3.2..7开锁电路和报警电路模块 (14)4系统的软件设计 (15)4.1软件设计思路 (15)4.2系统主流程图 (15)5总结 (16)6致谢 (18)7参考文献 (18)8附录 (19)1引言目前，最常用的锁是20世纪50年代意大利人设计的机械锁，其机构简单、使用方便、价格便宜。
但在使用中暴露了很多缺点：一是机械锁是靠金属制成的钥匙上的不同齿形与锁芯的配合来工作的。
据统计，每4000把锁中就有两把锁的钥匙齿牙相同或类似，故安全性低。
二是钥匙一旦丢失，无论谁捡到都可以将锁打开。
三是机械锁的材料大多为黄铜，质地较软，容易损坏。
四是机械锁钥匙易于复制，不适于诸如宾馆等公共场所使用。
由于人们对锁的安全性，方便性等性能有更高的要求，许多智能锁也相继问世，但这类产品的特点是针对特定指纹或有效卡，但能适用于保密要求高且仅供个别人使用的箱、柜、房间，其成本一般较高，在一定程度上限制了这类产品的普及和推广。
随着人们生活水平的提高，电子密码防盗锁作为防盗卫士的作用日趋重要。
电子密码防盗锁用密码代替钥匙，不但省去了佩戴钥匙的烦恼，也从根本上解决了普通门锁保密性差的缺点。
随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，机械锁的这些弊端为一种新型的锁---电子密码锁，提供了发展的空间。
随着人们对安全的重视和科技的发展，许多电子智能锁已在国内外相继面世。
但是这些产品的特点是针对特定的指纹和有效卡，只能适用于保密要求的箱、柜、门等。
而且指纹识识别器若在公共场所使用存在容易机械损坏，IC卡还存在容易丢失、损坏等特点。
加上其成本较高，一定程度上限制了这类产品的普及和推广。
电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的欢迎。
鉴于目前的技术水平与市场的接收程度，电子密码锁是这类电子防盗产品的主流。
2方案比较与论证方案一：采用数字电路控制。
其原理方框图如图1所示。
图1 数字密码锁电路方案采用数字密码锁电路的好处就是设计简单。
用以74LS112双JK触发器构成的数字逻辑电路作为密码锁的核心控制，共设了9个用户输入键，其中只有6个是有效的密码按键，其它的都是干扰按键，若按下干扰键，键盘输入电路自动清零，原先输入的密码无效，需要重新输入；若电路连续报警三次，电路将锁定键盘10秒，防止他人的非法操作。
电路由两大部分组成：密码锁电路和备用电源(UPS)，其中设置UPS电源是为了防止因为停电造成的密码锁电路失效，使用户免遭麻烦。
密码锁电路包含：键盘输入、密码修改、密码检测、开锁电路、执行电路、报警电路、键盘输入次数锁定电路。
方案二：以AT89C51为核心的单片机控制方案。
利用单片机灵活的编程设计和丰富的IO端口，及其控制的准确性，不但能实现基本的密码锁功能，还能添加温度显示、时间显示甚至添加遥控控制功能。
通过比较以上两种方案，单片机方案有较大的活动空间，不但能实现所要求的功能而且能在很大的程度上扩展功能，而且还可以方便的对系统进行升级，所以我们采用后一种方案。
3系统模块电路的设计3．1 系统总框图图2系统框图3．2系统的模块电路设计3．2．1 单片机最小系统模块AT89C51是一种低功耗，高性能CMOS8位微控制器，具有8K在系统可编程Flash存储器。
使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8位CPU和系统可编程Flash,使得AT89SC51为众多嵌入式控制应用系统提供高灵活，超有效地解决方案。
AT89C51是一种带2K字节闪烁可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除100次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
图3AT89C51管脚图3．2．2时钟电路模块采用专用时钟芯片DS1302，该芯片性能简介如下：DS1302的结构及工作原理：DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。
采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。
DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。
DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力。
（1）引脚功能及结构图1示出DS1302的引脚排列,其中Vcc1为后备电源，VCC2为主电源。
在主电源关闭的情况下，也能保持时钟的连续运行。
DS1302由Vcc1或Vcc2两者中的较大者供电。
当Vcc2大于Vcc1＋0.2V时，Vcc2给DS1302供电。
当Vcc2小于Vcc1时，DS1302由Vcc1供电。
X1和X2是振荡源，外接32.768kHz晶振。
RST是复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送。
RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据的传送手段。
当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。
如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。
上电运行时，在Vcc≥2.5V 之前，RST必须保持低电平。
只有在SCLK为低电平时，才能将RST置为高电平。
I/O为串行数据输入输出端(双向)，后面有详细说明。
SCLK始终是输入端。
图4 DS1302的管脚图（2） DS1302的控制字节DS1302 的控制字如图2所示。
控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。
图5 DS1302的控制字节（3）数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。
同样，在紧跟8位的控制指令字后的下一个SCLK 脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。
（4） DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。
图6日历,时间寄存器及其控制字此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。
时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。
DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。
（5） DS1302与单片机连接如图7所示：3.3VP3.7P3.6P3.11N4007150VC C1I/OSC LKRS TVC C2X1X2GNDDS1302图7 DS1302与单片机连接图3．2．3键盘模块使用矩阵键盘，所以本设计就采用行列式键盘，同时也能减少键盘与单片机接口时所占用的I/O线的数目，在按键比较多的时候，通常采用这样的方法。
其原理如图8所示:图8 矩阵键盘每条水平(行线)与垂直线（列线）的交叉处不相通，而是通过一个按键来连通，利用这种行列式矩阵结构只需N条行线和M条列线，即可组成具有N*M个按键的键盘。
在这种行列式矩阵键盘非键盘编码的单片机系统中，键盘处理程序首先执行等待按键并确认有无按键按下的程序段。
当确认有按键按下后，下一步就要识别哪一个按键按下。
对键的识别通常有两种方法：一种是常用的逐行扫描法；另一种是速度较快的线反转法。
对照图8所示的4*4键盘，说明线反转个工作原理。
首先辨别键盘中有无按键按下，由单片机I/O口向键盘送全扫描字，然后读入行线状态来判断。
方法是：向列线输出全扫描字00H，把全部列线置为低电平，然后将行线的电平状态读入累加器A中。
如果有按键按下，总会有一根行线电平被拉至低电平从而使行线不全为1。
判断哪个键被按下：将P1.0~P1.3都置低，检测P1.4~P1.7是否有低的，若有，则证明有键按下，记下低的端口。
然后，将P1.4~P1.7置低，检测P1.0~P1.3是否有低的端口，如有，则证明端口与上次的一个为地的端口交叉位置的键被按下。
3．2．4显示模块电子密码锁系统中，需要现实的信息较少，因此采用七段LED数码显示管作为显示器。
数据传输采用串行方式，有单片机串行数据口P3.0发送，在经过74HC164串行移位器把串行数据转换成8位并行数据，用以驱动七段LED数码显示管。
由于74HC164芯片中，没有数据锁存器，串行数据每到达一位，都会直接送到七段显示管中，造成所有数据都会经过其短线是数码管的每一个LED灯，是数据显示不稳定。
因此在74HC164串行移位寄存器和七段数码显示管之间，加入数据锁存器（74273芯片），以稳定数码显示管的数据显示。
在按下开启按键后，显示器处于开启状态，同理只有按下关闭键后显示器处于关闭状态，当需要对密码锁进行开锁时，按下键盘上的开锁键后利用键盘上的数字键0——9输入密码，每按下一个数字键后在显示器上显示一个“-”，输入六个数有六个“-”出现。
