大型结构件模态试验方法

gjb 2706-1996 结构模态试验方法
GJB 2706-1996结构模态试验方法主要用于确定飞行器结构的模态参数。

这个标准涉及到的测试技术主要有自由振动测试和激振器激励测试。

在自由振动测试中，通过测量结构在无外力作用下的振动响应，得到结构的自振频率和阻尼比。

激振器激励测试则是通过外部激励源对结构施加周期性激励，然后测量结构的响应，从而得到结构的模态频率和模态阻尼比。

这个标准还规定了模态试验的测试环境、测试设备、测试步骤和数据处理方法等。

在进行模态试验时，需要保证测试环境相对安静，测试设备的精度和稳定性符合要求，测试步骤科学合理，数据处理方法准确可靠。

GJB 2706-1996结构模态试验方法在飞行器研制过程中具有重要的意义，通过该方法可以获得飞行器结构的动力学特性参数，为飞行器的设计和优化提供重要的参考依据。

同时，该标准也是保证模态试验质量的重要保障，有助于提高飞行器的可靠性和安全性。

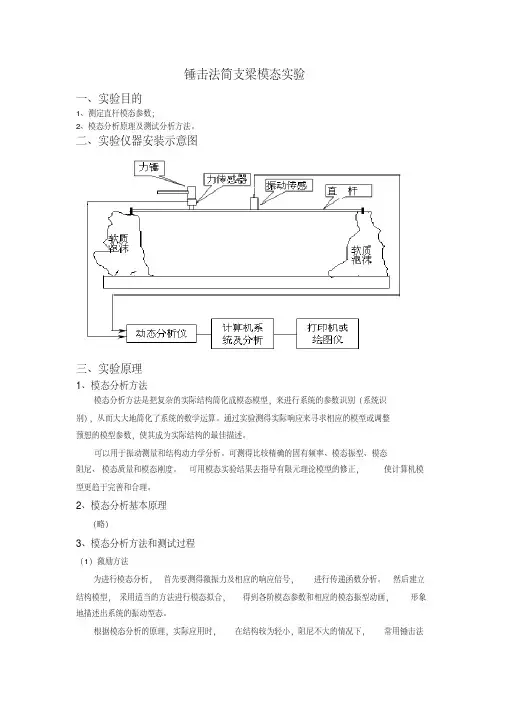

锤击法简支梁模态实验一、实验目的1、测定直杆模态参数；2、模态分析原理及测试分析方法。

二、实验仪器安装示意图三、实验原理1、模态分析方法模态分析方法是把复杂的实际结构简化成模态模型，来进行系统的参数识别（系统识别），从而大大地简化了系统的数学运算。

通过实验测得实际响应来寻求相应的模型或调整预想的模型参数，使其成为实际结构的最佳描述。

可以用于振动测量和结构动力学分析。

可测得比较精确的固有频率、模态振型、模态阻尼、模态质量和模态刚度。

可用模态实验结果去指导有限元理论模型的修正，使计算机模型更趋于完善和合理。

2、模态分析基本原理（略）3、模态分析方法和测试过程（1）激励方法为进行模态分析，首先要测得激振力及相应的响应信号，进行传递函数分析。

然后建立结构模型，采用适当的方法进行模态拟合，得到各阶模态参数和相应的模态振型动画，形象地描述出系统的振动型态。

根据模态分析的原理，实际应用时，在结构较为轻小，阻尼不大的情况下，常用锤击法激振，即单击拾振法。

（2）结构安装方式在测试中使结构系统处于什么状态，是试验准备工作的一个重要方面。

本实验使试件处于自由状态。

即使试验对象在任一坐标上都不与地面相连接，自由地悬浮在空中。

如放在很软的泡沫塑料上或用很长的柔索将结构吊起而在水平方向激振，可认为在水平方向处于自由状态。

如果在我们所关心的是实际情况支承条件下的模态，这时，可在实际支承条件下进行试验，放在很软的泡沫上。

四、实验设备DH132型压电式加速度传感器 DH5923动态信号测试分析仪 LC13F02型力锤DHDAS控制分析软件五、实验步骤横梁如图下图所示，长（x向）500mm，宽(y向)40mm，欲使用多点敲击、单点响应方法做其z 方向的振动模态，可按以下步骤进行。

梁的结构示意图和测点分布示意图（1）测点的确定此梁在y、z方向尺寸和 x方向（尺寸）相差较大，可以简化为杆件，所以只需在x方向顺序布置若干敲击点即可（采用多点敲击、单点响应方法），敲击点的数目视要得到的模态的阶数而定，敲击点数目要多于所要求的阶数，得出的高阶模态结果才可信。

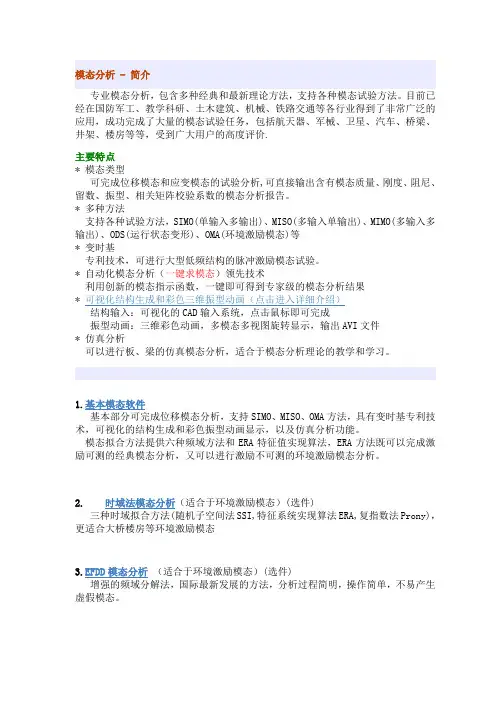

模态分析 - 简介专业模态分析，包含多种经典和最新理论方法，支持各种模态试验方法。

目前已经在国防军工、教学科研、土木建筑、机械、铁路交通等各行业得到了非常广泛的应用，成功完成了大量的模态试验任务，包括航天器、军械、卫星、汽车、桥梁、井架、楼房等等，受到广大用户的高度评价.主要特点* 模态类型可完成位移模态和应变模态的试验分析,可直接输出含有模态质量、刚度、阻尼、留数、振型、相关矩阵校验系数的模态分析报告。

* 多种方法支持各种试验方法，SIMO(单输入多输出)、MISO(多输入单输出)、MIMO(多输入多输出)、ODS(运行状态变形)、OMA(环境激励模态)等* 变时基专利技术，可进行大型低频结构的脉冲激励模态试验。

* 自动化模态分析（一键求模态）领先技术利用创新的模态指示函数，一键即可得到专家级的模态分析结果* 可视化结构生成和彩色三维振型动画（点击进入详细介绍）结构输入：可视化的CAD输入系统，点击鼠标即可完成振型动画：三维彩色动画，多模态多视图旋转显示，输出AVI文件* 仿真分析可以进行板、梁的仿真模态分析，适合于模态分析理论的教学和学习。

1.基本模态软件基本部分可完成位移模态分析，支持SIMO、MISO、OMA方法，具有变时基专利技术，可视化的结构生成和彩色振型动画显示，以及仿真分析功能。

模态拟合方法提供六种频域方法和ERA特征值实现算法，ERA方法既可以完成激励可测的经典模态分析，又可以进行激励不可测的环境激励模态分析。

2. 时域法模态分析（适合于环境激励模态）(选件)三种时域拟合方法(随机子空间法SSI,特征系统实现算法ERA,复指数法Prony)，更适合大桥楼房等环境激励模态3.EFDD模态分析（适合于环境激励模态）(选件)增强的频域分解法，国际最新发展的方法，分析过程简明，操作简单，不易产生虚假模态。

4. PPM和PZM法模态分析（适合于环境激励模态）(选件)PPM功率谱多项式分解方法，为东方所独创提出，利用单个自功率谱曲线即可识别出密集模态的频率和阻尼，采用遗传算法，其精度高于EFDD法。

《建筑结构的模态分析试验》实验报告专业土木工程班级学号姓名教师建工实验中心2010年3月振动测试与模态分析实验报告一、实验人员3组：二、试验目的1.培养学生采用实验与理论相结合的方法来处理工程中的振动问题。

2.通过实验使学生掌握振动测试系统的基本组成、了解振动测试的常用测量方法以及模态分析技术。

模态分析技术已发展成为解决工程振动问题的重要手段。

3.了解模态分析软件的使用方法。

三、试验内容1、学习模态分析原理；2、学习模态测试及分析方法。

通过对框架模型的模态试验分析，测定出基础模型的模态参数：固有频率、阻尼比、振型图，并通过实验观察了解框架结构的动力参数，从而掌握模态分析的基本原理及分析方法。

四、试验的基本要求（1）掌握振动测试系统的构成及操作。

（2）了解振动测试的常用测量方法。

激振、锤击(3)了解数据采集系统的操作步骤。

(4)了解对已采集到的数据进行模态分析的方法与步骤。

五、试验仪器（表1）单轴加速度传感器、力锤、动态信号分析仪LMS和计算机等力锤用于激励实验对象。

力传感器用于拾取激励信号并转换成为电荷信号。

加速度计用于拾取响应信号并转换成为电荷信号。

AZ804-A四通道电荷电压放大信号调理仪，用于将电荷信号放大v1.0 可编辑可修改成为适合测量的电压信号。

AZ208数据采集箱信号采集分析系统包括抗混滤波器、A／D变换器、结构动态分析软件、计算机、打印机。

用安装有力传感器的力锤敲击实验对象上的若干个点。

力传感器拾取激励力的信号，安装在实验对象的某测点上的加速度计拾取响应信号．经电荷放大器放大后输入信号采集系统。

实验仪器框图如图1所示。

力信号接入信号采集器的第1通道，响应信号依次接入信号采集器的其他通道。

表1 试验仪器的硬件及软件力锤传感器厂家型号量程频率范围灵敏度美国PCB公司086D20加速度传感器灵敏度厂家型号量程频率范围vm/g 美国PCB公司333B4050g50g50g50g六、试验步骤模态试验基本过程二十年来，由于计算机技术、FFT分析仪、高速数据采集系统以及振动传感器激励器等技术的发展，试验模态分析得到了很快的发展，受到了机械、电力、建筑、水利、航空、航天等许多产业部门的高度重视。
