《电工电子技术基础》课程标准课程编号：062040使用专业：城市轨道交通运营管理专业课程类别：基础学习领域课程修课方式：必修课教学时数：180一、课程定位和课程设计：（一）课程性质与作用《电工电子技术基础》课程是高职高专机电、数控等专业学生必修的一门技术基础课,包括电工技术、电机与控制以及模拟电子技术和数字电子技术等部分内容。
《电工电子技术基础》是研究电路的基本定律、基本分析方法及基本知识和应用；变压器、电动机以及常用控制电器的基本原理和应用；常用电子元件及模拟电子电路、数字电子电路的原理及应用。
《电工电子技术》是机电、数控等专业前导课程，后续课程有《单片机原理与应用》、《传感器与检测技术》、《液压与气压传动技术》《城轨交通供电》、《城轨电气控制及PLC技术》等。
《电工电子技术基础》又是学生考取中级和高级电工职业资格证书的核心课程。
（二）课程设计思路课程设计的总体思路：基于工作过程和工作任务的结构模式。
遵循以“应用为目的，以必须、够用为度”的原则，以“掌握概念、强化应用、培养技能”为重点，以“精选内容、降低理论、加强基础、突出应用”为主线，坚持基本知识点的学习，在相关知识的学习中注重培养学生分析问题、解决问题的能力。
结合现场参观、实践环节和课程设计等技能训练，突出对学生综合能力及创新能力的培养。
《电工电子技术》课程的任务是使学生在以有的物理知识基础上，掌握有关电工技术与电子技术方面必备的基本理论、基本知识和基本实践技能，为学好专业知识、从事生产第一线的专业技术工作以及进一步提高科学技术知识水平打下一定的基础，同时培养学生辩证唯物主义观点和分析问题、解决问题的能力。
二、课程目标（一）知识目标1、掌握电路的基本概念、基本知识，能用电路的基本定律对直流、交流电路进行分析计算。
2、掌握变压器、电动机的基本原理和应用，掌握常用控制电器的基本结构和功能，了解安全用电知识和安全用电措施。
3、掌握半导体元件的结构、工作原理和伏安特性，掌握基本放大电路的组成原理和分析方法，整流、滤波、稳压、调压电路的原理和应用。
数字电路与逻辑设计实验报告实验五译码显示电路姓名：黄文轩学号：17310031班级：光电一班一、实验目的1.掌握中规模集成译码器的逻辑功能和使用方法2.熟悉数码管的使用二、实验器件1.数字电路实验箱、数字万用表、示波器。
2.虚拟器件: 74LS138 74LS197 各种门电路三、实验预习本实验需要实现在实验箱的八个数码管上显示自己的学号，也就是能够在数码管的任意位置显示任意数字。
考虑到每四个数码管只有一个数据输入端，那么这个数据输入端要承担至少四种信号种类，我们可以使用4位计数器74LS197的全输出特性来满足该要求（具有4进制数据的全部16种输出）。
将计数器输出接在数码管数据输入端后，再在位选控制端在适当的时刻输入低电平，借助数码管的辉光效应即可在每一个数码管上获得稳定且各不相同的数字显示。
位选控制端需要施加持续的高电平，仅当计数器工作到我们期望的数字时，控制端出现低电平。
这个选择特性可以用低电平选择输出的74LS138芯片实现。
又考虑到74LS138为3输入译码器，想要完成对BCD码的译码还需要考虑输入信号为8（1000）、9（1001）的情况。
如果我们把BCD码的后三位数字作为74LS138的输入，就只需要考虑1000和0000，1001和0001的分辨，这个过程可以用少量门电路设计简单的组合逻辑电路来实现。
设计完毕的电路图如下所示：使用Multisim仿真得到波形图：①其上4个信号分别是数码管显示0，1，8，9的选通信号，其下7个信号是7段数码管每一段的信号输入。
②其上6个信号分别是数码管显示2，3，4，5，6，7的选通信号，其下7个信号是7段数码管每一段的信号输入。
考虑到实际实验时，实验箱的数码管具有无效码灭灯功能，所以无需对BCD码有效范围以外的信号进行进一步筛选。
如模拟波形所示，我们得到了一组正确可靠的选通信号，想让数码管显示目标数字时，只需将计数器的输出接在数码管的总信号输入端，将对应的选通信号接在该数码管的选通端即可。

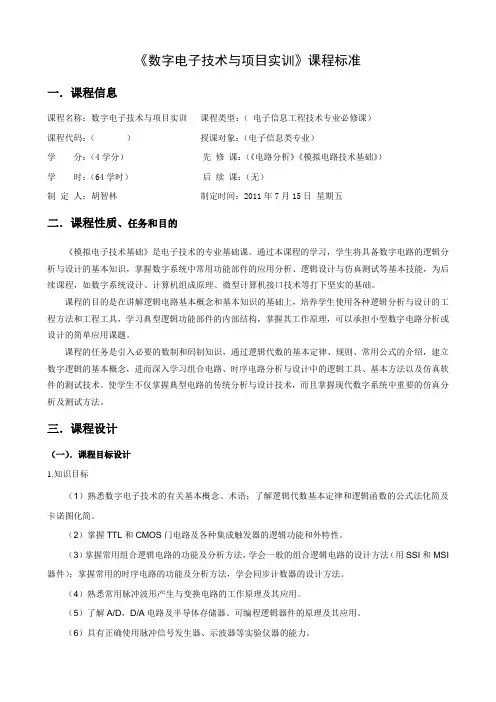

《数字电子技术与项目实训》课程标准一．课程信息课程名称：数字电子技术与项目实训课程类型：（电子信息工程技术专业必修课）课程代码：（）授课对象：（电子信息类专业）学分：（4学分）先修课：（《电路分析》《模拟电路技术基础》）学时：（64学时）后续课：（无）制定人：胡智林制定时间：2011年7月15日星期五二．课程性质、任务和目的《模拟电子技术基础》是电子技术的专业基础课。
通过本课程的学习，学生将具备数字电路的逻辑分析与设计的基本知识，掌握数字系统中常用功能部件的应用分析、逻辑设计与仿真测试等基本技能，为后续课程，如数字系统设计、计算机组成原理、微型计算机接口技术等打下坚实的基础。
课程的目的是在讲解逻辑电路基本概念和基本知识的基础上，培养学生使用各种逻辑分析与设计的工程方法和工程工具，学习典型逻辑功能部件的内部结构，掌握其工作原理，可以承担小型数字电路分析或设计的简单应用课题。
课程的任务是引入必要的数制和码制知识，通过逻辑代数的基本定律、规则、常用公式的介绍，建立数字逻辑的基本概念，进而深入学习组合电路、时序电路分析与设计中的逻辑工具、基本方法以及仿真软件的测试技术。
使学生不仅掌握典型电路的传统分析与设计技术，而且掌握现代数字系统中重要的仿真分析及测试方法。
三．课程设计（一）．课程目标设计1.知识目标（1）熟悉数字电子技术的有关基本概念、术语；了解逻辑代数基本定律和逻辑函数的公式法化简及卡诺图化简。
（2）掌握TTL和CMOS门电路及各种集成触发器的逻辑功能和外特性。
（3）掌握常用组合逻辑电路的功能及分析方法，学会一般的组合逻辑电路的设计方法（用SSI和MSI 器件）；掌握常用的时序电路的功能及分析方法，学会同步计数器的设计方法。
（4）熟悉常用脉冲波形产生与变换电路的工作原理及其应用。
（5）了解A/D，D/A电路及半导体存储器、可编程逻辑器件的原理及其应用。
（6）具有正确使用脉冲信号发生器、示波器等实验仪器的能力。
计数器及其译码显示电路设计一、引言计数器及其译码显示电路是数字电路中常见的模块，广泛应用于计数、测量、定时等领域。
本文将介绍计数器及其译码显示电路的设计原理和实现方法。
二、计数器的基本原理计数器是一种能够在一定范围内按照规定的步长进行累加或累减操作的电路。
常见的计数器有二进制计数器和十进制计数器两种。
1.二进制计数器二进制计数器是指能够在二进制数字系统中进行累加或累减操作的电路。
其基本原理是通过触发器来实现数据存储和状态转移，以达到累加或累减的目的。
常见的二进制计数器有同步计数器和异步计数器两种。
同步计数器是指所有触发器都在同一个时钟脉冲下进行状态转移，因此具有较高的稳定性和精度。
异步计数器则是指每个触发器都有自己独立的时钟输入，因此具有较高的速度和灵活性。
2.十进制计数器十进制计数器是指能够在十进制数字系统中进行累加或累减操作的电路。
其基本原理是通过将二进制计数器的输出信号转换为十进制数字系统中的数字，以达到实现十进制计数的目的。
常见的十进制计数器有BCD计数器和二进制-BCD码转换器两种。
三、译码显示电路的基本原理译码显示电路是一种能够将数字信号转换为对应的字符或图形信号进行显示的电路。
常见的译码显示电路有BCD-7段译码器和BCD-10段译码器两种。
1.BCD-7段译码器BCD-7段译码器是指能够将4位二进制代码转换为对应的7段LED数字管显示信号的电路。
其基本原理是通过查表法将4位二进制代码映射到对应的7段LED数字管上，以实现数字信号到字符信号的转换。
2.BCD-10段译码器BCD-10段译码器是指能够将4位二进制代码转换为对应的10个LED 灯管显示信号的电路。
其基本原理与BCD-7段译码器相似，不同之处在于需要额外添加3个LED灯管用于表示“.”、“-”和“+”等符号。
四、计数器及其译码显示电路设计实例下面以一个4位同步二进制计数器及其对应的BCD-7段译码器为例，介绍其设计过程。
