GGAj02K型高压硅整流设备原理

可控硅整流原理可控硅（SCR）是一种半导体器件，具有单向导电性能，可用于整流电路。

可控硅整流器是一种常见的电力电子装置，广泛应用于交流电源的整流和调节。

本文将介绍可控硅整流原理及其工作原理。

可控硅整流器是一种电子器件，由可控硅和辅助电路组成。

可控硅是一种双向触发器件，只有在外部触发脉冲作用下才能导通，所以它能够实现对交流电压进行整流。

可控硅整流器的工作原理是利用可控硅的触发角控制来实现对交流电压的整流。

在正半周，当交流电压的极性为正时，可控硅的阳极和门极之间的电压为正，此时可控硅处于关断状态，不导通。

当触发脉冲到来时，可控硅的门极电压达到触发电压，可控硅导通，形成通路，电流开始流过可控硅。

在负半周，当交流电压的极性为负时，可控硅的阳极和门极之间的电压为负，同样处于关断状态。

当再次触发脉冲到来时，可控硅再次导通，形成通路，电流继续流过可控硅。

通过这样的方式，可控硅整流器能够将交流电压转换为直流电压输出。

可控硅整流器的触发角是指可控硅导通的相位角，它决定了整流电路的输出电压和电流的大小。

通过控制触发角，可以实现对输出电压的调节。

当触发角较小时，可控硅导通的时间较长，输出电压较大；当触发角较大时，可控硅导通的时间较短，输出电压较小。

因此，可控硅整流器能够实现对输出电压的调节，从而实现对电力系统的功率控制。

总之，可控硅整流器利用可控硅的触发角控制，实现对交流电压的整流和调节。

它具有结构简单、控制方便、效率高等优点，被广泛应用于电力系统中。

希望本文能够帮助读者更好地理解可控硅整流原理及其工作原理，为相关领域的研究和应用提供一定的参考价值。

第十五章电除尘的电气设备第一节概述现代大型燃煤机组，锅炉燃烧时烟气含有大量的煤粉灰尘和有害气体。

如直接向空气中排放，将对环境造成严重污染，也将造成风机负荷增加，叶片磨损甚至断裂。

采用高效的电除尘器可以解决上述情况的发生。

电除尘的基本原理是将直流电压施加于放电极和接地的收尘极之间，产生很大的电场强度，足以使放电极周围发生电晕，由电晕放电产生的气体离子，在高强度电场作用下，迅速向收尘极运行，当含尘气体通过电极时，带电离子把电荷传给尘粉，在电场作用下带电尘粉向收尘极漂移，并沉积在收尘极形成灰尘层，再采用振打电极的方法，使灰尘离开电极降落到除尘器灰斗。

电除尘器的效率主要取决于放电极和收尘极之间的电压。

但是其最佳的电压值受进入电除尘器粉尘成分，温度，湿度，比电阻浓度以及电极间距，电极型式，电压波形，电极上积尘情况等因素的影响。

所以，大多数电除尘器的最佳工作电压时常会有很大的波动，需要加以控制。

高压硅整流器控制设备这一自动装置，可以根据最佳火花频率或近似无火花状态下工作，使电除尘的输出功率保持在最大值。

第二节静电除尘器为了收集锅炉烟气中的尘粒，每台炉配置若干台静电除尘设备，它安装于空气预热器与吸风机、烟囱之间，由几个串联电场组成，每个电场都有一套高压设备，其二次直流输出的额定电流一般为1.2A,额定电压为60—72KA静电除尘包括外壳、内部件、电气设备三个主要部分组成。

一、外壳电除尘外围部分，一般类似与正方体结构。

起闭封、固接、保护内部设备之作用。

二、内部件电场的放电极型式有芒刺线和星形线等，所有的放电极都固定焊接与框架中，集电极排好在放电极的对面，这些电极都是由特殊的金属板轧制成，具有很好的抗振动能力。

它们的外形具有许多凹槽，用来释放收集的粉尘，用落锤敲打机构以清除集电极粉尘，而且每个区域都是独立的振打机构，放电极尘粒的清除由每个电场用两个振打机构完成，彼此独立。

三、电气设备静电除尘装置由高压控制装置，硅整流变压器，高压隔离开关、高压电缆和低压控制装置及电机等组成。

可控硅整流原理可控硅（SCR）是一种半导体器件，它具有双向导电性能，可以实现电流的控制和整流功能。

在电力系统中，可控硅整流器被广泛应用于交流电源的调节和控制，具有很高的效率和可靠性。

本文将介绍可控硅整流原理及其应用。

首先，我们来看一下可控硅的基本结构和工作原理。

可控硅由四层半导体材料组成，其中有一个控制端和两个电极端。

当控制端施加一个触发脉冲信号时，可控硅将导通并保持通态，直到电流下降到零。

这种特性使得可控硅可以实现交流电源的整流功能。

在实际应用中，可控硅整流器通常由可控硅、二极管和电感器组成。

当交流电源输入到整流器中时，可控硅将根据控制信号进行导通，将正半周的电流导通，而在负半周则处于关断状态。

通过这种方式，交流电源可以被转换为直流电源输出。

同时，二极管和电感器可以对电流进行滤波和稳压，确保输出电压的稳定性和纹波度。

除了整流功能，可控硅整流器还可以实现电流的调节和控制。

通过改变控制信号的触发角度，可以实现对输出电压和电流的调节，从而满足不同的电源需求。

这种灵活性使得可控硅整流器在工业控制和电力调节中得到广泛应用。

在电力系统中，可控硅整流器还可以实现功率因素的校正和谐波的抑制。

通过控制可控硅的导通角度和触发脉冲的宽度，可以实现对功率因素的调节，提高系统的功率因数。

同时，可控硅整流器还可以对谐波进行滤波和抑制，减少对电网的干扰。

总的来说，可控硅整流器具有高效、可靠和灵活的特点，可以实现对交流电源的整流、调节和控制。

在电力系统中，可控硅整流器发挥着重要的作用，提高了电能利用率和系统的稳定性。

随着电力电子技术的不断发展，可控硅整流器将会有更广泛的应用前景。

以上就是关于可控硅整流原理的介绍，希望能够对读者有所帮助。

可控硅整流器作为一种重要的电力电子器件，其原理和应用具有很高的实用价值，为电力系统的稳定运行和能源的高效利用提供了重要支持。

希望本文能够帮助读者更好地理解可控硅整流器的工作原理和应用特点，为相关领域的研究和工程实践提供参考。

电除尘故障判断分析1. 电除尘器在运行中电压电流（电流极限值）的大小应如何调整比较合理？当除尘效率较好时，只要IL设定值大于20%即可（如果低于20%,则短路不报警）;当除尘效率较差时，电压电流越大越好，但必须同时满足下面四个条件：（1）U2≦U2e;（2）长期运行时I1≦90%I1e；（3）前电场保持适当的火花率,这样有助于提高除尘清灰效果,一般可调整到30~200范围内，最好在30~70左右;最后电场最好SP=0,以免产生二次飞扬.（4）伏安特性曲线上不能出现明显的拐点。

2. 电除尘器在运行一段时间后会烧快熔或过流报警跳闸，最可能有那些原因？(1) 变压器故障:硅堆或电容击穿、高压包部分短路、低压包问题。

由于这些原因,当设备运行一段时间后,主回路电流突然增大,电流叠加,导致烧快熔或过流报警跳闸。

(2) 过零脉冲偏窄,电压波动时引起上冲.(3) 偏励磁:因设备调整不当, 发生偏励磁时,没有保护动作,主回路直流分量太大.3. 电除尘器在运行中，发现电压小而电流大，特别是后电场，此时控制设备应如何调整？主要是调整阴极电磁振打.(1) 振打力的调整:降低振打高度,使阴极线裹上适当的灰,可使电除尘有持续的高电压和高电流运行.(2) 振打周期的调整:延长振打周期,不断调整, 同样使阴极线裹上适当的灰,直至有适当的电压和电流.4. AZD振打的显示高度如何修正？测量电磁振打实际高度后,进入CTL-O1微终端内振打高度修正菜单,正向(提高振打显示高度)参数修正范围是0~127,也就是提高振打显示高度的修正范围是0~12.7厘米. 反向(降低振打显示高度)参数修正范围是128~255,也就是降低振打显示高度的修正范围是0~-12.7厘米.说明:要进入CTL-O1微终端内振打高度修正菜单,首先要把电磁振打主板上的跳线连接在“配置”中.5. K型设备中，短路报警的判断标准是什么？现场运行中，短路报警如何查找并排除？(1) 短路报警的判断标准是: I2≥20%I2e,U2≦10KV;(2) 排查:A 做开路试验,确认区分是电气问题还是电场问题B 灰斗检查:检查灰斗是否堵灰C 保温箱内部检查:检查承压绝缘子是否破裂﹑高分子振打绝缘轴是否击穿(一般颜色会有明显变化) ﹑高压引线是否脱落而搭在本体外壳;D电场内部检查:阴极线有否断裂,搭在阳极板上﹑电场内部阴阳极之间是否有杂物挂住;E 检查变压器输出端是否有接地现象,比如阻尼电阻丝烧断而接地;当做开路试验时,二次电压正常,没有电流则进行以上检查排除工作(机械故障).F 显示问题检查:表头与显示值是否相同,表头有一定的二次电压,显示值没有或偏小太多,甚至上电就有高电平窜入二次电流显示回路,则调整RP3﹑RP2,更换N1→更换N1→更换N2→更换N3→更换CPU.G 测量119﹑122端对地电阻是否正常: 122端对地电阻太大﹑119端对地电阻太小都会导致短路;H 检查变压器内部:看内部高压引线是否脱落而碰到变压器外壳,以及到119端的各引线是否脱落6. K型设备中，开路的判断标准是什么？现场运行中，开路报警如何查找并排除？(1) 开路报警的判断标准是: U2≥U2e,I2≦2%I2e;(2) 排查:A 做短路试验,确认区分是电气问题还是电场问题;B 检查阴极线是否严重裹灰,导致不易产生电晕电流.如是则提高振打高度C保温箱内部检查:高压引线是否断裂;D 隔离开关是否打到电场位置?阻尼电阻丝是否断裂?当做短路试验时,二次电流正常,基本没有电压则进行以上检查排除工作(机械故障).F 显示问题检查:表头与显示值是否相同,表头有一定的二次电流,显示值没有或偏小太多,甚至上电就有高电平窜入二次电压显示回路,则调整RP3﹑RP2﹑RP4﹑RP5,更换N1→更换N1→更换N2→更换N3→更换CPU.G 测量119﹑122端对地电阻是否正常: 122端对地电阻太小﹑119端对地电阻太大都会导致开路;H 检查取样信号板上的电位器RP3调整是否正确。

可控硅整流器工作原理可控硅是一种多层PN结的半导体器件，具有三个电极：主极（Anode）、控制极（Gate）和触发极（Cathode）。

可控硅器件具有两种工作状态：导通状态和截止状态。

在可控硅整流器中，交流电源的正半周与负半周分别作用于主极和触发极，其工作原理如下：1.导通状态：当交流电源的电压正半周作用于主极时，主极变为正极，触发极变为负极。

此时，若控制极施加一个正电压，就可以激发PN结，使之进入导通状态。

2.截止状态：当交流电源的电压负半周作用于主极时，主极变为负极，触发极变为正极。

此时，无论控制极施加什么电压，都不能激发PN结，使之进入截止状态。

通过对控制极施加不同电压，可实现可控硅整流器的工作状态切换，从而实现电流的控制。

1.整流过程：在交流电源正半周的导通状态中，如果可控硅器件导通，则交流电源的正半周通过可控硅器件，输出为直流电流。

此时，输出电流的大小与控制极施加的电压有关，通过控制极电压的调节，可以控制输出电流的大小。

2.关断过程：当交流电源的电压负半周的时候，可控硅器件处于截止状态，电流无法通过。

这个过程中，交流电源的负半周电压通过一个旁路二极管（反向偏置）绕过可控硅器件，输出为直流电流。

通过控制极施加不同的电压，可实现整流和关断状态的切换，从而实现了可控硅整流器对交流电的转换。

需要注意的是，可控硅整流器由于具有导通状态和截止状态的非线性特性，会产生较大的谐波失真和功率消耗。

因此，在实际应用中，通常需要搭配滤波电路对输出进行滤波处理，以提高整流器的效率和输出电流质量。

总结起来，可控硅整流器工作原理是通过对控制极施加不同电压，控制可控硅器件的导通和截止状态，实现对交流电的整流和输出电流的控制。

• 通过以上方法发现绕组、硅堆或高压测量电阻等有问题，
则必须进行更换。
各高压绕组的直流电阻，把测量值与标签上的电阻值进行比较 ，如相差较大，则该绕组被损坏；如相差不大，则需进一步作 变比试验判断。
• 变ห้องสมุดไป่ตู้试验：用调压器从低压绕组输入U1=5～10V，观察一次
电流的变化，若I1>1A，则肯定有绕组短路。这时，用万用表 分别测量各高压绕组的感应电压，同匝数应同电压，否则电压 较低的视为短路。若高压绕组同匝数对应同电压，而I1有明显 变化，则判断低压绕组有短路现象。
套管绝缘、RI与RV之间、低压电缆 (3).变压器油耐压试验：静止24小时后，用取样瓶从下部放油阀取适量油
样箱体内油应清澈，无明显浑浊或异味，对每台整流变压器油取油样 送电厂油化验室进行检验。化验结果填入检修记录，耐压试验：击穿 电压应大于45KV/2.5mm (4).空载升压试验：空载电压应达到额定值，当空载电压为额定值的1.5 倍时，在1分钟内应无绝缘击穿或异常响声 (5).试验结束后，由班组申请，B级质检员进行验收，填写B级验收合格 证：
(3).接线：将低压侧电缆按拆卸顺序重新接好，重新接好温 控器、瓦斯继电器及二次反馈信号电缆，安装整流变本体 接地线
(4).回装结束后，由班组C级质检员进行见证：
4.7.试验
依据试验规程、确保安全距离 (1).直流电阻测量：AX1、AX2、AX3、电流采样电阻、电压采样电阻、
阻尼电阻 (2).绝缘电阻测量：高压对低压及地、低压对高压及地、铁心绝缘、高压
厚度时，借助于振打机构使粉尘 落人下部灰斗，净化后的气体便 从圆筒向上部排出，一般称圆筒 为收尘极，金属线为电晕极或放 电极。
4.检修步骤及工器具使用
4.1 准备工作 (1).办理工作票 (2).组织学习 (3).材料准备,工器具准备 (4).现场布置,根据现场实际情况设置围栏，确定工作区域。 (5).工作负责人对所有工作人员进行安全技术交底，工作人员都清

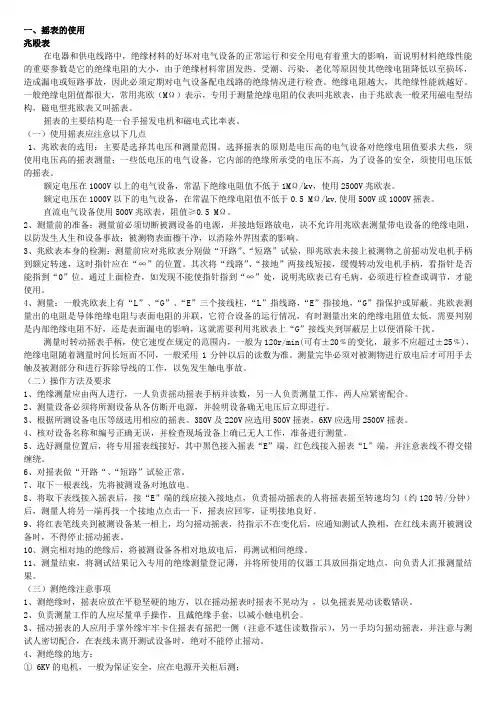

一、摇表的使用兆殴表在电器和供电线路中，绝缘材料的好坏对电气设备的正常运行和安全用电有着重大的影响，而说明材料绝缘性能的重要参数是它的绝缘电阻的大小，由于绝缘材料常因发热、受潮、污染、老化等原因使其绝缘电阻降低以至损坏，造成漏电或短路事故，因此必须定期对电气设备配电线路的绝缘情况进行检查。
