一、作品名称：实验研究：通电螺线管的特性
作者：姬翔宇
作者单位：山东省滕州市北辛中学
指导教师：姬忠志
二、制作的目的：利用自制的实验器材研究通电螺线管的特性，使实验现象更明显，实验效果变得更理想，研究的内容更全面。
三、仪器及用品：干电池6节、电流表、滑动变阻器、开关、螺线管、软铁、指针、细铁屑。

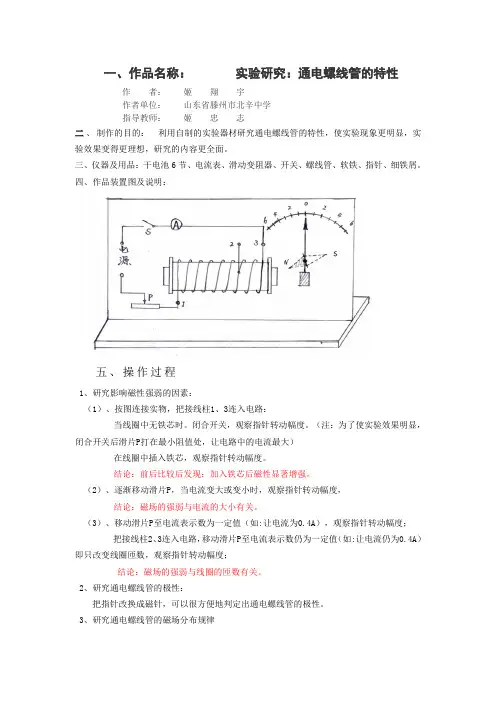

四、作品装置图及说明：
五、操作过程
1、研究影响磁性强弱的因素：
（1）、按图连接实物，把接线柱1、3连入电路：
当线圈中无铁芯时。
闭合开关，观察指针转动幅度。
（注：为了使实验效果明显，闭合开关后滑片P打在最小阻值处，让电路中的电流最大）
在线圈中插入铁芯，观察指针转动幅度。
结论：前后比较后发现：加入铁芯后磁性显著增强。
（2）、逐渐移动滑片P，当电流变大或变小时，观察指针转动幅度，
结论：磁场的强弱与电流的大小有关。
（3）、移动滑片P至电流表示数为一定值（如:让电流为0.4A），观察指针转动幅度；
把接线柱2、3连入电路，移动滑片P至电流表示数仍为一定值（如:让电流仍为0.4A）即只改变线圈匝数，观察指针转动幅度；
结论：磁场的强弱与线圈的匝数有关。
2、研究通电螺线管的极性：
把指针改换成磁针，可以很方便地判定出通电螺线管的极性。
3、研究通电螺线管的磁场分布规律
把实验板平放，均匀地撒上细铁屑，可清晰地观察到通电螺线管周围的磁场分布。
六、作品创新点及意义
本实验中利用转换法、组合法使实验现象更明显，实验效果变得更理想，研究的内容更全面。
