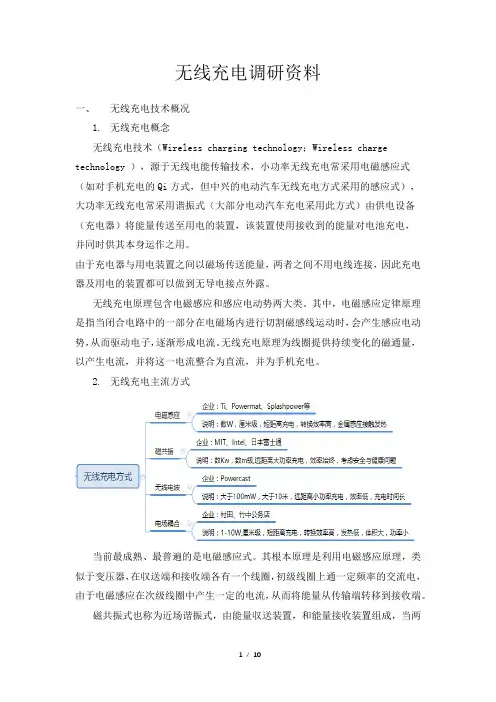

无线充电调研资料一、无线充电技术概况1.无线充电概念无线充电技术（Wireless charging technology；Wireless charge technology ），源于无线电能传输技术，小功率无线充电常采用电磁感应式（如对手机充电的Qi方式，但中兴的电动汽车无线充电方式采用的感应式），大功率无线充电常采用谐振式（大部分电动汽车充电采用此方式）由供电设备（充电器）将能量传送至用电的装置，该装置使用接收到的能量对电池充电，并同时供其本身运作之用。

由于充电器与用电装置之间以磁场传送能量，两者之间不用电线连接，因此充电器及用电的装置都可以做到无导电接点外露。

无线充电原理包含电磁感应和感应电动势两大类。

其中，电磁感应定律原理是指当闭合电路中的一部分在电磁场内进行切割磁感线运动时，会产生感应电动势，从而驱动电子，逐渐形成电流。

无线充电原理为线圈提供持续变化的磁通量，以产生电流，并将这一电流整合为直流，并为手机充电。

2.无线充电主流方式当前最成熟、最普遍的是电磁感应式。

其根本原理是利用电磁感应原理，类似于变压器，在収送端和接收端各有一个线圈，初级线圈上通一定频率的交流电，由于电磁感应在次级线圈中产生一定的电流，从而将能量从传输端转移到接收端。

磁共振式也称为近场谐振式，由能量収送装置，和能量接收装置组成，当两个装置调整到相同频率，或者说在一个特定的频率上共振，它们就可以交换彼此的能量，其原理与声音的共振原理相同，排列在磁场中的相同振动频率的线圈，可从一个向另一个供电。

技术难点是小型化和高敁率化，被认为是将来最有希望广泛应用于电动汽车无线充电的一种斱式。

无线电波式，基本原理类似于早期使用的矿石收音机，主要有微波収射装置和微波接收装置组成。

典型的是 20 世纪 60 年代布朗（William C. Brown）的微波输电系统。

整个传输系统包括微波源、収射天线、接收天线 3 部分;微波源内有磁控管，能控制源在 2. 45 GHz 频段输出一定的功率;収射天线是 64 个缝隙的天线阵，接收天线拥有 25%的收集和转换敁率。

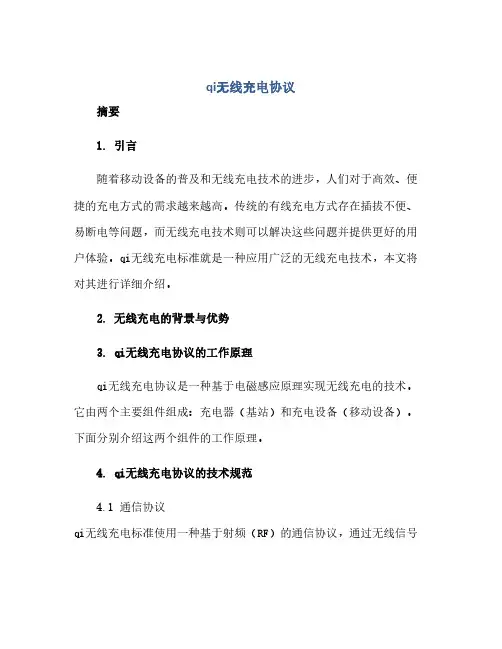

qi无线充电协议摘要1. 引言随着移动设备的普及和无线充电技术的进步，人们对于高效、便捷的充电方式的需求越来越高。

传统的有线充电方式存在插拔不便、易断电等问题，而无线充电技术则可以解决这些问题并提供更好的用户体验。

qi无线充电标准就是一种应用广泛的无线充电技术，本文将对其进行详细介绍。

2. 无线充电的背景与优势3. qi无线充电协议的工作原理qi无线充电协议是一种基于电磁感应原理实现无线充电的技术。

它由两个主要组件组成：充电器（基站）和充电设备（移动设备）。

下面分别介绍这两个组件的工作原理。

4. qi无线充电协议的技术规范4.1 通信协议qi无线充电标准使用一种基于射频（RF）的通信协议，通过无线信号的传输来实现充电设备与充电器之间的通信。

该通信协议支持数据的双向传输，可以实现充电设备的智能控制和充电器的状态监测。

4.2 充电规范充电器功率范围：qi无线充电标准规定了充电器的充电功率范围，包括普通充电和快速充电两种模式。

充电效率要求：qi无线充电标准要求充电系统的效率达到一定的水平，以减少电能的损耗。

充电距离：qi无线充电标准对充电距离有一定的规定，根据不同功率的充电器，可以支持不同的充电距离。

4.3 安全标准qi无线充电标准还定义了一些安全要求，以确保充电过程的安全性。

例如充电器和充电设备需要支持过流保护、过温保护等功能，以避免电器故障和安全事故的发生。

5. 常见的qi无线充电设备6. 常见问题解答6.1 qi无线充电设备是否能与其他充电设备兼容？是的，qi无线充电标准是一种通用标准，几乎所有支持qi充电的设备都可以兼容使用。

6.2 qi无线充电设备的充电速度如何？qi无线充电技术支持不同功率的充电器，充电速度取决于充电器的功率。

快速充电模式可以提供更快的充电速度。

6.3 qi无线充电设备的充电距离有限吗？是的，充电距离与充电器的功率有关，一般情况下，充电距离一般在几厘米到几十厘米之间。

结论qi无线充电标准作为一种广泛应用的无线充电技术，通过规定充电设备之间的通信协议和充电规范，保证了设备的兼容性和互操作性。

QI无线充电标准V1.01概述1.1范围系统描述无线电能传输第1卷包含以下文档：●第一部分：接口定义●第二部分：性能要求●第三部分：兼容性测试该文件定义了一个电能发射器和一个电能接收器之间的接口。

1.2主要特性●一种基于线圈之间的近场电磁感应原理，将电能从发射器传输到移动设备（接收器）的非接触式电能传输方法。

●通过一个适当的次级线圈（典型尺寸是大约40mm）来传输约5瓦特的电能。

●工作频率在110~205KHz之间。

●支持两种将移动设备放置于发射器表面的方法：✧辅助定位方法帮助用户适当地将移动设备放在通过表面上一个或几个固定的位置来传输电能的发射器的表面。

✧无需定位方法允许移动设备任意放在支持表面任何位置传输能量的发射器表面。

●一个简单的允许移动设备完全控制电能传送的通信协议。

●相当大的可集成在移动设备上的设计灵活性。

●极低的待机功耗（实现需要）。

1.3一致性与参考本文档中的所有规定都是强制性的，除非特别指明是推荐的、可选的或加强说明的。

为避免产生疑问，单词“应”表示指定部分为强制行为，也就是说，如果指定的部分没有所定义的行为，则这就违反了无线电能传输标准。

此外，单词“应该”表示指定部分为推荐行为，也就是说，如果指定的组件有正当理由偏离所定义的行为，则这不是违反了无线电能传输标准的。

最后，单词“可以”表示指定组件的可选行为，也就是说，是否具有所定义的行为（没有偏离）是取决于指定组件。

除本文件所提出的规范外，产品的实现也应符合下面所列出的系统说明所提出的规范。

此外，下列国际标准的相关部分也应遵守。

如果任何系统描述或以下所列出的国际标准存在多个修订版本，以最新版本为准。

[第2部] 无线电能传输系统描述，第I卷，第2部分，性能要求。

[第3 部] 无线电能传输系统描述，第I卷，第3部分，兼容性测试。

[PRMC] 电源接收器制造商代码，无线充电联盟。

[SI] 国际计量制。

1.4定义有效区域：当发射器向移动设备供电时，发射器和接收器各自表面的一部分有足够高的磁场通过的区域。

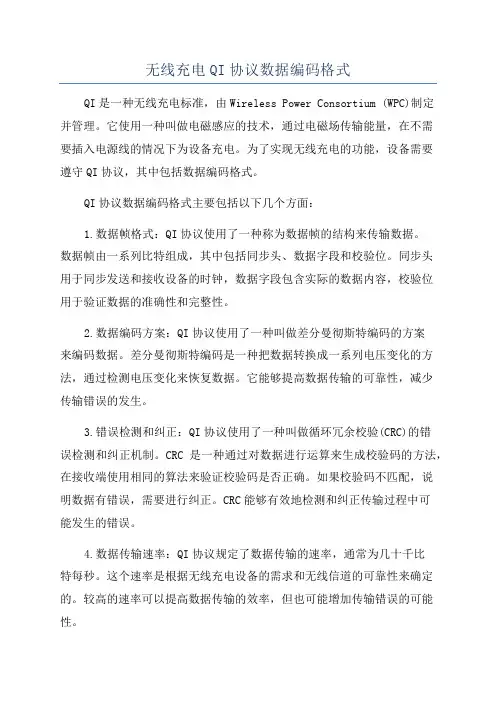

无线充电QI协议数据编码格式QI是一种无线充电标准，由Wireless Power Consortium (WPC)制定并管理。

它使用一种叫做电磁感应的技术，通过电磁场传输能量，在不需要插入电源线的情况下为设备充电。

为了实现无线充电的功能，设备需要遵守QI协议，其中包括数据编码格式。

QI协议数据编码格式主要包括以下几个方面：1.数据帧格式：QI协议使用了一种称为数据帧的结构来传输数据。

数据帧由一系列比特组成，其中包括同步头、数据字段和校验位。

同步头用于同步发送和接收设备的时钟，数据字段包含实际的数据内容，校验位用于验证数据的准确性和完整性。

2.数据编码方案：QI协议使用了一种叫做差分曼彻斯特编码的方案来编码数据。

差分曼彻斯特编码是一种把数据转换成一系列电压变化的方法，通过检测电压变化来恢复数据。

它能够提高数据传输的可靠性，减少传输错误的发生。

3.错误检测和纠正：QI协议使用了一种叫做循环冗余校验(CRC)的错误检测和纠正机制。

CRC是一种通过对数据进行运算来生成校验码的方法，在接收端使用相同的算法来验证校验码是否正确。

如果校验码不匹配，说明数据有错误，需要进行纠正。

CRC能够有效地检测和纠正传输过程中可能发生的错误。

4.数据传输速率：QI协议规定了数据传输的速率，通常为几十千比特每秒。

这个速率是根据无线充电设备的需求和无线信道的可靠性来确定的。

较高的速率可以提高数据传输的效率，但也可能增加传输错误的可能性。

综上所述，无线充电QI协议数据编码格式是一种用于传输数据的规范，它定义了数据帧格式、数据编码方案、错误检测和纠正机制以及数据传输速率等方面的内容。

这些规范旨在确保无线充电设备之间的相互兼容性和可靠性，为用户提供方便快捷的无线充电体验。

译文说明译文说明：本文为《QI无线充电标准V1.0版本》的译文，本译文由：《QI无线充电标准V1.0（1）》《QI无线充电标准V1.0（2）》《QI无线充电标准V1.0（3）》《QI无线充电标准V1.0（4）》《QI无线充电标准V1.0（5）》《QI无线充电标准V1.0（6）》《QI无线充电标准V1.0（附录A1）》《QI无线充电标准V1.0（附录A2）》《QI无线充电标准V1.0（附录B）》《QI无线充电标准V1.0（附录C）》《QI无线充电标准V1.0（附录D）》共11个章节组成（未包含原文声明和目录）。

因译者水平有限，不保证所有内容都翻译正确属实，符合原文，凡有异议之处，请参见原文：System Description Wireless Power Transfer Volume I: Low Power Part 1: Interface Definition Version 1.0 July 2010。

在以WORD文档形式表现的译文中，所有的图表、公式及非常规符号均未得到体现，详细内容请参见原文：System Description Wireless Power Transfer Volume I: Low Power Part 1: Interface Definition Version 1.0 July 2010或由“李聪安好-设计”（译者之一）翻译的译文，搜索词条为“QI无线充电标准”。

免责声明：本产品（译文）为译者个人所用，并无条件提供给读者使用。

所翻译内容仅供参考，译者对本产品的及时性、真实性、准确性、无故障发生都不作担保。

在适用法律所允许的最大范围内，译者不承担因读者使用或不能使用本产品而引起的或有关的任何直接的、间接的、意外的、特殊的、惩罚性的或其它任何损害赔偿（包括但不限于利润损失、因营业中断、信息误解等而造成的损害）。

再次声明，《QI无线充电标准》为WPC内部保密资料，此译文仅供译者个人使用，并无条件提供给读者使用，读者不得直接或间接用于任何形式的商业形式。

Qi无线充电国际标准
Qi是目前全球首个无线充电标准，可广泛用于手机、MP3、数码相机、笔记本电脑等设备中。

无线充电国际标准可以让我们抛弃拖着长线的充电器，在无线的状态下为手机充电。

Qi无线充电国际标准主要利用电磁技术，在发射器将电流转化为电磁，手机通过内置芯片接收器将电磁转化为电流为手机充电。

在目前出现的几种无线充电技术中，Qi的充电效率与有线充电方式非常接近，达到了70%以上，而Qi的充电站的待机耗电量则已经降低到微瓦水平。

2010年08月31日无线充电联盟宣布将Qi无线充电国际标准引入中国，该标准可在无线充电联盟网站下载。

QI无线充电标准中文版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（QI无线充电标准中文版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为QI无线充电标准中文版的全部内容。

系统的描述，无线通信电源转换低功率第一部分：接口定义版本1。

0，2010年7月版权该系统描述无线功率传输是出版的力量,无线通信联合体采用无线力量联盟与ConvenientPower有限公司密切合作,富尔顿创新公司、国家半导体公司，诺基亚公司,奥林匹斯成像公司、研究、限制、飞利浦、三洋电子公司.深圳桑菲消费通信有限公司.菲德州仪器有限公司,保留所有能量。

复制在全部或部分地是被禁止的明示和优先的书面允许的无线能力联盟。

免责声明本网站内所包含的信息是正确之日出版.然而，无线的力量,也ConvenientPower协会有限公司，富尔顿创新公司和国家诺基亚公司半导体公司、企业、科研、奥林匹斯成像议案有限公司、飞利浦、三洋电子公司。

深圳桑菲消费通信有限公司。

德州仪器有限公司,也将承担任何损失,包括间接的或间接的,从使用这个系统描述无线功率传输或依据。

本文件的准确性。

分类在这个文件中所包含的信息是机密。

注意为进一步解释,这份文件的内容，或在任何可察觉不一致或模棱两可的解释,或为任何资讯相关的专利许可程序,请联系：info@wirelesspowerconsortium。

com。

1 综述1．1范围，我的系统体积的无线功率传输由描述下列文件：第一部分：接口定义.第二部分:性能要求.第三部份：测试的依从。

本文档定义了的交互界面和供电功率发射机接收器。

1．2主要特征无触点电力传输的方法,从一个基站移动设备,它是基于近场磁感应线圈之间。

无线充电——你不知道的知识1.无线充电系统1.1无线充电系统整体结构与功能图1 无线充电系统结构——图片来源于《应用于便携式电子设备的小功率无线充电系统的研究与开发》整流滤波：将220V/50Hz的交流电转换为高压直流电；DC-DC：将高压直流电降压，输出低压直流电；高频逆变：低压直流电经过高频逆变电路转换成低压高频交流电（频率约为100 - 200 kHz），以便于发射端线圈产生强大的感应磁场；整流滤波：由于电磁感应的原理，接收端在强大的感应磁场中产生低压高频感应电流，该电流经过AC-DC电路后变成直流电，此时就可以直接供给负载使用（功率为5 W电压一般为5 V，10 W电压9 V，15 W电压12 V，小米9最新20W电压为15 V，无线充电电流一般不超过1.5 A）。

1.2 无线充电系统调控过程图2 无线充电系统调控过程检测阶段：发射端检测到放置物体的位置后，发射一个小的测量信号来监控物体的放置和移动，判断是否进入下一阶段，这个信号不会唤醒接收端；判断阶段：发射端将发射功率信号，并检测可能来自接收端的响应，从而判断响应是接收端还是未知的对象。

如果发射端接收到正确的信号，将继续进入识别和配置阶段，保持功率信号输出；识别和配置阶段：接收端会将所需要的能量信号传递回发射端。

发射端需要将收到的信号解码，根据接收端所需要的能量调节输出功率，当无法解码时默认传输功率为5 W；功率发射阶段：“识别与配置”阶段完成后，发射端启动功率传输模式。

接收端控制电路向发射端发送误差包，将整流电压调整到线性稳压器效率最大化所需的水平，并将实际接收到的功率包发送给发射端进行外目标检测（FOD，Foreign Object Detection，异物检测），可保证安全、高效的功率传输；结束阶段：充电结束后接收端发出EPT（End Power Transfer，结束功率传输）信号，当接收端受到EPT信号时终止功率传输。

1.3 无线充电Qi标准为什么选用100~205 kHz？Qi标准基于电磁感应的充电技术，频率是100 - 205 kHz，无线充电传输的是能量而不是信号，因为100-205 kHz是对人体无害的低频非电离频率，采用这个频率将大大减小对人体的伤害。

qi无线充电协议
Qi无线充电协议，是一种无线充电技术标准。

Qi是由Wireless Power Consortium（WPC，无线功率联盟）创建的、面向消费者市场的无线充电标准。

该标准的主要目标是实现无线充电的普及和应用，让用户能够方便地使用无线充电技术来为移动设备充电。

Qi无线充电协议采用了无接触式电磁感应原理，通过变
换电磁场实现电能传输，从而实现无线充电。

用户只需将移动设备放在支持Qi协议的充电器上，即可开始充电，无需再使
用传统的充电线和充电口。

Qi无线充电协议支持多种功率输出，从5W到15W，使其
能够适用于不同类型的设备。

同时，该协议还支持多设备同时充电，非常适合在家庭、办公室等公共场所使用。

对于电源充电器生产商和移动设备制造商，采用Qi无线
充电协议能够带来多种优势。

首先，使用无线充电技术可以提高设备的易用性，不需再担心充电线和充电口是否兼容。

其次，Qi无线充电技术可以增加设备的防水性和防尘性，因为设备
不需要纠缠在充电线的情况下才能充电。

此外，也降低了对传统充电线和充电头的需求，降低了供应链成本。

作为全球领先的无线充电技术标准，Qi协议已经被众多
移动设备制造商所采用，包括苹果、三星、索尼等等。

未来，随着Qi协议的不断发展和推广，我们相信无线充电技术将会
成为用户充电的主流方式之一，为用户带来更加便捷、安全的充电体验。

wpc标准
WPC标准是指无线电源联盟（Wireless Power Consortium）制定的无线充电标准。

该标准旨在为手机、平板电脑、笔记本电脑等设备提供无线充电解决方案，使用户可以通过简单的放置设备在充电板上的方式进行充电。

WPC标准规定了无线充电器的功率、频率、电压和电流等参数，以确保无线充电器的兼容性和安全性。

该标准支持两种充电模式：Qi标准和Rezence标准。

Qi标准是WPC标准中的主流标准，它使用磁感应技术进行无线充电。

在这种模式下，充电板中的线圈通过电磁感应原理将电能传递到设备中的线圈，实现无线充电。

Qi标准支持5W、15W和30W三种功率等级。

Rezence标准是WPC标准中的另一种充电模式，它使用磁共振技术进行无线充电。

与Qi标准不同，Rezence标准允许设备在充电板上进行自由移动，充电效率更高，支持更大范围的功率输出。

总之，WPC标准是无线充电技术的重要标准之一，它为消费者提供了一种安全、方便、高效的无线充电解决方案。

无线充电标准无线充电技术是一种便捷、高效的充电方式，它摆脱了传统充电方式的束缚，为用户带来了更加便利的充电体验。

然而，由于市场上存在多种无线充电标准，消费者在选择无线充电设备时常常感到困惑。

本文将介绍几种主流的无线充电标准，帮助消费者更好地了解无线充电技术。

目前，市场上主流的无线充电标准包括Qi标准、PMA标准和A4WP标准。

其中，Qi标准由Wireless Power Consortium（WPC）制定，得到了众多厂商的支持，被广泛应用于智能手机、平板电脑等移动设备上。

PMA标准由Power Matters Alliance制定，得到了星巴克、戴尔等公司的支持，主要应用于公共场所的无线充电设备。

A4WP标准由Alliance for Wireless Power制定，其特点是可以实现设备之间的双向无线充电，被认为是未来无线充电技术的发展方向。

在选择无线充电设备时，消费者应该首先关注设备是否支持自己所在地区的无线充电标准。

其次，消费者还应该考虑设备的兼容性和稳定性，以确保无线充电设备可以与自己的移动设备完美匹配，同时能够稳定、高效地进行充电。

最后，消费者还需要考虑无线充电设备的安全性和环保性能，以确保使用无线充电设备不会对自己和周围环境造成任何影响。

除了以上几点，消费者在选择无线充电设备时还应该关注无线充电设备的充电效率和充电距离。

目前，无线充电技术的充电效率和充电距离仍然是该技术的瓶颈，消费者在选择无线充电设备时应该根据自己的需求和使用场景来进行选择，以获得更好的使用体验。

总的来说，无线充电技术是一种便捷、高效的充电方式，它为用户带来了更加便利的充电体验。

然而，由于市场上存在多种无线充电标准，消费者在选择无线充电设备时需要谨慎选择，以确保设备的兼容性、稳定性、安全性和环保性能。

希望本文所介绍的几种主流的无线充电标准能够帮助消费者更好地了解无线充电技术，从而选择到适合自己的无线充电设备。
