软水器控制阀详细讲解

控制系统流程图及流程说明1.流程图：树脂失效后流量控制2.流程说明：①工作状态：原水经过控制阀由上布水器进入树脂罐，经树脂层处理的水通过底部的下布水器，沿着中心升降管向上，再通过控制阀的出水口流出。

②反洗状态：原水进入控制阀后沿中心升降管向下，通过底部的下布水器经过树脂层向上，最后通过控制阀排污口排出。

其目的是为了松动树脂。

③再生状态：原水经吸盐器产生虹吸，带着再生还原剂（20%以上的饱和盐水）进入树脂罐，然后经过树脂层进入下布水器和升降管，再通过控制阀排污口排出（实际原水经与20%以上的饱和盐水混合后的盐水浓度为8％左右)。

④慢速清洗状态：原水经控制阀进入树脂罐，经树脂层处理过的水通过底部的下布水器，然后沿着中心的升降管向上，再通过控制阀排污口流出。

⑤快速清洗状态：原水经控制阀进入树脂罐向下，经过树脂层后进入下布水器沿升降管向上，最后通过控制阀排污口流出。

⑥盐罐注水状态：原水进入控制阀，经注水器向盐罐注水。

4、软水器的主要技术参数及其工况要求1.原水硬度：＜6mmol/L2.出水硬度：＜0.03mmol/L3.正常工作水压：0.2-0.6MPa; 试验压力：0.9MPa4.工作温度： 2-50℃5.自控电源： 220V/50Hz;6.设备总压损(管路＋控制器＋布水器)=0.3kg7.树脂型号：001×7聚苯乙烯 Na+型强酸性阳离子交换树脂8.安装要求：地基需水平，并且承重。

设排污沟。

盐罐靠近树脂罐。

9.盐箱内再生液浓度NaCl: >20%10.用户不可以用加碘盐、加钙盐为再生剂。

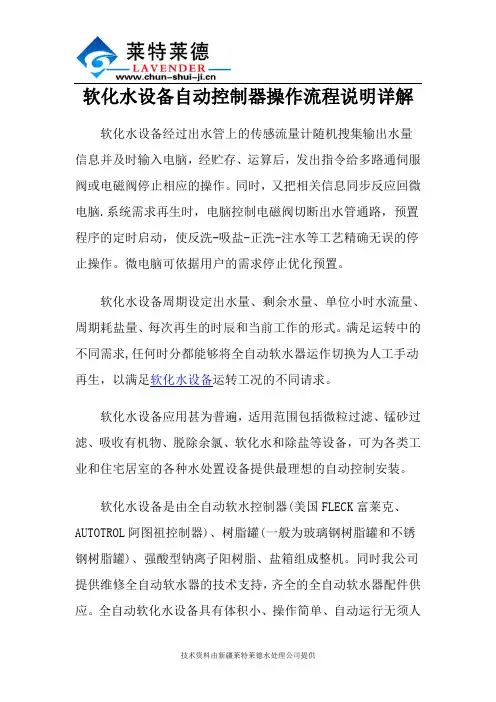

软化水设备自动控制器操作流程说明详解软化水设备经过出水管上的传感流量计随机搜集输出水量信息并及时输入电脑，经贮存、运算后，发出指令给多路通伺服阀或电磁阀停止相应的操作。

同时，又把相关信息同步反应回微电脑.系统需求再生时，电脑控制电磁阀切断出水管通路，预置程序的定时启动，使反洗-吸盐-正洗-注水等工艺精确无误的停止操作。

微电脑可依据用户的需求停止优化预置。

软化水设备周期设定出水量、剩余水量、单位小时水流量、周期耗盐量、每次再生的时辰和当前工作的形式。

满足运转中的不同需求,任何时分都能够将全自动软水器运作切换为人工手动再生，以满足软化水设备运转工况的不同请求。

软化水设备应用甚为普遍，适用范围包括微粒过滤、锰砂过滤、吸收有机物、脱除余氯、软化水和除盐等设备，可为各类工业和住宅居室的各种水处置设备提供最理想的自动控制安装。

软化水设备是由全自动软水控制器(美国FLECK富莱克、AUTOTROL阿图祖控制器)、树脂罐(一般为玻璃钢树脂罐和不锈钢树脂罐)、强酸型钠离子阳树脂、盐箱组成整机。

同时我公司提供维修全自动软水器的技术支持，齐全的全自动软水器配件供应。

全自动软化水设备具有体积小、操作简单、自动运行无须人工操作等特点，已广泛应用于工业锅炉、冷却循环水、炼钢、轧钢、大型变压器、民用热水锅炉等场合。

,黑河软化水控制阀,,黑河软化水控制阀价格1、锅炉软化水设备的定义：锅炉软化水设备是针对锅炉长垢而推出的一种原水预处理装置，去处原水中的钙、镁离子以及导致锅炉长垢的原素。

2、锅炉软化水设备工作原理：由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2 、Mg2 (形成水垢的主要成份)置换出来，随着树脂内Ca2 、Mg2 的增加，树脂去除Ca2 、Mg2 的效能逐渐降低。

当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。

富莱克软化水处理9000型9500型软水器控制阀操作说明书富莱克软化水处理9000型/9500型软水器控制阀操作说明书（中文）一、富莱克软化水处理9000型/9500型软水器控制阀工作流程图1、工作状态硬水经过控制阀进入第一个树脂罐，经树脂层处理过的水通过布水器进入升降管，再通过控制阀经流量计流出。

第二个树脂罐进行再生准备工作。

2、罐的转换<由流量计启动>硬水由控制阀经连接管进入第二个树脂罐，经树脂层处理过的水通过布水器进入升降管。

再由连接回到控制阀经过流量计流出。

这时第一个树脂罐脱离水流路线，准备再生。

3、反洗状态第二罐处理过的水由连接进入控制阀经升降管向下通过底部的布水器经过树脂层向上最后通过控制阀排污口排出。

4、吸盐状态第二罐处理过的水由连接进入控制阀内的注水器，然后通过射流过程将盐罐中的还原剂吸入第一树脂罐。

盐液向下经过树脂层由布水器进入升降管，最后由排污口排出。

5、慢速清洗状态处理过的水由连接进入控制阀流入第一个树脂罐，经树脂层通过底部布水器进入升降管，再经控制阀由排污口排出。

6、快速清洗状态处理过的水由连接进入控制阀流入第一个树脂罐。

经树脂层通过底部布水器进入升降管，再经控制阀由排污口排出。

7、盐罐注水状态处理过的水由连接进入控制阀内的注水器，利用射流由盐管经阀门将水注入盐罐。

此时没有水从第一个树脂罐流过。

8、第二罐工作状态（罐的交换）硬水从控制阀由连接进入第二个树脂罐，经过树脂层，由底部布水器进入升降管向上沿着连接回到控制阀，通过流量计从出口流出。

已经再生过的第一树脂已脱离水流线路。

当第二个树脂罐失效时，第一树脂罐可以启用。

二、富莱克软化水处理9000型/9500型软水器控制阀的安装和运行水压：保证再生阀有效工作的最低水压在0.2Mpa-0.6Mpa电源设备：220V/50Hz AC 电源。

运行中需保证电源不间短，并不可被其他开关切断。

管道要求：进水管应最好选用镀锌管或其他防腐性能好的管道材料。

富莱克软化水控制阀技术参数总结软化水控制阀，是软化水设备中必不可少的配件。

富莱克软化水控制阀并不能适用所有的情况，但也可以共同构建增强性能、降低成本的最佳解决方案。

富莱克软化水控制阀不同型号技术参数1、富莱克FLECK2850软水器技术参数软水器控制方式，时间(T)，流量(M)，电子控制(NT)。

应用范围，软化(S)，过滤(F)。

软水器型号，2850ST，28500SM，2850NT，2850FT。

多阀系统，系统6(双阀同时工作)NT系统6(双阀同时工作)。

进出水管径， DN40。

单阀理论设计最大出水量，11.5M3/Hr。

2、富莱克FLECK2900软水器技术参数控制方式，时间控制型(T)，流量控制型(M)电子控制型(NT)。

应用，软化(S)，过滤(F)。

软水器型号，2900ST，2900SM，2900NT， 2900FT。

多阀系统，系统6(双阀同时工作), 系统7(双阀一用一备)NT系统6，7。

进出水管径， DN50。

单阀理论设计最大出水量，24.0M3/Hr。

3、富莱克FLECK3900软水器技术参数软水器控制方式，时间控制型(T)，流量控制型(M)电子控制型(NT)。

应用，软化(S)，过滤(F)。

型号，3900ST，3900SM，3900NT， 3900FT。

多阀系统，系统6(双阀同时工作), 系统7(双阀同时工作)NT系统6,7。

进出水管径， DN80。

单阀理论设计最大出水量，56.8M3/Hr。

4、富莱克FLECK9000软水器技术参数富莱克FLECK9000软水器控制方式，流量(M),电子控制(SE)。

应用，软化(S)。

型号，9000SM, 9000SE。

进出水管径， DN20,DN25。

最大设计出水量，4.7M3/Hr。

富莱克FLECK9500软水器技术参数。

控制方式，流量控制型(M),电子控制型(SE)。

应用，软化水(S)。

型号，9500SM, 9500SE。

进出水管径， DN40。

5600 & 5600型ECONOMINDER®多路阀操作手册本手册包含FLECK5600时间型过滤器（5600FT），软水器（5600ST）；流量型软水器（5600SM）的调试操作说明FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。

由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用的工程塑料和无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。

FLECK系列全自动软水器可用于家用、工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。

系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃进水硬度：符合国家标准出水硬度：≤0.03mmol/L使用电源：220v/50Hz AC布置形式：单罐或双罐串联（二级软化时采用）再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。

第1页5600ST安装和启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。

在软水装置接通电源前1.将软水器控制阀手动转至工作位置，打开进出水口，使水流入树脂罐。

直到管路内空气排尽，当水流流出出水口时，关闭进出水口。

注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。

2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。

3.取下控制阀后盖板。

4.确保盐的用量按制造商的建议设置。

如有必要，按设置说明书设置盐的用量。

将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。

全自动软化水设备控制阀的特性解析
全自动软化水设备就是将软水设备运行及再生过程的每一个步骤实现自动控制，并采用时间或流量等方式来启动再生程序，其工作性能主要取决于控制阀的特性。

安装有这种锅炉软化水阀的软水器称为称全自动软化水设备。

全自动软化水设备工作原理
全自动软化水设备采用的是固定床钠离子交换软化法。

固定床运行时，水流从上向下通过钠离子交换树脂层时，水中的钙、镁离子与树脂中的钠离子进行交换反应，使原水得到软化，树脂选用001×7强酸性苯乙烯阳离子交换树脂。

当钠离子交换树脂失效后，为了恢复其软化能力，用钠离子再生剂进行再生，既有顺流再生，也有逆流再生，再生剂一般采用食盐(NaCl)溶液。

全自动软化水设备工作过程
1、运行，也称产软水
2、反洗(再生循环第一步)
4、置换，也称慢洗(再生循环第三步)
5、正洗(再生循环第四步)
6、盐箱注水(再生循环第五步)
本文以上2-6为一个再生循环程序，软水器在正洗结束后，即盐箱注水工作开始时，已经转入到运行工作状态，也就是说盐箱注水工作与运行工作过程是同时进行的，直至盐箱注水工作结束。

如果采用固定床逆流再生工作过程为：运行、再生、置换、反洗、正洗。

富莱克软化水控制阀技术参数总结软化水控制阀，是软化水设备中必不可少的配件。

富莱克软化水控制阀并不能适用所有的情况，但也可以共同构建增强性能、降低成本的最佳解决方案。

富莱克软化水控制阀不同型号技术参数1、富莱克FLECK2850软水器技术参数软水器控制方式，时间(T)，流量(M)，电子控制(NT)。

应用范围，软化(S)，过滤(F)。

软水器型号，2850ST，28500SM，2850NT，2850FT。

多阀系统，系统6(双阀同时工作)NT系统6(双阀同时工作)。

进出水管径， DN40。

单阀理论设计最大出水量，11.5M3/Hr。

2、富莱克FLECK2900软水器技术参数控制方式，时间控制型(T)，流量控制型(M)电子控制型(NT)。

应用，软化(S)，过滤(F)。

软水器型号，2900ST，2900SM，2900NT， 2900FT。

多阀系统，系统6(双阀同时工作), 系统7(双阀一用一备)NT系统6，7。

进出水管径， DN50。

单阀理论设计最大出水量，24.0M3/Hr。

3、富莱克FLECK3900软水器技术参数软水器控制方式，时间控制型(T)，流量控制型(M)电子控制型(NT)。

应用，软化(S)，过滤(F)。

型号，3900ST，3900SM，3900NT， 3900FT。

多阀系统，系统6(双阀同时工作), 系统7(双阀同时工作)NT系统6,7。

进出水管径， DN80。

单阀理论设计最大出水量，56.8M3/Hr。

4、富莱克FLECK9000软水器技术参数富莱克FLECK9000软水器控制方式，流量(M),电子控制(SE)。

应用，软化(S)。

型号，9000SM, 9000SE。

进出水管径， DN20,DN25。

最大设计出水量，4.7M3/Hr。

富莱克FLECK9500软水器技术参数。

控制方式，流量控制型(M),电子控制型(SE)。

应用，软化水(S)。

型号，9500SM, 9500SE。

进出水管径， DN40。

软水器操作说明软水器是一种通过离子交换技术来去除水中硬水成分的设备。

它可以有效地降低水中的矿物质含量，使水变得更柔软，并减少水垢在家电和管道中的积累。

本文将为您提供软水器的操作指南，以确保您正确地安装、使用和维护软水器。

1. 安装首先，确保您已经购买了适合您家庭用水需求的软水器。

在安装软水器之前，您需要知道水进入您家的主要水管位置。

这通常是在地下室或户外的水表旁边。

请确保您已经关闭主阀门，并排空管道中的水。

开始安装之前，确保您具备以下工具：扳手、刀具、水平仪和胶带。

步骤如下：1. 安装软水器之前，请确保您已经阅读并理解了软水器的安装手册。

按照手册中的指示，将软水器的入水管连接到主要水管上。

2. 使用胶带包裹连接处，确保连接处严密无漏。

3. 将软水器的出水管连接到您家中的需要软化水的设备或管道上。

4. 清洗系统：打开软水器的入水和出水阀门，以清洗系统内的任何污染物。

根据软水器的类型和型号，一般来说，您需要放置适当的盐水或添加适量的树脂颗粒，来启动软化过程。

5. 验证安装：确保软水器正确安装并运行正常。

此时，您可以打开您的水龙头或设备看到软水器的效果。

注意事项：- 在安装时，请确保软水器处于水平位置，以确保其正常工作。

- 请遵循软水器制造商提供的详细指南，并咨询专业人士的意见，以确保正确、安全地安装软水器。

2. 使用软水器的使用非常简单。

在软水器进行软化处理的同时，您可以继续正常使用您的自来水。

您只需要注意以下几点：1. 温度控制：软水器适用于冷水和热水。

在使用热水时，确保水温处于软水器所允许的范围内。

2. 简单维护：软水器通常不需要经常维护，但定期维护可以确保其长期有效运行。

定期清洗软水器，并更换软水器中的盐或树脂颗粒，以保持其软化效果。

注意事项：- 如果您使用的软水器是带盐系统的，定期检查盐水仓是否有足够的盐，以确保软化效果正常。

- 按照软水器制造商提供的维护手册，正确清洗和保养软水器，以确保其长期有效运行。

润新软化水自动控制阀说明书一、产品概述润新软化水自动控制阀是一种用于水处理系统中的装置，采用先进的自动控制技术，能够对水中的硬度成分进行软化处理，提供优质的软化水供给用户使用。

本产品具有性能稳定、操作简单、节能环保等优点，适用于家庭、商业、工业等各种场合的软水处理需求。

二、产品特点1.高效软化水：润新软化水自动控制阀采用高效树脂过滤材料，能够有效去除水中的硬度成分，软化水质，提供纯净柔软的水源。

2.自动控制：本产品配备先进的自动控制系统，可根据水质变化自动调节阀门开关，保证软水供应的连续稳定。

3.可编程设置：用户可根据实际需求进行参数设置，如软化周期、回收周期、盐浓度调节等，实现个性化的软化水处理。

4.高度集成：本产品集软化树脂罐、盐箱、阀门控制系统于一体，占地面积小，安装方便。

5.省水节能：软化水自动控制阀采用高效节水设计，能够最大限度地减少水的浪费，节约资源，降低运行成本。

三、技术参数1.处理水量：XXL/h（根据不同型号而定）2.进出水口径：DNXX（根据不同型号而定）3.工作压力：0.2-0.6MPa4.进出水温度：5-50℃5.功率供电：AC220V/50Hz四、安装与使用方法1.安装：首先确定好软化水自动控制阀的位置，确保水源和电源供应，然后根据实际安装要求进行连接，确保阀门的正常运行。

2.参数设置：首次使用前，根据实际需求进行参数设置，包括软化周期、回收周期、盐浓度调节等。

具体设置方法请参考附带的使用手册。

3.日常使用：正常运行期间，无需人工干预，软化水自动控制阀会自动完成软化和回收等工作，用户只需按时补充盐和定期进行维护保养即可。

五、注意事项1.请勿将软化水自动控制阀暴露在阳光直射或严重潮湿的环境中，以免影响阀门的正常运行。

2.定期清理软化树脂和盐箱，确保软化水质量的稳定。

3.请勿使用非指定品牌的软化盐，以免影响软化效果和阀门寿命。

六、售后服务七、常见问题解决方法1.阀门无法开启或关闭：请检查电源供应是否正常，阀门是否有堵塞或损坏。

全自动软化水控制器操作说明产品概述Model2750迷你经济型投资最少占地最省安装简便管理集中适用于水质稳定，原水硬度较低或对水质要求不需很高的用户，如小型洗衣房、补水量较稳定的锅炉房，同时也是追求高品质生活的家庭、别墅用水的明智选择。

Model2850经济实用型投资适中水量充足节约占地便于管理适用于中等需水量的宾馆饭店、洗衣房、锅炉房等。

Model2900动力设备伴侣型特别加装了硬水止通阀，在还原期间自动关闭软化水进水口，保证没有硬水通过。

使锅炉运行更安全、更可靠。

适用于蒸汽锅炉和大型热水锅炉。

Model3900超量供水实力型设计优良的控制系统，庞大的树脂罐，保证了最大可达60立方米/小时的额定流量，也特别加装了硬水止通阀，既保证水量也保证水质。

适用于用水量大的集中供热锅炉房或热交换站。

电子式控制器操作说明流量型调整步骤一、调时钟：接通电源，显示器即显示现在时刻，如不是现在时刻，通过调整▲▼键，调到现在时刻。

二、设定周期制水量：首先按程序键，程序指示灯亮后再按程序键，按到周期制水量灯亮时，按▲▼键调整所需设定的周期制水量。

三、设定再生时间：1. 反洗时间设定：设定完周期制水量后，按程序键“反洗”指示灯亮，按▲▼键调整反洗时间；2. 吸盐/慢洗时间设定：反洗时间设定后，按程序键“吸盐/慢洗”指示灯亮，按▲▼键调整吸盐慢洗时间；3. 快洗时间设定：吸盐/慢洗时间设定后，按程序键“快洗”指示灯亮，按▲▼键调整快洗时间；4. 注水时间设定：快洗时间设定后，按程序键向盐罐“注水”指示灯亮，按▲▼键调整向盐罐注水时间。

四、调到工作状态：向盐罐注水时间设定后，按程序键回到时钟显示，控制器处于工作状态。

时间型调整步骤一、首先调到时间型设定状态：控制器在断电的情况下，先按住程序键然后接通控制器电源，10秒钟后停止按键，显示器显示数是1（1是流量型程序），按▲▼键让显示器显示数为2（2是时间型程序），然后按程序键程序指示灯亮，显示器显示字母D，按▲▼键调整1天或99天内再生一次；设定后按程序键显示器显示字母H，按▲▼键调整24小时内的任意一个再生时间（比如0点或23点）。
