电缆工程施工方案与技术措施一、准备工作(1)对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符;电缆外观应无扭曲、坏损及漏油、渗油现象。

(2)电缆应进行绝缘电阻检测或耐压试验。

a、1KV及以下电缆，用1000V兆欧表测其线间及对地的绝缘电阻应不低于10MΩ。

b、6-10KV电缆应经检测绝缘电阻、直流耐压和泄漏试验，试验标准应符合国家标准规定。

c、油纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。

检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。

d、电缆测试完毕，油纸绝缘电缆应立即用焊料(铅锡合金)将电缆端头封好，其它电缆应用橡塑材料封头。

(3)按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

(4)电缆线路所需敷设的电缆保护管应加工好并放置现场。

电缆保护管的加工应符合以下要求：①管口应无毛剌和尖锐棱角，管口宜做成喇叭形。

②电缆管在弯制后，不应有裂缝和显著的凹瘪现象;电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

③金属管应在外表涂防腐漆或涂沥青。

(5)电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

二、电缆敷设(1)电缆敷设可用人力拉引或机械牵引。

用机械的最大牵引强度宜满足规定，其速度不宜超过15m/min，且应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。

(2)电缆敷设时，电缆应从盘的上端引出，不应使电缆在地面摩擦拖拉。

电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

(3)电缆弯曲半径应符合规范要求，在沟内敷设应有适当的蛇形弯，电缆的两端、中间接头、穿管处、垂直位差处均应留有适当的余变。

(4)电缆之间，电缆与其它管道：道路、建筑物等之间平行和交叉时的最小净距，应满足规范的要求。

(5)电缆敷设应设置联络指挥系统，宜以无线电对讲机联络，手持扩音喇叭指挥。

1.10 庭院路灯及楼道灯工程施工方案与技术措施灯具安装1.灯具安装本工程灯具包括：庭院灯、单元内楼道灯2.灯具安装工艺流程灯具安装：施工准备→检查灯具→组装灯具→灯具安装→通电试运行。

电力电缆施工方案及技术措施1.2、编制依据《电气装置安装工程电缆线路施工及验收规范》GB50169－92 《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。

《建筑电气安装工程质量检验评定标准》GBJ30－88。

公司《质量保证手册）、《质量体系程序》及其支撑性文件。

2.1施工方法和质量要求，且应标示清楚。

电缆盘外观完整无损，合格证等产品文件齐全。

对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。

电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。

短距离的运输可采用滚动电缆盘的方法。

但必须顺着电缆盘上的箭头指示或缠紧方向滚动。

电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。

盘间留有通道，存放处不得积水。

2.2.2 电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。

电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。

施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。

a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。

b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序，c、敷设次序应是先远距离，后近距离。

根据设计和电缆的实际情况，合理安排，避免浪费和接头。

d、技术交底和安全技术交底已做完，并存记录卡。

e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。

f、辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。

电缆的电气绝缘已检查，试验项目包括下列内容：①测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。

1）电压为6－10KV的交联聚乙烯绝缘电缆不小于1000兆欧。

2）电压为6KV的聚氯乙烯绝缘电缆不小于60兆欧。

3）电压为IKV的聚氯乙烯绝缘电缆不小于40兆欧。

4）电压为0.5KV的聚氯乙烯绝缘电缆不小于30兆欧。

电力电缆工程施工方案一、基本情况本工程需进行电力电缆敷设700m及安装接线以及电缆头等附件。

二、施工方法及技术措施(一)准备工作1.准备好电缆敷设所需的材料、设备及工器具。

2.现场勘察电缆敷设行走路线，清理电缆管，穿好牵引钢线。

3.检查电缆桥架基础是否牢固，桥架安装是否满足设计图纸和厂家产品说明书的要求。

4.确定电缆敷设的先后次序。

5.将待敷设的电缆运至安装现场。

(二)电缆桥架安装电缆支架焊接在已预埋的扁钢上，间距为650mm，焊接前采用拉线、弹线的方式确定电缆支架的安装高程，作到成排支架高低差≤10mm，焊后补刷防腐漆。

在有坡度的电缆沟道，人行桥板下应与建筑物保持相同的坡度。

(三)电缆敷设1.敷设电缆的工作人员应戴手套，穿绝缘鞋。

2.电缆敷设时将电缆盘放在放线架上.(高压电缆或盘较重时可用行车将盘吊起)。

从盘的上端引出不得在支架或地面摩擦拖动。

严禁从车上直接推下电缆盘，滚动电缆的地面应平整，破损的电缆盘不得滚动搬运。

3.敷设电缆前，电缆沟或电缆廊道应清理干净，并有足够的安全照明。

按先长后短，高压(上)—低压(中)—控制电缆(下)的顺序进行，合理布置，排列整齐，随时将临时电缆牌挂在电缆两头，注意电缆的弯曲半径符合规范要求，避免出现绞绕、张紧现象。

高压电缆切断后要及时封口防潮。

4.在高处部位敷设电缆时，应采取相应的高处作业措施。

5.电缆在敷设过程中严禁有扭曲、铠装压扁、护层断裂、表面严重划伤、线芯受损等现象。

6.在运行的电缆沟或廊道内放电缆时，应采取安全措施，防止磨破运行电缆造成漏电事故。

7.牵引电缆通过孔、洞及电缆管时，两侧均应设监护人，工作人员应避开洞口、管口，更不能用头部接近，以防伤人。

8.电缆拐弯处，作业人员必须站在外侧。

在路口、过道敷设电缆时，应采取安全措施，防止拌倒伤人。

9.电缆穿入带电的盘柜时，盘上要有专人接引，严防电缆触及带电部位。

电缆进入设备后，应预留一定的长度。

10.电缆敷设完毕，电缆端头应妥善处理，并采用铅丝绑扎法分段绑扎固定，以免妨碍通行和拌倒行人。

电力电缆施工方案及技术措施概述电力电缆施工是建设电力输电和供电系统中不可或缺的一环。

良好的施工方案和技术措施能够确保电缆的正常运行和可靠性，提高电力系统的安全性和稳定性。

本文将介绍电力电缆施工的一般方案和常见的技术措施，以帮助施工人员做好施工准备和工作。

一、施工前的准备工作在进行电力电缆施工之前，需要进行一系列的准备工作，包括：1. 方案设计：根据工程需要和实际情况，设计出合理的施工方案。

方案设计应充分考虑电缆的敷设路径、敷设方式、敷设深度等因素，确保电缆的安全敷设。

2. 材料准备：根据方案设计，准备好所需的电缆、接头、终端等材料和设备。

在采购材料时，应注意材料的品质和符合规范要求。

3. 施工人员培训：对施工人员进行相关培训，使其熟悉施工操作流程和安全注意事项，提高施工质量和安全性。

4. 工具设备检查和准备：检查施工所需的工具设备是否齐全，确保其正常运行和安全使用。

二、施工方案电力电缆施工的方案应在方便施工、保证电缆安全的前提下进行设计。

下面是一般情况下常见的施工方案：1. 敷设方式：根据工程要求和实际情况，电缆可以采用直埋敷设、架空敷设、管道敷设等方式。

直埋敷设适用于地下敷设，架空敷设适用于高空或室外环境，管道敷设适用于需要保护电缆的场合。

2. 敷设路径：根据工程要求和实际情况，确定电缆的敷设路径。

在选择敷设路径时，应尽量避开其他管线、地下设施和建筑物，以避免对其产生损害。

3. 敷设深度：电缆的敷设深度应符合相关规范要求。

一般来说，电缆的敷设深度应保证在地下埋藏的情况下不会受到外力破坏或损坏。

4. 接头处理：在电力电缆施工中，接头是一个重要的环节。

接头的施工要符合相关规范和标准。

施工人员应详细了解电缆接头的类型、安装方式和技术要求，确保接头的安全可靠。

三、技术措施为保证电力电缆施工的质量和安全，需要采取一系列的技术措施：1. 施工现场保护：在施工现场设置围栏或警示标志，确保施工区域的安全。

避免任何人员、设备或车辆进入施工区域。

电力电缆施工方案电力电缆施工方案一、施工目标：本次施工旨在完成电力电缆的敷设和接线工作，确保电力供应的安全稳定。

二、施工前准备：1. 准备所需的电力电缆、电缆管道及配件等材料。

2. 制定施工计划和施工图纸，明确施工路线和方法。

3. 确认施工现场的安全使用规定，保证施工人员的安全。

三、施工步骤：1. 查找合适的电缆敷设位置，根据施工图纸确定电缆起点和终点，并标示出电缆敷设线路。

2. 清理敷设线路上的障碍物，确保敷设途中无任何堵塞或阻挡。

3. 预先埋设电缆管道，根据电缆类型和规格选用合适的管道材料，并确保其在施工过程中不受到任何损坏。

4. 敷设电力电缆，根据施工图纸确定的线路，将电缆从起点至终点进行敷设。

5. 保证电缆的牢固性，通过固定夹具等方式将电缆固定于管道内，避免电缆在使用过程中因振动等原因产生松动。

6. 进行电缆的接线工作，根据所需接入设备进行接线，确保接线正确牢固。

7. 进行电缆绝缘测试，检测电缆绝缘性能是否符合要求，确保电力供应的安全。

四、施工要求：1. 施工过程中，应注意保护环境，防止土壤、水体等被污染。

2. 严格按照施工图纸和要求进行敷设和接线，确保电缆的质量可靠。

3. 在施工过程中，应注意施工人员的安全，配备必要的防护设施和器材。

4. 施工结束后，清理施工现场，恢复原状，并进行必要的检测和验收工作。

五、施工安全：1. 施工前，必须对施工现场进行安全检查，确保没有危险物品和隐患。

2. 施工现场应设置警示标识和警戒线，提醒他人注意安全。

3. 施工人员必须佩戴好安全帽、手套等防护用品，并按照相关规定进行操作。

4. 施工过程中，禁止操纵明火或使用易燃物品，避免引发火灾事故。

5. 在施工现场应设置应急逃生通道和灭火器材，以备遇到紧急情况时使用。

六、效果评估：1. 进行电缆的绝缘测试，确保电缆质量符合要求。

2. 检查电缆接线是否牢固，有无松动和断裂等现象。

3. 按照规定的电压和负荷进行负载测试，检测供电能力是否满足需求。

电力电缆施工方案及技术措施精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电力电缆施工方案及技术措施、编制依据?承包合同或协议。

施工图及其它设计文件：《电气装置安装工程电缆线路施工及验收规范》GB50169－92《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。

《建筑电气安装工程质量检验评定标准》GBJ30－88。

公司《质量保证手册）、《质量体系程序》及其支撑性文件。

施工方法和质量要求?电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。

电缆盘外观完整无损，合格证等产品文件齐全。

对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。

电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。

短距离的运输可采用滚动电缆盘的方法。

但必须顺着电缆盘上的箭头指示或缠紧方向滚动。

电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。

盘间留有通道，存放处不得积水。

电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。

电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。

施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。

电缆敷设前电气专业应具备的条件：a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。

b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序，c、敷设次序应是先远距离，后近距离。

根据设计和电缆的实际情况，合理安排，避免浪费和接头。

d、技术交底和安全技术交底已做完，并存记录卡。

e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。

f、辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。

电缆的电气绝缘已检查，试验项目包括下列内容：①测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。

电力电缆施工方案电力电缆施工方案一、工程概况：本工程为某城市电力供应工程，主要包括电力输变电环节，需要实施电力电缆施工。

二、施工准备：1. 编制详细的施工方案，包括施工工艺、施工组织、施工流程等内容，保证施工的顺利进行。

2. 确定施工的起止时间，并制定合理的施工进度计划，保证按时完成施工任务。

3. 组建施工队伍，配备专业的施工人员，并进行培训，确保施工人员具备必要的技能。

4. 购买或租赁必要的施工设备和工具，保证施工所需物资齐全。

三、施工流程：1. 确定电力电缆的敷设路径和敷设方式，根据工程实际情况选择适合的敷设方式。

2. 地面敷设：a. 在敷设线路之前，必须对地表进行清理工作，保证路面平整清洁。

b. 根据敷设方案，进行开挖工作，将电力电缆埋设于地下，确保埋深符合要求。

c. 为了防止电缆被破坏，需要在电缆上方进行保护，可以加设警示标识或进行加固处理。

d. 在敷设结束后，需要进行填土和恢复路面的工作，保持基地环境整洁。

3. 管道敷设：a. 根据施工方案，进行地下管道的开挖工作，确保管道的质量和埋深符合要求。

b. 将电力电缆安装到管道中，确保电缆的安全可靠。

c. 对管道进行封闭，保护电缆不受外界环境的影响。

d. 对管道进行检查和测试，确保电缆的正常运行。

四、施工标准：1. 电缆的敷设要符合相关的国家标准和规范，保证电缆的安全性和稳定性。

2. 施工过程中应注重环境保护，不得乱倒垃圾，不得对植被和周边环境造成污染。

3. 施工现场要安全整洁，设立必要的安全警示标志，加强现场管理，确保施工人员的安全。

五、施工安全：1. 施工人员要熟练掌握施工工艺和安全操作规程，正确使用施工设备和工具。

2. 对施工人员进行必要的安全教育和培训，提高他们的安全意识和应急响应能力。

3. 施工现场要配备必要的消防器材，定期进行安全检查和维护，确保施工现场的安全。

六、质量控制：1. 施工过程中要进行必要的检查和测试，确保电缆的质量满足设计要求。

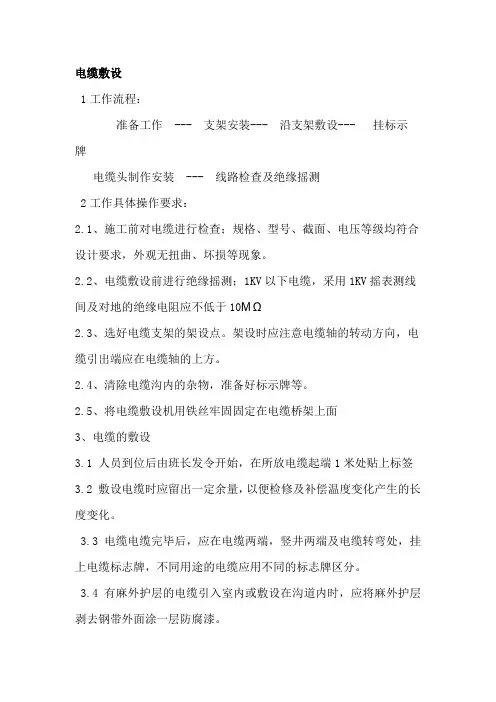

电缆敷设1工作流程：准备工作--- 支架安装--- 沿支架敷设--- 挂标示牌电缆头制作安装--- 线路检查及绝缘摇测2工作具体操作要求：2.1、施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

2.2、电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ2.3、选好电缆支架的架设点。

架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

2.4、清除电缆沟内的杂物，准备好标示牌等。

2.5、将电缆敷设机用铁丝牢固固定在电缆桥架上面3、电缆的敷设3.1 人员到位后由班长发令开始，在所放电缆起端1米处贴上标签3.2 敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。

3.3电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。

3.4有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。

3.5电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。

电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除的机械损伤；3.6机械敷设电缆时，应在牵引头或钢丝套与牵引钢缆之间装设防捻器；3.7电缆敷设时，应排列整齐，不宜交叉。

3.8电缆的最小弯曲半径应符合下表的规定：电缆最小弯曲半径表中D为电缆外径。

3.10电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入口应封闭，管口应密封。

3.11沟道内电缆的排列，电力电缆与控制电缆不应配置在同一层支架上，高低压电力电缆、强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。

3.12控制电缆在普通支架上，不宜超过1层，桥架上不宜超过3层；交流三芯电力电缆，在普通支吊架上不宜超过1层，桥架上不宜超过2层；交流单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔1m用绑带扎牢。

电缆敷设的施工方案及技术措施1.准备工作准备常用工具有电缆放线架、喷灯、手锯、电缆卡子，电工工具、摇表等；依据图纸及电缆清单画出电缆在水平及垂直方向上的排列图，尽量防止交叉；清理沟内外杂物，支架安装完毕，盖板放于展放电缆的另一侧。

电缆支架加工和电缆保护管加工，加工程序为：测量划线一下料一弯制一打磨一焊接，下料采用切割机，切口无卷边，打磨采用角磨机，弯制采用人工弯管器，焊接无虚焊，电缆保护管内径大于电缆外径的L 5倍，电缆弯曲半径大于外径的10倍。

2.电缆敷设的方案(1)防止电缆扭伤和过度弯曲，放慢展放速度，并随时有专人检查。

(2)在电缆接头处，人井内，拐弯处，交叉跨越处，进出隧道口及配电洞室处设置电缆标牌或标桩，其规格统一、牢固、防腐。

(3)电缆通过以下地段时，采用钢管防护：引入引出建筑物及隧道，过公路处，引上电杆及设备外，从地面起保护高度为2米。

(4)电缆在以下位置应预留长度，由垂直引各水平面处，保护管引入(出)口处，引入(出)电缆沟、电缆井、隧道处、接头处、电缆头处、预留长度方式为倒Q型或0型。

(5)电缆保护管在30nl以下时，管内径大于电缆外径1.5倍，预埋时用木塞封堵，敷设电缆后用沥青膏封堵，电缆支架间距为1m。

(6)展放电缆从电缆盘的上端引出，防止在支架上、地面上拖拉，展放速度不宜太快，同时仔细检查电缆有无机械损伤，如铠装压扁、电缆绞拧、防护层拆裂等不妥，不妥处标好记号，以便处理。

3.电缆敷设方法及技术措施展放电缆的方法采用人工牵引展放，并将电缆置于电缆沟的一侧，再将其放电缆沟支架上，展放顺序是先放电缆支架最下层最里面的那根电缆，然后从里到外,从下到上依次展放; 高压电缆、低压电缆、控制电缆，最好分层排列，顺序为由上到下，电缆在支架上的固定采用。

型卡子，固定时内垫柔性材料，电缆卡子与电缆型号配套，敷设完毕后，及时将沟内杂物清理干净，盖好盖板。

管内穿放电缆时，先清除管内杂物，穿电缆时采用滑石粉做为助滑剂，管径满足要求, 每根电力电缆单独穿入一根管内，管内无积水，积水池设于人口检查井且可排水。

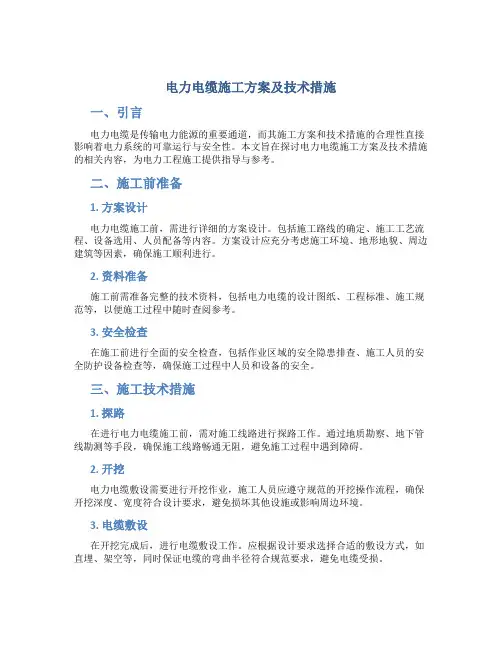

电力电缆施工方案及技术措施一、引言电力电缆是传输电力能源的重要通道，而其施工方案和技术措施的合理性直接影响着电力系统的可靠运行与安全性。

本文旨在探讨电力电缆施工方案及技术措施的相关内容，为电力工程施工提供指导与参考。

二、施工前准备1. 方案设计电力电缆施工前，需进行详细的方案设计。

包括施工路线的确定、施工工艺流程、设备选用、人员配备等内容。

方案设计应充分考虑施工环境、地形地貌、周边建筑等因素，确保施工顺利进行。

2. 资料准备施工前需准备完整的技术资料，包括电力电缆的设计图纸、工程标准、施工规范等，以便施工过程中随时查阅参考。

3. 安全检查在施工前进行全面的安全检查，包括作业区域的安全隐患排查、施工人员的安全防护设备检查等，确保施工过程中人员和设备的安全。

三、施工技术措施1. 探路在进行电力电缆施工前，需对施工线路进行探路工作。

通过地质勘察、地下管线勘测等手段，确保施工线路畅通无阻，避免施工过程中遇到障碍。

2. 开挖电力电缆敷设需要进行开挖作业，施工人员应遵守规范的开挖操作流程，确保开挖深度、宽度符合设计要求，避免损坏其他设施或影响周边环境。

3. 电缆敷设在开挖完成后，进行电缆敷设工作。

应根据设计要求选择合适的敷设方式，如直埋、架空等，同时保证电缆的弯曲半径符合规范要求，避免电缆受损。

4. 接头施工电力电缆的接头施工是施工过程中的关键环节。

施工人员应按照标准操作流程进行接头施工，确保接头质量可靠、接触良好，避免发生故障。

5. 覆土封闭电力电缆敷设完成后，需要进行覆土封闭工作。

覆土应平整牢固，避免电缆受到外部挤压或损坏，同时，对施工现场进行清理，确保周边环境整洁。

四、施工后验收施工完成后，应组织相关部门进行验收。

对电力电缆的敷设质量、接头质量、覆土封闭情况等进行检查，确保施工符合规范要求，保障电力系统的正常运行。

五、结论电力电缆施工是一项技术较为复杂的工作，需要严格按照规范要求进行。

合理的施工方案和技术措施对电力工程的安全运行至关重要，希望本文的探讨能为相关工作提供一定的参考与指导。

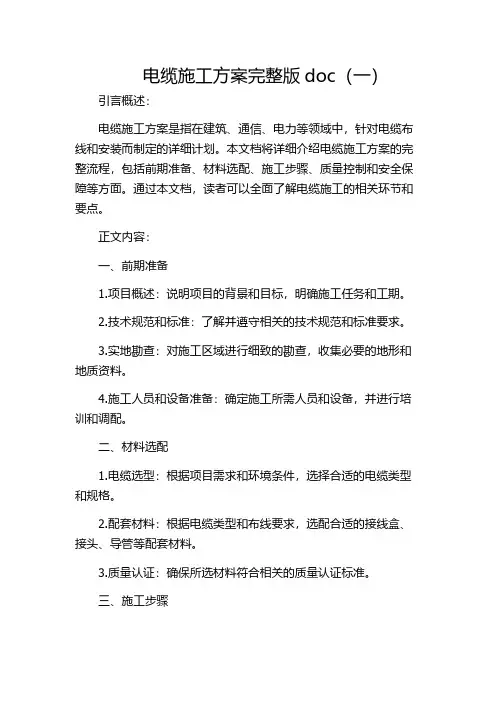

电缆施工方案完整版doc（一）引言概述：电缆施工方案是指在建筑、通信、电力等领域中，针对电缆布线和安装而制定的详细计划。

本文档将详细介绍电缆施工方案的完整流程，包括前期准备、材料选配、施工步骤、质量控制和安全保障等方面。

通过本文档，读者可以全面了解电缆施工的相关环节和要点。

正文内容：一、前期准备1.项目概述：说明项目的背景和目标，明确施工任务和工期。

2.技术规范和标准：了解并遵守相关的技术规范和标准要求。

3.实地勘查：对施工区域进行细致的勘查，收集必要的地形和地质资料。

4.施工人员和设备准备：确定施工所需人员和设备，并进行培训和调配。

二、材料选配1.电缆选型：根据项目需求和环境条件，选择合适的电缆类型和规格。

2.配套材料：根据电缆类型和布线要求，选配合适的接线盒、接头、导管等配套材料。

3.质量认证：确保所选材料符合相关的质量认证标准。

三、施工步骤1.布线规划：根据项目需求和布线要求，进行电缆的布线规划和设计。

2.接地处理：根据施工标准，对接地系统进行处理，确保良好的接地效果。

3.电缆敷设：根据布线规划，进行电缆的敷设工作，注意保持电缆的整齐和安全性。

4.接头处理：根据需求和规范，对电缆的接头进行处理和安装，确保接头的可靠性和稳定性。

5.测试和调试：对施工完成的电缆进行测试和调试，确保其正常工作。

四、质量控制1.材料验收：对选用的材料进行验收，确保其质量符合要求。

2.施工过程管控：通过施工日志、检查单等手段，对施工过程进行管控和记录。

3.质量检测：对关键节点和环节进行质量检测，确保施工质量符合要求。

4.问题处理：及时发现和解决施工过程中的问题，确保项目顺利进行。

5.竣工验收：对施工完成的电缆进行验收，确保其质量和性能符合要求。

五、安全保障1.施工人员安全教育和培训：对施工人员进行安全教育和培训，增强其安全意识和技能。

2.施工现场管理：采取必要的安全措施，确保施工现场的安全环境。

3.安全检查和监督：定期进行安全检查和监督，防止事故的发生。

电力电缆施工方案一、施工背景电力电缆是电力系统中传输电能的重要组成部分，其施工质量直接影响着电能的传输效率和安全可靠性。

为了保证电力系统的正常运行，需要进行电力电缆的合理施工。

本文将针对电力电缆施工方案进行详细说明，确保施工过程规范、高效。

二、施工前准备在开始施工之前，需要进行以下准备工作：1. 施工方案制定施工方案应包括施工步骤、施工顺序、工程量计算、材料和设备准备等内容。

施工方案应根据工程实际情况进行制定，并经相关专家审核。

2. 材料和设备准备根据施工方案，准备好所需的电力电缆及相关配套设备。

确保材料和设备的数量、规格和质量符合设计要求。

3. 施工人员培训施工人员应接受相关培训，熟悉电力电缆的施工工艺和安全操作规程。

施工人员的技术水平和安全意识对施工质量和工程安全至关重要。

4. 施工现场准备将施工现场进行清理和整理，确保施工区域安全、通风良好，并设置合理的安全防护措施。

三、施工步骤1. 施工前勘察在施工前对施工现场进行勘察，了解地形地貌、植被、地下管线等情况，以便合理安排施工路线和施工机械的使用。

同时还需注意地质条件、土壤情况等，做好边坡防护工作。

2. 沟槽开挖根据设计要求，采用机械或人工开挖方式进行沟槽的开挖。

开挖深度要符合设计要求，并保证沟槽底部平整、坡度适宜。

3. 沟槽清理和处理将沟槽内的杂物、泥土等清理干净，并进行相应的处理。

对于需要使用防腐涂料的电力电缆，还需进行涂刷处理。

4. 电缆敷设根据设计要求，将电缆敷设在沟槽内。

要注意电缆的保护和固定，避免损坏和松动。

同时，还需进行电缆绝缘层接头的处理。

5. 沟槽回填在电缆敷设完成后，对沟槽进行回填。

回填过程中要注意填土的均匀性和紧实度，确保沟槽整体稳定，并达到设计要求。

6. 系统接地进行电缆系统的接地工作，确保电缆系统的安全运行。

接地工作应符合相关规范和标准。

7. 完工验收在施工完成后，进行电力电缆工程的完工验收。

验收工作应包括材料、工艺、施工质量的全面检查，并对不合格的部分进行整改。

第1篇一、项目背景随着我国经济的快速发展，电力系统对通信传输的需求日益增长。

电力光缆作为一种新型的通信传输介质，具有传输速率高、抗干扰能力强、安全性高等优点，已被广泛应用于电力系统。

为了保证电力系统的稳定运行，提高通信传输质量，本项目将针对电力光缆施工进行详细规划。

二、施工方案1. 施工准备（1）施工人员：组织一支具备电力光缆施工经验的施工队伍，包括项目经理、施工组长、技术员、施工员等。

（2）施工材料：根据施工图纸和工程量，准备电力光缆、接头盒、光纤连接器、电缆桥架、支架、紧固件、接地材料等施工材料。

（3）施工工具：准备光纤熔接机、剥线钳、剥皮机、切割机、测距仪、光纤测试仪等施工工具。

2. 施工流程（1）现场勘查：对施工现场进行勘查，了解地形地貌、环境条件、障碍物等情况，确保施工方案的可行性。

（2）施工放样：根据施工图纸，确定光缆敷设路径，并放样标记。

（3）光缆敷设：1）光缆敷设前，对光缆进行外观检查，确保光缆无损伤。

2）根据光缆敷设路径，采用人工或机械方式敷设光缆。

3）敷设过程中，注意保护光缆，避免光缆扭曲、挤压、折断等现象。

4）光缆敷设完成后，进行光缆固定，确保光缆在支架、桥架等固定点处牢固。

（4）接头制作：1）根据光缆规格，选用相应的接头盒。

2）将光缆剥皮，进行光纤熔接。

3）对接头进行封装，确保接头处无污染、无损伤。

4）对接头进行测试，确保接头质量。

（5）光缆测试：1）使用光纤测试仪，对光缆进行全程测试，确保光缆传输质量。

2）对测试数据进行记录，便于后期维护。

3）对测试不合格的光缆进行排查，找出原因并解决。

（6）光缆接地：1）根据接地要求，选用合适的接地材料。

2）对接地材料进行加工，确保接地良好。

3）对接地材料进行安装，确保接地电阻符合要求。

（7）施工验收：1）对施工过程进行自查，确保施工质量。

2）邀请监理单位进行验收，确保工程质量。

3）对验收不合格的部分进行整改，直至合格。

3. 施工注意事项（1）施工过程中，注意保护环境，避免对周边环境造成污染。

电力电缆施工技术方案一、施工前的准备。

1. 人员安排。

咱们得找一帮靠谱的兄弟来干这个电力电缆施工的活儿。

首先得有个经验丰富的老师傅当队长，他就像足球队的教练一样，指挥着大家干活。

然后呢，要有几个熟练的电工，他们可是操作的主力军。

再配上几个小工，帮忙搬运东西、打下手啥的。

就像一场戏，每个角色都很重要。

2. 材料和设备检查。

材料就像战士的弹药，必须得是合格的。

电缆得仔细检查，看看有没有破损、绝缘层有没有问题。

还有那些配件，像电缆接头、终端头啥的，都得质量过关。

设备方面，像电缆敷设机得提前调试好，要是敷设机在干活的时候掉链子，那就麻烦大了，就好比汽车在半路上抛锚一样。

3. 现场勘查。

在开始干活之前，咱们得像探险家一样去勘查施工现场。

看看有没有障碍物，地下有没有其他管线啥的。

要是不提前搞清楚，施工的时候一铲子下去，把其他管线挖断了，那就像捅了马蜂窝一样，麻烦不断。

二、电缆敷设。

1. 敷设方式选择。

根据现场的情况来选择敷设方式。

如果是在室内，可能就走桥架比较方便，就像给电缆搭个高架桥，让它们在上面舒舒服服地走。

要是在室外，就得考虑直埋或者穿管了。

直埋就像把电缆直接藏在地下的小窝里，穿管呢，就是给电缆穿上一层保护套，再把它们送到目的地。

2. 敷设操作要点。

敷设的时候，电缆不能硬拉硬拽，得像对待小婴儿一样轻柔。

要是把电缆拉伤了，那就相当于给电力系统埋下了一颗定时炸弹。

敷设机的速度也要控制好，不能太快，太快了电缆容易跑偏或者绞在一起，就像一群调皮的孩子乱跑乱撞。

在转弯的地方，更要小心，要给电缆足够的转弯半径，不然电缆会被挤变形的。

三、电缆接头和终端头制作。

1. 制作前的准备。

在做电缆接头和终端头之前，得把工具都准备齐全，就像厨师做菜前要把锅碗瓢盆都准备好一样。

工具得干净、好用，那些制作接头的材料，像热缩管、密封胶啥的，都得质量好的。

而且操作的环境也很重要，不能在潮湿或者灰尘多的地方做，不然就像在泥巴地里绣花，肯定绣不好。

电缆敷设1工作流程：准备工作--- 支架安装--- 沿支架敷设--- 挂标示牌电缆头制作安装--- 线路检查及绝缘摇测2工作具体操作要求：2.1、施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

2.2、电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ2.3、选好电缆支架的架设点。

架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

2.4、清除电缆沟内的杂物，准备好标示牌等。

2.5、将电缆敷设机用铁丝牢固固定在电缆桥架上面3、电缆的敷设3.1 人员到位后由班长发令开始，在所放电缆起端1米处贴上标签3.2 敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。

3.3电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。

3.4有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。

3.5电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。

电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除的机械损伤；3.6机械敷设电缆时，应在牵引头或钢丝套与牵引钢缆之间装设防捻器；3.7电缆敷设时，应排列整齐，不宜交叉。

3.8电缆的最小弯曲半径应符合下表的规定：电缆最小弯曲半径表中D为电缆外径。

3.10电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入口应封闭，管口应密封。

3.11沟道内电缆的排列，电力电缆与控制电缆不应配置在同一层支架上，高低压电力电缆、强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。

3.12控制电缆在普通支架上，不宜超过1层，桥架上不宜超过3层；交流三芯电力电缆，在普通支吊架上不宜超过1层，桥架上不宜超过2层；交流单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔1m用绑带扎牢。

电力电缆施工技术方案通达路为新建道路工程，本次设计电力线路全部采用电缆排管埋地敷设，本工程包含电力电缆排管及检查井；主管线预埋15孔电力电缆排管，过路采用2孔、8孔、12孔电力电缆排管；人行道下电力电缆排管的管材采用玻璃钢夹砂电缆导管（CGCT-150/5)，车行道下电力电缆排管的管材采用玻璃钢夹砂电缆导管（CGCT-150/8)。

电力管道正常路段位于道路中东24米处，渠化路段电力位于道路中东27米处；电缆排管在人行道下埋深不小于0.5米，车行道下埋深不小于0.7米；当管道覆土不满足要求，或与其他管线交叉的间隔未满足最小净距时，采用C15素混凝土包封。

电缆井采用现浇混凝土结构，混凝土抗渗等级不低于S6，电缆井内的钢构件均采用热镀锌防腐处理，电缆井覆土0.2m。

电力井中心位于道路中东24米处和27米处，电缆排管向工作井侧排水坡度不小于0.3%，道路交叉口之间、道路西侧工作井均位于距道路红线外3.7米处，现场施工时可根据实际情况调整。

前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏导；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。

人员组织根据合同要求和总体施工计划，为顺利完成道路管线工程，我处组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员进行施工业。

计划投入施工人员计划70人：技术准备2.3.1、项目总工组织项目部工程技术人员，进一步熟悉施工图纸和设计文件，了解并掌握设计意图，并对施工现场作进一步的实地察看，然后根据管线所处的位置以及技术要求的不同来编制本专项施工方案，并上报监理工程师审核批准。

2.3.2、及时办理相关报验报批手续；2.3.3、向参加施工的全体人员进行技术、安全等方面的交底。

施工工艺流图：测量放样3.1.1、根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪放出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。

电力电缆施工方案1. 引言本文档提供了一份电力电缆施工方案，以指导电力电缆施工工作的进行。

电力电缆是输送电力的重要组成部分，其施工过程需要严格遵守相关规范和操作标准，以确保电力传输的安全和可靠性。

2. 施工准备在施工电力电缆之前，需要进行详细的施工准备工作，包括以下步骤：1.确定施工区域：根据电缆敷设的需要，确定施工区域的范围。

2.清理施工区域：清理施工区域的杂物和障碍物，确保施工区域的整洁和平整。

3.确定敷设路径：根据电力电缆的敷设要求和实际情况，确定电缆的敷设路径。

4.申请相关许可：根据当地法规和规定，申请施工所需的相关许可和批准。

3. 施工步骤本节介绍了电力电缆施工的主要步骤。

3.1 材料准备在开始施工之前，需要准备必要的材料和工具，包括：•电力电缆：根据实际需要选择合适的电力电缆。

•绝缘材料：用于保护电缆的绝缘材料，如绝缘胶带和绝缘套管。

•接头和终端设备：用于连接电缆的接头和终端设备。

•施工工具：包括铲子、铁锹、切割工具、扳手等。

3.2 地面准备在进行电力电缆敷设之前，需要对地面进行准备工作，以确保电缆可以稳固和安全地敷设。

1.清理地面：清理敷设路径上的杂草、碎石和垃圾。

2.打地井：根据需要，在需要敷设电缆的位置打地井，用于放置电缆和接头。

3.敷设支架：根据电缆敷设的需要，设置支架和输电塔，以支撑电缆。

3.3 电缆敷设根据电缆敷设的具体要求和实际情况，进行电缆的敷设工作。

1.张拉电缆：根据敷设路径，将电缆拉伸到预定的位置。

在张拉过程中，需要保证电缆的张力适当，避免过度张拉导致电缆断裂。

2.固定电缆：使用钢索或其他固定装置，将电缆固定在支架或输电塔上。

3.敷设绝缘材料：在电缆接头和终端处，使用绝缘胶带和绝缘套管等绝缘材料进行绝缘处理。

3.4 连接和测试在电缆敷设完成后，需要进行连接和测试工作，以确保电缆的正常运行和可靠性。

1.连接接头和终端：根据设计要求，使用合适的连接器将电缆接头和终端连接起来。
