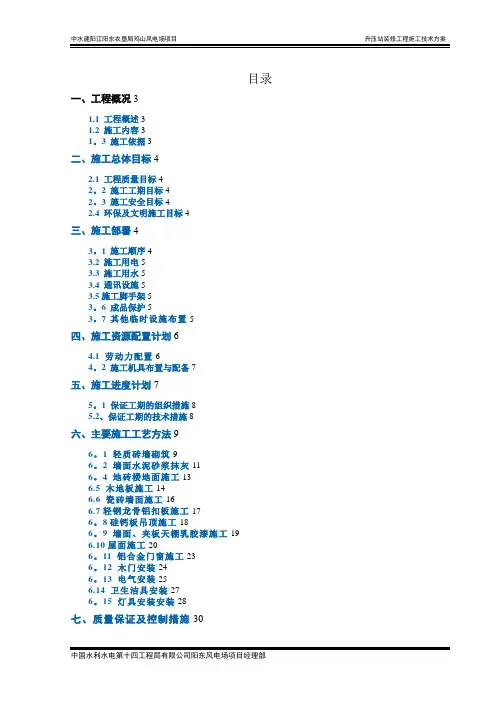

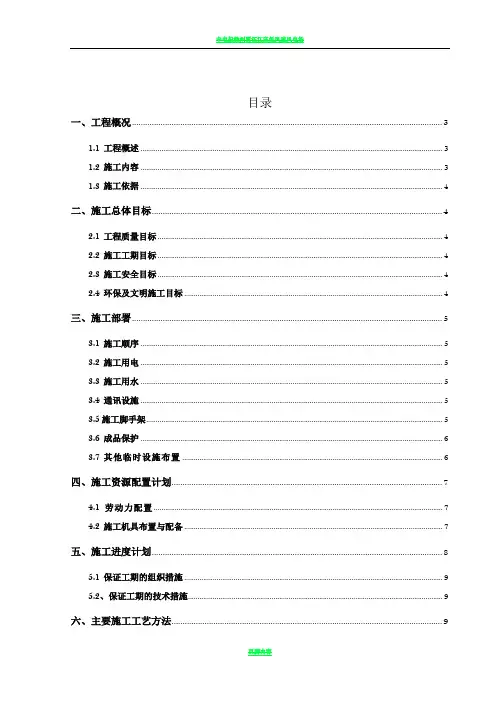

目录一、工程概况 (3)1.1 工程概述 (3)1.2 施工内容 (3)1.3 施工依据 (4)二、施工总体目标 (4)2.1 工程质量目标 (4)2.2 施工工期目标 (4)2.3 施工安全目标 (4)2.4 环保及文明施工目标 (4)三、施工部署 (5)3.1 施工顺序 (5)3.2 施工用电 (5)3.3 施工用水 (5)3.4 通讯设施 (5)3.5施工脚手架 (5)3.6 成品保护 (6)3.7 其他临时设施布置 (6)四、施工资源配置计划 (7)4.1 劳动力配置 (7)4.2 施工机具布置与配备 (7)五、施工进度计划 (8)5.1 保证工期的组织措施 (9)5.2、保证工期的技术措施 (9)六、主要施工工艺方法 (9)6.1 轻质砖墙砌筑 (9)6.2 墙面水泥砂浆抹灰 (12)6.4 地砖楼地面施工 (14)6.5 木地板施工 (15)6.6 瓷砖墙面施工 (18)6.7轻钢龙骨铝扣板施工 (19)6.8硅钙板吊顶施工 (20)6.9 墙面、夹板天棚乳胶漆施工 (21)6.10屋面施工 (23)6.11 铝合金门窗施工 (25)6.12 木门安装 (26)6.13 电气安装 (28)6.14 卫生洁具安装 (30)6.15 灯具安装安装 (32)七、质量保证及控制措施 (33)7.1质量保证措施 (33)7.2质量控制措施 (34)八、安全、职业健康、环境技术措施 (34)8.1安全保证措施 (34)8.2职业健康、环境技术措施 (35)一、工程概况1.1 工程概述中水建阳江阳东农垦局鸡山风电场升压站位于风电场西北部原鸡山农场十九队与九队之间的白石坳顶附近。
集控制、升压、监测、行政、生活为一体,是风电场的中枢。
升压站长130m,宽93.7m,总占地面积10845m2。
升压站内设备按无人值班少人值守变电站要求设计。
站内主要布置设备楼、综合楼、附属楼及户外主变等生产设施。
各建筑物结构型式均为混凝土框架结构、柱下独立基础。
目录一、工程概况31.1 工程概述31.2 施工内容31。
3 施工依据3二、施工总体目标42.1 工程质量目标42。
2 施工工期目标42。
3 施工安全目标42.4 环保及文明施工目标4三、施工部署43。
1 施工顺序43.2 施工用电53.3 施工用水53.4 通讯设施53.5施工脚手架53。
6 成品保护53。
7 其他临时设施布置5四、施工资源配置计划64.1 劳动力配置64。
2 施工机具布置与配备7五、施工进度计划75。
1 保证工期的组织措施85.2、保证工期的技术措施8六、主要施工工艺方法96。
1 轻质砖墙砌筑96。
2 墙面水泥砂浆抹灰116。
4 地砖楼地面施工136.5 木地板施工146.6 瓷砖墙面施工166.7轻钢龙骨铝扣板施工176。
8硅钙板吊顶施工186。
9 墙面、夹板天棚乳胶漆施工196.10屋面施工206。
11 铝合金门窗施工236。
12 木门安装246。
13 电气安装256.14 卫生洁具安装276。
15 灯具安装安装28七、质量保证及控制措施307.1质量保证措施307.2质量控制措施30八、安全、职业健康、环境技术措施318。
1安全保证措施318.2职业健康、环境技术措施311.1工程概述中水建阳江阳东农垦局鸡山风电场升压站位于风电场西北部原鸡山农场十九队与九队之间的白石坳顶附近。
集控制、升压、监测、行政、生活为一体,是风电场的中枢。
升压站长130m,宽93。
7m,总占地面积10845m2。
升压站内设备按无人值班少人值守变电站要求设计。
站内主要布置设备楼、综合楼、附属楼及户外主变等生产设施。
各建筑物结构型式均为混凝土框架结构、柱下独立基础。
墙厚除特别说明外,均为200mm厚。
(1)设备楼:建筑面积为754.3m2,一层框架结构,设有35kV开关柜室、接地变室、0.4kv 低压配电室、继保室、通讯室、蓄电池室和SVG室.(2)综合楼:建筑面积为2318。
5m2,三层框架结构,以二层的会议室为核心,配有中控室、办公室、会议室、车库、餐厅、宿舍、值班室等附属房间。
设备基础施工方案(和通)
一、前言
设备基础是保障设备安全稳定运行的重要基础设施之一。
本文旨在说明设备基础施工的步骤和要点,以提高设备基础的建设质量,确保设备长期运行稳定可靠。
二、施工前准备
1.设计方案确认:在施工前确保设计方案已经经过审核确认,并了解
施工图纸和相关规范要求。
2.人员培训:组织施工人员进行相关工程培训,确保他们了解施工方
案和注意事项。
三、施工步骤
1.场地准备:对施工场地进行清理和平整,确定施工区域范围。
2.地基处理:根据设计要求,清理地面并进行基础开挖工作。
3.基础浇筑:在地基处理完毕后,按照设计要求进行基础混凝土的浇
筑,确保混凝土品质达标。
4.立柱安装:待混凝土达到强度要求后,开始进行设备支撑立柱的安
装。
5.支撑梁安装:根据设计图纸安装支撑梁结构,确保设备能够平稳支
撑。
6.设备固定:最后固定设备在基础上,确保设备稳固可靠。
四、施工质量控制
1.监测:在施工过程中,对基础的建设和设备安装过程进行监测,及
时发现并处理问题。
2.验收:完成施工后,对设备基础进行验收,确保符合设计要求。
五、施工后维护
1.设备保养:定期对设备进行维护保养,延长设备使用寿命。
2.定期检查:定期对设备基础进行检查,及时处理设备基础出现的问
题。
结语
本文介绍了设备基础施工方案中的关键步骤和质量控制要点,希望能为设备基础施工提供一定的指导,确保设备基础的安全稳定性和可靠性。

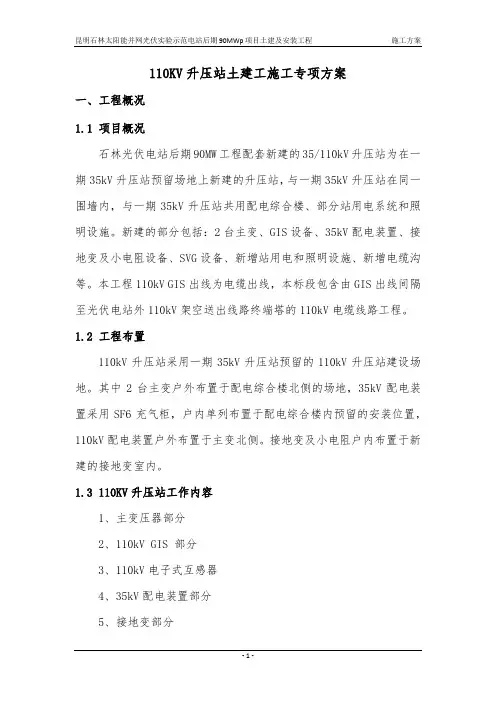

110KV升压站土建工施工专项方案一、工程概况1.1 项目概况石林光伏电站后期90MW工程配套新建的35/110kV升压站为在一期35kV升压站预留场地上新建的升压站,与一期35kV升压站在同一围墙内,与一期35kV升压站共用配电综合楼、部分站用电系统和照明设施。
新建的部分包括:2台主变、GIS设备、35kV配电装置、接地变及小电阻设备、SVG设备、新增站用电和照明设施、新增电缆沟等。
本工程110kV GIS出线为电缆出线,本标段包含由GIS出线间隔至光伏电站外110kV架空送出线路终端塔的110kV电缆线路工程。
1.2 工程布置110kV升压站采用一期35kV升压站预留的110kV升压站建设场地。
其中2台主变户外布置于配电综合楼北侧的场地,35kV配电装置采用SF6充气柜,户内单列布置于配电综合楼内预留的安装位置,110kV配电装置户外布置于主变北侧。
接地变及小电阻户内布置于新建的接地变室内。
1.3 110KV升压站工作内容1、主变压器部分2、110kV GIS 部分3、110kV电子式互感器4、35kV配电装置部分5、接地变部分6、无功补偿装置部分7、监控系统部分8、升压站安防系统9、升压站其他户外设备工程(导线、金具、绝缘子串)二、编制依据1、国家、行业颁发的有关法律、法规、规范、规程、规定或标准;2、工程招投标文件、合同规定的标准;3、设计图纸、技术文件;4、《钢筋混凝土结构设计规范》GB50010-2002 ;5、《建筑地基基础设计规范》GB50007-2002 ;6、《混凝土结构工程施工及验收规范》(GB50204—2002);7、《建筑地基基础施工质量验收规范》(GB50202—2002);8、《钢筋焊接及验收规程》JGJ18-96;9、《钢筋焊接接头试验方法》JGJ27-86;10、《混凝土强度检验评定标准》GBJ107-87;11、《混凝土质量控制标准》GB50164-92;12、《建筑机械使用安全技术操作规程》JGJ33-86;13、《建筑施工临时用电安全技术规范》JGJ46-88;14、《建筑施工安全检查检查评分标准》JGJ59-88。
升压站土建施工方案编制:批准:审核:编制日期:神华国能山东建设集团乌拉特风电项目部升压站土建施工方案一、项目概况河北大唐国际丰宁大滩风电场200MW工程,风场共计100台2MW风机,新建一座220kv 升压站,升压站主要有综合楼、电气综合楼、辅助用房、检修库房、危废品库房及设备基础。
二、编制依据1、国家、行业颁发的有关法律、法规、规范、规程、规定或标准;2、工程招投标文件、合同规定的标准;3、设计图纸、技术文件;4、《钢筋混凝土结构设计规范》GB50010-2010 ;5、《建筑地基基础设计规范》GB50007-2011 ;6、《混凝土结构工程施工及验收规范》(GB50204—2015);7、《建筑地基基础施工质量验收规范》(GB50202—2018);8、《钢筋焊接及验收规程》JGJ18-2012;9、《钢筋焊接接头试验方法》JGJ27-2014;10、《混凝土强度检验评定标准》GB/T 50107-2010;11、《混凝土质量控制标准》GB50164-2011;三、主要施工方案3.1 测量放线、轴线及标高控制1、定位放线进行定位放线前,应对场地进行平整。
根据平面图上的放线基点及平面图上测量控制点与道路关系放线,确定轴线的位置。
根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。
在施工中必须层层分中弹线,浇筑完基础及各层现浇板后,应及时校对轴线和标高,使其偏差在允许范围内,同时控制建筑物的竖向高差在1/1000以内,总高差不大于20mm。
2、标高控制将设计给定的高程引至施工现场进行控制,将引出的标高引至永久性物体上并作好标记,标记点均匀分布,标出±0.000标高,用卷尺控制水平线,向上引测点,测点不少于3处,并用精密仪对引上来的标高进行闭合检查。
3.2 基础工程1、基础开挖采用机械开挖,开挖时选用一台挖掘机,开挖弃料运至回填区平整回填。
2、填土严禁使用生活垃圾、有机质含量过高的耕作土等不符合要求的土,回填土密实度严格按施工规范要求进行抽样检查,以保证达到设计要求。

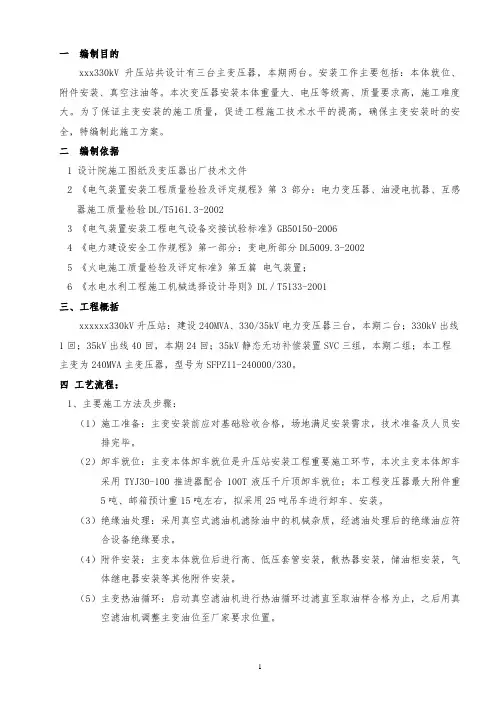

一编制目的xxx330kV升压站共设计有三台主变压器,本期两台。
安装工作主要包括:本体就位、附件安装、真空注油等。
本次变压器安装本体重量大、电压等级高、质量要求高,施工难度大。
为了保证主变安装的施工质量,促进工程施工技术水平的提高,确保主变安装时的安全,特编制此施工方案。
二编制依据1 设计院施工图纸及变压器出厂技术文件2 《电气装置安装工程质量检验及评定规程》第3部分:电力变压器、油浸电抗器、互感器施工质量检验DL/T5161.3-20023 《电气装置安装工程电气设备交接试验标准》GB50150-20064 《电力建设安全工作规程》第一部分:变电所部分DL5009.3-20025 《火电施工质量检验及评定标准》第五篇电气装置;6 《水电水利工程施工机械选择设计导则》DL/T5133-2001三、工程概括xxxxxx330kV升压站:建设240MVA、330/35kV电力变压器三台,本期二台;330kV出线1回;35kV出线40回,本期24回;35kV静态无功补偿装置SVC三组,本期二组;本工程主变为240MVA主变压器,型号为SFPZ11-240000/330。
四工艺流程:1、主要施工方法及步骤:(1)施工准备:主变安装前应对基础验收合格,场地满足安装需求,技术准备及人员安排完毕。
(2)卸车就位:主变本体卸车就位是升压站安装工程重要施工环节,本次主变本体卸车采用TYJ30-100推进器配合100T液压千斤顶卸车就位;本工程变压器最大附件重5吨、邮箱预计重15吨左右,拟采用25吨吊车进行卸车、安装。
(3)绝缘油处理:采用真空式滤油机滤除油中的机械杂质,经滤油处理后的绝缘油应符合设备绝缘要求。
(4)附件安装:主变本体就位后进行高、低压套管安装,散热器安装,储油柜安装,气体继电器安装等其他附件安装。
(5)主变热油循环:启动真空滤油机进行热油循环过滤直至取油样合格为止,之后用真空滤油机调整主变油位至厂家要求位置。

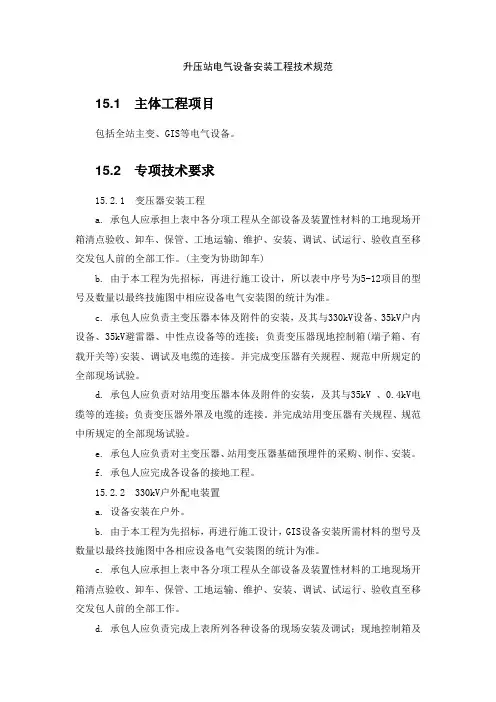

升压站电气设备安装工程技术规范15.1 主体工程项目包括全站主变、GIS等电气设备。
15.2 专项技术要求15.2.1 变压器安装工程a. 承包人应承担上表中各分项工程从全部设备及装置性材料的工地现场开箱清点验收、卸车、保管、工地运输、维护、安装、调试、试运行、验收直至移交发包人前的全部工作。
(主变为协助卸车)b. 由于本工程为先招标,再进行施工设计,所以表中序号为5-12项目的型号及数量以最终技施图中相应设备电气安装图的统计为准。
c. 承包人应负责主变压器本体及附件的安装,及其与330kV设备、35kV户内设备、35kV避雷器、中性点设备等的连接;负责变压器现地控制箱(端子箱、有载开关等)安装、调试及电缆的连接。
并完成变压器有关规程、规范中所规定的全部现场试验。
d. 承包人应负责对站用变压器本体及附件的安装,及其与35kV 、0.4kV电缆等的连接;负责变压器外罩及电缆的连接。
并完成站用变压器有关规程、规范中所规定的全部现场试验。
e. 承包人应负责对主变压器、站用变压器基础预埋件的采购、制作、安装。
f. 承包人应完成各设备的接地工程。
15.2.2 330kV户外配电装置a. 设备安装在户外。
b. 由于本工程为先招标,再进行施工设计,GIS设备安装所需材料的型号及数量以最终技施图中各相应设备电气安装图的统计为准。
c. 承包人应承担上表中各分项工程从全部设备及装置性材料的工地现场开箱清点验收、卸车、保管、工地运输、维护、安装、调试、试运行、验收直至移交发包人前的全部工作。
d. 承包人应负责完成上表所列各种设备的现场安装及调试;现地控制箱及电缆的连接;支架的采购、制作及安装;负责设备与导线的连接和各金具的安装。
并完成有关规程、规范中所规定的全部现场试验。
e. 承包人应负责对上表各设备基础预埋件、钢构件的采购、制作、安装。
f. 承包人应完成上表各设备的接地工程。
g. 330kV电气设备的安装技术要求:在搬运、保管及安装过程中应有防震、防潮、防裂、防变形和防止漆面受损的措施。

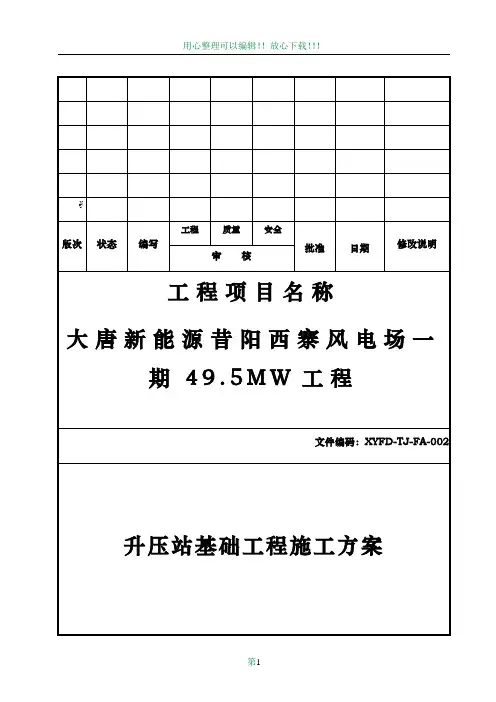

版次生效日期页码章节修改内容升压站基础工程施工方案本文件之产权属于天津电力建设有限公司,未获本公司书面许可,任何人不得擅自使用、复制、传递或泄露该文件。
修改记录目录1.作业内容简介及工程量 (2)2.编制依据 (2)3.先决条件和准备 (3)4.作业程序 (9)4.1施工方案及工艺流程 (9)4.2施工方法及要求 (13)5. 质量控制要求 (234)5.1.质量控制点设置 (234)5.2质量标准及要求 (23)5.3作业过程中控制点的设置 (24)5.4质量标准及要求 (25)6.HSE(健康、安全、环境)及消防保障措施 (27)7.附录 (28)1. 作业内容简介及工程量大唐新能源昔阳西寨风电场一期(49.5MW)工程升压站位于业主指定的山坡之上,主要包括综合楼、车库及材料库、生活泵房、事故油池、35KV配电室、污水处理一体化处理设施、污水蓄水池、主变压器、无功补偿装置、电子设蓄电池室、独立避雷针、110KV架构设备基础。
本工程定位由设计院给出的围墙的四个对角点的坐标(A=1930.00,B=4000.00)、(A=1930.00,B=4135.00),(A=2000.00,B=4012.45), (A=1994.50,B=4135.00)确定全场的建筑物位置。
基准点标高为1599.10.所有建筑物按照业主给定的基准点进行标高引测。
本施工方案适用于升压站所有钢筋混凝土基础工程。
本升压站各建筑物内地基承载力应符合设计要求。
本工程场地场平标高为1599.10m。
2.编制依据3. 先决条件和准备3.1技术准备:3.2人员资质:3.2作业人员配置、资格3.3作业工器具3.3.1仪器、仪表3.3.2 施工作业工机具统计施工机械、机具进行检修,保证运转良好;做好易损、易坏件的备品工作。
3.4材料及设备3.4.1 根据施工图做出钢筋、水泥、砂、石、外加剂、预埋件、电线套管、镀锌扁钢等材料的预算,并将材料购买齐全,经监理见证取样、复试合格后方可使用。

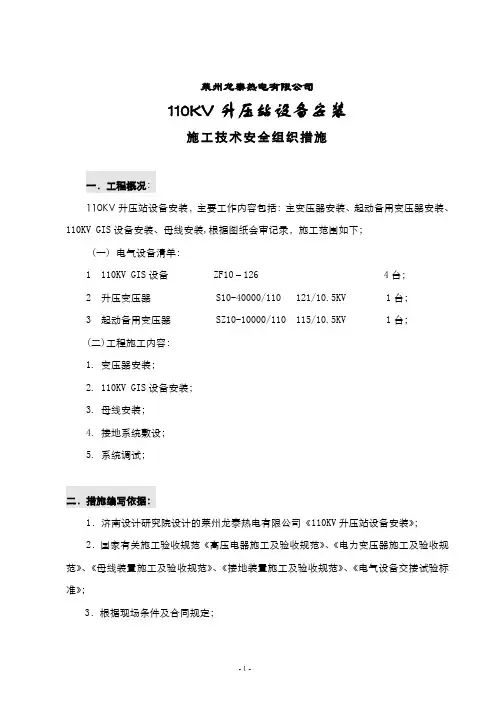

莱州龙泰热电有限公司110KV升压站设备安装施工技术安全组织措施一.工程概况:110KV升压站设备安装,主要工作内容包括:主变压器安装、起动备用变压器安装、110KV GIS设备安装、母线安装,根据图纸会审记录,施工范围如下;(一) 电气设备清单:1110KV GIS设备 ZF10-126 4台;2升压变压器 S10-40000/110 121/10.5KV 1台;3起动备用变压器 SZ10-10000/110 115/10.5KV 1台;(二)工程施工内容:1.变压器安装;2.110KV GIS设备安装;3.母线安装;4. 接地系统敷设;5. 系统调试;二.措施编写依据:1.济南设计研究院设计的莱州龙泰热电有限公司《110KV升压站设备安装》;2.国家有关施工验收规范《高压电器施工及验收规范》、《电力变压器施工及验收规范》、《母线装置施工及验收规范》、《接地装置施工及验收规范》、《电气设备交接试验标准》;3.根据现场条件及合同规定;三.施工工期:二○○四年月日至年月日;四.施工方案及顺序:1.设备就位:①变压器就位;②110KV GIS设备就位;2.变压器安装:①变压器器身检查;②本体及附件安装;③注油;④整体密封检查;3.开关柜安装:①六氟化硫封闭式组合电器安装及调整;②六氟化硫气体充注;4.母线安装:①硬母线加工;②硬母线安装;③悬式绝缘子及架空线安装;5.接地系统安装:(1)接地极埋设;(2)接地干线敷设;6. 电气设备调试;五.施工前的准备工作:1.熟悉图纸及有关资料,组织图纸会审,认真作好会审记录。
2.组织施工人员熟悉图纸和技术资料,领会施工意图,吃透施工工艺。
3.当110KV GIS设备到货后,要进行开箱检查、清点。
六氟化硫封闭式组合电器运到现场后的检查应符合下列要求:①包装应无残损;②所有元件、附件、备件及专用工器具应齐全,无损伤变形及锈蚀;③瓷件及绝缘件应无裂纹及破损;④充有六氟化硫等气体的运输单元或部件,其压力值应符合产品的技术规定;⑤出厂证件及技术资料应齐全。

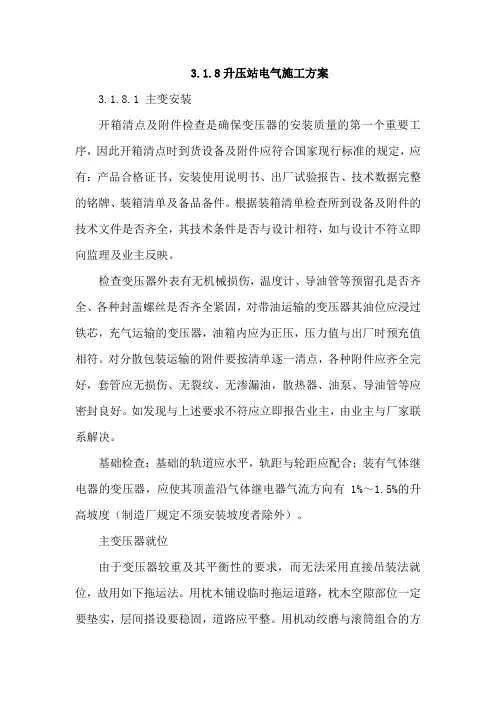

3.1.8升压站电气施工方案3.1.8.1 主变安装开箱清点及附件检查是确保变压器的安装质量的第一个重要工序,因此开箱清点时到货设备及附件应符合国家现行标准的规定,应有:产品合格证书、安装使用说明书、出厂试验报告、技术数据完整的铭牌、装箱清单及备品备件。
根据装箱清单检查所到设备及附件的技术文件是否齐全,其技术条件是否与设计相符,如与设计不符立即向监理及业主反映。
检查变压器外表有无机械损伤,温度计、导油管等预留孔是否齐全、各种封盖螺丝是否齐全紧固,对带油运输的变压器其油位应浸过铁芯,充气运输的变压器,油箱内应为正压,压力值与出厂时预充值相符。
对分散包装运输的附件要按清单逐一清点,各种附件应齐全完好,套管应无损伤、无裂纹、无渗漏油,散热器、油泵、导油管等应密封良好。
如发现与上述要求不符应立即报告业主,由业主与厂家联系解决。
基础检查:基础的轨道应水平,轨距与轮距应配合;装有气体继电器的变压器,应使其顶盖沿气体继电器气流方向有 1%~1.5%的升高坡度(制造厂规定不须安装坡度者除外)。
主变压器就位由于变压器较重及其平衡性的要求,而无法采用直接吊装法就位,故用如下拖运法。
用枕木铺设临时拖运道路,枕木空隙部位一定要垫实,层间搭设要稳固,道路应平整。
用机动绞磨与滚筒组合的方式将变压器拖至其基础上。
绞磨与滚筒的摆放位置要正确,牵引钢绳要使用得当,牵引点在变压器重心以下。
地锚要牢固,牵动前试牵一次,检查确认无误后,再继续拖运。
使用千斤顶,将变压器顶起,取掉垫支的滚筒木和枕木后,对其就位校正。
顶变压器时一定要平衡,一次不能顶得太高,同时应将千斤顶放置在油箱的专门部位,以免油箱变形。
油处理:对变压器本体的油进行取样试验。
对厂家提供的补充绝缘油抽至自备大油罐中进行试验。
试验结果应符合有关规程的要求。
如达不到要求,应用真空滤油机加热过滤直至达标。
对升高座、管道、储油柜、冷却器、套管等附件进行检查、试验合格。
如有必要,进行器身检查器身吊罩检查前的准备工作。
版次生效日期页码章节修改内容本文件之产权属于天津电力建设有限公司,未获本公司书面许可,任何人不得擅自使用、复制、传递或泄露该文件。
修改记录目录1. 作业内容简介及工程量 (9)3. 先决条件和准备 (10)4. 作业程序 (18)4.2.6.2模板拆除: (22)侧壁、柱子模板拆除:先拆掉柱斜拉杆或斜支撑,卸掉柱箍,再把对拉螺栓拆掉,然后用撬棍轻轻撬动模板,使模板与混凝土脱离。
侧模板(包括墙柱模板)拆除时,混凝土强度能保证其表面及楞角不因拆除模板受损坏,方可拆除。
(22)砼采用插入式振捣棒,振捣要分层进行,每一层振捣棒要插入下一层50MM,保证振捣质量。
振捣人员要由有丰富的混凝土施工经验的专业人员操作,防止漏振,保证混凝土的施工质量,做到内实外光。
在施工缝继续浇筑混凝土前,施工缝混凝土表面应凿毛,剔除松动石子,并用水冲洗干净后,先浇一层水泥浆,然后继续浇筑混凝土,应细致操作振实,使新旧混凝土紧密结合。
(24)4.3、相关强制性条文 (24)5. 质量控制要求 (36)5.1.质量控制点设置 (36)5.2质量控制及质量通病预防 (36)5.2.1质量通病及预防措施 (36)项次 (36)质量事故预想 (36)预防措施 (36)1 (36)一、钢筋、埋件 (37)1 (37)钢筋原材不合格 (37)进厂抽样试验,合格后方可使用 (37)2 (37)钢筋现场安装不合格 (37)3 (37)预埋件不平整 (37)用调直机调直板、角钢埋件的平整度和弯曲度2)安装时确保每一块埋件与模板紧贴。
(37)4 (37)预埋件及套管位置及标高不准 (37)1)控制模板上打孔位置端正保证埋件位置标高正确;2)浇筑过程中跟踪检测预埋件的位置并及时纠偏;3)振捣棒避免直接触及预埋件。
(37)二、模板、混凝土 (37)1 (37)混凝土表面蜂窝麻面、漏筋、孔洞、缝隙、缺棱掉角 (37)1)提高混凝土的生产质量,配比计量准确,搅拌均匀;2)模板拼缝严密,缝隙加海绵条;3)振捣密实;4)浇筑前,将杂物清除干净,按规范进行施工缝处理,保持接触面良好;5)保护好钢筋保护层垫块;6)充分养护,强度达到要求后再拆模。
330kV升压站主变压器施工方案范文1、编制依据1.1《电气安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90(国家标准)1.5我公司的《电力变压器、油浸电抗器、互感器施工》作业指导书2、主变压器施工程序简介2.1、主变压器器身以及附件进货检验;2.2、排油及主变压器芯部检查;2.3、主变压器附件安装;2.4、抽真空及真空注油;2.5、热油循环、补油和静置;2.6、主变压器引下线及二次回路结线安装。
3、主变压器以及附件检查验收3.1、基本内容3.1.3、按照装箱单检查变压器拆卸运输件是否齐全,在运输过程中有无损伤或丢失情况;3.2.1、主变压器就位后即检查其装设的冲击记录仪记录数据,可判断其运输、装卸、就位施工中的受冲击情况,判断其内部受力,应符合生产厂家的技术要求;3.2.2、检查主变压器本体携带的外围设备应无损伤、变形且装配备件齐全;3.3、主变压器附件检查3.3.1、对于运输至现场的大型附件,应根据现场实际情况放置在开阔平坦,附近无其他设备和临时建筑物的地方,便于开箱检查和安装施工。
3.3.2、对于绝缘油,到达现场后要进行目测验收,同时取样进行绝缘强度和色谱分析试验;3.3.3、散热器(冷却器)、连通管、安全气道、净油器等外包装应密封。
表计、风扇、潜油泵、气体继电器、气道隔板、测温装置、绝缘材料等包装应良好,本身无破损、变形,指示应正确动作应可靠,现场拆箱送检气体继电器和测温装置;3.3.4、套管的升高座、油枕、调压油箱等包装密封应良好。
套管外包装应无破损,变形,套管本身应光滑无损伤,瓷绝缘外观良好无破釉或掉瓷,结线端应完好无损伤变形、毛刺,尾部保护罩完好螺栓紧固。
充油套管检查其油位油标指示应正常和密封应良好,其放置位置和坡度应符合生产厂家规定。
4、排油及变压器芯部检查4.1、对变压器芯部检查前,要配好充油管路和抽真空管路,管内应无杂物和铁锈,使用时用变压器油进行冲洗。
目录第一章工程概况及编制说明一、编制依据及编制说明----------------------------------------------------------4二、工程概况-------------------------------------------------------------------------4三、工程特点及施工难点分析----------------------------------------------------4四、主要工程量---------------------------------------------------------------------第二章施工部署-------------------------------------------------------------------------5一、指导思想-------------------------------------------------------------------------5二、部署原则-------------------------------------------------------------------------5三、总体施工部署-------------------------------------------------------------------5四、安全、文明施工控制点部署-------------------------------------------------10第三章主要分部分项工程施工方法------------------------------------------------10一、测量定位放线-------------------------------------------------------------------10二、土方工程-------------------------------------------------------------------------11三、设备基础、支架及构架工程-------------------------------------------------13四、构件拼装、吊装作业方法----------------------------------------------------五、砼沟道施工方法----------------------------------------------------------------第四章施工进度保证措施-------------------------------------------------------------25一、工期目标-------------------------------------------------------------------------25二、施工工期保证措施-------------------------------------------------------------26第五章季节性施工技术措施----------------------------------------------------------29一、雨季施工技主措施-------------------------------------------------------------29二、夏季高温施工技术措施------------------------------------------------------30第六章施工总平面布置----------------------------------------------------------------31第七章施工质量保证措施-------------------------------------------------------------32一、质量方针-----------------------------------------------------------------------32二、质量目标-----------------------------------------------------------------------32三、质量管理组织机构与职责--------------------------------------------------33第八章安全、文明施工保证控制措施-------------------------------------------34一、安全施工目标-----------------------------------------------------------------34二、安全施工保证措施-----------------------------------------------------------34三、文明施工保证措施-----------------------------------------------------------35第九章消防治安保卫管理-----------------------------------------------------------41一、消防治安保卫目标--------------------------------------------------------------二、消防防火措施----------------------------------------------------------------------第十章环境保护措施---------------------------------------------------------------第十一章协调配合措施---------------------------------------------------------------第十二章附图、附表---------------------------------------------------------------第一章工程概况及编制说明一、编制依据及编制说明1 《长兴电厂二期工程220KV屋外配电装置施工图》,图号F0915S-T0402。
1、施工组织设计或施工方案1.1 工程概况及特点1.1.1工程概况河北黄骅骅南风电场工程升压站土建工程建设地位于河北省黄骅市,主要工程包括升压站土方及设备基础、主控楼、综合配点楼、汽车库及附属用房、联合泵房、深井泵房及围墙、水暖电通风工程等。
±0.000m相当于绝对标高4.900m,基础持力层2粉质粘土层,地基承载力特征值不小于95KPa。
黄骅地处河北平原东部,渤海湾西岸,主要为平原地貌和海岸地貌。
现代地貌的基底为太古界建造的结晶片岩、花岗片麻岩和混合岩。
黄骅市距北京市240千米,距天津市120千米,距石家庄市252千米。
205国道和307国道纵横贯穿全境,石黄高速和津汕高速在境内交错相通,朔黄铁路与黄万铁路经过。
国道、高速、铁路、港口形成完整的公路、铁路及海洋运输网络,交通条件十分便利,利于项目建设的组织。
1.1.2工程特点本工程建筑物分布紧凑,地下设施较多,土方施工相对集中且施工量不大,利于工程的组织。
后续施工交叉作业多,需考虑一定的交叉作业措施。
此外,施工期交叉雨季施工,组织施工时充分考虑此部分因素。
项目所处地气候条件属暖温带半湿润大陆性季风型气候,因临渤海而略具海洋性气候特征,四季分明,夏季潮湿多雨,冬季干燥寒冷。
年平均气温12.1℃,1月平均气温-4.4℃,极端最低气温一19℃。
7月平均气温26.4℃,极端最高气温40.8℃。
全年日平均气温>O℃,积温4710℃。
平均年降水量627毫米,年降水量的75%集中在夏季,年极端降水量最多为1343毫米(1964年),最少为247毫米(1968年)。
年平均日照时数2726小时,无霜期210天。
1.2 施工现场组织机构1.2.1组织机构关系图拟为承包本合同工程设立的组织机构图见后附表3-1,下图为附表组织机构图主要内容:1.2.2工程主要负责人简介详见1.12节附表3-3、3-4内容。
1.3 施工现场总平面布置图及布置设计1.3.1施工总平面布置设计1.3.1.1设计布置原则1)编制依据为项目招标文件及组织设计规范2)施工临建设施及场地相对集中布置,优化交通运输和力能配置,减少辐射范围内的运输里程。
XXX项目200000/220主变项目就位方案目录一、编制依据及引用标准 (1)二、工程概况 (2)三、设备概况 (2)四、工作范围 (2)五、进场就位措施 (2)六、进入现场规定 (3)七、施工准备 (4)八、施工作业过程中的组织和保障 (7)九、技术要求 (7)十、施工进度表 (9)十一、施工方法及工艺要求 (10)十二、质量标准及要求 (18)十三、交接验收 (18)十四、职业健康安全保证体系 (19)十五、环保体系 (19)十六、质量保证措施 (20)十七、应急保障措施 (21)十八、施工安全措施 (21)应急措施表 (32)一、编制依据及引用标准1、国家相关法律和行业法规(主要部分)2、企业标准二、工程概况:XXXX项目200000/220主变中的变压器本体由大件运输运送至XXXX项目200000/220主变现场。
我单位负责现场的卸车和就位。
本机组中的变压器布置在XXXX项目施工现场指定位置。
三、设备概况:表1设备规格四、工作范围:1、主变就位单位:XXXX有限公司2、就位地点:XXXX项目200000/220主变项目现场:3、作业日期:2022年 9月 7 日:4、作业范围:XXXX项目200000/220主变项目施工现场指定位置:五、进场就位措施:1、施工方法:采用液压顶推滑移法:2、进场道路方案:从XXXX项目200000/220主变正大门进入施工现场,到达变压器基础,运输车辆需按现场确定路线进场,并明确进场的安全要求、规定、道路情况、隐蔽工程等,进场道路必须符合变压器运输车辆安全通行要求,保证变压器运输车辆安全,进场道路如达不到通行条件,现场方应确定进场方案和安全措施,严禁变压器运输车辆擅自进入场内。
变压器运输车辆进场前必须进行场内线路勘查,有通行障碍的,需向现场方汇报,由现场方确定解决方案,严禁未经现场方批准同意擅自动用场内任何设施。
变压器运输车辆在场内道路行驶应严格遵守场内的安全要求和规定,按指定线路行驶,保证车辆、设备、道路及设施安全。
升压站主变与设备基础施工方案及方法
(1)定位放线
根据地质资料,本工程地基系天然地基,承载力及变形均满足设计要求,施工前准备测放轴线及确定桩位。
施工前对场地进行平整夯实,确保施工期间正常施工,保证设备移位安全。
水准点和坐标控制点是所区所有建筑物、构筑物位置和标高确定的基础,必须仔细测量,应及时做到水准点和坐标点的接桩,稳妥保护,绘制测量结果表。
根据设计给出测量表,并在现场复核各水准点,应将其引到所外或不受破坏处。
在场地平整后,应在所区内建立坐标控制网,在设备基础设2个坐标点,在主变基础设1个坐标点,并设两个控制点。
坐标点要能通视,水准点、坐标点设置牢固准确的标桩。
(2)基础开挖
基坑开挖程序:切线分层开挖→修坡→平整槽底→留足换留土层等。
采用反铲挖掘机进行大开挖,自卸汽车外运土,根据土质及现场情况。
直立开挖处下部采取加固措施,用胶木板作挡土墙,钢管脚手架作支撑。
基坑开挖应按放线开挖定出的开挖深度、分段分层挖土,以保证施工操作安全。
(3)土方回填
素土回填前基坑底面应清理干净,并用进行原土压实。
素土摊铺应分段分层进行,每层铺土厚度为250-300mm,压实遍数为6-8遍,隔层铺设后应用旋耕耙均匀后,用夯机进行夯压。
分段施工时上下两层土接槎距离不得小于500mm,接槎处应分层碾压,分段铺填的交接处应做成阶梯形,梯边呈斜坡。
素土最上一层完成后,应用水准仪,拉线和靠尺检查标高、平整度,超高处用铁锨铲平,低洼处及时铺填用打夯机夯实。
(4)钢筋工程
钢筋进入现场时必须经检验合格并有出厂合格证。
为保证钢筋位置正确以及混凝土钢筋保护层的准确用掺有豆石的水泥砂浆垫块,将梁板柱的钢筋垫起并用铅丝绑扎牢固,以保证混凝土保护层满足设计要求。
钢纵向钢筋的抗压强度与屈服强度实测值的比值不应小于 1.25,且钢筋的屈服强度实测值与钢筋的强度标准值的比值不应大于1.3。
为保证钢筋施工的正确性,必须有专业钢筋工长进行钢筋放样工作,并经有关人员审核后进行下料。
①避雷器柱子的钢筋绑扎:柱子箍筋与主筋应垂直,箍筋转角处与
主筋交点应全部绑扎,主筋与箍筋非转角部分的相交点宜梅花形交错绑扎。
柱箍筋弯钩应完成135°,平直部分长度不应小于箍筋间距应符合设计图纸要求。
柱筋保护层厚度应符合设计要求,用垫块绑或卡在柱竖筋外皮上,间距一般为1m,以保证主筋保护层厚度准确。
②设备基础梁钢筋绑扎:梁端第一个箍筋应设置在距离柱节点边缘
50mm处,梁端与柱交接处箍筋应加密,其间距与加密区长度应符合设计要求,梁筋连接方式应符合设计要求。
③底板钢筋绑扎:按弹好线的钢筋间距,摆放受力钢筋,后摆放分布钢筋。
两层钢筋之间应加钢筋马凳,间距600mm,外围两根钢筋的交点应全部绑扎,其他各相交点可交错绑扎,负弯矩筋每个交点均应绑扎,绑扎钢筋的同时按规定放好预埋件。
(5)模板工程
①模板安装,要求模板有足够的强度、刚度、稳定性。
模板支持要牢固、稳定、可靠。
各流水段梁、板、柱模板同时支设。
梁、板采用复合木模板、50×100mm 方木横挡、搁栅、扣件式钢管脚手架支撑体系。
梁截面>700mm时,每侧采用4根方木横挡固定模板,底层填土地面应夯实,并铺垫通长脚手板。
楼层面立支柱前应垫支座。
采用多层梁支模时,支柱应垂直,上下层支座应在同一竖向中心线上。
②模板拆除:拆除时必须保证混凝土的棱角及侧面不受损破坏,
强度必须达到规范规定时方可拆除。
拆除按先支后拆,后支先拆,先拆非承重后拆承重构件的原则进行,柱模板先拆掉拉杆或斜撑,卸掉柱箍,然后用撬棍轻轻撬动模板,使模板与混凝土脱离。
墙模板拆除先拆除穿墙螺栓等附件,在拆除拉杆或斜撑,用撬棍轻轻撬动模板,使模板离开墙体后将模板拆除。
梁、板拆除时先拆梁侧模板,再拆楼板模板,拆楼板模板先拆掉水平拉杆,然后拆除支柱。
操作人员站在已拆除的空隙,拆去近旁余下的指挥组。
(6)混凝土工程
①在浇筑前工地上做好各项施工准备工作,在混凝土送到现场后,做到混凝土随到随浇,从出搅拌机到浇筑完毕时间不得超过2小时,气温高于25℃时,不超过一个半小时,柱断面在40×40cm以内时,应在柱模侧面开设不小于30cm
高的孔洞,装上斜溜槽,分段浇筑,浇筑高度不得超过2m。
控制混凝土层的浇筑厚度,除在模板四周弹线外,还可用钢筋或木方做成与板厚相同的标志,放在浇筑地点,随浇筑随移动,从而保证板的水平。
②应在浇筑完毕12h以内对混凝土加以覆盖并保温养护,养护时
间不得少于7d,浇水次数应保持混凝土处于湿润状态。
混凝土强度达到1.2Mpa前不得在其上踩踏。
混凝土试块在浇筑地点取样制作,组数按照需要制作,标明混凝土设计强度、结构部位编号、浇筑日期等。
标准养护试块放在现场试验室内养护,同条件试块放在与结构楼层同部位同等条件下养护。
