精密空调，也称恒温恒湿空调，是能够充分满足机房环境条件要求的机房专用精密空调机众所周知，随着社会的发展和科学技术的进步，现代办公越来越依赖计算机设备，早期机房使用的舒适性空调机，常常出现由于环境温湿度参数控制不当而造成机房设备运行不稳定、数据传输受干扰、出现静电等问题。
在这种背景下，精密空调便应运而生，为机房设备安全稳定运行提供有力保障按照每年365 天，每天24 小时连续运行长寿命设计，高稳定性，低维护量,超宽输入电压范围，多种电源保护功能,极强的环境适应能力：冷凝器标准配置满足-15℃～+45℃的室外温度环境，在此范围内机组保障连续制冷工作，加热状态不受室外温度限制。
可以提供满足更低室外温度环境的冷凝器配置。
配置低温冷凝器可满足-34℃～+45℃的室外温度环境，确保北方地区冬季机房制冷需求可选配电源防雷器，可靠的安全保证卓邦制冷原理：高压液态制冷剂经过滤器流出，经毛细管节流降压而进入蒸发器，由于压力降低，制冷剂在蒸发器中不断吸收空气传给蒸发器的热量而蒸发为蒸气，蒸汽再由压缩机吸入，经过压缩后的高温高压气体进入冷凝器中，热量被冷凝器散热带走，制冷剂成为高压低温液体，再经过示波器后到毛细管，如此循环不断，将室内热量移出室外，使室内温度得以降低。
卓邦加热原理：当被调节空气的温度低于所需温度时，红酒恒温恒湿机电脑控制器就接通电加热器，针空气加热，通过风机送至被调房间达到加热的目的。
卓邦除湿原理：当被调节空气中的湿度大于所需值时，启动压缩机制冷，空气经过蒸发器被冷却到露点温度以下，析出空气中的水分，而达到除湿的目的。
卓邦加湿原理：当被调节空气的相对湿度低于所需值时，恒湿恒湿机电脑控制器使电极式加湿器工作，将水加热沸腾成为蒸汽，通过风机送入空调房间，达到加湿目的。
主要特点：机组主要制冷零部件均采用原装进口品牌产品，因而机组运行噪音低、振动小、效率高、故障率低、使用寿命长。
数据中心各空调系统对比数据中心各空调系统对比⒈引言数据中心是存储、处理和传输大量重要数据的关键设施。
在数据中心中，温度和湿度的控制对于设备的稳定运行和数据的安全非常重要。
因此，选择合适的空调系统对数据中心的运行至关重要。
本文将对不同的空调系统进行详细对比，并提供有关每种系统的优缺点，以及适用的场景和建议。
⒉传统冷水空调系统传统冷水空调系统使用冷水循环来调节数据中心的温度。
它由压缩机、冷凝器、蒸发器和冷水循环组成。
主要特点包括：- 优点：广泛应用于传统数据中心，成熟可靠。
具有较强的制冷能力和出色的温度控制能力。
- 缺点：能耗高，运行成本较高。
需要占用较大的空间。
维护较为复杂。
⒊精密空调系统精密空调系统提供高精度的温度和湿度控制，适用于对环境要求非常严格的数据中心。
主要特点包括：- 优点：高精度温湿度控制。
高效节能。
可靠稳定。
适用于大型数据中心。
- 缺点：价格较高。
需要专业维护与管理。
⒋直接膨胀空调系统直接膨胀空调系统通过直接用冷却剂对空气进行冷却来调节温度。
主要特点包括：- 优点：安装简便，占用空间小。
成本较低。
节能。
- 缺点：温度控制相对较差。
适用于中小型数据中心。
⒌风冷空调系统风冷空调系统利用冷却风进行温度调节。
主要特点包括：- 优点：安装简便，不需要水源。
适用于较小规模的数据中心。
- 缺点：效率较低。
温度调节相对困难。
需要排气和换气设备。
⒍混合空调系统混合空调系统结合了传统冷水空调系统和直接膨胀空调系统的特点。
主要特点包括：- 优点：灵活性较高。
适用于多样化需求和不同规模的数据中心。
- 缺点：价格较高。
需要更复杂的设计和维护。
⒎结论选择合适的空调系统对于数据中心的稳定运行至关重要。
根据数据中心的规模、需求和预算等因素，可以选择传统冷水空调系统、精密空调系统、直接膨胀空调系统、风冷空调系统或混合空调系统。
⒏附件本文档涉及附件，请参阅附件部分。
⒐法律名词及注释本文档中涉及的法律名词及其注释请参照相关法律和法规。
机房专用精密空调和普通空调的区别⑴、舒适性空调的显热比低1Kg的水从30℃加热到80℃，水吸热了209.38kj(50kal)物体吸热或放热后，只改变物体的温度，而不改变物体的相态，这种热量称显热。
是物质分子运动的能量，它可以通过温度计进行测量。
对某个房间来说，显热比即该房间的热负荷中显热负荷占总热负荷的大小。
1Kg的水从100℃改变成100℃的水蒸气需吸热了2257.3kj物体吸热或放热时，只改变物体的状态，而不改变物体的温度，这种热量称潜热。
是物质分子分离或重组放出（吸收）的能量，它不能通过温度计进行测量。
电子计算机房均属高发热机房，一般发热量约在230－350W/m2（200－300Kcal/ m2/h），在这类机房中几乎无潜热源，所以产生潜热量很小，显热比相当高，这就需要及时地、大量地排出显热，精密空调大风量、小焓差的设计思想正是顺应了这种特殊要求，由于风量大、焓差小，它的主要能量被用来制冷，排除显热，而不是去湿，它的显热能量约占总能量的90％以上，而一般舒适性空调的显热能量只占总能量的60－70％，由此可见，舒适性空调去除显热的能力只是精密空调的70％左右，如果要去除同等能量的显热，就必须配用更大能量档次的空调设备，才能满足要求，但随着制冷能力的加大，湿度的下降也在所难免，为维持恒温恒湿要求，还必须另外补充加湿装置，这样对节约能源是非常不利的。
⑵、普通空调不能满足机房对风量及换气次数的要求电子计算机房的单位容积发热量很大，随着科学技术的不断进步，各种精密电子设备愈来愈趋于小型化，各类电子元器件的紧密排布，对散热效果提出了越来越高的要求，为了保证电子元件的及时排出显热及整个机房的温度梯度变化率≤1℃/10分钟，这就对空调机的风量及换气循环次数提出了严格要求，以目前使用较多的3万大卡左右能量的空调为例，作为精密空调它的风量应该≥10000m3/h，换气次数≥30次/h，而一般舒适性空调的风量只有6000－6500 m3/h，换气次数只能达到10次/h，远远不能满足机房的要求。
上送风和下送风机房精密空调的区别机房精密空调的送风和回风方式有多种，上送风、下送风、上回风、下回风等，针对不同的机房环境和设备要求选择不同的送风方式，来保障机房稳定高效的运行，机房专用空调机送风形式有上送风和下送风。
什么是上送风精密空调？上送风系统在机房顶部安装散风口，冷风从出风口排出对机房内制冷，这种送风方式由于冷风先与空气混合，影响制冷效果，一般适合用在小型机房或是散热量小的机房一般也采用将天花板以上作为静压箱来处理，当有的用户需要接风管是时候，我们希望风管不宜过长，应保证静压消耗小于75Pa，如确实需要较长风管，考虑采用增压风机系统来弥补。
什么是下送风精密空调？下送风在地板上开孔，将地板下作为一个静压箱，在机架下方装有出风口，使经过空气调节的较低温度气体自下而上流过程控机架，将热量带走，精密空调冷风向下排出，将冷风送向机房内设备达到制冷，从而保证程控机在一个适宜的环境温度下工作。
上送风方式的优点：（1）因为通信设备是上走线方式，机房内没设活动地板，空调机组所需加湿给水管、凝结水排管均为明布置，一旦有漏水现象，能快速发现，及时排除，消除引起机房不安全的因素。
（2）机房内没有活动地板，不易积灰，即使房间有灰尘，清理打扫很方便，从而使空调机组的过滤网使用时间长，减少维护管理的工作量。
（3）对于程控交换机房，通信设备一般多是分期分批，逐步安装的，空调设备也是与通信设备同步分批安装，通信电缆上走线的机房有利于空调设备加湿给水管、凝结水排水管的扩容建设。
上送风方式的缺点：（1）上送风的空调送风方式是由机房的上部送到通信设备，与热空气交换后，从机房的下部回到空调机组内。
机房的送风气流组织与空气流动特性相矛盾，从而使得房间最下部温度偏高，不利于通信设备的运行。
（2）根据机房的大小，空调机组送风距离的长短，空调上送风具体形式有所不同。
需要送风距离较短时，可以用消音送风帽的风口直接送到机房内，机房内的气流组织为上侧送风下侧回风方式。
成都精密空调常用知识在成都这个充满活力和科技气息的城市，各种先进的设备和技术被广泛应用于各个领域。
其中，精密空调作为一种特殊的空调设备，在数据中心、实验室、医疗设备室等对环境要求极高的场所发挥着至关重要的作用。
接下来，让我们一起深入了解一下成都精密空调的常用知识。
一、什么是精密空调精密空调，顾名思义，是一种能够提供高精度温湿度控制的空调设备。
与普通家用空调相比，它具有更强的制冷制热能力、更精确的温湿度控制、更高的可靠性和稳定性。
精密空调能够将室内温度控制在±1℃以内，湿度控制在±5%以内，这对于一些对环境要求极为严格的设备和场所来说是至关重要的。
例如，数据中心中的服务器如果长时间处于温度过高或湿度过大的环境中，可能会出现故障，导致数据丢失或系统瘫痪。
二、精密空调的工作原理精密空调的工作原理与普通空调类似，但在技术和结构上有很大的不同。
它通过压缩机将制冷剂压缩成高温高压气体，然后通过冷凝器将其冷却成高压液体，再经过膨胀阀降压后变成低温低压的气液混合物，最后在蒸发器中吸收室内的热量，实现制冷。
在制热时，精密空调则通过四通阀改变制冷剂的流向，使蒸发器变成冷凝器，冷凝器变成蒸发器，从而实现制热功能。
同时，精密空调还配备了高精度的传感器和控制器，能够实时监测室内的温湿度变化，并根据设定值自动调整制冷制热功率，以保持室内环境的稳定。
三、精密空调的特点1、高精度控制如前所述，精密空调能够实现高精度的温湿度控制，满足各种特殊场所的要求。
2、高可靠性为了保证长时间稳定运行，精密空调采用了高品质的零部件和先进的控制系统，具有很强的容错能力和故障自诊断功能。
3、大风量小焓差精密空调的风量通常较大，能够快速循环室内空气，同时焓差较小，以避免过度除湿或加湿。
4、全年运行无论是严寒的冬季还是酷热的夏季，精密空调都能够正常运行，为室内提供稳定的环境。
5、智能控制可以通过网络远程监控和管理，方便用户实时掌握空调的运行状态，并进行参数设置和故障排查。

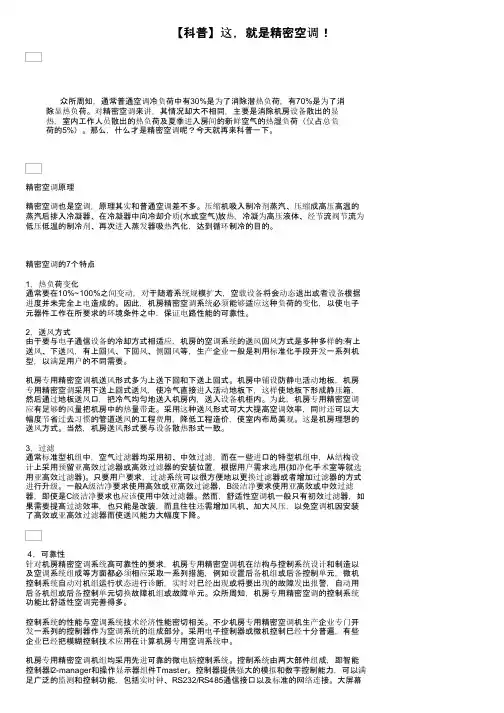

【科普】这，就是精密空调！众所周知，通常普通空调冷负荷中有30%是为了消除潜热负荷，有70%是为了消除显热负荷。
对精密空调来讲，其情况却大不相同，主要是消除机房设备散出的显热，室内工作人员散出的热负荷及夏季进入房间的新鲜空气的热湿负荷（仅占总负荷的5%）。
那么，什么才是精密空调呢？今天就再来科普一下。
精密空调原理精密空调也是空调，原理其实和普通空调差不多。
压缩机吸入制冷剂蒸汽、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。
精密空调的7个特点1，热负荷变化通常要在10%~100%之间变动，对于随着系统规模扩大，空载设备将会动态退出或者设备根据进度并未完全上电造成的。
因此，机房精密空调系统必须能够适应这种负荷的变化，以使电子元器件工作在所要求的环境条件之中，保证电路性能的可靠性。
2，送风方式由于要与电子通信设备的冷却方式相适应，机房的空调系统的送风回风方式是多种多样的:有上送风、下送风，有上回风、下回风、侧回风等，生产企业一般是利用标准化手段开发一系列机型，以满足用户的不同需要。
机房专用精密空调机送风形式多为上送下回和下送上回式。
机房中铺设防静电活动地板，机房专用精密空调采用下送上回式送风，使冷气直接进入活动地板下，这样使地板下形成静压箱，然后通过地板送风口，把冷气均匀地送入机房内，送入设备机柜内。
为此，机房专用精密空调应有足够的风量把机房中的热量带走。
采用这种送风形式可大大提高空调效率，同时还可以大幅度节省过去习惯的管道送风的工程费用，降低工程造价，使室内布局美观。
这是机房理想的送风方式。
当然，机房送风形式要与设备散热形式一致。
3，过滤通常标准型机组中，空气过滤器均采用初、中效过滤，而在一些进口的特型机组中，从结构设计上采用预留亚高效过滤器或高效过滤器的安装位置，根据用户需求选用(如净化手术室等就选用亚高效过滤器)。

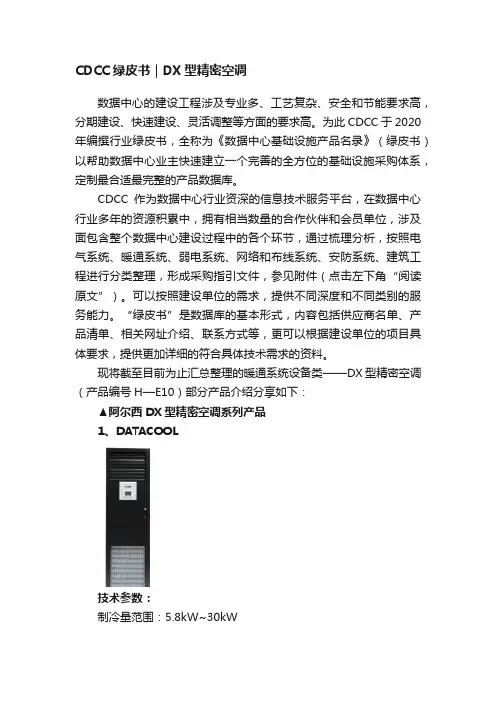

CDCC绿皮书｜DX型精密空调数据中心的建设工程涉及专业多、工艺复杂、安全和节能要求高，分期建设、快速建设、灵活调整等方面的要求高。
为此CDCC于2020年编撰行业绿皮书，全称为《数据中心基础设施产品名录》（绿皮书）以帮助数据中心业主快速建立一个完善的全方位的基础设施采购体系，定制最合适最完整的产品数据库。
CDCC作为数据中心行业资深的信息技术服务平台，在数据中心行业多年的资源积累中，拥有相当数量的合作伙伴和会员单位，涉及面包含整个数据中心建设过程中的各个环节，通过梳理分析，按照电气系统、暖通系统、弱电系统、网络和布线系统、安防系统、建筑工程进行分类整理，形成采购指引文件，参见附件（点击左下角“阅读原文”）。
可以按照建设单位的需求，提供不同深度和不同类别的服务能力。
“绿皮书”是数据库的基本形式，内容包括供应商名单、产品清单、相关网址介绍、联系方式等，更可以根据建设单位的项目具体要求，提供更加详细的符合具体技术需求的资料。
现将截至目前为止汇总整理的暖通系统设备类——DX型精密空调（产品编号H—E10）部分产品介绍分享如下：▲阿尔西DX型精密空调系列产品1、DATACOOL技术参数：制冷量范围：5.8kW~30kW产品特点优势：1、节能高效是DATACOOL系列产品设计理念的核心。
该产品采用多种节能方法提高产品的运行效率2、先进的涡旋式压缩机，震动小、噪声低、效率高3、独立气流系统与机械、电气系统隔离，日常维护、检修时产品可正常运行4、先进的电极式加湿控制技术，控制更精确，可自动冲洗，延长了加湿罐的使用寿命5、完善的自动报警和诊断功能，全方位地保护空调机组6、多种监控接入方式，实现完美智能控制7、多种送风方式，满足不同场合的气流组织要求8、风冷冷凝器提供适合不同温度环境的配置（包括低温启动）9、风冷方式提供长管路、高落差安装方案10、适应R22、R410A等不同冷媒应用案例：CellXion Wireless Services；Climalux center；Ecuador FIRMESA；London underground；神码DATACOOL项目；重庆惠普工业园；新疆南疆铁路项目；哈大高速铁路空调项目；中国中铁电气化局集团；轨道交通运行控制系统国家工程研究中心建设项目通用设备机房空调采购；北京卫戍区司令部；肯尼亚内马铁路项目;肯尼亚内马铁路项目一期增补。

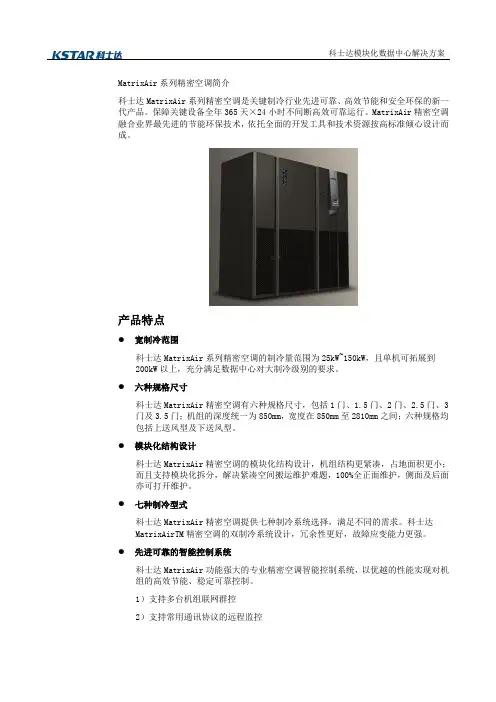

MatrixAir系列精密空调简介科士达MatrixAir系列精密空调是关键制冷行业先进可靠、高效节能和安全环保的新一代产品。
保障关键设备全年365天×24小时不间断高效可靠运行。
MatrixAir精密空调融合业界最先进的节能环保技术，依托全面的开发工具和技术资源按高标准倾心设计而成。
产品特点●宽制冷范围科士达MatrixAir系列精密空调的制冷量范围为25kW~150kW，且单机可拓展到200kW以上，充分满足数据中心对大制冷级别的要求。
●六种规格尺寸科士达MatrixAir精密空调有六种规格尺寸，包括1门、1.5门、2门、2.5门、3门及3.5门；机组的深度统一为850mm，宽度在850mm至2810mm之间；六种规格均包括上送风型及下送风型。
●模块化结构设计科士达MatrixAir精密空调的模块化结构设计，机组结构更紧凑，占地面积更小；而且支持模块化拆分，解决紧凑空间搬运维护难题，100%全正面维护，侧面及后面亦可打开维护。
●七种制冷型式科士达MatrixAir精密空调提供七种制冷系统选择，满足不同的需求。
科士达MatrixAirTM精密空调的双制冷系统设计，冗余性更好，故障应变能力更强。
●先进可靠的智能控制系统科士达MatrixAir功能强大的专业精密空调智能控制系统，以优越的性能实现对机组的高效节能、稳定可靠控制。
1）支持多台机组联网群控2）支持常用通讯协议的远程监控3）图形化状态显示及报警提示4）环境参数显示及设定5）主要部件运行时间及维护提醒●高可靠零部件设计科士达MatrixAir机组选用经过严格设计选型的高品质部件，压缩机、风机、制冷阀件、电控系统、加热、加湿等均为行业内认可品牌；优质零部件实现的是超长寿命以及可靠的空调系统。
●高效稳定的系统匹配设计精心而深入的系统设计及测试匹配，更高的换热效率、更稳定可靠的流量控制、更合理的气流组织布局，实现的是MatrixAir机组高能效及高可靠性。
精密空调与一般空调的区别，你了解吗一、概念顾名思义其是一种专供机房使用的高精度空调，因支配其不但可以控制地面站温度，也可以同时牵制湿度，因此也叫恒温恒湿机，另因其对温度、湿度控制的精度很高，亦称精密空调。
二、精密空调特征节能一体式空调采用一体式机身结构设计，具备新风节能、大风量、高显热、高效过滤、网络控制等功能，满足机房的高负荷长时间连续运转的散热要求。
1、超大风量，从2P到3P，风量在1550~1700m3/h之间。
2、显热比高，>80%，不凝露3、能效比在国家二级少于。
(整体式空调二级分离式能效标准为2.9)三、精密空调功能1、1指“具备空调设备的制冷制热功能。
节能一体式机房空调是整体式电辅加热型空调器2、3指三种额外功能：(1)节能换新风功能(2)空气净化功能(3)网络监控功能3、换新风功能(1)一体式机房空调具有大风量新风功能，在室外气温较低的时候自动引入新风，冷却机房设备。
(2)新风功能与制冷模式不会同时开启，方式切换由电控自行判断。
(3)新风经过滤网进入室外。
4、空气净化功能。
5、使用过滤等级为G3的双重过滤系统。
6、远程网络监控功能节能一体式机房空调具有可靠系统的网络监控功能。
7、远程可调节机组启动和关闭。
8、点对点可监视机组运行状况。
9、远程故障自动报警。
10、其他功能：(1)双机切换(2)掉电记忆，自动重启(3)相序容错(4)故障判别与报警四、空调使用范围计算机房、电信机房、服务器机房、实验室、电力试验室、精密仪器室、档案馆、银行、医院磁共振室、手术室、烟草、化工、纺织、造纸行业、恒温恒湿车间等对环境要求较高的场合。
五、机房精密空调与民用暖气空调的区别首先，应用对象不同。
机房专用空调就是为机房设备提供恒温恒湿的运行环境，而民用空调军用飞机都是直接服务于人的。
机房专用空调是狂风暴雨量，小焓差，高显热比;民用空调刚好换句话说，是小风量，大焓差，低显热比。
第二个区别是机房专用空调的风量会很大。
华为技术有限公司伴随着云计算和虚拟化的快速发展，数据中心的功率密度越来越高，高密部署对制冷的需求也越来越高。
如何保证数据中心在恒温恒湿的环境中高效可靠的运行成为未来数据中心面临的重要挑战，为此华为推出NetCol系列精密空调，为数据中心的高密部署提供有效的制冷解决方案。
N etCol系列精密空调可贴近热源部署，提供行级水平送风制冷方案，亦可部署在四周，实现房间级制冷解决方案。
NetCol系列产品秉承模块化设计理念，采用直流变频、EC风机等最新技术，可随数据中心负荷变化自动调节制冷量输出，轻松实现动态制冷，打造下一代绿色数据中心。
NetCol5000-A 风冷行级精密空调 (01)NetCol5000-C 冷冻水行级精密空调 (03)NetCol8000-A 风冷房间级精密空调 (05)NetCol8000-C 冷冻水房间级精密空调 (07)全球应用 (09)目录行级精密空调NetCol5000-C(30kW) NetCol5000-A(25-35kW)* A: 风冷 C: 冷冻水房间级精密空调NetCol8000-A(50-100kW)NetCol8000-C (50-150kW)1风冷行级精密空调NetCol5000-ANetCol5000-A 是华为公司推出的风冷行级精密空调，采用直流变频、EC 风机 、PTC 电加热和电极加湿，制冷量有25kW 、35kW 两种规格，通常部署在机柜排中，紧靠热源安装，动态匹配数据中心负载需求，为中高密度的数据中心提供行级散热解决方案，NetCol5000-A 支持上下走管与走线、前后维护，具有高效、可靠、易安装维护等特点，助力于打造下一代绿色数据中心。
产品简介模块化数据机房 •集装箱数据中心 •高热密度数据机房 •中、小型数据中心•应用场景高效直流变频：制冷量无极调节，部分负荷效率高，尤其适合数据 •中心负载特性，IPLV 高达4.0，业界最高EC 风机：30%～100%无级调速，精确匹配服务器风量要求，比 •AC 风机节能30%可靠+55℃稳定运行：高温工况稳定运行，制冷量衰减小•CE 认证，严格符合欧盟电磁兼容等安全标准；6kV 防雷滤波功 •能，业界最高启动电流低：直流变频，启动电流少于额定电流，减少对电网 •的冲击防凝露设计：机组防凝露算法 和送风段保温，减少凝露，确保 •安全易用压缩机采用Rotalock(螺纹)连接， 支持原地免焊接更换，无需动火 •智能可视化群控组网 ，最大支持32台机组，实现对空调备用容量和 •能耗的精密控制价值&特性NetCol5000-A典型应用场景直流变频压缩机EC风机2NetCol5000技术参数型号单位NetCol5000-A020H NetCol5000-A025HNetCol5000-A035H送风方式－水平送风总冷量kW 20.025.0 35.0 显冷量kW 20.025.0 35.0 风量m 3/h 40004,6006,500电源形式V/Ph/Hz 380-415/3/50, 380/3/60380-415/3/50, 380-415/3/60, 440-480/3/60制冷剂－R410A 加热量kW 36加湿量kg/h 233满载电流①A 23.0(16.5)29.0(23.0)32.0(26.0)外形尺寸：宽×深×高mm 300×1000×2000600×1100×2000净重kg230350技术参数① ：括号内满载电流适用于室内机不带加热、加湿器机组注:• 风冷型制冷量标定工况：37.8ºC 回风温度，20%相对湿度，冷凝温度45ºC • 参数如有变更，恕不另行通知冷凝器技术参数型号单位NetCol500-A038R NetCol500-A0384NetCol500-A072R NetCol500-A0724电源形式V/Ph/Hz 440-480/3/60380-415/3/50, 380-415/3/60440-480/3/60380-415/3/50, 380-415/3/60风机数量-12净重kg 110150液管尺寸in 外径 5/8in ，壁厚1.2mm 气管尺寸in 外径 7/8in ，壁厚1.2mm 满载电流A 22.54.04.5外形尺寸：宽×深×高mm1370×1094×11601350×1094×11602200×1094×11002180×1094×1100注：参数如有变更，恕不另行通知3冷冻水行级精密空调NetCol5000-CNetCol5000-C 是华为公司推出的冷冻水行级精密空调，是一种安装在机房内的末端送风单元，通常与冷水机组、水泵、冷冻水管道等共同组成一个完整的制冷系统。
弱电机房精密空调选型一、空调选型机房内所用的空调为24小时可持续运行的机房专用空调，又叫精密空调。
主要的品牌有艾默生、APC、海洛斯、海瑞弗、卡洛斯、菲尼克斯、大金、约顿、海瑞迪等。
目前公司已经使用过的品牌有艾默生（美国）、海瑞迪（国产）。
精密空调送风方式分为上送风和下送风两种，一般机房选择下送风上回风方式。
二、主要技术指标精密空调的主要技术指标有制冷量、风量、送风方式、湿热比、能效比、温度控制精度、湿度控制精度。
其中最主要的指标为制冷量，通过它来选择制冷量为多少KW的精密空调。
三、制冷量简便计算方法精密空调的负荷一般要根据机房的实际余热余温以及状态的变化进行准确计算，但在条件不允许时也可估算，下面介绍三种简便的计算方法：1、面积法（当只知道面积时使用，计算不准确）Qt=S某pQt总制冷量(kw)S机房面积(m2)P冷量估算指标不同场所的冷负荷估算指标2、功率及面积法Qt=Q1+Q2Qt总制冷量(kw)Q1室内设备负荷(=设备功率某0.8)Q2环境热负荷（=0.18KW/m2某机房面积）3、精确热负荷计算Qt=Q1+Q2+Q3+Q4+Q5+Q6Qt总制冷量(kw)Q1设备负荷（=所有设备总负载功率某0.8）；Q2机房照明负荷（=21.53某地板面积（平方米））；Q3人员的散热负荷（=102某最大人员数）；Q4配电系统【=UPS系统（0.04某电源系统额定值+0.06某IT设备总负载功率）+其它配电系统（0.02某电源系统额定值+0.02某IT设备总负载功率）】；Q5建筑围护结构负荷（=1.5某围护结构面积某10）；Q6其它（能产生热量的设备,简单可直接利用设备额定功率计算）。
1. 阿尔西CYBERCOOL系列精密空调特点：CYBERCOOL DAX U 系列产品特点：1．1、产品简介：CYBERCOOL 系列精密空调是阿尔西集团将多年的机房空调生产技术，结合中国精密空调特性设计、开发、生产的精密机房专用空调机组。
此系列产品服务于对温度、湿度有严格要求的空调场合，这种场合要求设备一年365天，每天24小时全天候运行，因此该系列产品具有极高法人可靠性和稳定性及经济性。
CYBERCOOL 精密机房专用空调机组从设计、开发、制造、安装及售后服务完全依照ISO9001质量认证体系进行，全部符合质量标准。
CYBERCOOL 精密机房专用空调机组在出厂前已完成全部的装配、测试，每一个制冷及安全部件都经过严格的检验与测试，并已加注制冷剂及冷冻油，用户只需连接管路、通水通电即可使用，减少现场安装及调试的时间。
CYBERCOOL 精密机房专用空调机组只需更换少量部件后，即可使用R134a或R407C 制冷剂。
如需要详细的资料，请与本公司技术部门联系。
CYBERCOOL与舒适性空调机的对比目前中小型机房内应用的空调系统主要有两大类：一类为舒适性空调，另一类为机房专用空调机组。
舒适性空调是以满足人体舒适性要求而设计的，其特点是小风量，大焓差，低显热比，而机房专用空调以满足机房环境的温湿度要求为设计标准，特点为大风量、小焓差、高显热比。
舒适性空调的出风温度低，使机房内设备造成凝露现象，危害设备的正常运行，而机房专用空调的出风温度高则避免凝露发生。
另外，舒适性空调只有除湿功能，而机房专用空调可以根据机房的具体需求对其进行加湿和除湿。
舒适性空调在机房中使用会产生一系列的问题，如电子设备故障多、舒适性空调设备本身的维护量大等。
主要原因在于舒适性空调的设计标准不适合机房环境对温湿度的严格要求。
由此可见，使用舒适性空调机组虽然减少了初投资，但其使用寿命短，远远不及机房专用空调，并且无法保证机房环境的温湿度要求，致使空调本身和电子设备故障率提高，TCO(全生命周期成本)反而远远高于机房专用空调。
第1篇一、前言随着我国经济的快速发展，工业自动化、信息化水平不断提高，精密空调在工业生产、科研实验、数据中心等领域的重要性日益凸显。
精密空调工程方案的设计与实施，对保障设备正常运行、提高生产效率、降低能耗具有重要意义。
本文将从工程概况、方案设计、施工组织、质量控制等方面对精密空调工程进行详细介绍。
二、工程概况1. 项目名称：XX精密空调工程2. 项目地点：XX市XX区XX路3. 项目规模：总建筑面积约XX万平方米，包括生产车间、研发中心、数据中心等。
4. 工程要求：确保室内温度、湿度、洁净度等环境参数达到精密设备运行要求。
三、方案设计1. 空调系统设计（1）系统类型：采用集中式空调系统，分为制冷系统、送风系统、排风系统、控制系统等。
（2）制冷方式：选用高效节能的冷水机组，采用R410A环保制冷剂。
（3）送风方式：采用全空气系统，送风管道采用不锈钢材料，保证管道洁净度。
（4）排风方式：采用机械排风，排风管道采用不锈钢材料，保证管道洁净度。
2. 湿度控制设计（1）采用加湿器进行湿度调节，确保室内湿度稳定。
（2）加湿器采用高效节能的超声波加湿器，降低能耗。
3. 洁净度控制设计（1）采用高效过滤器（HEPA）对送风进行过滤，确保室内洁净度。
（2）过滤器采用一次性使用，定期更换，保证洁净度。
4. 能耗优化设计（1）采用变频调节技术，实现空调系统的节能运行。
（2）采用智能控制系统，实现空调系统的自动调节，降低能耗。
四、施工组织1. 施工准备（1）成立施工组织机构，明确各岗位人员职责。
（2）组织施工人员培训，提高施工人员技能水平。
（3）准备施工所需材料、设备、工具等。
2. 施工进度安排（1）空调系统施工：预计XX天内完成。
（2）湿度控制施工：预计XX天内完成。
（3）洁净度控制施工：预计XX天内完成。
（4）能耗优化施工：预计XX天内完成。
3. 施工质量控制（1）严格执行施工规范，确保工程质量。
（2）加强施工过程监控，发现问题及时整改。
数据中心常见冷却方式介绍（3）：冷冻水型精密空调系统数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。
随着不同地域PUE的严苛要求以及高密度服务器的广泛应用，数据中心新型的冷却方式被越来越开发及使用。
下面分别介绍几种数据中心传统与新型的冷却方式。
1. 冷冻水型精密空调系统组成冷冻水型精密空调机组结构简单，组成如下图所示。
机组主要由框架、冷冻水盘管、室内EC风机、电磁两通调节阀（电动球阀）、控制系统、进出风温湿度传感器、冷冻水管路等组成。
图1 冷冻水型精密空调机组结构图15℃低温冷冻水经过精密空调冷冻水盘管，将机房30℃回风冷却为为18℃冷风为机房IT设备降温；15℃低温冷冻水经机房热空气加热成为21℃高温冷冻水。
一般设置为：出风温度控制精密空调两通阀开度，回风温度控制EC风机转速。
2. 冷冻水系统原理图冷冻水型精密空调机组实现制冷，需要外部提供低温冷冻水（目前大型数据中心普遍供水温度为15℃左右）。
冷冻水型精密空调系统一般由冷冻水型精密空调、冷水机组、冷却塔、冷冻水泵、冷却水泵、管路及附件组成。
冷水机组或板式换热器为精密空调提供15℃低温冷冻水。
图2 大型集中式冷冻水精密空调系统原理图3.产品特点及应用（1）冷冻水型精密空调利用大型冷水机组或板式换热器做为集中冷源，制冷系统能效较高；冷冻水型精密空调无室外机，其冷冻水系统的冷却塔集中放置，节省安装空间；冷冻水型精密空调的冷冻水输送采用水泵作为输送动力，可远距离输送冷冻水至各个机房空调。
（2）冷冻水型精密空调机组具有大风量、小焓差的特点，显热比达95%以上，主要承担数据中心机房的显热负荷。
机房内的潜热负荷由恒湿机来处理。
显冷量140kW以上冷冻水型精密空调机组采用高效EC风机（如EBM航空级复合材料叶片），能效比可达20以上，相比风冷型直接蒸发式空调机组节能效果明显。
机房精密空调的种类有：风冷型、水冷型、双冷源型及自由制冷型。
对于精密空调的制冷，不管是以上哪一种，都是通过精密空调内的制冷剂的状态变化从外界吸收热量或向外界释放热量。
除非精密空调的部件或者铜管泄露，不然制冷剂是处在一个密闭的环境里，制冷剂就在压缩机、冷凝器、压力膨胀阀、风机和铜管之间循环，同时改变制冷剂自身的状态，即气态变为液态，液态变为气态，这就是所谓的内循环。
一、风冷型机房精密空调
风冷，即空调的制冷剂通过风来冷却，安装在室外的冷凝器（精密空调室外机）将冷凝剂的热量带走，使制冷剂放出热量。
风冷型冷凝器，主要由若干组铜管和风机组成，由于空气的传热性能很差，通常会在铜管外增加肋片，以增加空气侧的传热面积，同时用风机来加速空气流动，增加散热效果，其中风机的速度有恒速的，有可调的，或者恒速+可调。
根据不同厂家设备的要求，室内机与室外机之间铜管的距离，即室内外机之间的高度差也有要求，在选型时要与实际情况相结合。
风冷型一般采用下送风，上回风，由于大多数数据中心均采用防静电地板，把防静电地板（离楼板高度一般为40~45cm之间）下的空间作为空气静压箱，在设备机柜吸气方向设置出风口，冷风经过设备机柜后变成热风，再通过回风管或顶部吊顶回风或者直接返回精密空调的回风口（一般采用热风直接返回，因此精密空调的摆放位置很重要）。
因此，风冷型精密空调的应用较为广泛。
风冷型机房精密空调存在一些缺点：
1、外机的噪声和发热大，对周边环境的影响。
2、在夏季高温期，室外机可能因为散热不良导致高压报警。
3、室外机肋片容易积累灰尘，不经常清洗，会影响空调的制冷效果。
4、制冷效率较低，低于水冷型。
5、在严寒地区应用效果不佳。
6、室内外机之间铜管长度级室内外机之间高度差的要求。
二、水冷型机房精密空调
水冷型机房精密空调的结构跟风冷型的差别不大，主要的差别是：水冷型机房精密空调在室内机设置水冷板式冷凝器（跟风冷型精密空调相比，制冷剂的内循环只在室内机，压缩机的工作压力就要小得多），制冷剂在经过水冷板式冷凝器时放出热量，而水冷板式冷凝器的冷水吸收热量后经水泵（一般安装在精密空调外部）排到大楼冷却塔，再由冷却塔将热量排放到空气中去。
由于冷却塔为热湿型交换设备（空气与水直接接触），所以冷却效果好。
也有选用干冷型室外冷凝器。
水冷型机房精密空调也存在一些缺点：
1、电子信息设备是必须远离水的，因此对与精密空调连接的水管提出了极高的要求，包括水管本身质量、水管走向、水管焊接技术等，同时要严密监视漏水情况，因此对客户而言，这点是最为担心的。
2、由于冷却水为循环水，长期与空气接触后会非常脏，因此在水循环管路上必须安装水过滤器。
3、增加了冷却塔、水泵、水管的单点故障，需要有备用设备。
4、维护费用较高。
5、能耗比风冷的低不了多少。
因此，水冷型机房精密空调应用较少。
三、自由制冷（乙二醇冷却制冷）
这种机型主要用在北方寒冷地区，也可以算是水冷型机房精密空调。
一旦室外温度低于0摄氏度时，在水中加入乙二醇溶液，保证冷却水不结冰。
与一般水冷型机房精密空调不同，
自由制冷型机房精密空调在室外安装干式冷却塔，跟风冷型机房精密空调的室外机类似，只是管道内的物质不同，前者是热水，后者是高温冷凝剂。
四、冷冻水制冷
设置冷冻水型机房精密空调的前提是有冷冻水，可以利用中央空调的冷冻水，或者新建冷冻水系统。
冷冻水机房精密空调在室内机主要由冷冻水盘管、风机、电加热器、加湿器和水阀组成，一般不设压缩制冷系统，因此这种机型的前期投资比较小，但是依赖于冷冻水，如果冷冻水无法供应则系统瘫痪。
因此，就有下面的双冷源系统。
五、双冷源系统
双冷源系统是为确保机房精密空调的制冷的保障性，同时充分利用大楼中央空调的冷冻水，可以采用双冷源机房精密空调。
有下面2种组合：
1、风冷冷凝+冷冻水，以冷冻水系统为主用，风冷系统为备用。
2、水冷冷凝+冷冻水，以冷冻水系统为主用，水冷系统为备用。
优点：
双系统互为备份，安全可靠性高。
可以充分利用大楼中央空调冷却水，起到节能的效果。
缺点：
初期投资较大。
管线较多，占用空间大，给安装带来麻烦。
