深基坑变形监测方法与监测成果分析

深基坑施工监测方案深基坑施工是一种重要的地下建筑工程形式，为了确保基坑施工过程中的安全和稳定性，需要进行细致的监测和控制，以及有效的应对措施。

本文将就深基坑施工监测方案进行探讨。

一、监测目标深基坑施工监测的目标是对基坑工程施工过程中各项参数和指标进行监测，主要包括：土壤位移、支撑结构变形、地下水位、沉降、裂缝变化等。

通过监测这些指标，可以及时发现施工过程中可能出现的问题，采取相应的措施进行调整和修正。

二、监测方法1. 土壤位移监测采用高精度测量仪器，如全站仪、陀螺仪等，对基坑周边的固定点进行位移监测。

监测时间周期为每日、每周和每月，并记录监测数据，进行分析和评估。

2. 支撑结构变形监测选择适当的变形测量仪器，如倾斜仪、水平测量仪等，对支撑结构进行变形监测。

监测频次为每天、每班、每小时，并及时记录监测数据。

3. 地下水位监测使用水位计或压力传感器等仪器，对基坑内外地下水位进行监测。

监测频次为每天、每周，并记录监测数据。

同时，要与附近建筑物及地下管线进行联动监测，确保施工过程中的水位变动对周边环境无影响。

4. 沉降监测采用经验法和仪器法相结合的方法，对基坑区域和周边区域进行沉降监测。

经验法包括基坑周边建筑物的观测和技术交底，仪器法则使用精密测量仪器进行监测，并将监测数据进行分析和评估。

5. 裂缝变化监测通过视觉观测和测量仪器相结合的方法，对基坑周边建筑物的裂缝变化进行监测。

监测频次为每日、每周，并记录监测数据，并及时采取措施进行处理。

三、监测数据处理在监测过程中，应将监测数据进行及时整理和处理，主要包括以下几个方面：1. 数据分析将监测数据进行统计分析和评估，以便了解施工过程中存在的问题和隐患，并及时采取相应的措施进行调整和整改。

2. 结果报告每次监测结束后，应编制监测结果报告，详细记录监测过程、数据和分析结果。

报告中应包括监测数据的图表展示和文字说明，以便后续工作的参考。

四、应急措施1. 监测告警在施工监测过程中，如发现土壤位移超出允许范围、支撑结构变形异常、地下水位剧烈波动等情况，应及时发出告警信号，采取紧急措施进行应对。

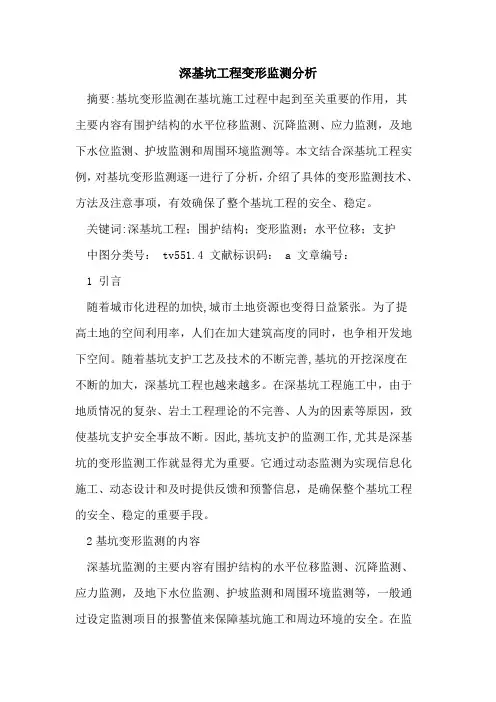

深基坑工程变形监测分析摘要:基坑变形监测在基坑施工过程中起到至关重要的作用，其主要内容有围护结构的水平位移监测、沉降监测、应力监测，及地下水位监测、护坡监测和周围环境监测等。

本文结合深基坑工程实例，对基坑变形监测逐一进行了分析，介绍了具体的变形监测技术、方法及注意事项，有效确保了整个基坑工程的安全、稳定。

关键词:深基坑工程；围护结构；变形监测；水平位移；支护中图分类号： tv551.4 文献标识码： a 文章编号：1 引言随着城市化进程的加快,城市土地资源也变得日益紧张。

为了提高土地的空间利用率，人们在加大建筑高度的同时，也争相开发地下空间。

随着基坑支护工艺及技术的不断完善,基坑的开挖深度在不断的加大，深基坑工程也越来越多。

在深基坑工程施工中，由于地质情况的复杂、岩土工程理论的不完善、人为的因素等原因，致使基坑支护安全事故不断。

因此,基坑支护的监测工作,尤其是深基坑的变形监测工作就显得尤为重要。

它通过动态监测为实现信息化施工、动态设计和及时提供反馈和预警信息，是确保整个基坑工程的安全、稳定的重要手段。

2基坑变形监测的内容深基坑监测的主要内容有围护结构的水平位移监测、沉降监测、应力监测，及地下水位监测、护坡监测和周围环境监测等，一般通过设定监测项目的报警值来保障基坑施工和周边环境的安全。

在监测过程中，不仅要提供精确的监测数据，还应加强对基坑水文地质的了解与分析、基坑与周边相邻建筑物关系的分析研究。

2.1围护结构的监测(1)水平位移监测围护结构顶部水平位移是围护结构变形最直观的体现，是整个监测过程的重点。

围护结构变形是由于水平方向上基坑内外土体的原始应力状态改变而引起的地层移动。

基坑开挖时水平方向影响范围为1.5倍开挖深度，水平位移及沉降的监测控制点一般设置在基坑边2.5～3.0倍开挖距离以外的稳定区域。

变形监测点的布置和观测间隔应遵循以下原则：间隔5～8m布设1个变形监测点，在基坑阳角处、距周围建筑物较近处等重要部位适当加密布点。

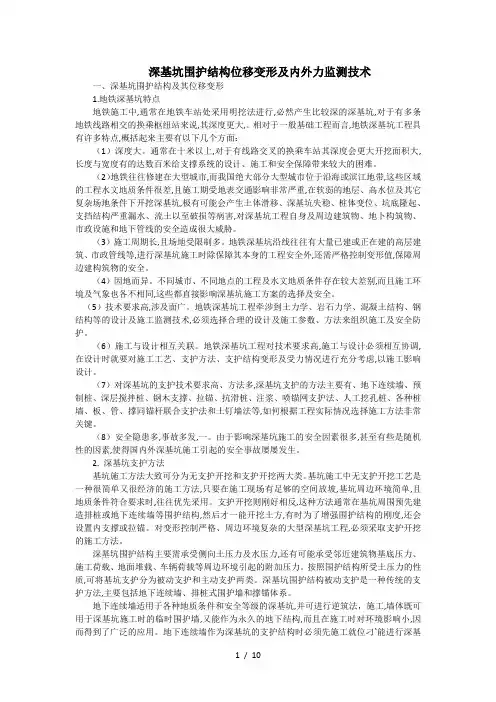

深基坑围护结构位移变形及内外力监测技术一、深基坑围护结构及其位移变形1.地铁深基坑特点地铁施工中,通常在地铁车站处采用明挖法进行,必然产生比较深的深基坑,对于有多条地铁线路相交的换乘枢纽站来说,其深度更大,。

相对于一般基础工程而言,地铁深基坑工程具有许多特点,概括起来主要有以下几个方面：（1）深度大。

通常在十米以上,对于有线路交叉的换乘车站其深度会更大开挖面积大,长度与宽度有的达数百米给支撑系统的设计、施工和安全保障带来较大的困难。

（2）地铁往往修建在大型城市,而我国绝大部分大型城市位于沿海或滨江地带,这些区域的工程水文地质条件很差,且施工期受地表交通影响非常严重,在软弱的地层、高水位及其它复杂场地条件下开挖深基坑,极有可能会产生土体滑移、深基坑失稳、桩体变位、坑底隆起、支挡结构严重漏水、流土以至破损等病害,对深基坑工程自身及周边建筑物、地卜构筑物、市政设施和地下管线的安全造成很大威胁。

（3）施工周期长,且场地受限制多。

地铁深基坑沿线往往有大量已建或正在建的高层建筑、市政管线等,进行深基坑施工时除保障其本身的工程安全外,还需严格控制变形值,保障周边建构筑物的安全。

（4）因地而异。

不同城市、不同地点的工程及水文地质条件存在较大差别,而且施工环境及气象也各不相同,这些都直接影响深基坑施工方案的选择及安全。

（5）技术要求高,涉及面广。

地铁深基坑工程牵涉到土力学、岩石力学、混凝土结构、钢结构等的设计及施工监测技术,必须选择合理的设计及施工参数、方法来组织施工及安全防护。

（6）施工与设计相互关联。

地铁深基坑工程对技术要求高,施工与设计必须相互协调,在设计时就要对施工工艺、支护方法、支护结构变形及受力情况进行充分考虑,以施工影响设计。

（7）对深基坑的支护技术要求高、方法多,深基坑支护的方法主要有、地下连续墙、预制桩、深层搅拌桩、钢木支撑、拉锚、抗滑桩、注浆、喷锚网支护法、人工挖孔桩、各种桩墙、板、管、撑同锚杆联合支护法和土钉墙法等,如何根据工程实际情况选择施工方法非常关键。

深基坑施工监测方案深基坑工程是由于场地有限、建筑要求或地下空间的需要等条件引起的工程形式。

深基坑施工属于地下施工，在施工期间，受力环境、土体变形、地下水位的变化等因素均会对施工造成影响。

因此，在深基坑施工中，需要进行一定的监测和管控措施，以降低施工风险。

本文将就深基坑施工监测方案进行探讨。

一、监测对象深基坑施工中，需要进行多项监测。

其中，监测对象主要包括：周边建筑物、挡土墙、支撑结构、地下水位、土体变形等。

周边建筑物：深基坑施工过程中，支护结构的载荷可能会对周边建筑物的承载力产生影响，因此需要采用不同的监测方法进行测量，以保证周边建筑物的安全性。

例如采用水平变形测量技术，追踪建筑物的水平变形情况；采用应力应变测量技术，监测建筑物的应变情况等。

挡土墙：挡土墙是深基坑施工的关键部分，其破坏会对施工造成影响。

因此，需对挡土墙进行一定的监测措施，例如采用水平变形测量、挡土墙内部应力应变测量等技术，确保挡土墙的安全性。

支撑结构：深基坑施工中，支撑结构起着桥梁的作用，因此其安全性至关重要。

支撑结构的监测需要兼顾不同监测技术，例如采用应力应变测量、变形测量等技术综合考虑，以确保支撑结构的安全性。

地下水位：地下水位是深基坑施工中需要重点关注的监测对象，它的变化可能会对施工造成直接影响。

因此，需要对地下水位进行实时监测，并及时调整支撑结构的支撑力度，以保障施工安全。

地下水位的监测通常采用液位计、电测和潜孔测压等技术。

土体变形：土体变形是深基坑施工过程中无法避免的问题。

其合理监测和处理，能够及时报警，有效避免施工风险的发生。

土体变形的监测通常采用变形监测技术，如支撑结构内测点、土壤应变测点等。

二、监测方法深基坑施工监测方法主要分为静态监测和动态监测两类。

静态监测：静态监测是指在施工期间或施工前后采用有限数目的测量点，通过周期性监测来评估基坑工程在整个施工周期内的受力环境和形变情况。

静态监测主要包括水平变形监测、变形监测和应力应变监测等。

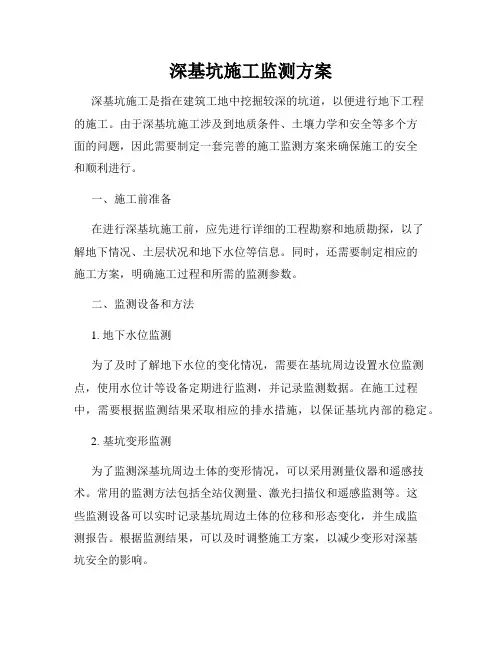

深基坑施工监测方案深基坑施工是指在建筑工地中挖掘较深的坑道，以便进行地下工程的施工。

由于深基坑施工涉及到地质条件、土壤力学和安全等多个方面的问题，因此需要制定一套完善的施工监测方案来确保施工的安全和顺利进行。

一、施工前准备在进行深基坑施工前，应先进行详细的工程勘察和地质勘探，以了解地下情况、土层状况和地下水位等信息。

同时，还需要制定相应的施工方案，明确施工过程和所需的监测参数。

二、监测设备和方法1. 地下水位监测为了及时了解地下水位的变化情况，需要在基坑周边设置水位监测点，使用水位计等设备定期进行监测，并记录监测数据。

在施工过程中，需要根据监测结果采取相应的排水措施，以保证基坑内部的稳定。

2. 基坑变形监测为了监测深基坑周边土体的变形情况，可以采用测量仪器和遥感技术。

常用的监测方法包括全站仪测量、激光扫描仪和遥感监测等。

这些监测设备可以实时记录基坑周边土体的位移和形态变化，并生成监测报告。

根据监测结果，可以及时调整施工方案，以减少变形对深基坑安全的影响。

3. 基坑周边建筑物的监测在深基坑施工过程中，需要密切关注周边建筑物的安全情况。

可以采用测量仪器和振动监测系统来监测周边建筑物的振动情况。

通过实时监测周边建筑物的振动变化，可以及时采取相应的措施来防止建筑物的受损。

三、监测结果处理和应对措施1. 数据分析和报告监测期间所采集到的数据需要进行统计和分析，以得出相应的结论。

监测报告应当清晰明了地陈述监测数据、变化趋势及其对施工安全的影响，并提出相应的建议和措施。

2. 应对措施根据监测结果和报告的分析，需要及时采取相应的措施来应对可能出现的问题。

比如，在地下水位上升时，可以增加排水量来维持基坑的稳定；在土体变形较大时，可以增加加固措施或调整施工工艺。

四、监测方案的调整和完善在施工过程中，如果监测结果发现有异常情况或超出了设计预期的范围，应及时调整监测方案，并完善施工措施。

监测方案的调整需要经过工程负责人和专业技术人员的评估，并及时通知相关人员进行相应的操作。

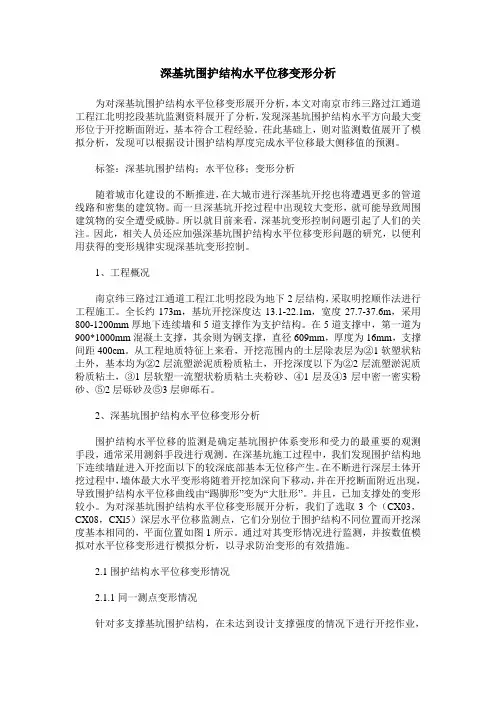

深基坑围护结构水平位移变形分析为对深基坑围护结构水平位移变形展开分析，本文对南京市纬三路过江通道工程江北明挖段基坑监测资料展开了分析，发现深基坑围护结构水平方向最大变形位于开挖断面附近，基本符合工程经验。

茌此基础上，则对监测数值展开了模拟分析，发现可以根据设计围护结构厚度完成水平位移最大侧移值的预测。

标签：深基坑围护结构；水平位移；变形分析随着城市化建设的不断推进，在大城市进行深基坑开挖也将遭遇更多的管道线路和密集的建筑物。

而一旦深基坑开挖过程中出现较大变形，就可能导致周围建筑物的安全遭受威胁。

所以就目前来看，深基坑变形控制问题引起了人们的关注。

因此，相关人员还应加强深基坑围护结构水平位移变形问题的研究，以便利用获得的变形规律实现深基坑变形控制。

1、工程概况南京纬三路过江通道工程江北明挖段为地下2层结构，采取明挖顺作法进行工程施工。

全长约173m，基坑开挖深度达13.1-22.1m，宽度27.7-37.6m，采用800-1200mm厚地下连续墙和5道支撑作为支护结构。

在5道支撑中，第一道为900*1000mm混凝土支撑，其余则为钢支撑，直径609mm，厚度为16mm，支撑间距400cm。

从工程地质特征上来看，开挖范围内的土层除表层为②1软塑状粘土外，基本均为②2层流塑淤泥质粉质粘土，开挖深度以下为②2层流塑淤泥质粉质粘土，③1层软塑一流塑状粉质粘土夹粉砂、④1层及④3层中密一密实粉砂、⑤2层砾砂及⑤3层卵砾石。

2、深基坑围护结构水平位移变形分析围护结构水平位移的监测是确定基坑围护体系变形和受力的最重要的观测手段，通常采用测斜手段进行观测。

在深基坑施工过程中，我们发现围护结构地下连续墙趾进入开挖面以下的较深底部基本无位移产生。

在不断进行深层土体开挖过程中，墙体最大水平变形将随着开挖加深向下移动，并在开挖断面附近出现，导致围护结构水平位移曲线由“踢脚形”变为“大肚形”。

并且，已加支撑处的变形较小。

为对深基坑围护结构水平位移变形展开分析，我们了选取3个（CX03，CX08，CXl5）深层水平位移监测点，它们分别位于围护结构不同位置而开挖深度基本相同的，平面位置如图1所示。

深基坑监测方案范文深基坑是指在建设高层建筑或地下结构时，需要进行深度挖掘并进行边坡支护的工程。

由于挖掘深度大、周围环境复杂，深基坑监测方案的制定及实施对确保施工安全和环境保护至关重要。

以下是一个深基坑监测方案的范文，供参考：一、项目背景和目标深基坑位于xx市中心，总建筑面积为xxx平方米，深度约为xx米。

在施工过程中，需要进行边坡支护、地下水位控制等工作，以确保施工安全和地下水环境不受影响。

本监测方案的目标是全面监测施工期间的基坑变形、地下水位变化等数据，并及时发现和解决潜在问题，确保工程安全顺利进行。

二、监测内容及方法1.基坑变形监测：使用自动全站仪对基坑周边进行定期监测，记录基坑变形情况，包括水平位移、垂直位移、沉降等数据。

2.边坡支护监测：对边坡支护结构进行监测，包括支撑桩、预应力锚杆等的应力和变形情况。

使用应力应变计、变形计等设备进行监测。

3.地下水位监测：在基坑周边埋设多个地下水位监测井，监测地下水位的变化情况。

使用水位计等设备进行监测。

4.地下水质监测：在基坑周边及附近居民区域设置多个地下水质监测点，监测地下水的化学成分和污染物含量。

使用水样采集仪器进行采样分析。

5.周边建筑物振动监测：对周边建筑物进行振动监测，以确保施工过程中对周边环境的影响。

三、监测频率及数据处理1.基坑变形监测：每周进行一次监测，连续监测至基坑施工完成。

数据通过软件处理，生成变形曲线和变形速率等分析结果，并根据阈值设定预警机制。

2.边坡支护监测：每天进行一次监测，连续监测至支撑结构拆除。

数据通过软件处理，生成应力变化曲线和变形曲线，分析结构的安全性。

3.地下水位监测：每天记录一次地下水位数据，连续监测至基坑回填完成。

数据通过软件处理，生成地下水位变化曲线和水位变化趋势分析。

4.地下水质监测：每月进行一次采样分析，连续监测至基坑回填完成。

数据通过实验室分析，生成地下水质的变化情况和趋势分析。

5.周边建筑物振动监测：施工期间持续进行监测，每次施工前后对周边建筑物进行振动监测，记录振动速度、振动加速度等数据。

深基坑工程基坑变形超预警研究分析与处置措施摘要：由于支护结构失稳、变形引起的地表沉陷，严重地影响着周围环境和邻近建筑物、地下管线以及地面道路的安全，通过大量的理论分析、试验研究和实地测试，从这些研究中可以归纳为两个主要问题;一是支护结构的位移;二是支护结构的稳定，本文通过实际案例，对基坑变形超预警研究分析及处置措施进行总结。

关键词：深基坑工程、基坑变形、变形超预警在深基坑施工过程中，基坑变形量为基坑工程安全风险分析与评估的关键指标，影响变形的因素比较复杂，基坑变形超预警值基坑的失稳形态归纳为两类：一、因基坑土体强度不足、地下水渗流作用而造成基坑失稳，包括基坑内外侧土体整体滑动失稳；基坑底土隆起；地层因承压水作用，管涌、渗漏等等。

二、因支护结构(包括桩、墙、支撑系统等)的强度、刚度或稳定性不足引起支护系统破坏而造成基坑倒塌、破坏。

基坑开挖时，由于坑内开挖卸荷，造成围护结构在内外压力差作用下产生位移，进而引起围护外侧土体的变形，造成基坑外土体或建(构)筑物沉降与移动。

变形表现主要体现为：围护墙体水平变形、围护墙体竖向变位、基坑底部隆起、地表沉降等。

变形控制的措施主要为：增加围护结构和支撑的刚度、增加围护结构的入土深度、加固基坑内被动区土体（加固方法有抽条加固、裙边加固及二者相结合的形式）、减小每次开挖围护结构处土体的尺寸和开挖支撑时间、通过调整围护结构深度和降水井布置来控制降水对环境变形的影响、基坑稳定控制、保证深基坑坑底稳定的方法有加深维护结构入土深度、坑底土体加固、坑内井点降水等措施、适时施作底板结构。

一、周边环境及变形情况1、基坑情况介绍拟建项目基坑面积约14230㎡，基坑总延长约507m。

围护结构北侧在铁路保护区范围采用800厚地下连续墙，其余区域采用钻孔灌注桩（桩径采用Ф850和Ф950）+三轴水泥土搅拌桩止水帷幕/双轴裙边加固、深坑加固+二道水平内支撑的围护体系。

基坑一般位置开挖深度为10.20m。

深基坑施工监测方案1. 简介深基坑施工是指在建筑工程中，为了满足特定的建设需求而挖掘较深的土方体，常常用于地下停车场、地铁站等工程。

由于深基坑的施工过程中存在一定的风险和安全隐患，因此需要制定相应的监测方案，以确保施工的安全和稳定。

2. 监测目标深基坑施工监测的主要目标是对基坑边界土层的变形和支护结构的变化进行实时监测，以及对施工过程中可能出现的地下水位变化进行监测。

通过监测数据的分析和处理，可以及时掌握施工过程中的变形和变化情况，提前采取相应的措施，确保施工的安全性和稳定性。

3. 监测方法3.1 地表测量法地表测量法是最常用的监测方法之一，该方法通过使用全站仪或者自动水准仪进行测量，对基坑周边地表的沉降和变形情况进行监测。

通过定期测量并比对测量结果，可以及时发现地表下陷和倾斜等问题，从而采取相应的补救措施。

3.2 支护结构监测法深基坑的施工中常常采用支护结构，如钢支撑、混凝土墙等，用于稳定挖掘的土方体。

支护结构监测法主要通过在支护结构上安装压力应力计、位移传感器等监测设备，实时监测支护结构的受力变化和变形情况。

通过对监测数据的分析，可以确定支护结构的稳定性，并及时采取措施加固或修复。

3.3 地下水位监测法地下水位的变化对于深基坑施工来说具有重要意义，因为地下水的变化可能导致土层的液化和基坑的失稳。

地下水位监测一般使用浮标式或压力式水位计进行监测，通过实时监测地下水位的变化，可以及时采取抽水或加固等措施，以确保施工过程中的安全。

4. 数据处理与分析深基坑施工监测数据量大、频率高，需要进行有效的数据处理和分析，以获取有价值的信息。

数据处理和分析的方法包括数据计算、数据插值、数据挖掘等，通过这些方法可以得出土层变形的趋势和规律，提前预测可能发生的问题，并及时采取相应的措施。

5. 安全措施与应急预案深基坑施工监测方案中还应包含相关的安全措施和应急预案，以应对可能发生的意外情况。

如在施工过程中，如果发现土层变形超出安全值，或者支护结构出现破损等情况，应立即采取紧急措施，确保施工现场的安全。

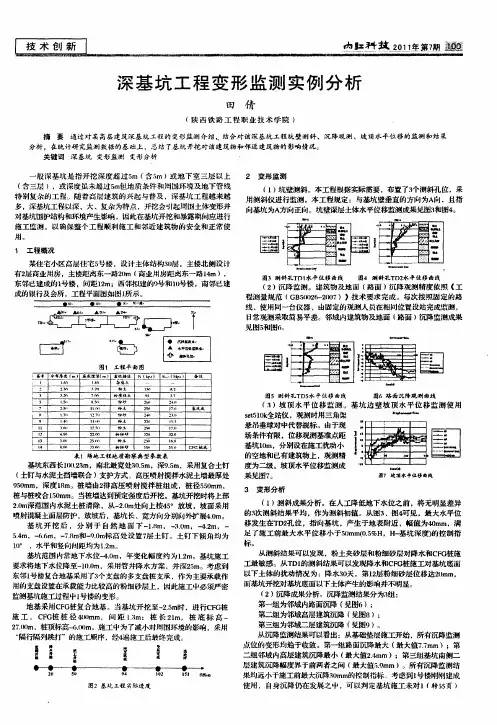

深基坑工程变形监测实例分析本文结合工程实例，在介绍深基坑变形监测的主要内容的基础上，从围护结构水平位移监测、周围建筑物沉降监测、锚索应用监测及周围环境监测等方面探讨了深基坑变形监测工作，为类似工程变形监测作参考。

标签：深基坑；变形监测；实例分析隨着我国城市进程的不断加快，建筑行业得到了进一步的发展，许多建筑空间逐渐向地下室发展，基坑的开挖深度越来越大，对深基坑工程的施工技术和施工质量要求也有所提高。

在深基坑工程施工中，由于受到地质条件、周边环境、降水不到位和施工环境等复杂因素的影响，基坑施工必然会影响到周围建筑物、地下设施和周围环境，因此，施工人员有必要加强深基坑工程变形监测工作，通过运行专业的仪器和各种方法对深基坑变形进行监测，能够准确掌握深基坑工程施工情况和预测基坑施工未来发展的趋势，对确保深基坑工程的质量安全具有重要的意义。

1基坑变形监测的内容深基坑监测的主要内容有围护结构的水平位移监测、沉降监测、应力监测，及地下水位监测、护坡监测和周围环境监测等，一般通过设定监测项目的报警值来保障基坑施工和周边环境的安全。

在监测过程中，不仅要提供精确的监测数据，还应加强对基坑水文地质的了解与分析、基坑与周边相邻建筑物关系的分析研究。

2.1围护结构的监测（1）水平位移监测围护结构顶部水平位移是围护结构变形最直观的体现，是整个监测过程的重点。

围护结构变形是由于水平方向上基坑内外土体的原始应力状态改变而引起的地层移动。

（2）沉降监测基坑围护结构的沉降多与地下水活动有关。

地下水位的升降使基底压力产生不同的变化，造成基底的突涌或下陷。

通常使用精密电子水准仪按水准测量方法对围护结构的关键部位进行沉降监测。

（3）应力监测基坑稳定状态下，侧壁受主动土压力，围护结构受被动土压力，主动土压力与被动土压力之间成动态平衡。

随着基坑的开挖，平衡被破坏，基坑将发生变形。

2.2周围环境监测（1）邻近建筑物沉降监测当软土地区开挖深基坑时，基坑周围土体塑性区比较大，土的塑性流动也比较大，土体从围护结构外侧向坑内和基底流动，因此地表产生沉降，这是沉降产生的主要原因。
