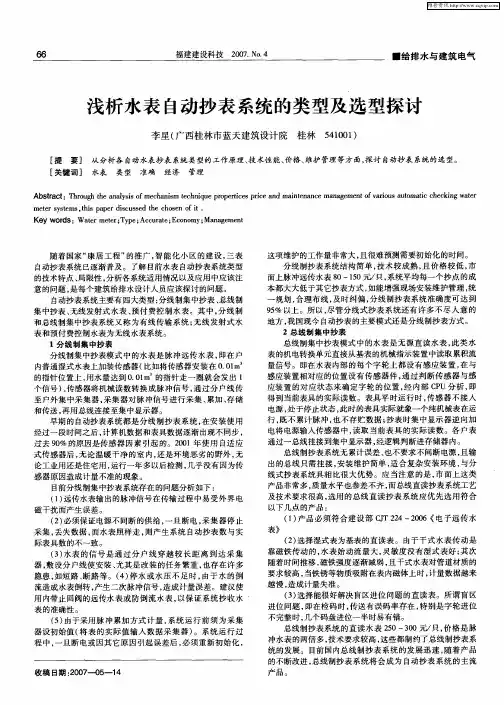

远程智能抄表网络系统（全自动）解决方案第一部分、前言目前我国居民住宅的水表、电、气表等能源计量表具大多都安装在室内，每月水、电、气表入户抄表收费给用户和抄表人员带来诸多不便。
为有效解决这些问题、提高效率和杜绝拖欠费用，将用户三表安装在户外的呼声越来越高，尤其对高层、豪华居住小区，这个问题就更显得突出和必要。
我们研制、开发的智能远传抄表系统，将全方位改变水、电、气等系统抄表、计费、收费、维护和管理的模式，使其更加科学化、规范化，大大节省了各管理部门整体的运行成本，有着巨大的经济效益和社会效益。
建设部在《2000年小康型城乡住宅科技产业工程城市示范小区规划设计导则》中已明确提出要“推广应用户外计量（含水、电、暖、燃气表）技术”；在《中国住宅产业发展纲要》中也明确提出要“实现方便查表，不干扰住户，使大量人工查表工作逐步过渡到数字化传送，开发智能化的水、电、气、热计量装置及接口箱柜。
……智能化计量装置的开发要达到计量准确、抗干扰能力强、稳定性与耐久性好，使用安全，防盗等基本要求。
”该系统具有：1、标准化的集成管理软件，使住户水表管理更加简洁、高效；2、提供了全新的管理概念；3、能实时查询各用户用表数据，调度部门可及时了解到整个网络不同区域的负荷状况，便于掌握负荷规律，确定最佳调度方案，减少社会资源浪费；4、从系统设计、产品支持、工程服务和售后服务提供了专业化的技术支持；5、体现了自来水用水收费公平性，消除了人为因素。
同时该系统的施工、安装、调试、使用、维护简单，且译码总线直读水表的机械尺寸与普通水表的规格一致，无需对水管的口径有特殊要求，而水表上保留机械读数可作为用户对系统读数有异议时的参考值。

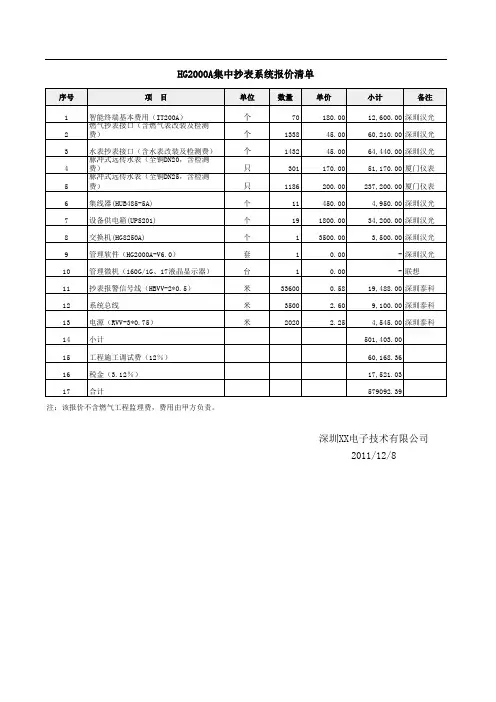

第二部分、系统设计一、运程智能网络抄表系统特点该方案是由表单元、链路单元、计算机主机和系统软件四部分组成。
表单元：直读远传水表；链路单元包括：集中器、中继器、采集器；计算机主机：办公计算机（自备）；系统软件：AMR智能抄表软件。

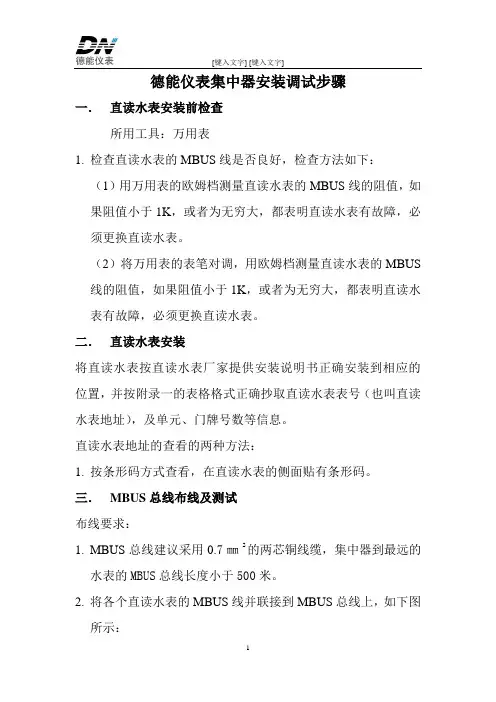

德能仪表集中器安装调试步骤一．直读水表安装前检查所用工具：万用表1.检查直读水表的MBUS线是否良好，检查方法如下：（1）用万用表的欧姆档测量直读水表的MBUS线的阻值，如果阻值小于1K，或者为无穷大，都表明直读水表有故障，必须更换直读水表。
（2）将万用表的表笔对调，用欧姆档测量直读水表的MBUS 线的阻值，如果阻值小于1K，或者为无穷大，都表明直读水表有故障，必须更换直读水表。
二．直读水表安装将直读水表按直读水表厂家提供安装说明书正确安装到相应的位置，并按附录一的表格格式正确抄取直读水表表号（也叫直读水表地址），及单元、门牌号数等信息。
直读水表地址的查看的两种方法：1.按条形码方式查看，在直读水表的侧面贴有条形码。
三．MBUS总线布线及测试布线要求：1.MBUS总线建议采用0.7㎜2的两芯铜线缆，集中器到最远的水表的MBUS总线长度小于500米。
2.将各个直读水表的MBUS线并联接到MBUS总线上，如下图所示：3. MBUS 总线千万不能短路.这点一定要注意，要求每接完一块表，及时用万用表检查一下MBUS 总线是否短路，及时排查短路故障。
水表1 水表2水表3直读水表接线图1接线端子直读水表MBUS 总线直读水表MBUS 线直读水表接线图MBUS 总线4.MBUS总线的节点一定要连接可靠，接好的节点一定要用绝缘胶带包扎好。
5.一个MBUS总线上最多挂接120块直读水表。
MBUS总线要用20mm的PVC穿线管加以防护，如“集中器安装箱内部安装布线图”所示。
四．MBUS总线整体测试该步骤是在MBUS总线全部布完后进行的最后检查。
1.MBUS总线短路检查。
用万用表从集中器一侧对MBUS总线进行测量，如短路，应立即进行排查。
2.MBUS总线断路检查。
将MBUS总线离集中器最远的地方短路，在集中器一侧测量MBUS总线是否短路，如果测量结果不是短路，则MBUS总线必定在某个地方处于断路状态，应找出断路点进行线路故障排除；如果测量到是短路，则MBUS 总线没有断路，测试完毕后将短路处断开，并用绝缘胶带包扎好。
长沙医学院能量计量（水、电）系统专业设计方案［2016.４．17]湖南长海科技发展股份有限公司目录能源计量(水、电）系统专业设计方案ﻩ错误!未定义书签。
一、项目概述ﻩ错误!未定义书签。
二、智能水电抄表系统解决方案ﻩ错误!未定义书签。
１、设计目标 (3)2、结构组网及原理..................................................................................错误!未定义书签。
3、设备描述..............................................................................................错误!未定义书签。
3。
1计费管理软件ﻩ错误!未定义书签。
3。
２M-ＢUS接口转换器ﻩ错误!未定义书签。
3.3区域管理器 (5)3．4系统供电要求ﻩ错误!未定义书签。
4、施工方案ﻩ9能源计量(水、电）系统专业设计方案一、项目概述现阶段楼宇三表（水、电）自动计费，已成为新型智能建筑的发展的趋势.长沙医学院作为一座现代化大型学术机构,如何合理解决的水、电、的数据采集、统计和费用收取，并对学院内所有的水、电能源进行统一管理,这些都是十分重要的问题。
特别是现代人的生活质量逐渐提高，如何利用高科技技术来保障学院的运营秩序不受影响，同时又能保证学院的工作能正常开展,解决的途径是必须要有一套合理的、可靠的、完善的系统方案。
二、智能水电抄表系统解决方案此项目智能抄表系统采用M-BUS技术,总成总线式网络系统.数据采集器收集生活水表及电表输出数字信号并记录数据，所记录的数据供抄表主机读取,抄表总线采用RVVＰ4*1。
5线缆.管理中心的计算机可对抄表主机内所有环境参数进行设置,控制抄表主机的数据采集，并读取抄表主机内的数据，进行必要的数据统计管理。
管理中心计算机与抄表主机间采用RS4８5串口进行通讯，全部用户信息数据库及网络信息数据库，同时具有网络安装、网络维护、监控等功能。
智能水表远程抄表(智能水表抄表系统方案) 智能水表远程抄表(智能水表抄表系统方案)1.引言1.1.目的1.2.范围1.3.定义2.系统概述2.1.系统结构2.2.功能模块2.2.1.智能水表2.2.2.远程抄表系统2.2.3.数据存储和分析2.2.4.用户端应用程序3.智能水表设计3.1.技术规格3.2.数据采集方式3.3.硬件设计3.4.软件设计4.远程抄表系统设计4.1.数据传输方式 4.2.数据安全性4.3.远程抄表策略 4.4.前端开发4.5.后端开发4.6.数据解析和存储5.数据存储和分析5.1.数据库设计5.2.数据存储策略5.3.数据分析方法6.用户端应用程序设计 6.1.用户界面设计 6.2.用户认证6.3.数据展示和查询6.4.报表7.系统部署和维护7.1.硬件部署7.2.软件部署7.3.系统维护8.风险评估和法律要求8.1.安全风险评估8.2.法律要求附录：附件1：智能水表技术规格附件2：数据库设计文档附件3：用户端应用程序界面设计附件4：系统部署和维护手册法律名词及注释：1.智能水表：指具有数据采集和远程抄表功能的水表。
2.远程抄表系统：指通过无线通信技术实现水表读数的系统。
3.数据存储和分析：指将采集到的水表数据存储至数据库，并进行数据分析的过程。
4.用户端应用程序：指供用户查询水表读数、报表等功能的应用程序。
5.数据库设计：指针对水表数据存储需求进行数据库结构设计的过程。
6.安全风险评估：指对系统的安全性进行评估和分析，识别系统可能存在的安全风险和威胁。
7.法律要求：指该系统在使用和部署过程中需要遵守的相关法律法规和政策要求。

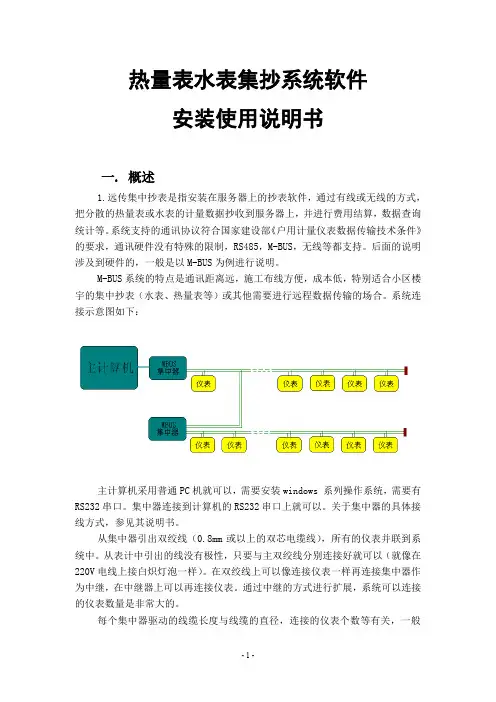

热量表水表集抄系统软件安装使用说明书一. 概述1.远传集中抄表是指安装在服务器上的抄表软件，通过有线或无线的方式，把分散的热量表或水表的计量数据抄收到服务器上，并进行费用结算，数据查询统计等。
系统支持的通讯协议符合国家建设部《户用计量仪表数据传输技术条件》的要求，通讯硬件没有特殊的限制，RS485，M-BUS，无线等都支持。
后面的说明涉及到硬件的，一般是以M-BUS为例进行说明。
M-BUS系统的特点是通讯距离远，施工布线方便，成本低，特别适合小区楼宇的集中抄表（水表、热量表等）或其他需要进行远程数据传输的场合。
系统连接示意图如下：主计算机采用普通PC机就可以，需要安装windows 系列操作系统，需要有RS232串口。
集中器连接到计算机的RS232串口上就可以。
关于集中器的具体接线方式，参见其说明书。
从集中器引出双绞线（0.8mm或以上的双芯电缆线），所有的仪表并联到系统中。
从表计中引出的线没有极性，只要与主双绞线分别连接好就可以（就像在220V电线上接白炽灯泡一样）。
在双绞线上可以像连接仪表一样再连接集中器作为中继，在中继器上可以再连接仪表。
通过中继的方式进行扩展，系统可以连接的仪表数量是非常大的。
每个集中器驱动的线缆长度与线缆的直径，连接的仪表个数等有关，一般达到1000m没问题。
每个集中器理论上可以连接的仪表可以到250个，为了提高抄表成功率以及在出现故障时便于进行故障查找和隔离，可以结合具体情况（如一个单元一个中继，所有的中继再连接起来），适当减少每个集中器所接的仪表。
为了减少功耗，防止打雷等串入干扰，平时不抄表时，最好把集中器电源关闭。
需要抄表时，再打开集中器电源。
2.当楼宇之间距离较远或仪表之间距离比较分散时,可采用无限GPRS网络进行无限抄表.只需将终端M-BUS 的RS232接口与无限DTU设备的RS232相连即可.用户抄表时可以通过Internet网络和一台计算机进行无限抄表.但无限抄表需支付GPRS 数据流量费用和Internet网的域名服务费用.二. 硬件配置1 应用环境软件环境：Windows 2000 /windows Xp硬件环境：应用环境由用户自行提供和维护。

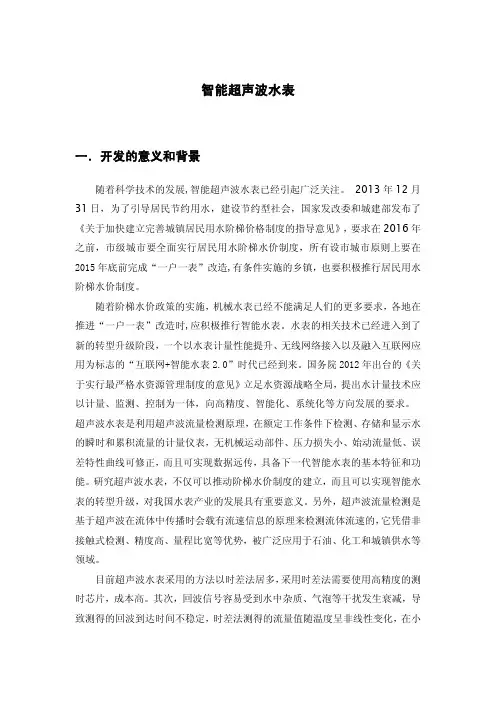

超声波流量计和水表介绍超声波流量计和水表是用于测量液体流量的仪器，它们在工业生产和民用水表计量中起到重要的作用。
本文将详细介绍超声波流量计和水表的原理、应用以及优势。
超声波流量计原理超声波流量计是利用超声波在流体中传播的特性来测量流量。
它包括发射器和接收器，发射器发出超声波脉冲，经过流体后被接收器接收。
根据超声波在流体中传播的速度和传播时间差，可以计算出流体的流速和体积流量。
应用超声波流量计广泛应用于石油、化工、电力、冶金等行业的流体流量测量。
它具有不易受流体性质变化影响、不易堵塞、精度高等优点，适用于各种液体介质的测量。
优势1.非侵入式测量：超声波流量计可以通过管道外壁进行测量，不需要直接接触流体，避免了对流体的污染和阻力的影响。
2.宽测量范围：超声波流量计可以测量各种介质的流量，包括液体、气体和蒸汽等。
3.高精度：超声波流量计的测量精度通常可以达到±1%。
4.可靠性高：超声波流量计采用非接触式测量，不易受介质腐蚀和堵塞等因素的影响，具有较长的使用寿命。
5.易于安装和维护：超声波流量计结构简单，安装方便，维护成本低。
水表原理水表是用来测量供水系统中的水量消耗的仪表。
常见的水表有机械式水表和电子式水表两种。
机械式水表通过叶片或涡轮的旋转来测量水流量，电子式水表则利用电磁感应或超声波等原理进行测量。
应用水表广泛应用于民用供水系统和工业用水计量中。
它可以精确记录每户或每个用户的用水量，为水费计算提供依据，也可以用于检测漏水和节约用水。
优势1.精确计量：水表采用先进的测量原理和技术，可以精确测量水流量，提供准确的用水数据。
2.高可靠性：水表经过严格的质量检测和标定，具有较高的可靠性和稳定性，长期使用不易出现故障。
3.节约用水：水表可以帮助用户了解自己的用水情况，促使用户节约用水，推动可持续发展。
4.自动抄表：电子式水表具有自动抄表功能，可以远程读取水表数据，提高抄表效率和减少人工成本。
超声波流量计和水表的比较测量原理超声波流量计利用超声波的传播速度和传播时间差来测量流速和体积流量，水表则通过机械叶片或涡轮的旋转来测量水流量。
连云港腾越电子科技有限公司LIANYUNGANG TENGYUE ELECTRONIC TECHNOLOGY CO.,LTD项目名称：张湾乡供水项目方案名称：超声水表远传系统方案生效日期：发布日期：文件编号：版本号：目录第一篇系统详细介绍 (3)目的 (3)二、现场调研 (3)1、现场安装环境 (3)2、过去半年数据统计分析 (4)3、现在存在问题 (6)4、产生问题的原因 (6)三、具体方案 (7)方案一（找问题） (7)方案二（确认问题） (10)方案三（解决问题） (10)第二篇安装施工 (12)一、水表的安装 (12)二、集中器安装 (14)第三篇售后服务 (16)1、日常维护 (16)2、保修条款 (16)3、售后服务承诺 (17)第一篇系统详细介绍目的1.解决分表用水量之和与总表用水量相差，在用水高峰期几个月分表与总表相差值最多高达1万多立方水以上。
给水局务公司带了严重的经济损失。
2.找到水表计量不准确原因，提出解决方法。
可以方便的在电脑上监控用水量、管道的瞬时流量，便于及时发现问题，及时解决问题。
二、现场调研为了能更好的了解现场情况，设计出更合理的方案，我司相关技术人员专程去施工现场了解实际情况，概述如下：1、现场安装环境机械表安装环境描述：该项目为农村自来水供应项目，每个村现已经安装一块DN50或DN40机械式水表，安装在每个村的自来水入村的管道上，入村的自来水管管道口径不同，有DN70、DN80、DN120、DN150等，所有管道与水表连接时都是通过变径完成，具体安装如下图1，从图中可以看出，水表安装时未满足相关标准要求（水表前预留大于水表口径10倍的直管段，水表后预留大于水表口径5倍的直管段），此种安装方式本身就影响水表计量精度。
图1总表安装方式环境描述：总管道为DN350口径，总管道上安装一只DN150机械远传水表，水表安装通过变径完成，安装在海州区自来水公司主管道上，在远程机械水表后端，安装了一块DN200口径的机械式水表，用于对比DN150机械远程水表读数，对比结果为DN150机械远程水表与DN200机械水表读数基本相同，可以初步排除机械远程水表计量不准确问题。
新装超声水表安装环境描述：客户提出要求，在入村的机械水表前端，总管道与分管道连接处安装一块新表，用于测试校准机械水表是否准确。
新表安装目前为止没有管井，需要从新切割管道，缩径安装新表。
2、过去半年数据统计分析经以上问题对抄表员手工所抄录的数据分析可以看出，分表用水量之和与总表用水量相差非常大，在夏季用水高峰期的几个月，每个月相差值高达1万多立方水，给水务公司带来的损失可想而知。
3、现在存在问题每个月每个村村头的水表用水量之和与总表用水量相差甚远，通过上面表格可以看出，最少一个月分别分表之和与总表读数相差一万多立方水。
村头安装的水表为机械表，无远传功能，需要每个月到现场抄表，耗费人力。
4、产生问题的原因经现场了解分析，判断水表计量不准可能原因如下：管道可能有存在漏水，造成分表之和远小于总表。
水表安装方式不正确，水表前后未预留直管道，造成水表计量不准确（按照相关标准要求，水表前预留大于水表口径10倍的直管道，水表后预留大于水表口径5倍的直管道）。
水表始动偏高，未能计量小于始动以下的流量，有部分用户偷水。
水表安装在村头地窖中，未加任何的防护，不排除用户在某一时间段把水表倒装，水表倒走。
由于部分村用户过多，在某一用水高峰期，水表的流速超过了水表最大量程点，造成计量不准确。
由于部分水表经常工作在最大量程下工作，水表机芯磨损严重，造成水表计量有误差。
无法远程抄表问题解决：更换我司具有远程功能的水表及相关设备。
三、具体方案针对以上出现的问题，我司相关技术人员经过讨论提出以下方案：方案一（找问题）具体实施方法：选择某一个村子，现场在机械式水表前端，总管道与分管道交接处选择一合适位置安装一块相同口径的超声水表，因为超声水表可以计量累计流量和瞬时流量，通过累计流量与机械式水表进行对比，判断机械式水表是否有计量误差。
通过瞬时流量监控管道每天不同时刻水的流速，判断是否在某一时刻存在超量程计量。
同时如果有人偷水故意把水表倒装，超声水表瞬时流量显示负数，可以判断有人偷水。
在主管道末端安装一块DN150口径超声波大表，通过此只大表数据与自来水公司的大表做对比，判断主管道是否有漏水现象。
系统中各设备连接拓扑图如下图：设定集中器半小时采集一次超声水表数据，连续测试一段时间，统计分析累计流量和瞬时流量，判断问题产生原因。
判断方法：①假如主管道上新装的DN150口径超声水表累计流量与水务短暂之前安装的DN150机械远传水表读数一致或者相差甚微，可以判定主管道无漏水现象，假如两只大表读数相差很大，可以判定主管道存在漏水现象。
②假如分管道上的超声水表累计流量与分管道上的机械水表计量数值相符，并且在测试期间内，管道流量保持在机械水表规定的流量内（大于最小流量点，小于最大流量点），可以推断产生水表计量不准的原因：主管道存在漏水现象。
有人之前偷水，在一个月的某一时间段，把水表故意倒装，造成水表计量出现误差。
注：安装我公司超声水表，通过主管道和分管道的用水量进行数据分析，可以推断出是否有漏水现象，并且超声水表可采集瞬时流量，若有人故意倒装水表，可以通过上传的数据发现，及时发现和解决偷水问题。
三、假如分管道上的超声水表累计流量与分管道上的机械水表计量数值不符，并且流速超过对应口径水表的测量范围，可以推断产生水表计量不准的原因：水表有时工作在小于始动或者大于过最大流量点的流量范围内，造成水表计量不准确。
之前的机械水表安装方式不正确，水表前应预留大于水表口径10倍的直管道，水表后应预留大于水表口径5倍的直管道。
机械水表机芯有磨损，造成计量不准确。
注：解决方法是更换量程比更大的超声水表，并且要根据流速匹配与管道合适口径的水表。
同时水表前后一定要预留符合标准要求的整流直管段。
方案二（确认问题）通过方案一可以判断水表计量不准确的部分原因，为了更好的确定原因，建议选择几个典型的村子，比如说用水量比较大的和用水量比较小的村子，安装4套超声水表，进一步查找确定原因。
方案三（解决问题）通过以上方案，找到了分表用水量之和远小于总表的具体原因，便可以根据具体原因，更换所有水表，从根本上解决问题，下图为所有水表施工拓扑图：按照上图所示，在每个村的主管道与分管道的入口处安装合适口径的超声水及集中器，每个集中器内有一张手机卡，通过中国移动网络把采集的累计流量和瞬时流量传送到服务器上，经过后台软件处理，直观方便的把每个水表的累计流量和瞬时流量展现在用户面前。
每个月到收费日时，抄表人员只需要从电脑中导出水表的累计流量，算出每只表该月份的用水量，所有表的用水量加在一起即是总用水量。
无需去现场一一抄表，减少了繁重的体力劳动，提高了效率。
安装在总管道上的DN150超声水表可以计算出水表总的用水量，同时通过该只水表的用水量可以核实自来水公司总表是否准确，核实主管道是否有漏水现象。
集中器定时把瞬时流量和累计流量上传到服务器上，通过集抄软件分析处理，把客户所需数据提取出来，展现在用户面前。
迅速而准确地实现超声水表联网抄表，方便而快捷查询各表的实时数据与历史数据。
自来水公司可节省大量的人力物力，并大大提高抄表率和准确性；由于可以查询各村的用水量和管道的瞬时流量，调度部门可及时了解到整个网络不同区域的负荷状况，便于掌握负荷规律，确定最佳调度方案。
而且智能抄表网络系统可以使多项工程服务共享总线，建立紧密的监测网络，降低客户投资，减少社会资源的浪费；第二篇安装施工一、水表的安装1、安装示意图2、安装步骤描述找到主管道与分管道连接处，从分管道距离主管道500mm处开始切割分管道，依次按照上图所示安装前缩径管道、前进水阀门、过滤器、整流直管道（大于水表10倍的水表口径）、超声水表、整流直管道（大于水表5倍的水表口径）、伸缩节、出水阀门、后缩径管道。
把水表的mbus总线与集中器mbus总连接到一起，不区分正负极。
3、安装要求超声水表所有部件（包括流量传感器部件，温度传感器部件和计算器部件）安装位置应避免曝晒、水淹、冰冻、化学和电磁污染，并方便拆装和抄表。
1、超声水表的安装1)安装前应彻底清洗系统管路，清除支管内的麻丝、砂石等杂物，以免造成流量计故障；2)表体水平或垂直安装；3)水流方向应与表体上的箭头标示方向致；4)前后管道直径要与表体口径相符；5)表体前应留大于10倍DN、表后应留大于8倍DN的直管段（DN为流量计的公称直径）；6)表前要安装过滤器，防止有异物卡死水表，造成计量不准确。
表前和表后都要安装阀门，便于以后维修更换水表。
2、温度传感器的安装1)温度传感器应安装在表体测温孔内，并打铅封；2)温度传感器引线不得随意增减、变更。
二、集中器安装1、安装接线示意图水表与集中器连接示意图具体接线定义信号传输若采用M-bus总线制，无极性之分，任意连接，信号线总长度不得超过400m；信号传输若采用RS-485总线制,要严格按照接线顺序接线，切勿把电源线与信号线混淆。
安装步骤描述集中器固定在离管井上岩20cm处，通过三个膨胀丝固定在墙壁上，天线置于集中器上端，用膨胀丝固定住。
若信号不好，可以移动天线，找到信号比较好的位置固定住。
3、安装要求1、安装GPRS监控设备的位置，应该有移动网络信号覆盖；2、安装在管井中时，集中器和天线要挂在管井墙壁上，避免设备因为管井积水而长期泡在水中。
3、如果采用外接电源的供电方式，设备安装的附近应有220V电源；注：1、GPRS无线集中器电池供电需选择配件：3.6V电池2节；2、GPRS无线集中器DC6V供电需选择配件：6V电源适配器。
第三篇售后服务1、日常维护1、超声水表安装使用后，应定期巡回检查超声水表的运行状况和电池电压是否正常；2、超声水表运行时间达到6年或虽不到6年但显示屏显示数据不清晰或电压显示“V”时，即应由专门技术人员更换电池，以免影响水表的正常工作；3、日期至电压显示界面保持激励触控区(按键)8秒进入查询模式，若第14屏显示“d 0000804”说明管道内非满管（或空管）。
2、保修条款超声水表自发货之日起整机一年内免费保修，终身维护,但下列情况导致的损坏则不予保修：1、表体的各部件封印标志被开启、破坏；2、表体的各部件被人为破坏；3、表体的各部件遭受曝晒、水淹、冰冻和化学污染；4、安装前未清理管道或管道内杂质过多，导致流量传感器损坏；5、温度传感器引线被扯断，或显示器过度转动导致流量传感器引线扯断；6、因未选用适合的产品型号而造成的故障和损害。
注：超声水表电池应由专人更换，用户不得自行更换。
如出现欠压情况可与厂家直接联系。
