教学课件：第五章-核电厂的严重事故
严格遵守安全规定
核电厂工作人员必须严格 遵守安全规定，确保操作 过程的安全性。
提高员工安全意识
通过培训和教育，提高员 工的安全意识和应对突发 事件的能力。
应急预案
制定应急预案

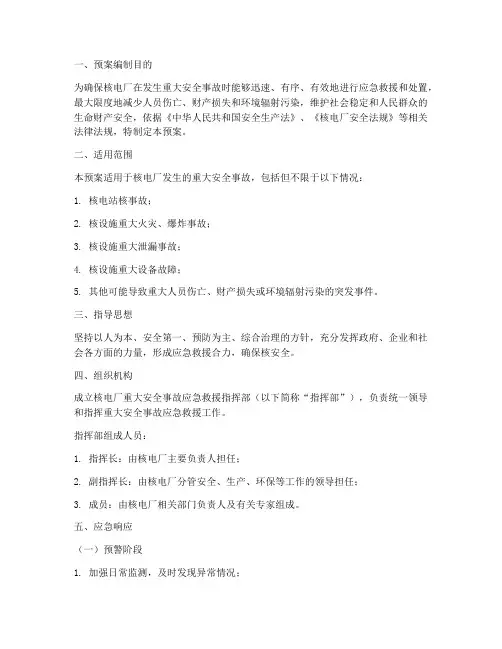

针对可能发生的核电厂严 重事故，制定详细的应急 预案。
建立应急响应队伍
组建专业的应急响应队伍， 负责事故发生后的紧急处 理和救援工作。
严重事故的管理和应对措 施
为了应对核电厂严重事故，需 要采取一系列的管理和应对措 施。这些措施包括早期预警、 应急响应、疏散和救援等，旨 在减轻事故后果并保护公众和 环境安全。
展望
01
未来核安全改进的方向
随着核能技术的发展和核安全要求的提高，未来核安全改进的方向包括
提高反应堆设计的安全性、加强核设施的监管和监测、提高应急响应能
心理压力
事故产生的恐慌、焦虑和不确定性对受影响人群造成巨大的心理压力，可能导致 创伤后应激障碍等心理疾病。
对环境的影响
辐射污染
核事故释放的放射性物质可能污染水源、土壤、植被等环境 要素，影响生态平衡和生物多样性。
长期环境修复
需要长期的环境监测和清理工作，以降低核事故对环境的长 期影响。
对社会的影响

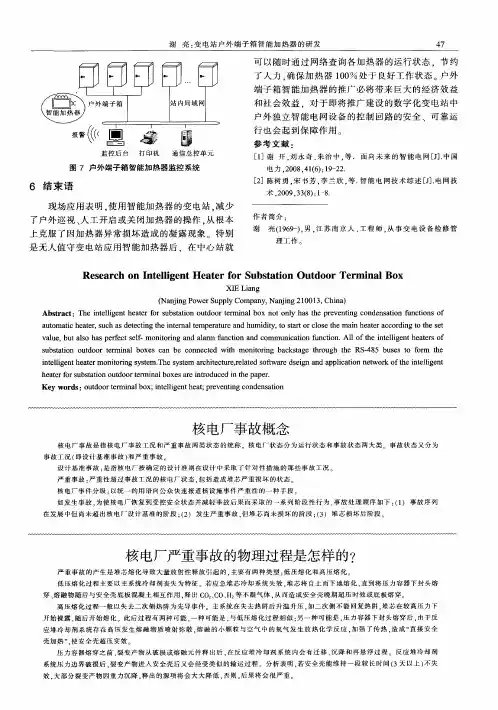

严重事故的起因和过程
核电厂严重事故通常由反应堆 冷却剂系统失效或失去外部电 源引发。这些事件可能导致反 应堆堆芯过热、熔化，进而引 发蒸汽爆炸和放射性物质释放 。
严重事故的后果和影响
核电厂严重事故可能导致放射 性物质释放到环境中，对人类 健康和环境造成严重影响。这 些影响包括急性辐射病、长期 健康影响以及生态系统的破坏 。
定期演练
对应急预案进行定期演练， 提高应急响应队伍的实战 能力和协调配合能力。
核反应堆安全分析考试重点
核反应堆安全分析DBA：设计基准事故LOFA：失流事故：反应堆在运行中因主泵动力电源或机械故障被迫停转，使冷却剂流量下降，冷却剂流量与堆功率失配，导致堆芯燃料包壳温度迅速上升。
缓解因素：主泵惰转特性（增大主泵惰转流量仍有可能）；快速停堆功能（改进余地已很小）。
LOCA：失水事故或冷却剂丧失事故：反应堆主回路压力边界产生破口或发生破裂，一部分或大部分冷却剂泄漏的事故。

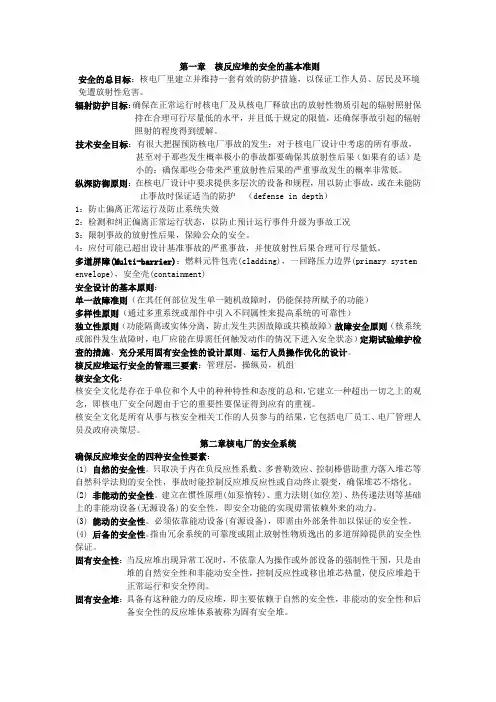

PSA：概率安全评价法知识要点：第一章核反应堆安全的基本原则1. 目前投入商业运行的有哪些堆型？有无熔盐堆？（1）压水堆（2）重水堆：秦山三期引进加拿大的CANDU6重水堆；（3）沸水堆（4）高温气冷堆：60万千瓦高温气冷堆核电站技术方案正式跨入商用阶段？2. 核安全总目标？总目标：在核电厂里建设并维持一套有效的防护措施，以保证工作人员、居民及环境免遭放射性危害。
辅助目标：（1）辐射安全目标：确保在正常运行时从核电站释放出的放射性物质引起的辐射照射保持在合理可行尽量低的水平；（2）技术安全目标：有很大把握预防事故的发生，确保核电厂设计中考虑的所有事故放射性后果是小的，确保严重事故发生的概率非常低。
3. 设计基准事故（DBA）（事故工况）是什么？（4）核动力厂按确定的设计准则在设计中采取了针对性措施的那些事故工况，并且该事故中燃料的损坏和放射性物质的释放保持在管理限值以内。
4. 纵深防御原则（1-P40）包括三道设计防御措施：①考虑对事故的预防，为核电站建立一套质量保证和安全标准；②防止运行中出现的偏差发展成为事故，由可靠保护装置和系统完成；③限制事故引起的放射性后果，以保障公众的安全。
④对每个核电站制定应急计划。
（1）纵深防御的出发点：保证有足够深度防御瑕疵、故障和错误的能力，使之不增加事故危害的风险。
（2）纵深防御的应用：纵深防御的五个层次：预防、检测、保护、缓解、应急；多道实体屏障：燃料包壳、冷却剂系统压力边界、安全壳；（3）纵深防御的执行要求：用于所有阶段、所有时间，同时具备所有防御层次；采用可靠的保护装置，安全系统的自动触发，运行人员的行动，提供设备和规程。
《核电厂事故》PPT课件
精选课件
13
安全屏障与关键安全功能之间的关系
精选课件
14
5.1 概述
5. 1. 3 功能恢复导则最佳恢复和关键安全功能恢复之间的关系
3.关键安全功能状态树
关键安全功能状态树是用来引导操纵员对核电广安全功能状态进行系 统性诊断的系统。
（1 ）结构
①整个安全功能状态树由六个具有树结构的状态树串接组成，由CSF1 ～ CSF-6 。每个状态树对应一个关键安全功能，负责对该安全功能 的状态进行诊断。
精选课件
11
5.1 概述
5. 1. 3 功能恢复导则最佳恢复和关键安全功能恢复之间的关系
1. 最佳恢复和关键安全功能恢复之间的关系 ➢关键安全功能状态树的诊断是与最佳恢复规程的执行相并行。
➢只有当应急母线上有电且安全功能状态树诊断出某个关键安全功能
遭到严重破坏时才中断最佳恢复导则的执行，转而执行相关的功能恢 复导则。
精选课件
3
5.1 概述
2. 三哩岛事故后应急运行规程的特点 三哩岛事故后的应急运行规程主要是面向征兆的规程，或叫征兆定向 （也叫状态导向）的规程，其主要特点为： (1 ）根据征兆边处置边诊断。 (2 ）判明事故原因后，进行对症处置。 (3 ）增加了关键安全功能定向的处置规程，在失去关键安全功能时， 首先要采取措施恢复关键安全功能。 (4 ）对多重故障有较好的处置效果。
➢当相应的安全功能有所恢复后，再退出功能恢复导则，继续执行原 来中断的最佳恢复导则。
➢功能恢复规程中处理安全功能严重破坏的规程的优先级要比大多数 最佳恢复导则的优先级高。
精选课件
12
5.1 概述
5. 1. 3 功能恢复导则最佳恢复和关键安全功能恢复之间的关系 2. 关键安全功能（CSF） (1 ）次临界度 (2 ）堆芯冷却 (3 ）二回路热阱 (4 ）压力边界完整 (5 ）安全壳完整 (6 ）冷却剂装量
核安全综合知识第五六章核与辐射安全安全文化
47
第三节纵深防御
④纵深防御在运行中的实施方法 1．运行限值和条件 2．运行规程 3．堆芯管理和燃料装卸 4．人员资格和培训 5．维修、在役试验、捡查和监督 6．应急准备
48
第三节纵深防御
1．运行限值和条件 •运行限值和条件事先制定好 •须经核安全当局评价和批准 •对人员培训使之清楚限值和条件 •根据经验返馈对其定期审查和修改
核安全的基本技术原则 涉及到下述15个方面
56
第四节核安全的基本技术原则
①安全分级 ②设备鉴定 ③构筑物、系统和部件的可靠性设计 ④火灾和爆炸 ⑤其他内部灾害 ⑥外部事件 ⑦运行要求和限制 ⑧设计基准事故
57
第四节核安全的基本技术原则
⑨ 严重事故 ⑩ 采用经过验证的工程实践 ⑪ 应用经验返馈和安全研究成果 ⑫ 安全评价及独立验证 ⑬ 老化 ⑭ 优化运行人员操作的设计 ⑮ 辐射防护
60
第四节核安全的基本技术原则
3．构筑物、系统和部件的可靠性设计 -考虑发生共因故障的可能性 -考虑“故障安全设计原则”（自动进入安全
状态） -考虑“单一故障准则” -考虑“多重性原则” -考虑独立性 见244页
61
第四节核安全的基本技术原则
故障安全设计原则 “ 系统或部件发生故障时核设施能在无须 任何触发动作的条件下进入有利于安全的 状态的设计原则” （国防科技名词大典）
29
•设计基准事故 •严重事故 ·采用经验证的工程实践 •应用经验反馈和安全研究成果 ·安全评价及其独立验证 •老化 ·优化运行人员操作的设计 •辐射防护（详见第四节）
30
第二节核与辐射安全的基本原则
②辐射防护基本原则 •实践的正当性 •辐射防护最优化 •个人剂量限制
31
第二节核与辐射安全的基本原则
第三节纵深防御
④纵深防御在运行中的实施方法 1．运行限值和条件 2．运行规程 3．堆芯管理和燃料装卸 4．人员资格和培训 5．维修、在役试验、捡查和监督 6．应急准备
48
第三节纵深防御
1．运行限值和条件 •运行限值和条件事先制定好 •须经核安全当局评价和批准 •对人员培训使之清楚限值和条件 •根据经验返馈对其定期审查和修改
核安全的基本技术原则 涉及到下述15个方面
56
第四节核安全的基本技术原则
①安全分级 ②设备鉴定 ③构筑物、系统和部件的可靠性设计 ④火灾和爆炸 ⑤其他内部灾害 ⑥外部事件 ⑦运行要求和限制 ⑧设计基准事故
57
第四节核安全的基本技术原则
⑨ 严重事故 ⑩ 采用经过验证的工程实践 ⑪ 应用经验返馈和安全研究成果 ⑫ 安全评价及独立验证 ⑬ 老化 ⑭ 优化运行人员操作的设计 ⑮ 辐射防护
60
第四节核安全的基本技术原则
3．构筑物、系统和部件的可靠性设计 -考虑发生共因故障的可能性 -考虑“故障安全设计原则”（自动进入安全
状态） -考虑“单一故障准则” -考虑“多重性原则” -考虑独立性 见244页
61
第四节核安全的基本技术原则
故障安全设计原则 “ 系统或部件发生故障时核设施能在无须 任何触发动作的条件下进入有利于安全的 状态的设计原则” （国防科技名词大典）
29
•设计基准事故 •严重事故 ·采用经验证的工程实践 •应用经验反馈和安全研究成果 ·安全评价及其独立验证 •老化 ·优化运行人员操作的设计 •辐射防护（详见第四节）
30
第二节核与辐射安全的基本原则
②辐射防护基本原则 •实践的正当性 •辐射防护最优化 •个人剂量限制
31
第二节核与辐射安全的基本原则
第5章 核电厂事故
5.1 概述
5. 1. 3 功能恢复导则最佳恢复和关键安全功能恢复之间的关系 3.关键安全功能状态树 （2）安全状态的诊断参数及其判据 ①次临界度：核功率、中间量程启动率、源量程启动率。 ②堆芯冷却：反应堆堆芯出口温度、反应堆冷却剂过冷度、反应堆冷却泵 运行状态、压力容器水位。 ③二回路热阱：蒸汽发生器水位、总给水流量、主蒸汽压力。 ④压力边界完整：反应堆冷却剂的冷却率、反应堆冷却剂冷段温度、反应 堆冷却剂系统压力。 ⑤安全壳：安全完压力、安全壳地坑水位、安全壳放射性水平。 ⑥冷却剂装量：稳压器水位、压力容器水位。
5.1 概述
5. 1. 3 功能恢复导则最佳恢复和关键安全功能恢复之间的关系 3.关键安全功能状态树 （1 ）结构 ③每个状态树只有一个入口，但可有若干个出口，代表各种不同的安 全状态，去启动一个特定的功能恢复规程。但是在核电厂实际运行时 的确定时间内，每通过一次状态树，它只判断出一个确定的状态，也 就是说每个状态树只有一个确定的出口。
5.2 未紧急停堆的预期瞬变（ATWS)
5. 2. 1 概述 未紧急停堆的预期瞬变事件的三种类型 2. 由反应性骤增而引起的 （1）不可控的硼稀释 （2）次临界状态下的控制棒抽出 （3）功率运行状态下控制棒抽出 （4）落棒 （5）失效环路的启动
5.2 未紧急停堆的预期瞬变（ATWS)
5. 2. 1 概述 未紧急停堆的预期瞬变事件的三种类型 3. 丧失二次热阱而引起的 （1）丧失给水； （2）丧失负荷。 其中，丧失负荷是这类未紧急停堆的预期瞬变事件中最有特点的事 故，也是整个未紧急停堆的预期瞬变事件中最典型最有特点的事故。
功能恢复导则是指在应急运行状态中，执行以征兆为基础的与安全功 能相关的对策的导则。
当核电厂发生事故（含多重故障及单一故障）使核电厂的某些关键安 全功能受到威胁与破坏，此时可以根据征兆判断出正在受到威胁与破 坏的安全功能，然后遵照相应的功能恢复导则（或功能恢复规程FRP ） 去恢复这部分安全功能，使核电厂恢复到安全状态。
核电厂的严重事故
低压熔堆：❖以快速卸压的大、中破口失水事故为先导
❖并发ECCS的注射功能或再循环功能失效 ❖ 堆芯裸露和熔化，锆+水蒸汽—〉氢气 ❖ 堆芯水位下降到下栅格板以后，堆芯支撑结构失效，熔
融堆芯跌入下腔室水中，—〉蒸汽 ❖ 压力容器在低压下熔穿(p<3.0MPa)，熔融堆芯落入堆
坑，并与地基混凝土反应—〉向安全壳释放H2,CO,CO2 等不凝气体 ❖ 安全壳可能破损：
15.安全壳内裂变产物放出 (Ex-Vessel Fission Product Release)
16.安全壳内裂变产物沉积 (Ex-Vessel Fission Production Deposition)
17. 核裂变产物在环境中的放出 10
5.1 严重事故过程和现象
严重事故研究主要参与国或地区和机构 美国、日本、英国、德国、加拿大、意大利、瑞士、 瑞典、韩国、台湾、芬兰、俄国、法国、欧共体等
3
核电厂的严重事故--内容要点
定性分析压水堆的严重事故过程及现象，压水堆 严重事故的操作管理。
1. 严重事故过程和现象 2. 堆芯熔化过程 3. 压力容器内的过程 4. 安全壳内过程 5. 严重事故管理 6. 核事故应急管理 7. 典型严重事故分析
44
5.1 严重事故过程和现象
压水堆堆芯熔化过程：高压熔堆、低压熔堆
不凝气体聚集持续晚期超压(3-5d)导致破裂或贯穿件失效 熔融堆芯烧穿地基
5
5.1 严重事故过程和现象
高压熔堆：堆芯冷却不足为先导条件
如失去二次侧热阱事件、小小破口失水事故
➢ 高压熔堆特点 ❖ 高压堆芯熔化过程进展相对较慢，约为小时量级，因 为有比较充裕的干预时间； ❖ 燃料损伤过程是随堆芯水位缓慢下降而逐步发展的， 对于裂变产物的释放而言，高压过程是“湿环境”， 气溶胶离开压力容器前有比较明显的水洗效果； ❖ 压力容器下封头失效时刻的压力差，使高压过程后 堆芯熔融物的分布范围比低压过程的更大，并有可能 造成完全壳内大气的直接加热。因而，高压熔堆过程具 有更大的潜在威胁。
❖并发ECCS的注射功能或再循环功能失效 ❖ 堆芯裸露和熔化，锆+水蒸汽—〉氢气 ❖ 堆芯水位下降到下栅格板以后，堆芯支撑结构失效，熔
融堆芯跌入下腔室水中，—〉蒸汽 ❖ 压力容器在低压下熔穿(p<3.0MPa)，熔融堆芯落入堆
坑，并与地基混凝土反应—〉向安全壳释放H2,CO,CO2 等不凝气体 ❖ 安全壳可能破损：
15.安全壳内裂变产物放出 (Ex-Vessel Fission Product Release)
16.安全壳内裂变产物沉积 (Ex-Vessel Fission Production Deposition)
17. 核裂变产物在环境中的放出 10
