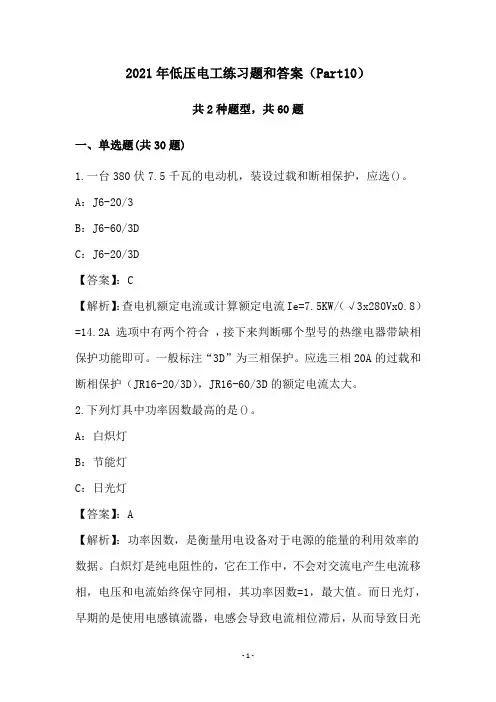

2021年低压电工练习题和答案(Part10)共2种题型,共60题一、单选题(共30题)1.一台380伏7.5千瓦的电动机,装设过载和断相保护,应选()。
A:J6-20/3B:J6-60/3DC:J6-20/3D【答案】:C【解析】:查电机额定电流或计算额定电流Ie=7.5KW/(√3x280Vx0.8)=14.2A 选项中有两个符合,接下来判断哪个型号的热继电器带缺相保护功能即可。
一般标注“3D”为三相保护。
应选三相20A的过载和断相保护(JR16-20/3D),JR16-60/3D的额定电流太大。
2.下列灯具中功率因数最高的是()。
A:白炽灯B:节能灯C:日光灯【答案】:A【解析】:功率因数,是衡量用电设备对于电源的能量的利用效率的数据。
白炽灯是纯电阻性的,它在工作中,不会对交流电产生电流移相,电压和电流始终保守同相,其功率因数=1,最大值。
而日光灯,早期的是使用电感镇流器,电感会导致电流相位滞后,从而导致日光灯功率因数降低,通常是0.85左右。
现在的日光灯,一般采用电子镇流器,功率因数虽然提高很多,但是始终小于1,通常是0.95~0.98左右。
如果是黑心企业生产的,他们会在线路上节省很多该用不用的元件,会导致功率因数更低,通常只有0.92左右。
节能灯,实际上是采用电子镇流器的小型化的日光灯。
所以参照前面的即可。
注意:功率因数,不同于电灯的发光效率。
发光效率,是同样的电能灯泡可以发出的光的强度。
因为日光灯、节能灯的发光效率远远高于白炽灯,也就是说,同样的光亮,日光灯节能灯的耗电要小很多,所以,我们提倡少用白炽灯。
3.引起电光性眼炎的主要原因是()。
A:红外线B:可见光C:紫外线【答案】:C【解析】:电光性眼炎多在电焊或气焊时,由电弧与溶化金属产生的紫外线照射后引起;也可由紫外线消毒、太阳灯照射等所致;亦有在冰川、高原、雪地、海面、沙漠等地工作,因受阳光照射后反射之紫外线所伤者,故又名雪盲。
致伤的紫外线波长范围在320~350nm之间。

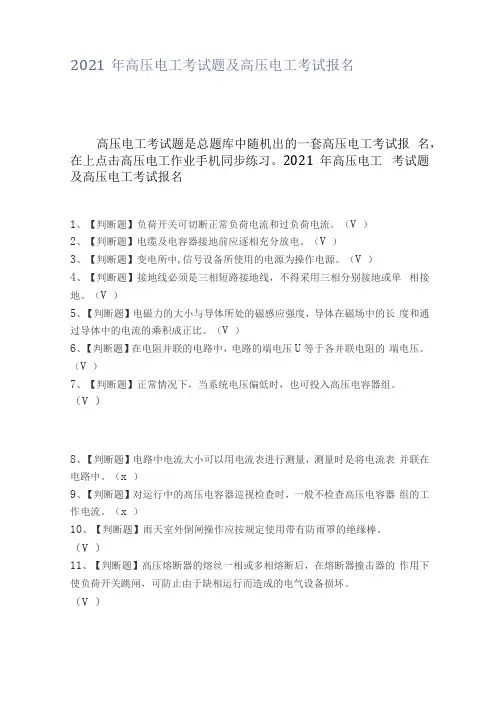

2021年高压电工考试题及高压电工考试报名高压电工考试题是总题库中随机出的一套高压电工考试报名,在上点击高压电工作业手机同步练习。
2021年高压电工考试题及高压电工考试报名1、【判断题】负荷开关可切断正常负荷电流和过负荷电流。
(V )2、【判断题】电缆及电容器接地前应逐相充分放电。
(V )3、【判断题】变电所中,信号设备所使用的电源为操作电源。
(V )4、【判断题】接地线必须是三相短路接地线,不得采用三相分别接地或单相接地。
(V )5、【判断题】电磁力的大小与导体所处的磁感应强度,导体在磁场中的长度和通过导体中的电流的乘积成正比。
(V )6、【判断题】在电阻并联的电路中,电路的端电压U等于各并联电阻的端电压。
(V )7、【判断题】正常情况下,当系统电压偏低时,也可投入高压电容器组。
(V )8、【判断题】电路中电流大小可以用电流表进行测量,测量时是将电流表并联在电路中。
(x )9、【判断题】对运行中的高压电容器巡视检查时,一般不检查高压电容器组的工作电流。
(x )10、【判断题】雨天室外倒闸操作应按规定使用带有防雨罩的绝缘棒。
(V )11、【判断题】高压熔断器的熔丝一相或多相熔断后,在熔断器撞击器的作用下使负荷开关跳闸,可防止由于缺相运行而造成的电气设备损坏。
(V )12、【判断题】磁力线上某点的切线方向就是该点磁场的方向。
13、【判断题】继电器是一种在其输入物理量(电气量或非电气量)达到规定值时,其电气输出电路被接通的自动装置。
(x ) 几个不等值的电阻串联,每个电阻中通过的电流不相等。
保护电压互感器的高压熔断器额定电流一般小于或等于 高压电容器组断电后,若需再次合闸,应在其断电3分钟后 继电保护只需要可靠性,不需要灵敏性。
(x ) 当变压器过负载时,会发出很高且沉重的嗡嗡声。
变压器运行巡视应检查储油柜和充油绝缘套管内油面的 高度和封闭处有无渗漏油现象,以及油标管内的油色。
(V )20、【判断题】电路发生短路时,电路中的电流将比通路时大很多倍。

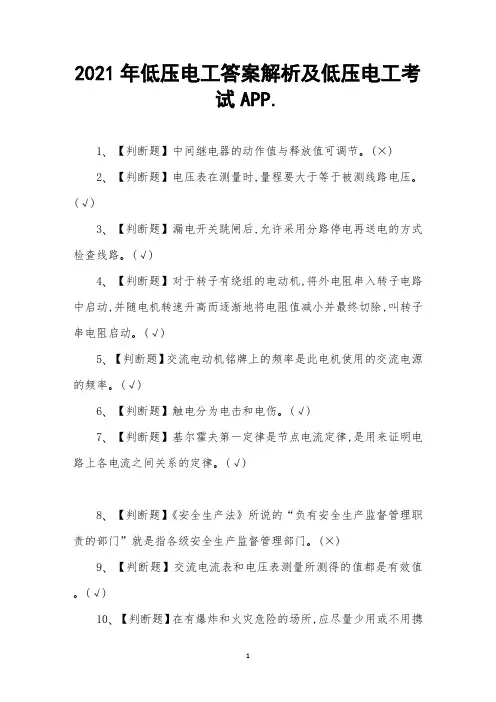

2021年低压电工答案解析及低压电工考试APP.1、【判断题】中间继电器的动作值与释放值可调节。(×)2、【判断题】电压表在测量时,量程要大于等于被测线路电压。(√)3、【判断题】漏电开关跳闸后,允许采用分路停电再送电的方式检查线路。(√)4、【判断题】对于转子有绕组的电动机,将外电阻串入转子电路中启动,并随电机转速升高而逐渐地将电阻值减小并最终切除,叫转子串电阻启动。(√)5、【判断题】交流电动机铭牌上的频率是此电机使用的交流电源的频率。(√)6、【判断题】触电分为电击和电伤。(√)7、【判断题】基尔霍夫第一定律是节点电流定律,是用来证明电路上各电流之间关系的定律。(√)8、【判断题】《安全生产法》所说的“负有安全生产监督管理职责的部门”就是指各级安全生产监督管理部门。(×)9、【判断题】交流电流表和电压表测量所测得的值都是有效值。(√)10、【判断题】在有爆炸和火灾危险的场所,应尽量少用或不用携带式、移动式的电气设备。(√)11、【判断题】电缆保护层的作用是保护电缆。(√)12、【判断题】RCD的额定动作电流是指能使RCD动作的最大电流。(×)13、【判断题】特种作业人员必须年满20周岁,且不超过国家法定退休年龄。(×)14、【判断题】电气安装接线图中,同一电器元件的各部分必须画在一起。(√)15、【判断题】日常电气设备的维护和保养应由设备管理人员负责。(×)16、【判断题】额定电压为380V的熔断器可用在220V的线路中。(√)17、【判断题】旋转电器设备着火时不宜用干粉灭火器灭火。(√) 18、【判断题】电机在检修后,经各项检查合格后,就可对电机进行空载试验和短路试验。(√)19、【判断题】黄绿双色的导线只能用于保护线。(√)20、【判断题】分断电流能力是各类刀开关的主要技术参数之一。(√)21、【单选题】运输液化气,石油等的槽车在行驶时,在槽车底部应采用金属链条或导电橡胶使之与大地接触,其目的是( )。(B) A、中和槽车行驶中产生的静电荷B、泄漏槽车行驶中产生的静电荷。

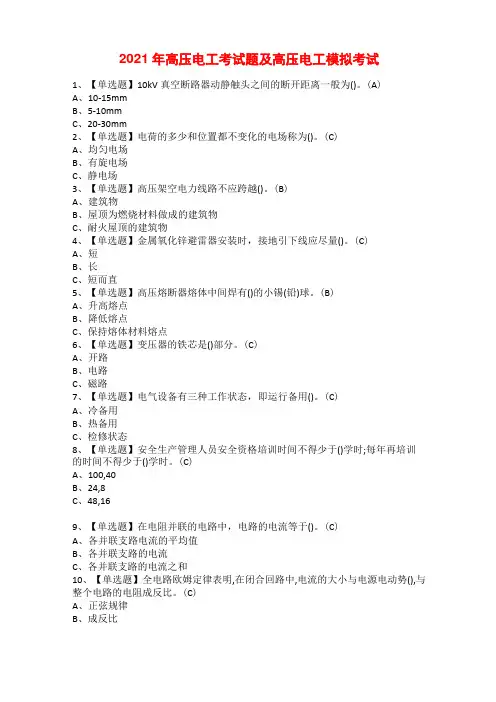

2021年高压电工考试题及高压电工模拟考试1、【单选题】10kV真空断路器动静触头之间的断开距离一般为()。
(A)A、10-15mmB、5-10mmC、20-30mm2、【单选题】电荷的多少和位置都不变化的电场称为()。
(C)A、均匀电场B、有旋电场C、静电场3、【单选题】高压架空电力线路不应跨越()。
(B)A、建筑物B、屋顶为燃烧材料做成的建筑物C、耐火屋顶的建筑物4、【单选题】金属氧化锌避雷器安装时,接地引下线应尽量()。
(C)A、短B、长C、短而直5、【单选题】高压熔断器熔体中间焊有()的小锡(铅)球。
(B)A、升高熔点B、降低熔点C、保持熔体材料熔点6、【单选题】变压器的铁芯是()部分。
(C)A、开路B、电路C、磁路7、【单选题】电气设备有三种工作状态,即运行备用()。
(C)A、冷备用B、热备用C、检修状态8、【单选题】安全生产管理人员安全资格培训时间不得少于()学时;每年再培训的时间不得少于()学时。
(C)A、100,40B、24,8C、48,169、【单选题】在电阻并联的电路中,电路的电流等于()。
(C)A、各并联支路电流的平均值B、各并联支路的电流C、各并联支路的电流之和10、【单选题】全电路欧姆定律表明,在闭合回路中,电流的大小与电源电动势(),与整个电路的电阻成反比。
(C)A、正弦规律B、成反比C、成正比11、【单选题】人体触电后能够自主摆脱的电流称为()。
(A)A、摆脱电流B、持续电流C、感知电流12、【单选题】(),只有在发生短路事故时或者在负荷电流较大时,变流器中才会有足够的二次电流作为继电保护跳闸之用。
(A)A、变流器供给操作电源B、交流电压供给操作电源C、直流操作电源13、【单选题】电气设备有三种工作状态,即运行、备用、()。
(C)A、冷备用B、热备用C、检修状态14、【单选题】IT系统是指电源中性点不接地或经足够大阻抗(约1000Q)接地,电气设备的外露可导电部分经各自的()分别直接接地的三相三线制低压配电系统(C)A、PEN线B、中性线NC、保护线PE15、【单选题】发生高压设备、导线接地故障时,在室内人体不得接近接地故障点()以内。
2021年电工(高级)考试题库及电工(高级)证考试1、【单选题】结合滤波器在电力载波通道中起什么作用()。
(C)A、对高频信号具有足够大的阻抗B、提高发信电平放大信号C、抑制通带外的干扰及阻抗匝配作用D、载波机与高压电力线间高频信号的通路2、【单选题】关于高频阻波器的作用下列哪个叙述不正确()。
(B)A、对高频载波电流阻抗很大B、对工频电流呈现的阻抗很大C、阻止高频电流的外流D、防止高频载波信号向母线方向分流3、【单选题】开关元件反映的信息必须经过()变换成开关量信号后才能送入微机系统。
(D)A、模数变换B、数模变换C、电平变换D、放大4、【单选题】符合下列真值表的是()门电路。
(D)A、与非B、或非C、或D、非5、【单选题】电压互感器的Y/YO接线,可以测量线电压,还可以测量()。
(C)A、测量相电压和相对地电压B、不可以测量相电压和相对地电压C、可以测相电压,不可以测相对电压D、可以测相对电压,不可以测相电压6、【单选题】浮筒式气体(瓦斯)继电器内部有两个浮筒,当下浮筒上的接点闭合时,其作用是()。
(A)A、使断路器跳闸B、接通控制回路C、接通中间继电器D、报警7、【单选题】单结晶体管触发电路的移相范围为()。
(C)A、90°B、120°C、150°D、180°8、【单选题】下列继电器哪个用于防跳闸回路()。
(C)A、YJB、SJC、TBJ9、【单选题】能够获得线性控制特性的晶体管触发电路选同步波形时,你应选()作同步信号。
(B)A、锯齿波B、正弦波C、三角波D、矩形波10、【单选题】晶闸管工作时只有导通和阻断两种状态,因此可用它制成()开关。
(A)A、交流无触点B、交流有触点C、直流无触点D、直流有触点11、【单选题】可控硅阻容移相桥触发电路,空载时的移相范围是()弧度。
(C)A、n/2B、(2/3)nC、nD、(3/2)n12、【单选题】下列不属于晶体管共发射极电路特点的是()。

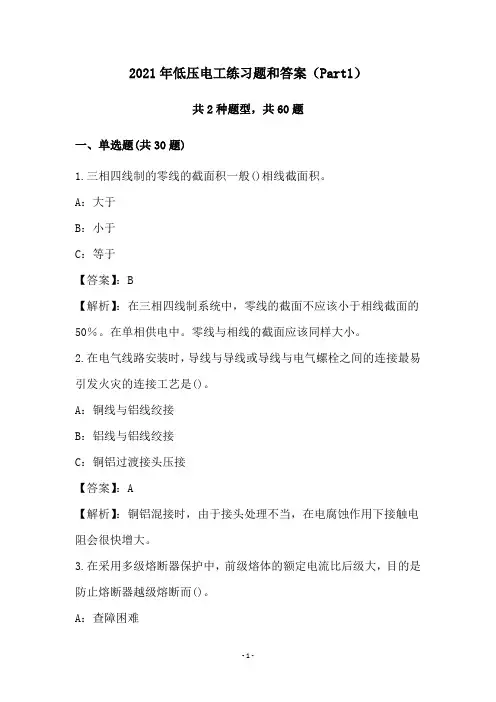

2021年低压电工练习题和答案(Part1)共2种题型,共60题一、单选题(共30题)1.三相四线制的零线的截面积一般()相线截面积。
A:大于B:小于C:等于【答案】:B【解析】:在三相四线制系统中,零线的截面不应该小于相线截面的50%。
在单相供电中。
零线与相线的截面应该同样大小。
2.在电气线路安装时,导线与导线或导线与电气螺栓之间的连接最易引发火灾的连接工艺是()。
A:铜线与铝线绞接B:铝线与铝线绞接C:铜铝过渡接头压接【答案】:A【解析】:铜铝混接时,由于接头处理不当,在电腐蚀作用下接触电阻会很快增大。
3.在采用多级熔断器保护中,前级熔体的额定电流比后级大,目的是防止熔断器越级熔断而()。
A:查障困难B:减小停电范围C:扩大停电范围【答案】:C【解析】:把前级视为总保险,则后级为分保险。
所以应该是前级熔体的额定电流比后级大。
否则,当线路故障时,会越过分保险直接烧断总保险,扩大了停电面积。
4.为避免高压变配电站遭受直击雷,引发大面积停电事故,一般可用()来防雷。
A:接闪杆B:阀型避雷器C:接闪网【答案】:A【解析】:接闪杆,就是避雷针,这是新防雷规范《建筑物防雷设计规范》 GB50057-2010提出的概念,意思更直接,对防雷的理解更明确形象,直接接受雷击的杆状金属材料。
装设避雷针。
变电站的直击雷防护。
装设避雷针是直击雷防护的主要措施,避雷针是保护电气设备、建筑物不受直接雷击的雷电接受器。
它将雷吸引到自己的身上,并安全导入地中,从而保护了附近绝缘水平比它低的设备免遭雷击。
装设避雷针时对于35 kV变电站必须装有独立的避雷针,并满足不发生反击的要求;对于110 kV及以上的变电站,由于此类电压等级配电装置的绝缘水平较高,可以将避雷针直接装设在配电装置的架构上,因此,雷击避雷针所产生的高电位不会造成电气设备的反击事故。
5.凡受电容量在160KVA以上的高压供电用户,月平均功率因数标准为()。
A:0.8B:0.85C:0.9【答案】:C【解析】:根据中华人民共和国电力工业部供电营业规则令第8号,凡受电容量在160kVA以上的高压供电用户,月平均功率因数标准为0.9。

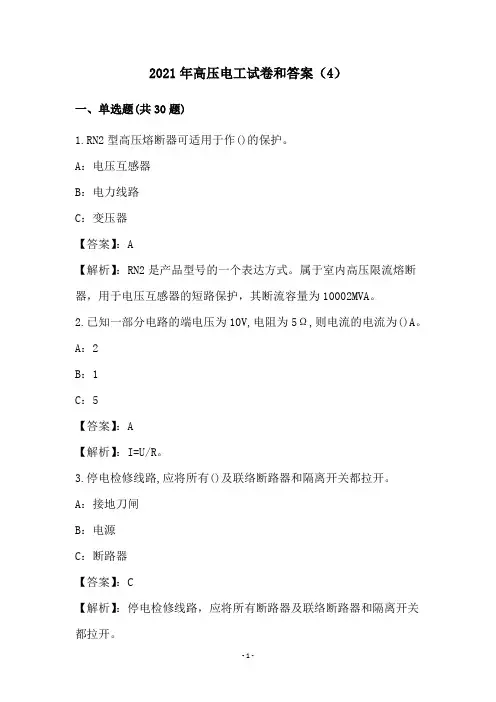

- 1 - 2021年高压电工试卷和答案(4) 一、单选题(共30题) 1.RN2型高压熔断器可适用于作()的保护。 A:电压互感器 B:电力线路 C:变压器 【答案】:A 【解析】:RN2是产品型号的一个表达方式。属于室内高压限流熔断器,用于电压互感器的短路保护,其断流容量为10002MVA。 2.已知一部分电路的端电压为10V,电阻为5Ω,则电流的电流为()A。 A:2 B:1 C:5 【答案】:A 【解析】:I=U/R。 3.停电检修线路,应将所有()及联络断路器和隔离开关都拉开。 A:接地刀闸 B:电源 C:断路器 【答案】:C 【解析】:停电检修线路,应将所有断路器及联络断路器和隔离开关都拉开。 - 2 -
4.Ⅱ类移动式电气设备和Ⅲ类移动式电气设备修理后()原设计确定的安全技术标准。 A:可以降低 B:可以稍微降低 C:不得降低 【答案】:C 【解析】: 5.关于某一类导体材料的电阻,(),导体电阻越大。 A:导体长度越长、截面积越大 B:导体长度越长、截面积越小 C:导体长度越短、截面积越小 【答案】:B 【解析】:关于某一类导体材料的电阻,导体长度越长、截面积越小,导体电阻越大。R=ρL/S (其中,ρ表示电阻的电阻率,是由其本身性质决定,L表示电阻的长度,S表示电阻的横截面积) 6.主保护属于按()分类。 A:保护所起作用 B:保护原理 C:被保护的对象 【答案】:A 【解析】:保护是指在被保护元件整个保护范围内发生故障都能以最短的时间切除,并保证系统中其它非故障部分继续运行的保护。主保 - 3 -
护属于按保护所起作用分类,不按照保护对象、保护原理分类。 7.避雷器与被保护设备()连接。 A:串联 B:并联 C:串联或并联 【答案】:B 【解析】:避雷器连接在线缆和大地之间,通常与被保护设备并联。避雷器可以有效地保护通信设备,一旦出现不正常电压,避雷器将发生动作,起到保护作用。 8.线路验电应逐相进行。同杆架设的多层电力线路验电时,先验低压后验高压、()。 A:先验下层后验上层 B:验下层 C:先验上层后验下层 【答案】:A 【解析】:高压验电器注意事项:1)使用的高压验电器必须是经电气试验合格的验电器,高压验电器必须定期试验,确保其性能良好;2)使用高压验电器必须穿戴高压绝缘手套、绝缘鞋,并有专人监护;3)在使用验电器之前,应首先检验验电器是否良好,有效外,还应在电压等级相适应的带电设备上检验报警正确,方能到需要接地的设备上验电,禁止使用电压等级不对应的验电器进行验电,以免现场测验时得出错误的判断;4)验电时必须精神集中,不能做与验电无关的事, - 4 -

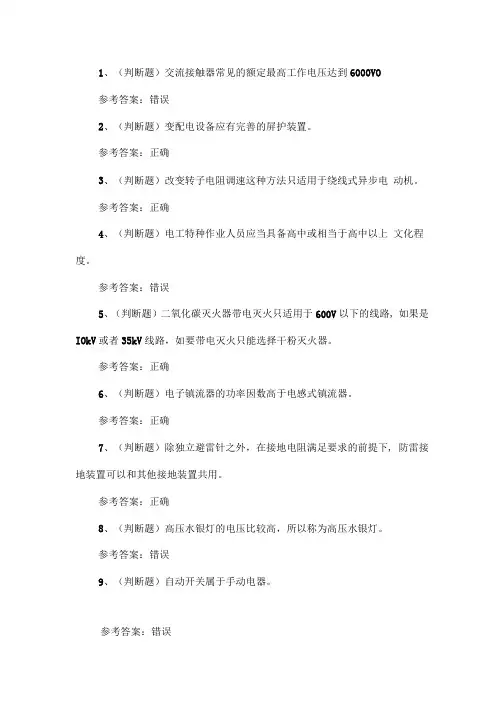

1、(判断题)交流接触器常见的额定最高工作电压达到6000VO参考答案:错误2、(判断题)变配电设备应有完善的屏护装置。
参考答案:正确3、(判断题)改变转子电阻调速这种方法只适用于绕线式异步电动机。
参考答案:正确4、(判断题)电工特种作业人员应当具备高中或相当于高中以上文化程度。
参考答案:错误5、(判断题)二氧化碳灭火器带电灭火只适用于600V以下的线路, 如果是IOkV或者35kV线路,如要带电灭火只能选择干粉灭火器。
参考答案:正确6、(判断题)电子镇流器的功率因数高于电感式镇流器。
参考答案:正确7、(判断题)除独立避雷针之外,在接地电阻满足要求的前提下, 防雷接地装置可以和其他接地装置共用。
参考答案:正确8、(判断题)高压水银灯的电压比较高,所以称为高压水银灯。
参考答案:错误9、(判断题)自动开关属于手动电器。
参考答案:错误10、(判断题)直流电弧的烧伤较交流电弧烧伤严重。
参考答案:正确11、(判断题)机关、学校、企业、住宅等建筑物内的插座回路不需要安装漏电保护装置。
参考答案:错误12、(判断题)电动机的短路试验是给电机施加35V左右的电压。
参考答案:错误13、(判断题)装设过负荷保护的配电线路,其绝缘导线的允许载流量应不小于熔断器额定电流的1.25倍。
参考答案:正确14、(判断题)测量电流时应把电流表串联在被测电路中。
参考答案:正确15、(判断题)对绕线型异步电机应经常检查电刷与集电环的接触及电刷的磨损,压力,火花等情况。
参考答案:正确16、(判断题)电容器室内应有良好的通风。
参考答案:正确17、(判断题)剩余电流动作保护装置主要用于1000V以下的低压系统。
参考答案:正确18、(判断题)熔断器的特性,是通过熔体的电压值越高,熔断时间越短。
参考答案:错误19、(判断题)剩余动作电流小于或等于0.3A的RCD属于高灵敏度RCD。
参考答案:错误20、(判断题)在断电之后,电动机停转,当电网再次来电,电动机能自行启动的运行方式称为失压保护。

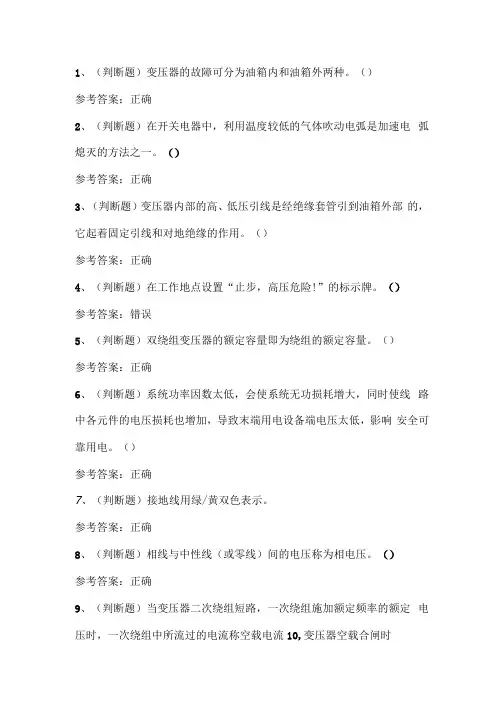

1、(判断题)变压器的故障可分为油箱内和油箱外两种。
()参考答案:正确2、(判断题)在开关电器中,利用温度较低的气体吹动电弧是加速电弧熄灭的方法之一。
()参考答案:正确3、(判断题)变压器内部的高、低压引线是经绝缘套管引到油箱外部的,它起着固定引线和对地绝缘的作用。
()参考答案:正确4、(判断题)在工作地点设置“止步,高压危险!”的标示牌。
()参考答案:错误5、(判断题)双绕组变压器的额定容量即为绕组的额定容量。
()参考答案:正确6、(判断题)系统功率因数太低,会使系统无功损耗增大,同时使线路中各元件的电压损耗也增加,导致末端用电设备端电压太低,影响安全可靠用电。
()参考答案:正确7、(判断题)接地线用绿/黄双色表示。
参考答案:正确8、(判断题)相线与中性线(或零线)间的电压称为相电压。
()参考答案:正确9、(判断题)当变压器二次绕组短路,一次绕组施加额定频率的额定电压时,一次绕组中所流过的电流称空载电流10,变压器空载合闸时有较大的冲击电流。
()参考答案:错误10、(判断题)接地线必须是三相短路接地线,不得采用三相分别接地或单相接地。
()参考答案:正确11、(判断题)在中性点不接地的电力系统中,单相接地故障运行时间一般不应超过2h。
()参考答案:正确12、(判断题)导体处于变化的磁场中时,导体内会产生感应电动势。
参考答案:正确13、(判断题)对运行中断路器一般要求,断路器金属外壳应有明显的接地标志。
()参考答案:正确14、(判断题)当梯子的高度大于6m时,要上、中、下三端绑扎。
参考答案:正确15、(判断题)发生两相触电危害比单相触电更严重。
()参考答案:正确16、(判断题)为确保安全,户外变电装置的围墙高度一般应不低于3 米。
参考答案:错误17、(判断题)电磁力的大小与导体所处的磁感应强度,导体在磁场中的长度和通过导体中的电流的乘积成正比。
()参考答案:正确18、(判断题)不同原因引起的内部过电压,其过电压的大小、波形、频率、延续时间长短并不完全相同,因此防止对策也有区别。

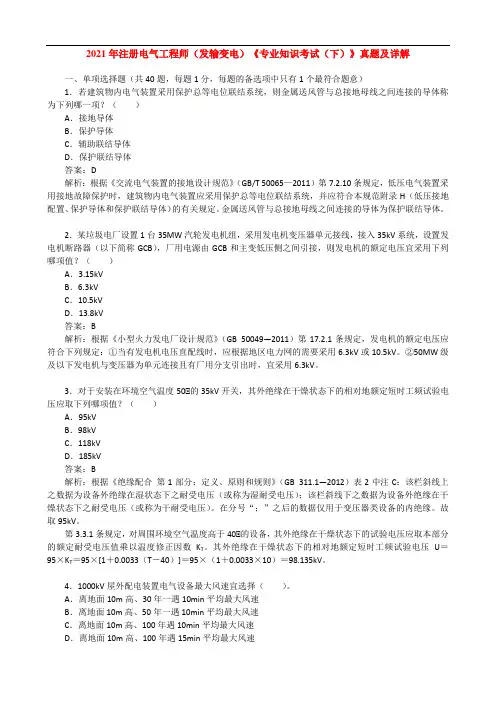

2021年注册电气工程师(发输变电)《专业知识考试(下)》真题及详解一、单项选择题(共40题,每题1分,每题的备选项中只有1个最符合题意)1.若建筑物内电气装置采用保护总等电位联结系统,则金属送风管与总接地母线之间连接的导体称为下列哪一项?()A.接地导体B.保护导体C.辅助联结导体D.保护联结导体答案:D解析:根据《交流电气装置的接地设计规范》(GB/T 50065—2011)第7.2.10条规定,低压电气装置采用接地故障保护时,建筑物内电气装置应采用保护总等电位联结系统,并应符合本规范附录H(低压接地配置、保护导体和保护联结导体)的有关规定。
金属送风管与总接地母线之间连接的导体为保护联结导体。
2.某垃圾电厂设置1台35MW汽轮发电机组,采用发电机变压器单元接线,接入35kV系统,设置发电机断路器(以下简称GCB),厂用电源由GCB和主变低压侧之间引接,则发电机的额定电压宜采用下列哪项值?()A.3.15kVB.6.3kVC.10.5kVD.13.8kV答案:B解析:根据《小型火力发电厂设计规范》(GB 50049—2011)第17.2.1条规定,发电机的额定电压应符合下列规定:①当有发电机电压直配线时,应根据地区电力网的需要采用6.3kV或10.5kV。
②50MW级及以下发电机与变压器为单元连接且有厂用分支引出时,宜采用6.3kV。
3.对于安装在环境空气温度50℃的35kV开关,其外绝缘在干燥状态下的相对地额定短时工频试验电压应取下列哪项值?()A.95kVB.98kVC.118kVD.185kV答案:B解析:根据《绝缘配合第1部分:定义、原则和规则》(GB 311.1—2012)表2中注C:该栏斜线上之数据为设备外绝缘在湿状态下之耐受电压(或称为湿耐受电压);该栏斜线下之数据为设备外绝缘在干燥状态下之耐受电压(或称为干耐受电压)。
在分号“;”之后的数据仅用于变压器类设备的内绝缘。
故取95kV。

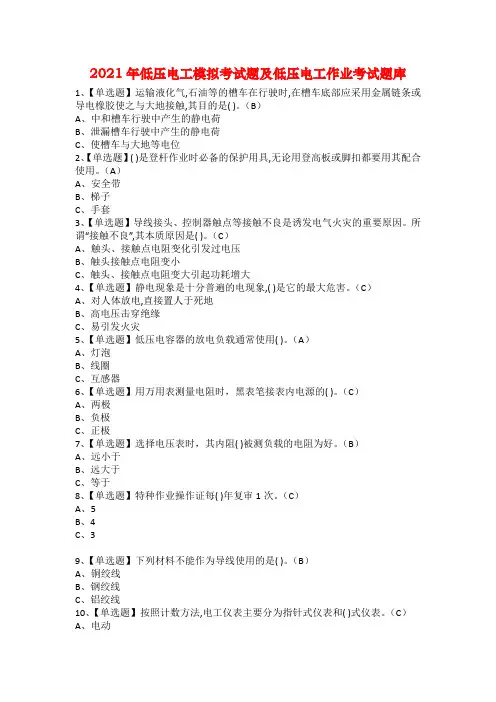

2021年低压电工模拟考试题及低压电工作业考试题库1、【单选题】运输液化气,石油等的槽车在行驶时,在槽车底部应采用金属链条或导电橡胶使之与大地接触,其目的是( )。
(B)A、中和槽车行驶中产生的静电荷B、泄漏槽车行驶中产生的静电荷C、使槽车与大地等电位2、【单选题】( )是登杆作业时必备的保护用具,无论用登高板或脚扣都要用其配合使用。
(A)A、安全带B、梯子C、手套3、【单选题】导线接头、控制器触点等接触不良是诱发电气火灾的重要原因。
所谓“接触不良”,其本质原因是( )。
(C)A、触头、接触点电阻变化引发过电压B、触头接触点电阻变小C、触头、接触点电阻变大引起功耗增大4、【单选题】静电现象是十分普遍的电现象,( )是它的最大危害。
(C)A、对人体放电,直接置人于死地B、高电压击穿绝缘C、易引发火灾5、【单选题】低压电容器的放电负载通常使用( )。
(A)A、灯泡B、线圈C、互感器6、【单选题】用万用表测量电阻时,黑表笔接表内电源的( )。
(C)A、两极B、负极C、正极7、【单选题】选择电压表时,其内阻( )被测负载的电阻为好。
(B)A、远小于B、远大于C、等于8、【单选题】特种作业操作证每( )年复审1次。
(C)A、5B、4C、39、【单选题】下列材料不能作为导线使用的是( )。
(B)A、铜绞线B、钢绞线C、铝绞线10、【单选题】按照计数方法,电工仪表主要分为指针式仪表和( )式仪表。
(C)A、电动B、比较C、数字11、【单选题】属于控制电器的是( )。
(A)A、接触器B、熔断器C、刀开关12、【单选题】刀开关在选用时,要求刀开关的额定电压要大于或等于线路实际的( )电压。
(B)A、额定B、最高C、故障13、【单选题】在电路中,开关应控制( )。
(B)A、零线B、相线C、地线14、【单选题】人体直接接触带电设备或线路中的一相时,电流通过人体流入大地,这种触电现象称为( )触电。
(A)A、单相B、两相C、三相15、【单选题】为了防止跨步电压对人造成伤害,要求防雷接地装置距离建筑物出入口、人行道最小距离不应小于( )米。
2021年注册电气工程师(供配电)《专业知识考试(下)》真题及答案解析【完整版】一、单项选择题(共40题,每题1分。
每题的备选项中只有1个最符合题意)1.下列属于二级负荷的是()。
A.省部级办公楼的主要办公室用电B.高度60m的住宅消防电梯用电C.特大型剧场的观众厅照明用电D.四星级宾馆的排污泵用电【正确答案】C【参考解析】根据《民用建筑电气设计标准》(GB 51348—2019)附录A规定,剧场特大型、大型剧场的观众厅照明、空调机房用电属于二级负荷。
2.某一线路为3台电动机供电,3台电动机的额定电流分别为15A、30A、100A,启动电流均为其额定电流的7倍,问只考虑一台电动机启动(其他正常工作),该线路的尖峰电流最大值最接近下列哪一个?()A.745AB.1015AC.325AD.235A【正确答案】A【参考解析】根据《工业与民用供配电设计手册》(第四版)P24式(1.8-2),该线路的尖峰电流最大值为:I st=(KIτ)max+I c=7×100+15+30=745(A)。
3.关于并联电容器装设的避雷器,说法正确的是()。
A.装设避雷器的目的是抑制操作过电压B.可采用三台避雷器星形连接后经第四台避雷器接地的接线方式C.避雷器的接入位置应远离电容器组的电源侧D.避雷器的连接采用相对相方式【正确答案】A【参考解析】根据《并联电容器装置设计规范》(GB 50227—2017)第4.2.8条规定,并联电容器装置应装设抑制操作过电压的避雷器,避雷器连接方式应符合下列规定:①避雷器连接应采用相对地方式;②避雷器接入位置应紧靠电容器组的电源侧。
③不得采用三台避雷器星形连接后经第四台避雷器接地的接线方式。
4.某双绕组变压器空载有功损耗1500W,短路有功损耗8720W,变压器全年投入运行,年最大负荷损耗小时数为1400小时,变压器计算负荷与额定容量之比为70%,问该变压器年有功电能损耗最接近下列哪项数值?()A.19121920WB.21685600WC.39529728WD.55571040W【正确答案】A【参考解析】根据《工业与民用供配电设计手册(第四版)》P33式(1.10-26):()201500876087200.7140019121920W c T k r S W P t P T S ⎛⎫∆=∆+∆=⨯+⨯⨯= ⎪⎝⎭因此,该变压器年有功电能损耗最接近19121920W 。
电气试验(第二版)职业技能鉴定试题库一、选择题La5A1001在电场中,正电荷受电场力的作用总是(A)移动。
A .从高电位向低电位;B.从低电位向高电位;C.垂直于电力线的方向;D.保持原位。
La5A1002 电路中之所以有电流流动,是由于电源两端的电位差造成的,这个电位差通常称之为(C )A .电压源;B.电流源;C.电压;D.电位。
La5A1003将一根电阻等于8Q的均匀导线,对折起来并联使用时,则电阻变为(D)。
A . 16Q; B. 8 Q;C. 4 Q;D. 2 Q。
La5A2004导体电阻的大小与(D)无关。
A .导体的电阻率;B.导体的截面和长度; C.导体的温度;D.导体电位的高低。
La5A2005两只阻值不等的电阻并联后接入电路,则阻值大的发热量(B)。
A.大;B.小;C.等于阻值小的电阻发热量;D.与其阻值大小无关。
La5A3006在一个由恒定电压源供电的电路中,负载电阻R增大时,负载电流(B)。
A .增大;B.减小;C.恒定;D.基本不变。
La5A3007电源力将1C正电荷从电源负极移到正极所做的功为1J时,则电源的(C)。
A •电能是1kW- h ;B.有功功率是1kW C.电动势是1V;D.电流是1A。
La5A4008欧姆定律阐述的是(D)。
A •导体电阻与导体长度、截面及导体电阻率的关系; B.电流与电压的正比关系;C.电流与电压的反比关系;D.电阻、电流和电压三者之间的关系。
La5A5009 已知:i=100 • sin(3 t ° +30°)A,t=0 时,i 等于(D)A。
A.-100 ;B. 86. 6;C. -50 ;D. 50。
La4A1010将一根电阻等于R的均匀导线,对折起来并联使用时,则电阻变为(A)。
A . R/4;B. R/2;C. R; D. 2R。
La4A1011阻值分别为R和2R的两只电阻串联后接入电路,则阻值小的电阻发热量是阻值大的电阻发热量的(B)A . 1;B. 1/2;C. 2;D. 1/3。
2021年电工证考试试题库(300道附答案)一、判断题(100题)1、在运行中的高压设备工作,分为全部停电的工作,部分停电的工作和不停电工作三类。
(√)2、高压设备发生接地时,为了防止跨步电压触电室外不得接近故障点8米以内。
(√)3、安全带的试验周期是半年一次。
(√)4、带电作业的绝缘工具的电气试验周期是3个月。
(×)6、当直流系统发生接地故障时,对整个二次回路上的工作应立即禁止。
(√)7、隔离开关的绝缘子应清洁、无放电现象、无裂纹、无破伤。
(√)8、铁芯接地是为了防止静电感应而在铁芯或其他金属构件上产生悬浮电位, 造成对地放电。
(√)9、感应电流的磁场总是与原来的磁场方向相反。
(√)10、甲、乙两电炉额定电压都是220V,甲的功率是1000W,乙的功率是2000W,则乙炉的电阻较大。
(×)11、电场中某点电场强度的方向就是正电荷在该点所受的电场力的方向。
(√)12、绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
(√)13、防雷装置应沿建筑物的外墙敷设,并经最短途径接地,如有特殊要求可以暗设。
(√)14、感应电动势的大小与穿过线圈的磁通量的多少成正比。
(×)15、电源电动势的实际方向是由低电位指向高电位。
(√)16、电容器具有隔断直流电、导通交流电的性能。
(√)17、线圈中只要有电流流过就会产生自感电动势。
(×)18、熔断器的文字符号为FU。
(√)19、绝缘材料在电场作用下,尚未发生绝缘结构的击穿时,其表面或与电极接触的空气中发生的放电现象,称为绝缘闪络。
(√)20、单位长度电力电缆的电容量与相同截面的架空线相比,电缆的电容大。
(√)21、变压器吊芯大修时,当空气相对湿度小于65%时,器身允许在空气中暴露不超过16h。
(√)22、电气设备的运行状态常用红、绿色指示灯来表示,其中绿灯表示电气设备处于带电状态。
(×)23、在实际电路中,当交流电流过零时,是电路开断的最好时机,因为此时线路中储存的磁场能量接近于零,熄灭交流电弧比熄灭直流电弧容易。
2021年电气试验考试及电气试验考试题
1、【判断题】当油间隙的距离一定时,如果在这个间隙中用绝缘隔板将这
几个间隙分割成几个小间隙,则总的击穿电压将显著提高。( √ )
2、【判断题】采用标准调压器式变比电桥测量三相变压器变压比时,当被
试变压器的极性或联结组标号与电桥上极性转换开关或组别转换开关指示
的位置一致时,电桥才能调节到平衡位置。( √ )
3、【判断题】通过接地极流入大地的电流为工频交流电流,在接地装置上
的对地电压与通过接地极流入地中电流的比值称为工频接地电阻。
( √ )
4、【判断题】磁场中某点的磁感应强度B与磁导率μ的比值,称为该点的
磁场强度H。( √ )
5、【判断题】工频耐压试验中,对采用电压互感器作试验电源时,容许在
3min内超负荷3.5~5倍。( √ )
6、【判断题】一般导体的电阻随温度变化而变化。( √ )
7、【判断题】工频耐压试验采用高压侧直接测量试验电压时,所使用的测
量设备包括电容(电阻)分压器、静电电压表及电压互感器等。( √ )
8、【判断题】稳态电压主要指的是工频交流电压、直流电压。( √ )
9、【判断题】电气设备在使用SF6时要防止出现固化。( × )
10、【判断题】在电阻并联的电路中,电路总电阻的倒数等于各并联电阻
的倒数之和。( √ )
11、【判断题】电源能将非电能转换成电能。( √ )
12、【判断题】当被试品具有较大电容时,tanδ测试只能反映整体的绝缘
状况。( √ )
13、【判断题】利用直流升压装置产生一个可以调节的试验用直流高压,
施加在被试电气设备的主绝缘上,通过测量流过被试品的泄漏电流检验被试
品的绝缘状况的试验称为直流耐压试验。( × )
14、【判断题】M型介质试验器测量出被试品支路的视在功率S和有功
损耗功率P,则其介质损耗角正切值tanδ=P/S。( √ )
15、【判断题】产生直流高压的半波整流电路中,升压变压器的输出电压
经滤波电容C后变为脉动直流。( × )
16、【判断题】油纸绝缘的预防性试验中一般不能简单的用直流电压试验
来代替交流电压试验。( √ )
17、【判断题】热击穿是固体介质在电场作用下,由于介质损耗使绝缘内
部发热,如发热量大于散热量,温度持续上升,最后由于温度过高而使绝缘损
坏击穿。( √ )
18、【判断题】工频耐压试验时的试验电压测量可归纳为高压直接测量和
低压间接测量。( √ )
19、【判断题】进行绝缘试验时,被试品温度不应低于+50C。( √ )
20、【判断题】电气设备预防性试验后,应根据缺陷的严重程度,对不合格
的电气设备安排检修或进行更换,以保证安全运行。( √ )
21、【判断题】在电阻并联的电路中,电路的端电压U等于各并联电阻的
端电压之和。( × )
22、【判断题】采用150Hz作感应耐压试验时,耐压时间为40S。
( √ )
23、【判断题】空气间隙的操作冲击击穿电压数值大小不仅与间隙距离、
电极形状、电极极性有关,而且与操作冲击电压波的波前时间的长短有关。
( √ )
24、【判断题】高压试验是防止电气事故的重要手段,能及时发现设备中
潜伏的缺陷,对电力系统安全运行具有重要意义。( √ )
25、【判断题】感应耐压试验电源使用的三倍频电源的频率为150HZ。
( √ )
26、【判断题】对稍不均匀电场或极不均匀电场的棒-棒间隙,其击穿电压
与极性无关。( √ )
27、【判断题】直流泄漏电流测量施加的直流试验电压较高,属于破坏性
试验。( × )
28、【判断题】电气设备的主绝缘可看作是一个电阻和一个理想的纯电容
并联组成,纯电容流过的电流与总电流的夹角δ可用来表征交流电压作用下
绝缘介质内部有功损耗的严重程度,称为介质损耗角。( √ )
29、【判断题】工频耐压试验时,高压输入端存在“容升”现象,试验电压的
测量一般采取高压直接测量。( √ )
30、【判断题】绝缘电阻表的负载特性较好时,测得的绝缘电阻误差较
小。( √ )
31、【判断题】电气设备交接试验,除按现行的《电气设备预防性试验规
程》执行外,还应参考设备制造厂对产品的技术说明和有关要求进行。
( × )
32、【判断题】工频耐压试验时,串接在试验变压器的高压输出端,用来降
低试品闪络或击穿时变压器高压绕组出口端的过电压,并能限制短路电流的
保护电阻一般为1Ω/V。( × )
33、【判断题】导体处于变化的磁场中时,导体内会产生感应电动势。
( √ )
34、【判断题】感应耐压试验不能用于直流电压试验。( √ )
35、【判断题】直流电阻测试方法中,在被测电路中通以直流电流,测量两
端压降,根据欧姆定律计算出被测电阻的方法称为直流压降法。( √ )
36、【判断题】直流电压作用下流过绝缘介质的电流,电容充电电流是无
损耗极化电流,衰减特别迅速。( √ )
37、【判断题】电气设备在运行时可能承受过电压,因此除了必须按规定
采取过电压保护措施外,同时电气设备必须具备规定的绝缘裕度。( √ )
38、【判断题】在电路中,将两个及以上的电阻,一个接一个的顺序连接起
来,称为电阻的串联。( √ )
39、【判断题】当温度升高时,电解液和碳素物质的电阻增大。( × )
40、【单选题】室内电气装置或设备发生火灾时应尽快(),并及时正确选用
灭火器进行扑救。( A )
A、、拉掉开关切断电源
B、、拉开开关
C、、迅速灭火
41、【单选题】高压试验中,()是指对电气设备绝缘状况的检查试验。
( A )
A、.绝缘试验
B、.直流电阻测试
C、.功率试验
42、【单选题】电源电动势的大小等于外力克服电场力把单位()在电源内
部从负极移到正极所做的功。( A )
