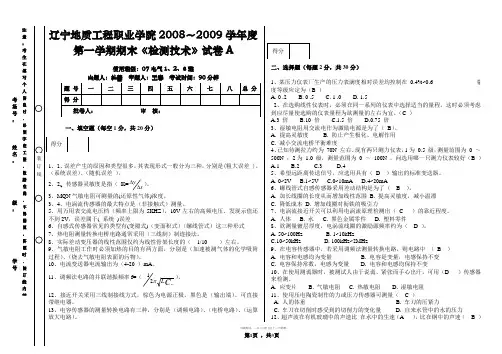

辽宁地质工程职业学院2008~2009学年度第一学期期末《检测技术》试卷A使用班级:07电气1、2、3班出题人:杜慧 审题人:王春 考试时间:90分钟一、填空题(每空1分,共20分)1、1、误差产生的原因和类型很多,其表现形式一般分为三种,分别是(粗大误差 )、(系统误差)、(随机误差 )。
2、2、传感器灵敏度是指( K=x y ∆∆)。
3、MQN 气敏电阻可测量的(还原性气体)浓度。
3、4、电涡流传感器的最大特点是(非接触式)测量。
5、用万用表交流电压档(频率上限为5KHZ ),10V 左右的高频电压,发现示值还不到2V ,误差属于( 系统 )误差6、自感式传感器常见的类型有(变隙式)(变面积式)(螺线管式)这三种形式7、热电阻测量转换电桥电路通常采用(三线制)制连接法。
8、实际差动变压器的线性范围仅约为线性骨架长度的( 1/10 )左右。
9、气敏电阻工作时必须加热的目的有两方面,分别是(加速被测气体的化学吸附过程)、(烧去气敏电阻表面的污物)。
10、电流变送器电流输出为(4-20 )mA 。
11、调频法电路的并联谐振频率f=(C OL π21)。
12、接近开关采用三线制接线方式,棕色为电源正极,黑色是(输出端)。
可直接带继电器。
13、电容传感器的测量转换电路有三种,分别是(调频电路)、(电桥电路)、(运算放大电路)。
二、选择题(每题2分,共30分)1、某压力仪表厂生产的压力表满度相对误差均控制在 0.4%~0.6% ,该压力表的精度等级应定为(B )A. 0 .2B. 0 .5C. 1 .0D. 1.52、在选购线性仪表时,必须在同一系列的仪表中选择适当的量程。
这时必须考虑到应尽量使选购的仪表量程为欲测量的左右为宜。
(C ) A.3 倍 B.10 倍 C.1.5 倍 D.0.75 倍3、湿敏电阻用交流电作为激励电源是为了( B )。
A. 提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4、已知待测拉力约为 70N 左右。
传感技术期末试题及答案一、选择题1. 下列选项中,不属于传感器常见分类的是:A) 温度传感器B) 湿度传感器C) 压力传感器D) 电视遥控器答案:D) 电视遥控器2. 以下哪种传感器常用于汽车制动系统中,用于测量制动片与刹车盘的接触状态?A) 光电传感器B) 压力传感器C) 加速度传感器D) 接近开关传感器答案:B) 压力传感器3. 以下哪种传感器常用于智能手机中,用于检测设备的倾斜角度?A) 光敏传感器B) 声音传感器C) 加速度传感器D) 温度传感器答案:C) 加速度传感器4. MEMS传感器是指:A) 微型电机驱动的传感器B) 基于微机电系统技术的传感器C) 基于微小声波的传感器D) 基于纳米技术的传感器答案:B) 基于微机电系统技术的传感器5. 传感器的分辨率是指:A) 传感器测量量的精度B) 传感器输出信号的最小变化量C) 传感器的尺寸大小D) 传感器的工作温度范围答案:B) 传感器输出信号的最小变化量二、简答题1. 请简要介绍传感器的基本工作原理。
答案:传感器通过感受外部物理量的变化,并将其转化为与之相关的电信号输出。
传感器的基本工作原理可以分为以下几种类型:电阻式传感器利用材料阻值随物理量变化的特性,如电压、电流或阻值的变化,来测量和监测被测量物的变化;电容式传感器利用电容值随物理量变化的特性,如两个电极之间的距离或电极间的介质介电常数的变化,来测量和监测被测量物的变化;磁敏传感器利用材料磁导率随物理量变化的特性,如磁场的变化,来测量和监测被测量物的磁场强度;压电传感器利用某些压电材料在受力或变形作用下产生电荷或电势变化的特性,来测量和监测被测量物的压力、力或位移等。
2. 请简要说明MEMS传感器相较于传统传感器的优势。
答案:MEMS传感器相较于传统传感器具有以下优势:体积小,重量轻,便于集成在微型设备中;功耗低,延长了电池寿命;成本低,适用于大规模生产;响应时间快,可实现实时控制和反馈;稳定性好,不易受外界噪声干扰;可靠性高,寿命长。
传感器与自动检测技术一、填空题(每题3分)1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。
2、金属材料的应变效应是指金属材料在受到外力作用时,产生机械变形,导致其阻值发生变化的现象叫金属材料的应变效应。
3、半导体材料的压阻效应是半导体材料在受到应力作用后,其电阻率发生明显变化,这种现象称为压阻效应.4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形,从而导致材料的电阻发生变化.5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主,材料的电阻率相对变化为辅;而半导体材料则正好相反,其应变效应以机械形变导致的电阻率的相对变化为主,而机械形变为辅。
6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。
7、固体受到作用力后电阻率要发生变化,这种现象称压阻效应.8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。
9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。
10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。
11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化.12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化.13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化.14、要把微小应变引起的微小电阻变化精确地测量出来,需采用特别设计的测量电路,通常采用电桥电路.15、电容式传感器利用了将非电量的变化转换为电容的变化来实现对物理量的测量。

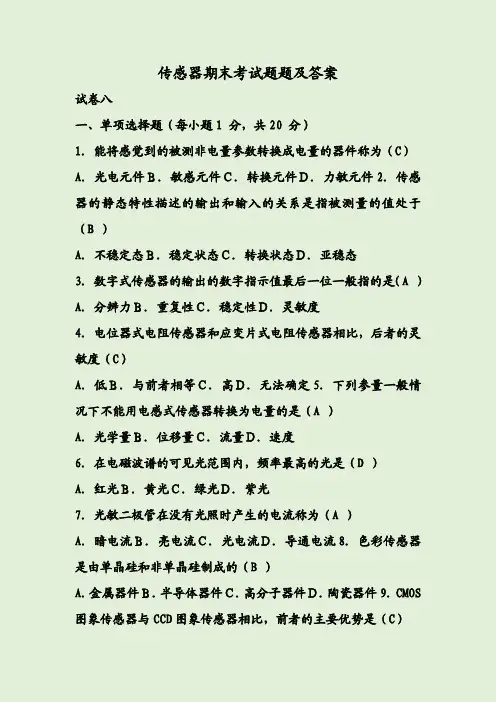

传感器期末考试题题及答案试卷八一、单项选择题(每小题1分,共20分)1.能将感觉到的被测非电量参数转换成电量的器件称为(C)A.光电元件B.敏感元件C.转换元件D.力敏元件2.传感器的静态特性描述的输出和输入的关系是指被测量的值处于(B)A.不稳定态B.稳定状态C.转换状态D.亚稳态3.数字式传感器的输出的数字指示值最后一位一般指的是(A)A.分辨力B.重复性C.稳定性D.灵敏度4.电位器式电阻传感器和应变片式电阻传感器相比,后者的灵敏度(C)A.低B.与前者相等C.高D.无法确定5.下列参量一般情况下不能用电感式传感器转换为电量的是(A)A.光学量B.位移量C.流量D.速度6.在电磁波谱的可见光范围内,频率最高的光是(D)A.红光B.黄光C.绿光D.紫光7.光敏二极管在没有光照时产生的电流称为(A)A.暗电流B.亮电流C.光电流D.导通电流8.色彩传感器是由单晶硅和非单晶硅制成的(B)A.金属器件B.半导体器件C.高分子器件D.陶瓷器件9.CMOS 图象传感器与CCD图象传感器相比,前者的主要优势是(C)A.集成制造B.灵敏度高C.节能D.不易损坏10.弹性敏感元件的弹性后效容易引起的测量误差是(B)A.稳定性误差B.重复性误差C.线性度误差D.灵敏度误差11.不等位电势为其重要性能参数的传感器是(D)A.差动变压器B.湿度传感器C.温度传感器D.霍尔传感器12.超声波传播速度最快的介质是(D)A.水B.空气C.氧气D.钢铁13.热电偶是一种接触式测温传感器,其工作原理是基于(B)A.光电效应B.热电效应C.压电效应D.磁电效应14.结露传感器可用来测量(A)A.湿度B.温度C.深度D.浓度15.从气敏元件与被测气体接触到气敏元件参数达到新的稳定状态所需要时间称为(C)A.灵敏度B.稳定性C.响应时间D.选择性16.具有压磁效应的磁弹性体叫做(B)A.压电元件B.压磁元件C.压阻元件D.霍尔元件17.最适合制作霍尔传感器的物质是(D)A.绝缘体B.金属C.P型半导体D.N型半导体18.弹性敏感元件特性中和弹性后效、蠕变同时发生的是(C)A.刚度B.柔度C.弹性滞后D.振动频率19.物体的颜色决定于照射物体的光源和物体本身的光谱(A)A.反射率B.折射率C.投射率D.吸收率20.光电传感器的基本原理是基于物质的(B)A.压电效应B.光电效应C.磁电效应D.热电效应二、判断改错题(每小题2分,共10分)21.传感器按输入量分为模拟式和数字式传感器。

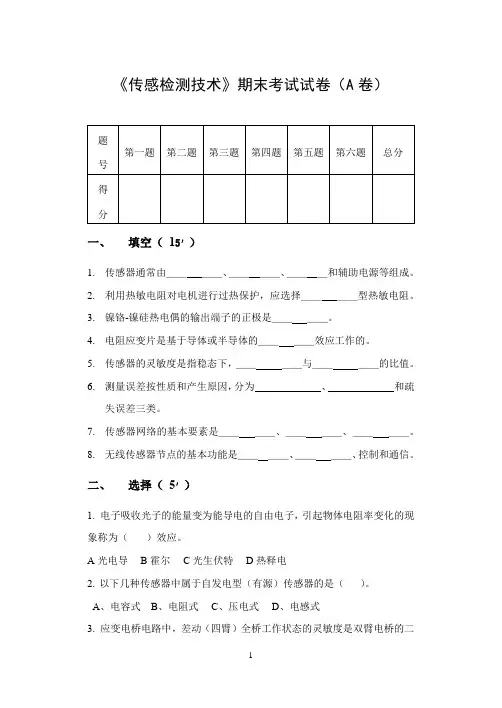

《传感检测技术》期末考试试卷(A卷)一、填空(15′)1.传感器通常由____、____、___和辅助电源等组成。
2.利用热敏电阻对电机进行过热保护,应选择____型热敏电阻。
3.镍铬-镍硅热电偶的输出端子的正极是____。
4.电阻应变片是基于导体或半导体的____效应工作的。
5.传感器的灵敏度是指稳态下,____与____的比值。
6.测量误差按性质和产生原因,分为、和疏失误差三类。
7.传感器网络的基本要素是____、____、____。
8.无线传感器节点的基本功能是____、____、控制和通信。
二、选择(5′)1. 电子吸收光子的能量变为能导电的自由电子,引起物体电阻率变化的现象称为()效应。
A光电导B霍尔C光生伏特D热释电2.以下几种传感器中属于自发电型(有源)传感器的是()。
A、电容式B、电阻式C、压电式D、电感式3. 应变电桥电路中,差动(四臂)全桥工作状态的灵敏度是双臂电桥的二倍,是单臂电桥的( )倍。
A 、1B 、2C 、3D 、44. 热电阻测量转换电路采用三线制是为了( ) 。
A 、提高测量灵敏度B 、减小非线性误差C 、提高电磁兼容性D 、减小引线电阻的影响5. 热电偶测温回路中经常使用补偿导线的最主要目的是( )。
A 、补偿冷端热电势的损失B 、起冷端温度补偿作用C 、将热电偶冷端延长以远离高温区D 、提高灵敏度6. 一个213位的数字面板表,其测量上限是( ) mV 。
A 、1.999 B 、19.99 C 、199.9 D 、1999三、 判断( 5′)1. 传感器的作用是将非电量转换成电学量。
( )2.可以通过系统校正来减小或消除随机误差。
( )3. 超声波接收探头是利用压电晶体的压电效应工作的。
( )4. 把光纤作为敏感元件的传感器称为结构型光纤。
( )5. 电容式液位计检测液位变化相当于传感器电极间介电常数变化。
( )四、 简答( 共20′)(必要时可画图)1. 什么是系统误差?测量时如何减小系统误差?2. 弹性敏感元件在传感器中起什么作用?3. 说明热电偶的测温原理。
传感器期末考试题及答案一、选择题(每题2分,共20分)1. 传感器的静态特性不包括以下哪项?A. 线性度B. 灵敏度C. 响应时间D. 分辨率2. 传感器的动态特性主要描述的是传感器对快速变化的输入信号的响应能力,以下哪项不是动态特性的指标?A. 频率响应B. 相位延迟C. 温度系数D. 瞬态响应3. 温度传感器中,热电偶的工作原理是基于哪种效应?A. 热电效应B. 光电效应C. 霍尔效应D. 压电效应4. 在压力传感器中,应变式压力传感器的工作原理是基于哪种物理效应?A. 热电效应B. 压电效应C. 应变效应D. 磁电效应5. 光电传感器中,光电二极管的工作原理是基于哪种效应?A. 光电效应B. 热电效应C. 霍尔效应D. 压电效应6. 电容式传感器的灵敏度与哪些因素有关?A. 介电常数B. 电极面积C. 电极间距D. 所有以上因素7. 以下哪种传感器不适合用于测量非常小的位移?A. 电感式传感器B. 电容式传感器C. 光电式传感器D. 应变式传感器8. 霍尔传感器的输出电压与以下哪项无关?A. 磁场强度B. 霍尔元件的温度C. 霍尔元件的厚度D. 霍尔元件的电阻率9. 光纤传感器的工作原理是基于哪种效应?A. 光电效应B. 光纤的折射率变化C. 光纤的干涉效应D. 光纤的散射效应10. 以下哪种传感器不适合用于测量液体的流速?A. 电磁流量计B. 超声波流量计C. 涡街流量计D. 热电偶温度传感器二、填空题(每空1分,共20分)1. 传感器的静态特性包括线性度、灵敏度、________、________和稳定性。
2. 动态特性的指标包括频率响应、相位延迟、瞬态响应和________。
3. 热电偶的工作原理是基于________效应,而光电二极管的工作原理是基于________效应。
4. 应变式压力传感器的工作原理是基于________效应,而电容式传感器的灵敏度与介电常数、电极面积和________有关。
《传感器及应用技术》期末考试试题(C套) 答案一、填空题(每空1分,共30分):1、现代信息技术的三大支柱是指:传感器技术、通信技术、计算机技术2、国家标准(GB7665-87)对传感器(Transducer/Sensor)的定义:能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。
3、传感器由敏感元件、传感元件、测量转换电路和辅助电源三部分组成。
4、现代科学技术使人类社会进入了信息时代, 来自自然界的物质信息都需要通过传感器进行采集才能获取。
5、测量结果与被测量的约定真值之间的差别就称为误差。
6、对测量结果评价的三个概念(1)精密度、(2)准确度、(3)精确度7、对传感器的输出量与输入量之间对应关系的描述--称为传感器的特性.8、电阻应变式传感器的工作原理是将电阻应变片粘贴到各种弹性敏感元件上,使物理量的变化变成应变片的应力、应变变化,从而变成电阻值变化。
9、热电阻温度计是利用金属导体或半导体材料的电阻率随温度而变化的特性进行温度测量。
10、电感式传感器是利用电磁感应原理, 将被测非电量的变化转换成线圈的电感变化的一种传感器。
11、压电传感器是一种典型的自发电式传感器。
它以某些电介质的压电效应为基础,在外力作用下,在电介质的表面产生电荷 ,从而实现非电量的电测转换。
12、热电偶产生的热电势一般由⑴接触电势和⑵温差电势组成。
13光电式传感器是利用光敏元件将光信号转换为电流信号的装置。
14、霍尔传感器是利用霍尔效应原理制成的传感器,主要用来测量磁场的大小。
15、电容式传感器有变面积式、变间隙式和变介质式三种.16、当输入端加电流I,并在元件平面法线方向加磁感强度为B的磁场,那么在垂直于电流和磁场方向上将产生电动势,这种现象就是霍尔效应。
二、选择题(每1分,共30分):1、传感器的精确度是指( A )A传感器的输出指示值与被测量约定真值的一致程度B传感器输出量y和输入量x之比C传感器能够测量的下限值(y min)到上限值(y max)之间的范围D输出量与输入量之间对应关系2、不是基于物质的热胀冷缩现象来反映被测温度高低的是( D )。
传感技术期末试题及答案一、选择题(每题2分,共20分)1. 传感器的主要功能是将()转换为电信号。
A. 光信号B. 机械量C. 非电学量D. 电学量2. 电阻式传感器的主要变换原理是()。
A. 电阻变化B. 电容变化C. 电感变化D. 频率变化3. 下列不属于传感器静态特性的是()。
A. 线性度B. 灵敏度C. 响应时间D. 稳定性4. 在测量温度时,常用的传感器类型是()。
A. 热电偶B. 应变片C. 光电二极管D. 电容式传感器5. 传感器的动态特性主要描述传感器对()的响应能力。
A. 静态信号B. 动态信号C. 噪声信号D. 随机信号6. 光电传感器的工作原理是基于()。
A. 光电效应B. 光电导效应C. 热电效应D. 磁电效应7. 下列哪项不是传感器的基本性能指标()。
A. 精度B. 重复性C. 灵敏度D. 价格8. 在测量压力时,压电式传感器的输出信号与被测量压力之间的关系通常是()。
A. 正比关系B. 反比关系C. 对数关系D. 指数关系9. 霍尔传感器主要用来测量()。
A. 温度B. 压力C. 磁场D. 湿度10. 智能传感器与普通传感器相比,其主要优势在于()。
A. 成本更低B. 集成了微处理器C. 体积更小D. 能耗更低二、填空题(每空2分,共20分)11. 传感器的灵敏度是指传感器输出信号与输入量之间的________关系。
12. 传感器的稳定性是指在________和环境条件不变的情况下,传感器输出量随时间的重复性。
13. 常见的温度传感器有热电偶、________和________。
14. 在测量位移时,________传感器可以用于测量物体的微小位移变化。
15. 传感器的动态响应特性通常包括________、上升时间和________。
16. 光电传感器在工业自动化中常用于检测物体的________和________。
17. 智能传感器通常具备________、数据处理和________功能。

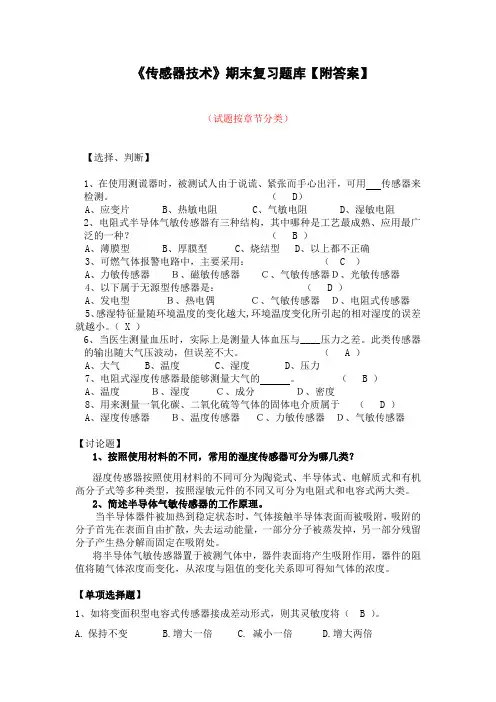

《传感器技术》期末复习题库【附答案】(试题按章节分类)【选择、判断】1、在使用测谎器时,被测试人由于说谎、紧张而手心出汗,可用传感器来检测。
( D)A、应变片B、热敏电阻C、气敏电阻D、湿敏电阻2、电阻式半导体气敏传感器有三种结构,其中哪种是工艺最成熟、应用最广泛的一种?( B )A、薄膜型B、厚膜型C、烧结型D、以上都不正确3、可燃气体报警电路中,主要采用:( C )A、力敏传感器B、磁敏传感器C、气敏传感器D、光敏传感器4、以下属于无源型传感器是:( D )A、发电型B、热电偶C、气敏传感器D、电阻式传感器5、感湿特征量随环境温度的变化越大,环境温度变化所引起的相对湿度的误差就越小。
( X )6、当医生测量血压时,实际上是测量人体血压与____压力之差。
此类传感器的输出随大气压波动,但误差不大。
( A )A、大气B、温度C、湿度D、压力7、电阻式湿度传感器最能够测量大气的。
( B )A、温度B、湿度C、成分D、密度8、用来测量一氧化碳、二氧化硫等气体的固体电介质属于( D )A、湿度传感器B、温度传感器C、力敏传感器D、气敏传感器【讨论题】1、按照使用材料的不同,常用的湿度传感器可分为哪几类?湿度传感器按照使用材料的不同可分为陶瓷式、半导体式、电解质式和有机高分子式等多种类型,按照湿敏元件的不同又可分为电阻式和电容式两大类。
2、简述半导体气敏传感器的工作原理。
当半导体器件被加热到稳定状态时,气体接触半导体表面而被吸附,吸附的分子首先在表面自由扩散,失去运动能量,一部分分子被蒸发掉,另一部分残留分子产生热分解而固定在吸附处。
将半导体气敏传感器置于被测气体中,器件表面将产生吸附作用,器件的阻值将随气体浓度而变化,从浓度与阻值的变化关系即可得知气体的浓度。
【单项选择题】1、如将变面积型电容式传感器接成差动形式,则其灵敏度将( B )。
A.保持不变B.增大一倍C. 减小一倍D.增大两倍2、用电容式传感器测量固体或液体物位时,应该选用(C )。
