伴随着智能化技术的持续性发展，在目前多个行业中智能化控制技术均有比较成熟的研究与应用，其中在水利水电、石油化工以及交通运输领域中均有着智能化的应用案例。
新的形势下所提出的供水方案需减少供水成本，建立智能且高效的供水系统具有重要的社会意义和经济意义。
采用先进的智能控制策略，实现水资源的合理利用，成为迫切需要解决的问题，并具有重要的经济和社会意义。
一、供水系统的组成供水系统由模糊PID控制器、S7-300PLC控制器、压力及水位检测传感器、变频器、电动机、水泵、储水池、报警器等组成。
系统的具体工作过程为:针对水压和水位控制，传感器不停地采集管网中的数值，并将该值转换为电信号,并将此电信号传输给PLC,PLC将此水压水位值与给定值进行比较，再根据模糊PID控制算法计算岀相应的控制量来实时控制变频器的输岀频率,用于控制电机转速，从而使系统水压水位恒定不变,如发生偏差，立即报警。
二、PID控制系统设计水泵有主泵、辅泵和故障备用泵三种类型,并且三个泵之间可以互相交换。
通过变频器控制的水泵为主泵,通过工频电压控制的为辅泵，当故障发生时采用的是故障备用泵，三个泵的工作方式是先开先停循环工作,每次增加一个水泵投入运行工作,就把之前工作的变频泵软停止同时将其切换为工频运行,新泵继续采用变频器软起动变频运行。
QA是低压断路器，KM1、KM2、KM3、KM4、KM5、KM6和KM7是接触器,FR1、FR2和FR3是热继电器。
如果要供水，首先由PLC发岀指令,QA、KM1和KM2闭合，导致电动机M1开始变频软启动，当频率从0Hz上升到工频50Hz时，电动机M1增大转速，如果水压增到给定值,M1减速运行,如果水压还低于给定值,KM2断开,KM3闭合,M1开始进入工频运行，同时KM4闭合，电动机M2进入变频软启动，当频率从0Hz增大到工频50Hz时，电动机M2转速上升,如果水压高于给定值,M2减速运行，如果水压低于给定值或有故障发生,KM4打开,KM5闭合,M2工频运行，启动故障泵M3。

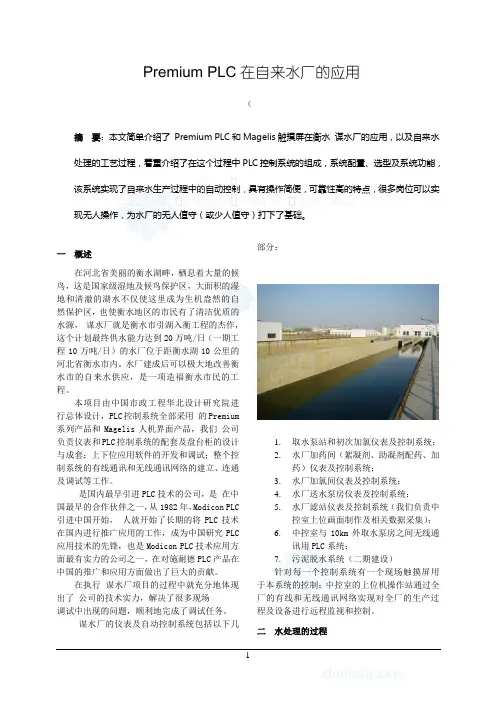

Premium PLC在自来水厂的应用（摘要：本文简单介绍了 Premium PLC和Magelis触摸屏在衡水谋水厂的应用，以及自来水处理的工艺过程，着重介绍了在这个过程中PLC控制系统的组成，系统配置、选型及系统功能，该系统实现了自来水生产过程中的自动控制，具有操作简便，可靠性高的特点，很多岗位可以实现无人操作，为水厂的无人值守（或少人值守）打下了基础。
一概述在河北省美丽的衡水湖畔，栖息着大量的候鸟，这是国家级湿地及候鸟保护区，大面积的湿地和清澈的湖水不仅使这里成为生机盎然的自然保护区，也使衡水地区的市民有了清洁优质的水源，谋水厂就是衡水市引湖入衡工程的杰作，这个计划最终供水能力达到20万吨/日（一期工程10万吨/日）的水厂位于距衡水湖10公里的河北省衡水市内。
水厂建成后可以极大地改善衡水市的自来水供应，是一项造福衡水市民的工程。
本项目由中国市政工程华北设计研究院进行总体设计， PLC控制系统全部采用的Premium 系列产品和Magelis人机界面产品，我们公司负责仪表和PLC控制系统的配套及盘台柜的设计与成套；上下位应用软件的开发和调试；整个控制系统的有线通讯和无线通讯网络的建立、连通及调试等工作。
是国内最早引进PLC技术的公司，是在中国最早的合作伙伴之一，从1982年，Modicon PLC 引进中国开始，人就开始了长期的将PLC技术在国内进行推广应用的工作，成为中国研究PLC 应用技术的先锋，也是Modicon PLC技术应用方面最有实力的公司之一，在对施耐德PLC产品在中国的推广和应用方面做出了巨大的贡献。
在执行谋水厂项目的过程中就充分地体现出了公司的技术实力，解决了很多现场调试中出现的问题，顺利地完成了调试任务。
谋水厂的仪表及自动控制系统包括以下几部分：1.取水泵站和初次加氯仪表及控制系统；2.水厂加药间（絮凝剂、助凝剂配药、加药）仪表及控制系统；3.水厂加氯间仪表及控制系统；4.水厂送水泵房仪表及控制系统；5.水厂滤站仪表及控制系统（我们负责中控室上位画面制作及相关数据采集）；6.中控室与10km外取水泵房之间无线通讯用PLC系统；7.污泥脱水系统（二期建设）针对每一个控制系统有一个现场触摸屏用于本系统的控制；中控室的上位机操作站通过全厂的有线和无线通讯网络实现对全厂的生产过程及设备进行远程监视和控制。
批注：1、正确题目是小区换热站供水系统控制(PLC)你的题目是小区物业供水系统，题目偏离，网上下载都找不对资料2、文章按照我发的格式进行排版3、提供小区供热自控部分的 CAD图纸基于PLC控制的小区物业供水系统设计摘要城市供水是指城市公共供水和自建设施供水，城市公共供水是指城市自来水供水企业以公共供水管道及其附属设施向单位和居民的生活、生产和其他各项建设提供用水；自建设施供水是指城市的用水单位以其自选建设的供水管道，及其附属设施向本单位的生活、生产和其他各项建设提供用水。
随着我国各项节水措施的推进，单位GDP用水量、人均用水量将逐渐减少。
但是，由于人口的增加、城市化的深入以及工业生产的增长，预计城市供水行业的总体需求仍将保持平稳增长状态。
在城市化进程迅速的今天，那么大楼供水系统的建设就显得尤为重要。
而且随着城市用水量不断增加，对供水系统的建设提出了更高的要求。
供水的经济性、可靠性、稳定性直接影响到大楼用户的正常生活和工作。
本篇设计详细介绍了基于PLC的大楼物业供水系统的方案设计，其中包括硬件选择和电路的设计、软件规划和编写，并重点描述了大楼物业供水系统的工作原理和过程、系统设计、软件编程的原则和技巧。
关键词：供水系统，PLC，稳定性目录第一章绪论 ....................................... 错误!未定义书签。
1.1 研究背景 01.2 供水系统设计要求 (1)1.3 供水系统设计思想 (1)1.4 供水系统方案确定 (2)1.5 供水系统运行和原理 (2)1.5.1 系统原理说明 (2)1.5.2 系统运行说明 (3)第二章可编程控制器的概述.......................... 错误!未定义书签。
2.1 可编程控制器介绍 (4)2.2 三菱FX系列介绍 (5)2.2.1 三菱FX系列PLC主要特点 (5)2.2.2 三菱FX系列PLC主要数据简介 (6)2.2.3 三菱FX系列PLC基本指令 (6)2.3 可编程控制器的特点 (7)2.4 可编程控制器的工作原理 (8)2.4.1 PLC的等效工作电路 (8)2.4.2 PLC的工作过程 (9)第三章系统硬件设计................................ 错误!未定义书签。
基于PLC的锅炉三冲量给水控制系统设计摘要锅炉三冲量给水控制系统在工业控制中是一个典型的控制系统。
在锅炉三冲量给水控制系统中，汽包水位是影响锅炉安全运行的一个重要参数,汽包水位过高或者过低的后果都非常严重,因此对汽包水位必须进行严格控制。
PLC技术的快速发展使得PLC广泛应用于过程控制领域并极大地提高了控制系统性能,PLC已经成为当今自动控制领域不可缺少的重要设备。
本文从控制方案设计、PLC简介和系统软件设计几个方面进行介绍。
并且分析影响汽包水位的各种因素出发,重点分析了锅炉汽包水位的“假水位现象”,提出了锅炉汽包水位控制系统的三冲量控制方案。
本系统以西门子S7-300来实现锅炉汽包水位自动控制，按照工程整定的方法进行了PID参数整定,并进行了仿真研究。
根据仿真结果曲线来看，系统的性能指标都达到了要求。
关键词：PLC;锅炉;三冲量;汽包水位;PID控制Design of Three- impulse Water SupplyControl System of Boiler Based on PLCAbstractThe three-impulse water supply control system of boiler is a typical control system in industrial control. In the three- impulse water supply control system of boiler, the steam drum water level is a very important parameter for the boiler safe operation. Both high and low steam drum water level may lead to extremely serious consequence; therefore steam drum water level must be strictly controlled. With the rapid development of PLC technology, PLC is widely applied to the process control domain and makes the performance of control system enhance enormously. PLC has already become the essential important equipment in automatic control domain. The control design, the introduction to PLC, and system software design are introduced in the paper. Also based on the analysis of all kinds of factors which influence steam drum water level, “unreal water level phenomenon”is analyzed specially, and three impulses control scheme of steam drum water level control system is proposed. Siemens S7-300 is adopted to realize automatic control of steam drum water level in the system.PID parameters are regulated by engineering regulation method, and simulation study is done. According to the simulation results, system performance meets the requirements.Key words: PLC;Boiler; Three Impulses; Steam Drum Water Level; PID C ontrol目录摘要 (I)Abstract (II)1.绪论 (1)1.1课题背景及目的和意义 (1)1.2项目研究内容 (2)2.控制方案设计 (3)2.1汽包水位控制系统参数选择 (3)2.2控制方案设计结构选择 (3)2.2.1单冲量汽包水位控制系统 (3)2.2.2双冲量汽包水位控制系统 (3)2.2.3三冲量汽包水位控制系统 (3)2.3前馈串级控制系统 (4)2.3.1串级控制系统特点 (4)2.3.2串级控制系统回路的选择原则 (4)2.3.3前馈控制系统特点 (5)2.3.4前馈控制器设计 (5)2.4被控对象数学模型 (6)3.PLC简介 (8)3.1 S7-300硬件 (8)3.1.1 S7-300的物理结构 (8)3.1.2硬件组态 (9)3.1.3信号模块 (10)3.2 S7-300软件 (10)3.2.1组织块OB35 (10)3.2.2功能块FB41 (11)3.2.3功能块FB100 (12)3.2.4功能块FC105和FC106 (13)4. PLC控制系统的设计 (14)4.1程序设计 (14)4.2仿真步骤 (24)4.3仿真曲线 (27)结论 (29)致谢 (30)参考文献 (31)1.绪论1.1课题背景及目的和意义蒸气锅炉是企业重要的动力设备，其任务是供给合格稳定的蒸气产品,以满足负荷的需要。
