透明陶瓷烧结工艺研究

氮化铝透明陶瓷的烧结技术研究（材料复合新技术国家重点实验室武汉 430070）摘要：氮化铝(AlN)透明陶瓷因具有高热导率、低介电常数、高绝缘性、与硅相匹配的热膨胀系数及其他优良的物理特性,在新材料领域越来越引起人们的广泛关注。

本文主要介绍AlN透明陶瓷的烧结技术，如，热压烧结、无压烧结、放电等离子烧结及微波烧结，并分析了AlN陶瓷的应用领域与前景。

关键词：氮化铝透明陶瓷；热压烧结；无压烧结；放电等离子烧结；微波烧结The sintering technology research of aluminum nitride transparentceramics(State Key Laboratory of Advanced Technology for Materials Synthesis and Processing, Wuhan, 43007) Abstract：Aluminum nitride (AlN) transparent ceramic is more and more aroused people's wide concern in the field of new materials, because of its high heat conductivity, low dielectric constant, high insulating property, the thermal expansion coefficient that match the silicon and other excellent physical properties.The sintering technologies of AlN transparent ceramic were introduced in this paper, like Hot Pressed Sintering, Pressureless Sintering, Spark Plasma Sintering and Microwave Sintering and analyzes the application fields and prospect of AlN ceramics.Key words: aluminum nitride transparent ceramic; hot pressed sintering; pressureless sintering; spark plasma sintering; microwave sintering1、引言1957年，美国陶瓷学家Coble成功制备了世界上第一块透明氧化铝陶瓷[1]。

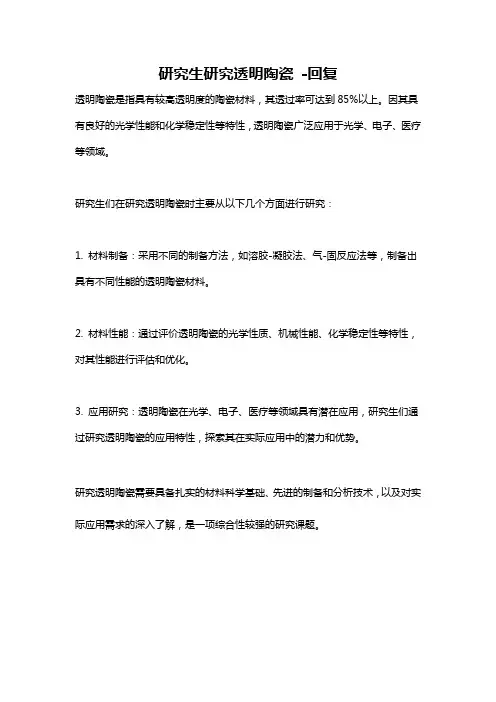

研究生研究透明陶瓷-回复
透明陶瓷是指具有较高透明度的陶瓷材料，其透过率可达到85%以上。

因其具有良好的光学性能和化学稳定性等特性，透明陶瓷广泛应用于光学、电子、医疗等领域。

研究生们在研究透明陶瓷时主要从以下几个方面进行研究：
1. 材料制备：采用不同的制备方法，如溶胶-凝胶法、气-固反应法等，制备出具有不同性能的透明陶瓷材料。

2. 材料性能：通过评价透明陶瓷的光学性质、机械性能、化学稳定性等特性，对其性能进行评估和优化。

3. 应用研究：透明陶瓷在光学、电子、医疗等领域具有潜在应用，研究生们通过研究透明陶瓷的应用特性，探索其在实际应用中的潜力和优势。

研究透明陶瓷需要具备扎实的材料科学基础、先进的制备和分析技术，以及对实际应用需求的深入了解，是一项综合性较强的研究课题。

透明氧化铝陶瓷制备的研究进展关键词：透明氧化铝，透光率，烧结助剂，烧结工艺1引言透明氧化铝陶瓷最早是由美国Coble博士发明的，他通过在Al2O3中添加0．25wt% MgO，于1700～1800℃氢气气氛下烧结出呈半透明的氧化铝陶瓷，从此开创了透明氧化铝陶瓷研究和应用的新篇章［1］。

经过半个世纪的不懈努力和研究，科研工作者发现，通过提高氧化铝的纯度、致密度以及合理的调控显微结构，可以显著提高氧化铝陶瓷的透光性。

随着研究的不断开展，制备氧化铝陶瓷的烧结助剂得到了极大地扩展，除了MgO，一些稀土氧化物（如Y2O3、La2O3、ZrO2等）同样可以作为氧化铝陶瓷的烧结助剂，并且采用复合添加剂的效果优于单独使用MgO。

关于添加剂的引入方式，谢志鹏等［2］提出了化学沉淀包覆工艺，在1800℃氢气气氛下烧结，制备了透明氧化铝陶瓷。

与传统的球磨工艺相比，该方法能够实现添加剂在氧化铝基体中的均匀分布，从而大大提高了陶瓷的透光性。

关于透明氧化铝陶瓷的烧结技术，最近的研究工作表明，采用热等静压（HIP）、放电等离子（SPS）等特种烧结工艺可以制备出亚微米晶的高性能透明氧化铝陶瓷。

例如，Jin等［3］采用SPS工艺，于1250～1350℃，80MPa压力下烧结，制备了晶粒尺寸小于1μm，直线透光率为53%的透明陶瓷。

由于晶粒细小，其机械强度也非常优异。

此外，Mao等［4］就氧化铝晶粒光轴取向对透光性的影响进行了研究，他们通过在强磁场条件下进行透明Al2O3陶瓷浆料的注浆成型，使烧结后的Al2O3陶瓷晶粒光轴趋于一致，从而减少六方晶系Al2O3陶瓷因双折射率不同带来的光损失，显著提高透明Al2O3陶瓷的透过率。

下面就影响氧化铝陶瓷透光性的各种因素，以及氧化铝粉体选择、烧结助剂及作用、烧结工艺及透明氧化铝陶瓷的应用进行综述。

2影响氧化铝陶瓷透明性的因素2.1.1气孔对透明陶瓷透光性能影响最大的因素是气孔率，又包括气孔尺寸、数量、种类。

透明陶瓷材料
透明陶瓷材料是一种具有高透明度的陶瓷材料，通常由氧化铝、氧化锆、氧化
镁等多种氧化物组成。

它具有优异的光学性能和化学稳定性，被广泛应用于光学器件、医疗器械、航空航天等领域。

本文将对透明陶瓷材料的特性、制备工艺以及应用领域进行介绍。

首先，透明陶瓷材料具有优异的光学性能。

它的透光率高达85%以上，甚至有
些特殊的透明陶瓷材料透光率可以达到95%以上，因此在光学器件领域有着广泛
的应用。

透明陶瓷材料还具有较好的抗热性能和化学稳定性，能够在高温或腐蚀性环境下保持稳定的性能。

其次，透明陶瓷材料的制备工艺主要包括干法制备和湿法制备两种。

干法制备
是指通过粉末冶金工艺，将原料粉末进行混合、压制和烧结而成。

湿法制备则是将原料粉末与有机物混合成浆料，通过成型、干燥和烧结等工艺步骤制备而成。

无论是干法制备还是湿法制备，都需要严格控制工艺参数，以确保透明陶瓷材料具有良好的透明性和稳定性。

最后，透明陶瓷材料在医疗器械、光学器件、航空航天等领域有着广泛的应用。

在医疗器械领域，透明陶瓷材料被用于制备人工晶体、牙科修复材料等，具有良好的生物相容性和耐磨性。

在光学器件领域，透明陶瓷材料被用于制备高性能的光学透镜、激光窗口等，能够满足各种复杂环境下的使用要求。

在航空航天领域，透明陶瓷材料被用于制备航天器的外壳、导弹的窗口等，具有良好的耐高温、耐腐蚀等性能。

总之，透明陶瓷材料具有优异的光学性能和化学稳定性，制备工艺严格，应用
领域广泛。

随着科技的不断发展，透明陶瓷材料在更多领域将会有着更广阔的应用前景。

透明陶瓷鲁成强（山东轻工业学院）摘要：简要地介绍了透明陶瓷的研究现状，同时探讨了透明陶瓷透光的原理以及影响透明性能的主要因素，叙述了透明陶瓷的制备方法，并展望了透明陶瓷研究发展趋势。

关键字：透明陶瓷现状原理制备发展趋势1透明陶瓷的现状透明陶瓷是二十世纪50年代末发展起来的。

经过几十年的发展，已制备了一系列的透明陶瓷。

如氧化铝透明陶瓷、氧化钇透明陶瓷、氮化铝透明陶瓷以及电光透明陶瓷和激光透明陶瓷等。

所谓透明陶瓷就是能透过光线的陶瓷。

通常陶瓷是不透明的，其原因是陶瓷材料内部含有的微气孔等缺陷对光线产生折射和散射作用，使得光线几乎无法透过陶瓷体。

1959年通用电气公司首次提出了一些陶瓷具有可透光性,随后美国陶瓷学家R.L.Coble制备得到透明氧化铝陶瓷证实了这一点。

这种材料不仅具有较好的透明性，且耐腐蚀，能在高温高压下工作，还有许多其他材料无可比拟的性质，如强度高、介电性能优良、低电导率、高热导性等，所以逐渐在照明技术、光学、特种仪器制造、无线电子技术及高温技术等领域获得日益广泛的应用[1]。

2影响透明陶瓷性能的主要因素2.1气孔率对透明陶瓷透光性能影响最大的因素是气孔率。

普通陶瓷即使具有很高的致密度，往往也不是透明的，这是因为其中有很多封闭的气孔。

文献指出,总气孔率超过1%的氧化物陶瓷基本是不透明的，因为气孔的折射率非常低(约为1.0)，这些气孔在光线传播的过程中会使光线发生多次反射，从而大大降低材料的透明度。

陶瓷内部的气孔可存在于晶体之间和晶体内部。

晶体之间的气孔处于晶界上容易排除，而晶体内部的气孔即使是小于微米级的也很难排除。

因此晶体内部气孔对于获得透明陶瓷是最危险的。

因此要从每一个工艺阶段：原料粉体的制备、预烧、烧成。

来防止气孔的产生。

2.2晶界结构首先，晶界是破坏陶瓷体光学均匀性、从而引起光的散射、致使材料的透光率下降的重要因素之一。

当单位体积晶界数量较多，晶体配置杂乱无序，入射光透过晶界时，必然引起光的连续反射、折射，这样其透光率也就降低。

透明陶瓷材料制备工艺的透光率与热处理性能优化透明陶瓷材料制备工艺的透光率与热处理性能优化透明陶瓷材料是一种具有良好光学性能的材料，广泛应用于光学器件、光学传感器和高温窗口等领域。

然而，现有的透明陶瓷材料在透光率和热处理性能方面仍然存在一定的局限，需要通过优化制备工艺来提高其性能。

透光率是透明陶瓷材料的重要性能之一，它决定了材料在光学传感器和光学器件中的应用范围。

传统的透明陶瓷材料制备方法使用高温烧结工艺，但这种方法容易导致材料晶界的界面反射和散射，从而降低了透光率。

因此，通过控制材料的微观结构和晶界组织，可以提高透光率。

一种优化透明陶瓷材料制备工艺的方法是采用等离子烧结技术。

该技术通过在烧结过程中施加直流电场，可以促使陶瓷颗粒的快速烧结，从而降低材料的烧结温度和时间。

同时，等离子烧结技术还可以控制材料的晶界结构和晶体取向，提高透光率。

研究表明，使用等离子烧结技术制备的透明陶瓷材料，其透光率可达到90%以上。

除了透光率，热处理性能也是透明陶瓷材料的关键性能之一。

透明陶瓷材料常常需要在高温环境下使用，因此需要具有良好的耐热性。

然而，传统的陶瓷材料往往由于晶粒尺寸和晶界强化效应的限制，而在高温下容易出现晶粒长大和晶界松弛等问题，导致材料的热处理性能下降。

为了优化透明陶瓷材料的热处理性能，可以采用生长晶种的方法。

该方法通过在材料生长过程中引入微晶颗粒，可促进晶粒的匀细化和晶界的增多，从而提高材料的热处理性能。

此外，还可以通过添加界面活性元素或控制材料的配比，来调控材料的晶界强化效应，在热处理过程中减少材料的晶粒长大和晶界松弛现象。

综上所述，透明陶瓷材料制备工艺的透光率与热处理性能可以通过一系列的优化方法来提升。

采用等离子烧结技术可以提高材料的透光率，而生长晶种的方法和界面活性元素的添加可以改善热处理性能。

这些方法的应用将有助于开发出具有优异性能的透明陶瓷材料，推动其在光学传感器和光学器件等领域的应用。

透明陶瓷材料是一类广泛应用于光学领域的材料，具有良好的机械性能、化学稳定性和高热传导性能。

《SPS烧结AlN-MgO-La2O3复合掺杂多晶Si3N4透明陶瓷》篇一SPS烧结AlN-MgO-La2O3复合掺杂多晶Si3N4透明陶瓷一、引言随着科技的发展，透明陶瓷材料因其独特的光学性能和机械性能，在光电子器件、激光器、光学窗口等领域得到了广泛的应用。

多晶Si3N4透明陶瓷作为一种重要的陶瓷材料，其性能的优化和改进一直是研究的热点。

本文将介绍一种采用SPS烧结技术制备的AlN/MgO/La2O3复合掺杂多晶Si3N4透明陶瓷，以提高其质量和性能。

二、材料与方法1. 材料准备本实验采用高纯度的Si3N4粉末作为基础材料，同时加入AlN、MgO和La2O3作为掺杂剂。

这些原料均经过严格的筛选和提纯，以保证最终产品的质量。

2. 制备方法采用SPS（Spark Plasma Sintering）烧结技术，将掺杂后的Si3N4粉末进行烧结。

在高温高压的条件下，粉末颗粒之间的接触面积增大，有利于形成致密的陶瓷结构。

同时，通过控制烧结过程中的温度和时间，可以实现陶瓷的致密化和透明化。

三、SPS烧结工艺与特点SPS烧结技术是一种先进的陶瓷烧结技术，具有以下优点：1. 烧结温度低：相比传统烧结技术，SPS烧结可以在较低的温度下实现陶瓷的致密化，有利于保护掺杂剂的活性。

2. 烧结时间短：SPS烧结过程迅速，可以在短时间内完成陶瓷的烧结，提高生产效率。

3. 致密度高：SPS烧结过程中，通过脉冲电流的作用，使粉末颗粒之间的接触面积增大，有利于形成致密的陶瓷结构。

四、AlN/MgO/La2O3复合掺杂对陶瓷性能的影响AlN、MgO和La2O3的复合掺杂可以显著提高多晶Si3N4透明陶瓷的性能。

AlN的加入可以提高陶瓷的硬度和耐磨性；MgO 的加入可以改善陶瓷的抗热震性能；La2O3的加入则可以提高陶瓷的光学性能和机械强度。

这些掺杂剂的协同作用，使得复合掺杂后的多晶Si3N4透明陶瓷具有更高的质量和性能。

五、实验结果与讨论通过SPS烧结技术制备的AlN/MgO/La2O3复合掺杂多晶Si3N4透明陶瓷，具有以下优点：1. 高致密度：通过SPS烧结技术，实现了陶瓷的高致密化，使得陶瓷的显微结构更加均匀。

烧结工艺对透明氧化铝陶瓷性能的影响摘要：透明氧化铝陶瓷作为一种具有优异特性的无机材料，广泛应用于光学、电子、化工等领域。

烧结工艺是制备透明氧化铝陶瓷的关键步骤之一，直接影响其性能。

本文以透明氧化铝陶瓷为研究对象，探讨了烧结工艺对其性能的影响，并分析了烧结温度、烧结时间、添加剂等因素对透明氧化铝陶瓷的影响机制。

通过实验研究和数据分析，得出了烧结工艺优化的建议和结论，为提高透明氧化铝陶瓷的性能提供了理论和实践依据。

关键词：透明氧化铝陶瓷；烧结工艺；性能；烧结温度；烧结时间引言透明氧化铝陶瓷的研究背景可以追溯到对透明陶瓷的需求和发展。

传统的陶瓷材料具有较好的机械性能和化学稳定性，但在透明度方面存在一定的局限性。

因此，人们开始寻求开发具有透明性能的陶瓷材料，以满足光学、电子和其他领域的高级应用。

当前，透明氧化铝陶瓷的研究主要集中在材料合成改进、工艺优化、性能提升和创新应用开发等方面。

通过不断的研究和探索，透明氧化铝陶瓷有望在更广泛的领域中发挥重要作用，并为相关技术和产业的发展做出贡献。

1.烧结工艺对透明氧化铝陶瓷性能的影响1.1烧结温度对透明氧化铝陶瓷性能的影响随着烧结温度的升高，透明氧化铝陶瓷的晶粒尺寸增大，并且结晶度也提高。

较高的烧结温度可以促进晶粒长大与结晶度的增加，从而改善陶瓷的光学和机械性能。

烧结温度对透明氧化铝陶瓷的致密度具有显著影响。

一般来说，较高的烧结温度有利于颗粒间的熔合和结合力的增强，从而提高陶瓷的密度和致密度。

这将直接影响到材料的透明度和强度。

透明氧化铝陶瓷的透明度主要受烧结温度和晶粒尺寸的影响。

较高的烧结温度可以促进晶粒长大和晶界的消失，从而提高陶瓷的透明度。

然而，温度过高可能导致晶粒长大过快，引起不均匀的尺寸分布，从而降低透明度。

烧结温度的选择对透明氧化铝陶瓷的机械性能也具有重要影响。

合适的烧结温度可以提高材料的硬度、强度和韧性，从而增加陶瓷的抗磨损性能和耐用性。

1.2烧结时间对透明氧化铝陶瓷性能的影响较长的烧结时间有利于晶粒的生长和结晶度的提高。

《SPS烧结AlN-MgO-La2O3复合掺杂多晶Si3N4透明陶瓷》篇一SPS烧结AlN-MgO-La2O3复合掺杂多晶Si3N4透明陶瓷一、引言随着科技的不断进步，透明陶瓷作为一种新型材料，因其独特的物理和化学性质，在光学、电子学、热学等领域具有广泛的应用前景。

多晶Si3N4透明陶瓷作为一种典型的代表，其性能的优化与提升一直是研究的热点。

本文将重点探讨SPS烧结技术下，AlN/MgO/La2O3复合掺杂多晶Si3N4透明陶瓷的高质量制备方法及其性能研究。

二、SPS烧结技术及材料掺杂SPS烧结技术（Spark Plasma Sintering）是一种新型的烧结技术，具有烧结温度低、烧结时间短、晶粒细小均匀等优点。

AlN/MgO/La2O3复合掺杂则是为了提高多晶Si3N4透明陶瓷的致密性、透光性以及机械强度等性能。

其中，AlN和MgO作为主要掺杂元素，能够提高陶瓷的硬度与抗腐蚀性；而La2O3的引入则有助于提高陶瓷的烧结性能和透光性能。

三、高质量制备方法1. 材料准备：选用高纯度的Si3N4粉末、AlN、MgO和La2O3作为原料，经过球磨、干燥、过筛等工艺制备成混合粉末。

2. 压制成型：将混合粉末放入模具中，采用冷等静压技术进行压制，得到具有一定形状和密度的坯体。

3. SPS烧结：将坯体放入SPS烧结炉中，在一定的温度、压力和气氛下进行烧结。

通过控制烧结参数，使得晶粒生长均匀，获得高质量的透明陶瓷。

四、性能研究1. 致密性：通过阿基米德排水法测量陶瓷的密度，并与未掺杂的Si3N4陶瓷进行比较，分析复合掺杂对致密性的影响。

2. 透光性：采用紫外-可见-近红外分光光度计测量陶瓷的透光性能，分析掺杂元素及SPS烧结工艺对透光性的影响。

3. 机械性能：通过维氏硬度计和抗压强度试验机测量陶瓷的硬度和抗压强度，评估复合掺杂及SPS烧结工艺对机械性能的改善。

4. 微观结构：利用扫描电子显微镜（SEM）和X射线衍射（XRD）技术观察陶瓷的微观结构和晶相组成，分析晶粒大小、分布及相组成对性能的影响。

第33卷第6期硅酸盐学报Vol.33,No.6　2005年6月J OURNAL OF T H E CHIN ESE CERAMIC SOCIET Y J une,2005放电等离子烧结技术制备透明Al N陶瓷熊　焰,傅正义,王玉成(武汉理工大学,材料复合新技术国家重点实验室,武汉　430070)摘　要:采用放电等离子烧结(spark plasma sintering,SPS)技术,以Ca F2为烧结助剂,在1850℃烧结15min,成功制备了透明AlN陶瓷。

随着Ca F2含量的增加,样品的密实度和透过率都随之提高。

在Ca F2含量为2.5%(质量分数)的AlN陶瓷样品的透光率最高(56.3%)。

继续提高Ca F2含量,样品密实度和透过率反而有所下降。

SPS制备的纯AlN陶瓷样品中出现了颜色不均匀现象。

与传统烧结方法比较,SPS制备的样品具有很高的致密度、纯度和良好的晶体结构。

CaF2的加入降低了烧结温度,烧结时间短,提高了AlN陶瓷的透过率,是制备透明AlN 陶瓷的有效烧结助剂。

关键词:氮化铝透明陶瓷;放电等离子烧结;透过率中图分类号:TQ133 文献标识码:A 文章编号:04545648(2005)06075305TRANSPARENT Al N CERAMICS PREPARED B Y SPARK PLASMA SINTERINGX IO N G Yan,FU Zheng yi,W A N G Yucheng(State Key Laboratory of Advanced Technology for Materials Synthesis and Processing,Wuhan University ofTechnology,Wuhan　430070,China)Abstract:Transparent CaF2doped AlN ceramics were prepared by spark plasma sintering(SPS)at1850℃for15min.With the increase of the amount of CaF2,the density and transmittance of the samples increase.The sample doped with2.5%in mass CaF2has the best transmittance of56.3%.When CaF2content was increased to over2.5%,the density and transmit2 tance decrease with the increase of the addition of CaF2.Heterogeneity in the color was observed in the pure AlN ceramics pre2 pared by pared with traditional densification methods,the samples prepared by SPS have high density,high purity and fine microstructures.The addition of CaF2can not only lower the sintering temperature but also can improve the transpar2 ency,which indicates that CaF2is an effective additive for the preparation of transparent AlN ceramics.K ey w ords:transparent aluminum nitride ceramics;spark plasma sintering;transmittance AlN因其高热导率[1],低介电常数和与硅相近的热膨胀系数,作为一种优良的基板和封装材料,引起了人们的广泛关注。
