5-钢丝网骨架塑料(聚乙烯)复合管与其它管材性能对比

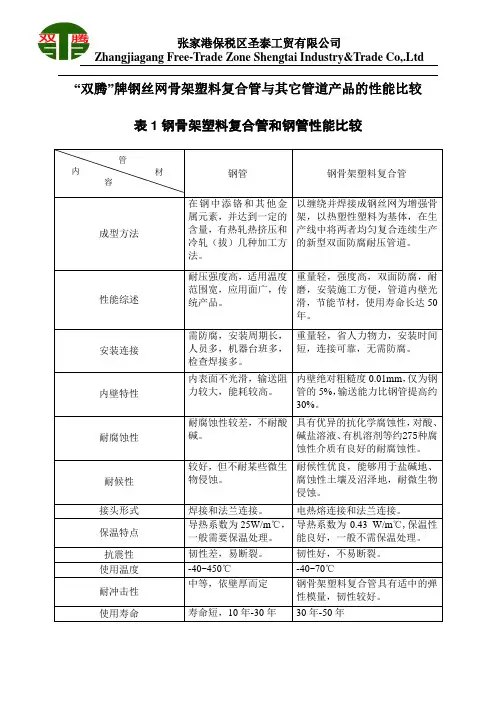

“双腾”牌钢丝网骨架塑料复合管与其它管道产品的性能比较表1钢骨架塑料复合管和钢管性能比较钢管钢骨架塑料复合管成型方法在钢中添铬和其他金属元素，并达到一定的含量，有热轧热挤压和冷轧（拔）几种加工方法。

以缠绕并焊接成钢丝网为增强骨架，以热塑性塑料为基体，在生产线中将两者均匀复合连续生产的新型双面防腐耐压管道。

性能综述耐压强度高，适用温度范围宽，应用面广，传统产品。

重量轻，强度高，双面防腐，耐磨，安装施工方便，管道内壁光滑，节能节材，使用寿命长达50年。

安装连接需防腐，安装周期长，人员多，机器台班多，检查焊接多。

重量轻，省人力物力，安装时间短，连接可靠，无需防腐。

内壁特性内表面不光滑，输送阻力较大，能耗较高。

内壁绝对粗糙度0.01mm ，仅为钢管的5%，输送能力比钢管提高约30%。

耐腐蚀性耐腐蚀性较差，不耐酸碱。

具有优异的抗化学腐蚀性，对酸、碱盐溶液、有机溶剂等约275种腐蚀性介质有良好的耐腐蚀性。

耐候性 较好，但不耐某些微生物侵蚀。

耐候性优良，能够用于盐碱地、腐蚀性土壤及沼泽地，耐微生物侵蚀。

接头形式 焊接和法兰连接。

电热熔连接和法兰连接。

保温特点 导热系数为25W/m ℃，一般需要保温处理。

导热系数为0.43 W/m ℃,保温性能良好，一般不需保温处理。

抗震性 韧性差，易断裂。

韧性好，不易断裂。

使用温度 -40~450℃ -40~70℃耐冲击性 中等，依壁厚而定 钢骨架塑料复合管具有适中的弹性模量，韧性较好。

使用寿命寿命短，10年-30年30年-50年管材内容表2钢骨架塑料复合管和普通聚乙烯管在输送燃气介质时的比较燃气输送要求普通PE管钢骨架塑料复合管SDR11系列最大允许工作压力不大于0.4Mpa（表压）按照标准制造，满足压力要求。

有钢骨架的为增强相，承压能力更高，承外压能力更强，安全系数高。

工作温度-20~40℃温度高时，管道变软，承压能力降低。

钢骨架能很好地约束塑料基体的热胀冷缩变形，使其温度折减系数大大减小。

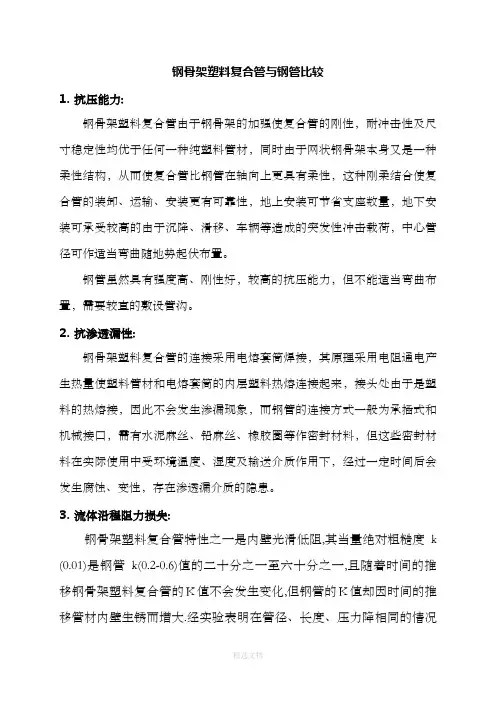

钢骨架塑料复合管与钢管比较1.抗压能力:钢骨架塑料复合管由于钢骨架的加强使复合管的刚性，耐冲击性及尺寸稳定性均优于任何一种纯塑料管材，同时由于网状钢骨架本身又是一种柔性结构，从而使复合管比钢管在轴向上更具有柔性，这种刚柔结合使复合管的装卸、运输、安装更有可靠性，地上安装可节省支座数量，地下安装可承受较高的由于沉降、滑移、车辆等造成的突发性冲击载荷，中心管径可作适当弯曲随地势起伏布置。

钢管虽然具有强度高、刚性好，较高的抗压能力，但不能适当弯曲布置，需要较直的敷设管沟。

2.抗渗透漏性:钢骨架塑料复合管的连接采用电熔套筒焊接，其原理采用电阻通电产生热量使塑料管材和电熔套筒的内层塑料热熔连接起来，接头处由于是塑料的热熔接，因此不会发生渗漏现象，而钢管的连接方式一般为承插式和机械接口，需有水泥麻丝、铅麻丝、橡胶圈等作密封材料，但这些密封材料在实际使用中受环境温度、湿度及输送介质作用下，经过一定时间后会发生腐蚀、变性，存在渗透漏介质的隐患。

3.流体沿程阻力损失:钢骨架塑料复合管特性之一是内壁光滑低阻,其当量绝对粗糙度k (0.01)是钢管k(0.2-0.6)值的二十分之一至六十分之一,且随着时间的推移钢骨架塑料复合管的K值不会发生变化,但钢管的K值却因时间的推移管材内壁生锈而增大.经实验表明在管径、长度、压力降相同的情况下钢骨架塑料复合管的输送能力比钢管的输送能力提高30%（依据流体的性质、流速、温度及钢管使用年限K值的变化有所不同）。

4.使用寿命:复合管的内外壁均为聚乙烯塑料，具有相同的防腐性能，可耐多种化学介质的侵蚀，如酸类、碱类、盐类及有机、无机溶剂等，自身也不发生电化学腐蚀，因此使用寿命可达50年以上，而钢管尽管可通过防腐处理，提高其抗腐蚀能力，但在外界介质和输送流体的长期作用下也会发生腐蚀现象。

使用寿命比较短，为10年左右。

5.耐寒性、耐高温性能:复合管的安装应在冻土层以下，输送对温度有特殊要求的流体应依据工程设计决定是否加保温层，夏季在地上60℃度温度下可正常使用。

.

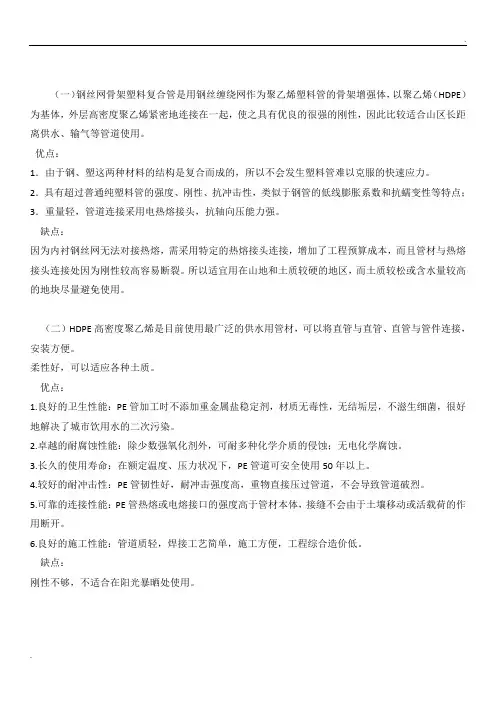

. （一）钢丝网骨架塑料复合管是用钢丝缠绕网作为聚乙烯塑料管的骨架增强体，以聚乙烯（HDPE）
为基体，外层高密度聚乙烯紧密地连接在一起，使之具有优良的很强的刚性，因此比较适合山区长距离供水、输气等管道使用。

优点：
1．由于钢、塑这两种材料的结构是复合而成的，所以不会发生塑料管难以克服的快速应力。

2．具有超过普通纯塑料管的强度、刚性、抗冲击性，类似于钢管的低线膨胀系数和抗蠕变性等特点；3．重量轻，管道连接采用电热熔接头，抗轴向压能力强。

缺点：
因为内衬钢丝网无法对接热熔，需采用特定的热熔接头连接，增加了工程预算成本，而且管材与热熔接头连接处因为刚性较高容易断裂。

所以适宜用在山地和土质较硬的地区，而土质较松或含水量较高的地块尽量避免使用。

️（二）HDPE高密度聚乙烯是目前使用最广泛的供水用管材，可以将直管与直管、直管与管件连接，安装方便。

柔性好，可以适应各种土质。

优点：
1.良好的卫生性能：PE管加工时不添加重金属盐稳定剂，材质无毒性，无结垢层，不滋生细菌，很好地解决了城市饮用水的二次污染。

2.卓越的耐腐蚀性能：除少数强氧化剂外，可耐多种化学介质的侵蚀；无电化学腐蚀。

3.长久的使用寿命：在额定温度、压力状况下，PE管道可安全使用50年以上。

4.较好的耐冲击性：PE管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破烈。

5.可靠的连接性能：PE管热熔或电熔接口的强度高于管材本体，接缝不会由于土壤移动或活载荷的作用断开。

6.良好的施工性能：管道质轻，焊接工艺简单，施工方便，工程综合造价低。

缺点：
刚性不够，不适合在阳光暴晒处使用。

钢丝网骨架塑料(聚乙烯)复合管工艺、性能简介钢丝网骨架塑料（聚乙烯）复合管工艺、性能简介钢丝网骨架塑料（聚乙烯）复合管（以下简称复合管材）是具有自主知识产权的一种专利新型复合管材。

这种复合管材采用经过包覆处理的高强度钢丝对现有的纯PE管进行缠绕增强，使管材的公称压力很容易达到：5MPa以上（口径≤φ200）、2MPa（口径≤φ400），而且管材壁厚低于纯PE管。

这种复合管材，可以使已得到人们认可的PE管材如虎添翼，必将为社会带来很好的经济效益。

在此简要介绍一下这种新型管材的技术和应用情况。

一、钢丝网骨架塑料（聚乙烯）复合管的结构和生产工艺1、管材结构特点钢丝网骨架塑料（聚乙烯）复合管的结构特点是在内层管壁和外层管壁中间设置有两层或多层缠绕形成的钢丝网格状增强层。

如图1。

内层塑料专用热熔胶缠绕钢丝网专用热熔胶外层塑料图1增强用钢丝为高强度镀层钢丝，缠绕前钢丝外层包覆有具有热熔粘接性能和阻水作用的包覆层。

在芯管上缠绕后，经过加热、中间结合层挤出包覆、外层PE挤出包覆，保证高强度钢丝与内外层PE之间热熔粘接为一体。

从而获得具有性能优异的复合管材。

包覆在高强度钢丝外的包覆层，是一种高性能粘接材料，属于HDPE改性材料，与HDPE 在加热条件下能熔融为一体，同时，其极性键与钢有极强的粘接性能（200N/25mm，ASTMD903）。

这种高性能粘合剂是国际上著名大公司的新产品，已在国内西气东输工程中作为钢—HDPE界面物质广泛运用。

由于这种管材有效地解决了钢——PE界面问题，因此，这种管材克服了常见的直接挤出复合型以钢丝复合管材最大的缺陷——钢丝和塑料之间无连接因子，塑料只是机械地将钢丝包覆在其中，存放和使用过程中的温度应力和内压环应力使金属——塑料界面出现间隙，当管材端口封口不好或管材开口封口不好时，会引起层间窜水，致使管材低内压破坏。

正是由于钢——PE界面问题的解决，使得用钢来增强PE这种增强方式得到了进一步展和进步。

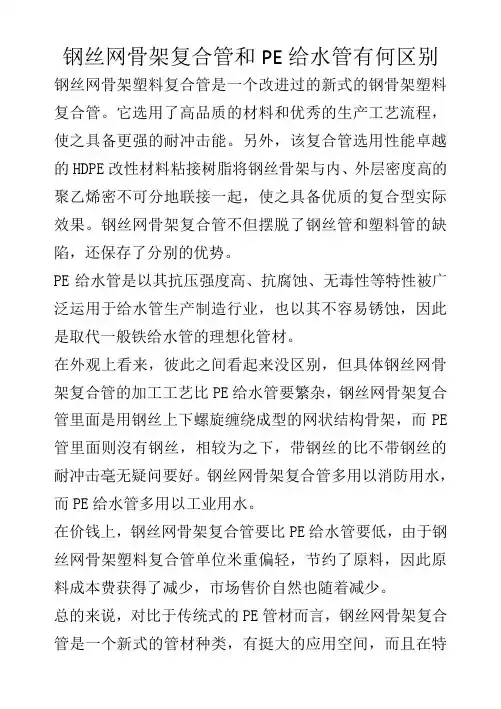

钢丝网骨架复合管和PE给水管有何区别钢丝网骨架塑料复合管是一个改进过的新式的钢骨架塑料复合管。

它选用了高品质的材料和优秀的生产工艺流程，使之具备更强的耐冲击能。

另外，该复合管选用性能卓越的HDPE改性材料粘接树脂将钢丝骨架与内、外层密度高的聚乙烯密不可分地联接一起，使之具备优质的复合型实际效果。

钢丝网骨架复合管不但摆脱了钢丝管和塑料管的缺陷，还保存了分别的优势。

PE给水管是以其抗压强度高、抗腐蚀、无毒性等特性被广泛运用于给水管生产制造行业，也以其不容易锈蚀，因此是取代一般铁给水管的理想化管材。

在外观上看来，彼此之间看起来没区别，但具体钢丝网骨架复合管的加工工艺比PE给水管要繁杂，钢丝网骨架复合管里面是用钢丝上下螺旋缠绕成型的网状结构骨架，而PE 管里面则沒有钢丝，相较为之下，带钢丝的比不带钢丝的耐冲击毫无疑问要好。

钢丝网骨架复合管多用以消防用水，而PE给水管多用以工业用水。

在价钱上，钢丝网骨架复合管要比PE给水管要低，由于钢丝网骨架塑料复合管单位米重偏轻，节约了原料，因此原料成本费获得了减少，市场售价自然也随着减少。

总的来说，对比于传统式的PE管材而言，钢丝网骨架复合管是一个新式的管材种类，有挺大的应用空间，而且在特
性上还要好于传统式管材。

钢骨架聚乙烯塑料复合管与其他管道的性能比较2016年3月8日一、钢骨架聚乙烯塑料复合管的管材性能二、钢骨架聚乙烯塑料复合管与钢管的比较三、钢骨架聚乙烯塑料复合管与球墨铸铁管的比较四、钢骨架聚乙烯塑料复合管与PE塑料管的比较五、钢骨架聚乙烯塑料复合管与钢丝网骨架管的比较六、综合造价比较一、钢骨架塑料复合管的管材性能钢骨架塑料复合管是一种以缠绕并焊接成型的钢丝网作为加强骨架，以聚乙烯（PE）或聚丙烯（PPR）等热塑性塑料为基体，并将两者均匀地复合在一起，在生产线上连续生产的复合结构管道。

管道采取内定径方式，内表面光滑如镜，外表呈自然收缩状态。

加强钢丝网可按不同要求灵活地调整，其复合结构见下图。

钢骨架塑料复合管件的骨架是用薄钢板均匀冲孔（且孔打磨倒圆）后卷筒焊接而成，以注塑方式将其与聚乙烯或聚丙烯等热塑材料均匀地复合在一起，如下图所示。

钢骨架塑料复合管是一种承压管材，由于它独特的结构决定了钢骨架塑料复合管具有集钢材和热塑性塑料两种材料优点于一身，同时也决定了钢骨架塑料复合管具有卓越的性能特点。

钢骨架塑料复合管主要性能参数：(1) 受压开裂稳定性取长度为100±10mm的管材样品进行试验，样品置于液压机压板间进行缓慢下压，10～15s压至管材直径的50%时管材未发现裂纹,则认为合格。

(2) 纵向尺寸收缩（110º,保持1h），按GB6671.2的规定进行测定为≤0.4% 。

(3) 短期静液压强度试验，按GB6111的规定进行测定。

20℃,1h,压力为:公称压力×1.580℃,165h,压力为:公称压力×1.5×0.6输送燃气时：20℃,1h,压力为:公称压力×2×2.29180℃,165h,压力为:公称压力×1.5×1.6×2.291(4) 热稳定性按GB15558.1—1995中5.9的规定或要求原料生产厂家提供。

钢丝网骨架聚乙烯复合管性能特点
普通钢丝网骨架聚乙烯复合管是一种具有多功能性、耐腐蚀性和强度高的新型管材，它在水处理、电力、石油、煤气、化工等行业中广泛应用。

普通钢丝网骨架聚乙烯复合管由钢丝网骨架、聚乙烯层、聚乙烯及其他填料材料组成，其特点是结构紧凑，重量轻，强度高，压力耐受能力强，耐腐蚀性好，不易破裂，抗老化性能强，使用寿命长，安装方便，可以用于高温（-50℃到100℃），高压（
1.6MPa），高浓度（5%-50%）的传输管道，可以满足不
同工况的要求。

普通钢丝网骨架聚乙烯复合管的优势在于可以满足高温、高压、高浓度、大流量、高质量等管道工况的要求，耐腐蚀性能非常好，可以抵抗各种化学腐蚀，这种管材可以防止化学腐蚀，使用寿命长，结构紧凑，重量轻，安装方便，价格低廉，是水处理、电力、石油、煤气、化工等行业管道系统中理想的选择。

普通钢丝网骨架聚乙烯复合管可以应用于不同的管道系统，比如水处理系统、电力系统、石油系统、煤气系统、化工系统等，可以用于管道传输液体、气体和蒸汽，还可以用于高温、高压、高浓度、大流量、高质量等管道工况条件下的管道传输。

此外，普通钢丝网骨架聚乙烯复合管还具有绝缘性能优良、耐冲击性能强等特点，可以防止电磁波干扰，而且管壁薄，抗冲击强度高，不易受损。

总之，普通钢丝网骨架聚乙烯复合管具有良好的性能，可以满足不同工况的要求，在水处理、电力、石油、煤气、化工等行业中广泛应用，是理想的管材选择。

钢骨架塑料复合管与PE塑料管的比较聚乙烯(PE)塑料管国际上是在20世纪60年代首次使用,而在1988年SLOVY公司研制出PElOO管材专用料以后,、才提高了管材的许用应力,使得管材能在同样使用压力下减少壁厚,减少材料消耗,从而增强了PE管的应用优势,PE管以其质轻、光滑（摩擦系数小）、不结垢、不结腊、不结露、耐腐蚀性能好、无污染（可输送饮用水）、低阻、绝缘、有很好的柔韧性和抗冲击能力、有很好的耐磨性、使用寿命长、安装方便等优点在目前的管道市场上应用比较广泛。

但是PE管自身也存在很多缺点如强度低（一般使用压力≤1.0MPa）、刚性差、耐温性差（使用温度≤50℃）、线膨胀系数大、易燃、不易寻找、存在蠕变及快速开裂等。

钢骨架塑料复合管的独特结构造就了其集钢塑两种管材的优点于一身，与PE管相比，在抗蠕变性与持久机械强度、耐温性能、耐冲击性、热膨胀性能、抗快速开裂、自示踪性、价格等方面都有明显的优势，具体如下：（1）抗蠕变性能好，持久机械强度高：由于塑料在常温及应力作用下会发生蠕变,在较高持久应力下会发生脆性断裂，因此纯塑料管材的许用应力及承压能力很低。

而钢材的机械强度约是热塑性塑料的10倍左右，且在塑料使用温度范围内十分稳定,不发生蠕变。

将钢骨架与塑料复合后，钢骨架可有效地约束塑料的蠕变，使塑料本身的持久强度也大大地提高。

因此钢骨架塑料复合管管材的许用环应力比塑料管材提高了近1倍。

钢骨架塑料复合管与PE80及PE100纯塑管蠕变实验数据对比如下表：注：PE80、PE100均为北欧化工产品，材料牌号为HE3470、HE3490。

根据试验结果，美国实验室初步认定有可能蠕变可以不用来作为确定该管材持久强度的控制参数，钢骨架塑料复合管的蠕变曲线可能如图1.7所示，为一斜度较低且可能无拐点的直线，接近钢材的性能。

图1.7钢骨架塑料复合管的蠕变曲线(2) 耐温性能好：塑料管材的强度在其使用温度范围内一般随温度提高而降堤，温度每提高10℃其强度约降低 10%以上。

钢骨架聚乙烯塑料复合管与其他管道的性能比较2014年3月25日一、钢骨架聚乙烯塑料复合管的管材性能二、钢骨架聚乙烯塑料复合管与钢管的比较三、钢骨架聚乙烯塑料复合管与球墨铸铁管的比较四、钢骨架聚乙烯塑料复合管与PE塑料管的比较五、钢骨架聚乙烯塑料复合管与钢丝网骨架管的比较六、综合造价比较一、钢骨架塑料复合管的管材性能钢骨架塑料复合管是一种以缠绕并焊接成型的钢丝网作为加强骨架，以聚乙烯（PE）或聚丙烯（PPR）等热塑性塑料为基体，并将两者均匀地复合在一起，在生产线上连续生产的复合结构管道。

管道采取内定径方式，内表面光滑如镜，外表呈自然收缩状态。

加强钢丝网可按不同要求灵活地调整，其复合结构见下图。

钢骨架塑料复合管件的骨架是用薄钢板均匀冲孔（且孔打磨倒圆）后卷筒焊接而成，以注塑方式将其与聚乙烯或聚丙烯等热塑材料均匀地复合在一起，如下图所示。

钢骨架塑料复合管是一种承压管材，由于它独特的结构决定了钢骨架塑料复合管具有集钢材和热塑性塑料两种材料优点于一身，同时也决定了钢骨架塑料复合管具有卓越的性能特点。

钢骨架塑料复合管主要性能参数：(1) 受压开裂稳定性取长度为100±10mm的管材样品进行试验，样品置于液压机压板间进行缓慢下压，10～15s压至管材直径的50%时管材未发现裂纹,则认为合格。

(2) 纵向尺寸收缩（110º,保持1h），按GB6671.2的规定进行测定为≤0.4% 。

(3) 短期静液压强度试验，按GB6111的规定进行测定。

20℃,1h,压力为:公称压力×1.580℃,165h,压力为:公称压力×1.5×0.6输送燃气时：20℃,1h,压力为:公称压力×2×2.29180℃,165h,压力为:公称压力×1.5×1.6×2.291(4) 热稳定性按GB15558.1—1995中5.9的规定或要求原料生产厂家提供。

钢丝网骨架塑料复合管指标及与传统PE管对比
1.钢丝网骨架塑料复合管相关指标：
产品执行标准：Cj/t 189-2007
产品规格：DN50-DN630
管材壁厚：4.5mm-23.0mm
管材定尺：6米/12米，根据您需要的数量，我公司也可制作其他定尺产品
2.我公司服务优势：
1：我公司是北京地区较早销售钢丝网骨架塑料复合管材、管件的企业，公司销售、施工经验有6年之久
2：我公司为贵公司提供专用热熔机器，并为贵公司相关施工人员提供全程技术指导
3：我公司响应速度及时，会为您提供最及时的服务，解除您的后顾之忧！
做优质的产品，更要做优质的服务，是我公司成立之初就确立的宗旨。

给我们一个机会，我们会换给您一个惊喜！
3. 钢丝网骨架PE复合管与传统PE管对比。

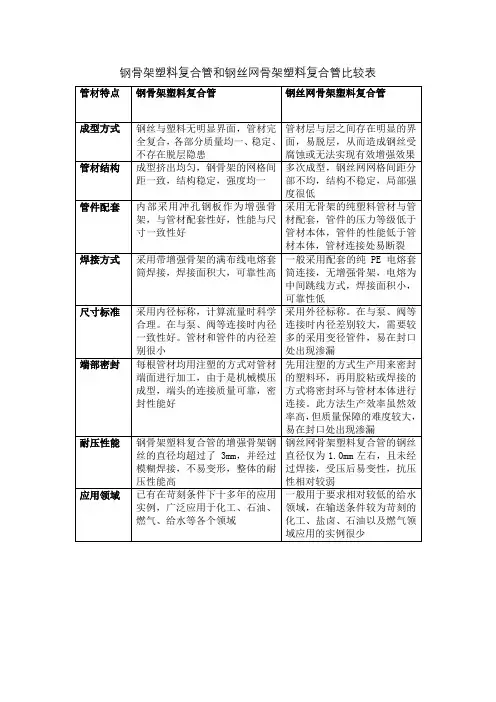

钢骨架塑料复合管与钢丝网骨架塑料复合管对比目前市场上被笼统称为钢骨架PE管的实际上有两种完全不同的产品，其中之一就是钢骨架塑料复合管，也就是钢骨架聚乙烯塑料复合管(按照CJ/T123-2004标准制造)，而另外一种简称为钢丝网骨架PE管，其全名是钢丝网骨架塑料（聚乙烯）复合管(按照CJ/T189-2007标准制造)。

尽管这两种管材都属于钢塑复合管道，但实际上从成型方式到产品特点，这两种管材有着很大的区别，具体的对比如下：1成型方式及管材特点钢骨架塑料复合管：钢网焊接与塑料挤出同步进行，管壁的内外层塑料通过管壁中间的金属网孔连接为一体，钢丝与塑料间无明显界面，总体结构类似于钢筋混凝土，两种材料完全复合为一体，管材各部分的质量均一、稳定，不存在脱层隐患。

钢丝网骨架塑料（聚乙烯）复合管：先挤出内层塑料，再在成型的内层塑料管的外壁上涂敷一层热熔胶再进行钢丝缠绕，随后再涂敷一层热熔胶，最后挤出外层塑料的多次成型的方式。

管材层与层之间有着明显的界面，易脱层，脱层后的管材内部的钢丝缠绕层与塑料层部分分离，在输送腐蚀性介质的情况下会对钢丝层造成严重腐蚀，使管材的承压主体受到破坏，由于钢丝层被腐蚀后的剩余塑料部分的承压能力很低，即使在较低的压力下也有可能出现爆管现象。

即便不存在腐蚀问题，由于在管端部分的钢丝无固定（粘接效果不好），在压力的作用下会使钢丝在塑料层间滑动，造成管端部分不再有钢丝增强，成为局部壁厚很薄的纯塑管，在此部分极易出现爆管。

钢丝网骨架PE复合管的分层照片（克拉玛依油田污水输送管线）钢丝网骨架PE复合管的脱层现象（内蒙古通辽铀业公司输水管线）钢丝网骨架PE管管材爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）钢丝网骨架PE管管材局部爆裂（新疆某工程管线）2管材结构钢骨架塑料复合管：管壁的内外层塑料通过管壁中间的金属网孔连接为一体（如同钢筋混凝土的结构形式），两种材料完全复合为一体，因为钢丝的表面非常光滑、无棱角，在成型过程中塑料的流动阻力小、挤出均匀，所以管材各部分的质量均一、稳定。
