三鼎全站仪说明书样本

三鼎电子经纬仪说明书前言尊敬的用户:欢迎你购买和使用北京三鼎光电仪器有限公司的产品，向你对本公司产品的信任表示衷心的感谢～本公司自成立以来，一直把振兴测绘民族工业为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。

本公司生产的测绘仪器外形美观，性能可靠，功能齐备。

使用仪器前请您提前仔细阅读本操作手册。

本公司生产的系列测绘仪器由科立达测绘仪器有限公司总代理销售。

您在使用仪器过程中如发现的问题或提出建议，请就近向销售网点反映，我们将竭诚为您服务并表示衷心感谢。

(为保持仪器的良好工作状态，建议您每年在销售网点进行一次专业的仪器保养。

)北京三鼎光电仪器有限公司二零零七年三月厂家保留对技术及产品规格进行修改的权利而不事先通知。

?I?目录(特点 ..................................................................... ........................................................................ .............. 1 12(预备事项 ..................................................................... ........................................................................ (1)2.1.预防事项 ..................................................................... .. (1)2.2.部件名称 ..................................................................... .. (2)2.3.仪器开箱和存放 ..................................................................... .. (2)2.4.电池的装卸、信息和充电 ..................................................................... . (3)2.5.仪器与机座的装卸 ..................................................................... .................................................... 4 3(键盘功能与信息显示 ..................................................................... . (5)3.1.键盘符号与功能 ..................................................................... .. (5)3.2.操作面板与操作键 ..................................................................... .................................................... 5 4(初始设置 ..................................................................... ........................................................................ (6)4.1.设置项目 ..................................................................... .. (7)4.2.设置方法 ..................................................................... .. (7)5(测量准备 ..................................................................... ........................................................................ (9)5.1.仪器的安置、对中和整平 ..................................................................... . (9)5.2.望远镜目镜调整和目标照准 ..................................................................... . (10)5.3.打开或关闭电源 ..................................................................... (10)5.4.指示竖盘指标归零(垂直置零) .................................................................... ....................... 11 6(基本测量 ..................................................................... ........................................................................ . (11)6.1.盘左/盘右观测 ..................................................................... .. (11)”(置零) .................................................................... ........................................... 12 6.2.水平角置“06.3.水平角与竖直角测量 ..................................................................... . (12)6.4.水平角锁定与解除(锁定) .................................................................... .. (12)6.5.水平角象限鸣响设置 ..................................................................... . (13)6.6.竖直角的零方向设置 ..................................................................... . (13)6.7.天顶距与垂直角的测量 ..................................................................... (13)6.8.斜率百分比 ..................................................................... .. (14)6.9.重复角度测量 ..................................................................... . (14)6.10.角度输出功能 ..................................................................... .. (15)6.11.角度存储功能 ..................................................................... .. (15)6.12.望远镜测距丝测距 ..................................................................... ................................................ 16 7(内存功能 ..................................................................... ........................................................................ . (16)7.1.查看仪器电子序列号 ..................................................................... . (16)7.2.查看内存角度数据 ..................................................................... .. (16)7.3.清除内存角度数据 ..................................................................... .. (17)7.4.向串口发送内存数据 ..................................................................... .............................................. 17 8(电子手薄连接 ..................................................................... .. (17)9(检验与校正 ..................................................................... ........................................................................189.1.长水准器 ..................................................................... (18)9.2.圆水准器 ..................................................................... (18)9.3.望远镜分划板倾斜 ..................................................................... .. (18)9.4.视准轴与横轴的垂直度(2C) ................................................................... .. (19)?II?9.5.竖盘指标零点自动补偿 ..................................................................... (19)9.6.竖盘指标差(i角)和竖盘指标零点设置 ..................................................................... .. (19)9.7.光学对中器 ..................................................................... .. (20)9.8.其他调整 ..................................................................... (21)10(技术指标 ............................................................................................................................................. .. 2211(错误代码信息表 ..................................................................... .. (24)12(附件...................................................................... ........................................................................ (25)?III?1(特点北京三鼎光电仪器有限公司生产的DT系列电子经纬仪，结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能，而且还具备如下特点:可与电子记录手簿联接可与科立达测绘仪器有限公司生产的电子记录手簿联机，完成野外数据的自动采集。

全站仪使用说明书概述全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。

本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。

一、产品概述1.1 产品特点全站仪是一种集成了测角、测距和测高等功能的仪器。

其特点包括:- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。

- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。

- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。

1.2 产品组成一般情况下，全站仪由以下几个部分组成：- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。

- 支架：用于固定全站仪，保持仪器的稳定。

- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。

二、操作指南2.1 准备工作在使用全站仪进行测量之前，应做好以下准备工作：- 确保全站仪已经连接好电源，电池电量充足。

- 选择适当的支架和测杆，正确安装全站仪。

- 检查并确认全站仪在使用前没有损坏。

2.2 仪器开机与关闭按下仪器上的电源按钮，全站仪即可开机。

在使用完毕后，按住电源按钮直到仪器完全关闭。

2.3 基本操作流程2.3.1 设置基准点在进行测量之前，需要设置一个基准点。

具体操作如下：1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。

2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。

2.3.2 测量角度在设置好基准点后，即可进行角度的测量。

具体操作如下：1. 使用观测望远镜对准目标，并记录当前角度。

2. 在仪器上进入角度测量模式，按下测量按钮完成测量。

2.3.3 测量距离在测量角度完成后，可以开始测量距离。

具体操作如下：1. 使用观测望远镜对准目标，确认测量参考点。

2. 进入距离测量模式，按下测量按钮完成测量。

2.3.4 测量高程若需要测量目标物的高程，可以按照以下步骤进行操作：1. 将测杆插入目标物，调整至水平位置。

全站仪的说明书全站仪的说明书篇一：全站仪使用手册,全站仪说明书4．1仪器部件名称提柄粗瞄准器物镜光学对点器键盘脚螺旋三角基座制动控制杆望远镜调焦环垂直制动微动手轮数据通讯插口基座7．架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。

（1）将三脚架打开,伸长到适当高度，拧紧三个固定螺丝。

（2）将仪器安装在三脚架上，然后拧紧连接螺丝。

（3）利用圆水准器粗略整平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。

②旋转脚螺旋C，使圆水准器气泡居中。

（4）利用长水准器精确整平仪器：①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居②将仪器绕竖轴旋转90°(100g)，旋转第三个脚C,使长水准器管气泡居中，再次旋转90°(100g)，重复①、②步骤，直至四个位置处的准器管气泡始终居中为止。

（5）利用光学对点器对中：调节光学对点器的目镜，看清对点器分划板。

开三角架上的中心手把，轻移仪器，光学对点器的中心标志对准测站注意：尽量平移仪器，不要让仪器架头上有转动，以尽量减少气泡的移。

（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。

旋角螺旋A角螺旋B 角螺旋C中。

螺旋长水松使点。

在偏8．调焦与照准注意：照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。

? 当改变盘位观测时，用十字丝同一位置照准目标。

（1）目镜调焦：用望远镜观察一明亮无地物的背景。

将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。

（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。

（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。

用垂直和水平微动手轮使十字丝精确照准目标。

全站仪使用说明全站仪使用说明一、产品概述全站仪是一种用于测量和定位的高精度仪器，在土木工程、建筑工程、测量工程等领域被广泛应用。

本文档旨在为用户提供全站仪的详细使用说明，以便能够充分利用该仪器进行测量工作。

二、安全注意事项1：在使用全站仪时，请确保周围环境安全，避免发生人员伤害或设备损坏的事故。

2：请按照使用说明书中的要求正确操作全站仪，不要随意更改设置或进行未经许可的修复。

3：使用全站仪前，请检查电池电量，确保电量充足。

4：在测量过程中，注意仪器的稳定性，防止仪器倾倒或摔落。

5：尽量避免将全站仪暴露在高温、潮湿或腐蚀性环境中，以保证其正常工作。

三、产品组成及功能介绍1：全站仪组成：a：主机：包含显示屏、控制面板、电池等主要元件。

b：三脚架：支撑全站仪并保持其稳定。

c：支杆：连接主机和三脚架，使全站仪高度可调。

d：遥控器：用于远程操作全站仪。

2：功能介绍：a：视野范围：全站仪的视野范围决定了其能够测量的范围。

b：视野放大倍数：视野放大倍数越大，可见范围越广。

c：自动水平检测：全站仪具备自动水平检测功能，可以自动调整仪器水平。

d：数据存储：全站仪可以将测量数据存储在内部存储器或外部存储设备中。

e：数据传输：全站仪可以通过蓝牙或USB接口与计算机进行数据传输。

四、使用流程1：准备工作：a：安装三脚架：将三脚架搭建好，并调整好高度。

b：安装全站仪：将全站仪安装在三脚架上，并调整好水平。

c：调试：打开全站仪，进行自动水平检测，并校准仪器。

2：测量操作：a：设定测量参数：根据实际需求，在全站仪的控制面板或遥控器上设定相应的测量参数。

b：定位：通过望远镜观察目标点，并调整全站仪的位置，使目标点位于准直十字线中心。

c：测量：按下相应的测量按钮，全站仪将自动测量目标点的坐标数据。

d：存储数据：根据需要，将测量得到的数据存储到内部存储器或外部存储设备中。

五、故障排除在使用全站仪过程中，可能会遇到以下故障情况：1：显示异常：如果全站仪的显示屏出现异常，可以尝试重新启动或更换电池。

全站仪使用说明书全站仪使用说明书目录1.引言2.产品概述2.1 产品功能2.2 技术规格2.3 附件清单3.准备工作3.1 全站仪组装3.2 电池安装3.3 充电4.开始测量4.1 打开全站仪4.2 设置参数4.3 放置三脚架4.4 进行初始观测5.测量操作5.1 定向观测5.2 视线测量5.3 高差测量6.数据处理6.1 数据导出6.2 数据转换6.3 数据分析7.注意事项7.1 使用环境7.2 维护保养8.常见问题解答9.附录9.1 附件1：全站仪操作示意图 9.2 附件2：常用测量术语解释 9.3 附件3：修订记录本文档旨在向用户提供全站仪的详细使用说明，包括产品概述、准备工作、测量操作、数据处理等内容。

请在使用全站仪之前仔细阅读本文档，并按照说明进行操作。

2.产品概述2.1 产品功能全站仪作为一种高精度测量仪器，具有以下主要功能：- 视线测量：可测量目标点的水平方向和垂直方向的角度。

- 高差测量：可测量目标点的相对高度差。

- 定向测量：可测量目标点相对于参考方向的方位角。

- 数据记录：可记录测量数据并导出进行处理。

2.2 技术规格- 测量精度：角度精度±2秒，高差精度±2mm/km- 工作范围：水平方向 360°，垂直方向 -30°~90°- 显示屏：彩色触摸屏，分辨率1024x7682.3 附件清单本产品附件包括：- 充电器- 数据传输线- 使用手册3.准备工作3.1 全站仪组装将全站仪与三脚架连接，并确保牢固稳定。

3.2 电池安装将电池插入全站仪电池槽，并确保电极接触良好。

3.3 充电使用附赠的充电器将全站仪连接到电源，并进行充电，直到电池充满为止。

4.开始测量4.1 打开全站仪按下电源按钮并等待全站仪启动。

4.2 设置参数根据实际需求，在全站仪菜单中设置相关参数，如测量单位、控制点坐标等。

4.3 放置三脚架在测量区域选择一个平稳的地方，放置三脚架并调整使其水平稳固。

全站仪使用说明书
操作步骤
1：选择两个点作为站点和后视点
2：设置测站站点、架镜，对中、调平（粗平、微调）。

竖向、纵向转动全站仪检查数据是否变动，仪器是否正常。

进入设置测站菜单栏目
3：输入站点坐标，输入架镜高度、棱镜架高度确定进入设置后视点栏目
4：设置后视点输入后视点坐标，水平对准棱镜中心、固定仪器方向确定后、进入放样菜单栏目。

确定方位角和水平距离。

5：输入第三点测试放样栏目，确定后进入，检查偏差角角度。

转动仪器调节偏差角为零以确定第三点方向。

然后固定仪器方向。

同时移动棱镜到该方向上。

6：调整仪器水平视点到棱镜中心，进行水平测距既进入平距测量菜单栏目。

7：在该方向上前后移动棱镜，直至平距差为零，仪器发出声响，该点位置即为第三点坐标。

8：返回进入放样菜单栏目进行第四点放样。

测量中应注意的事项：
1：坐标输入顺序，一般应和图纸相反及第一项输入Y坐标，第二项输入X坐标。

事先应注意了解和核查。

2: 仪器角度的调整转向时，应按顺时针方向进行（即放样顺序）不得反向进行。

3：测出坐标后应对应图纸进行尺寸复核。

4：同一直线上按坐标系箭头方向应该进行顺减计算，反向则进行顺加计算。

5：坐标系定向始终遵行上北下南，左东右西的原则，上（北）为正，下（南）为负，左（东）为正，右（西）为负。

2012年4月12日
杨文武。

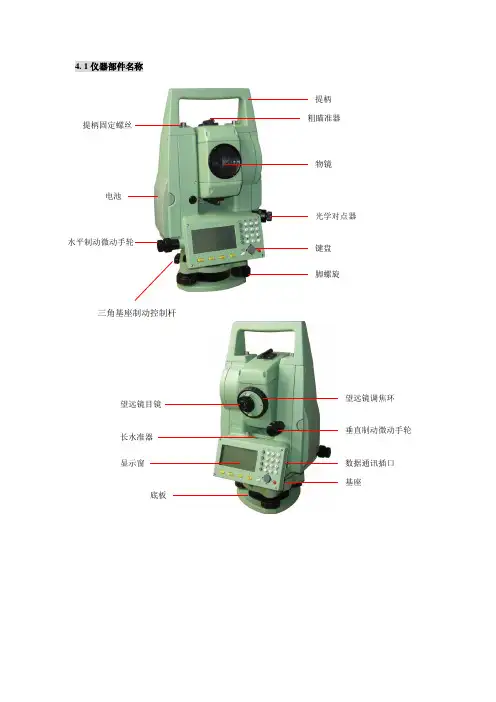

4. 1仪器部件名称提柄物镜粗瞄准器光学对点器键盘 脚螺旋提柄固定螺丝电池水平制动微动手轮三角基座制动控制杆望远镜目镜长水准器 显示窗底板望远镜调焦环垂直制动微动手轮数据通讯插口 基座（1）7. 架设仪器（2）注意: 整平仪器前应先装上电池, 因为装上电池后仪器会发生微小的倾斜。

（3）将三脚架打开,伸长到适当高度, 拧紧三个固定螺丝。

（4）将仪器安装在三脚架上, 然后拧紧连接螺丝。

（5）利用圆水准器粗略整平仪器①旋转两个脚螺旋A.B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。

②旋转脚螺旋C, 使圆水准器气泡居中。

利用长水准器精确整平仪器:（6）①松开水平制动螺旋, 水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB, 旋转A、B两个脚螺旋使长水准器气泡居中。

（7）②将仪器绕竖轴旋转90°(100g), 旋转第三个脚螺旋C,使长水准器管气泡居中, 再次旋转90°(100g), 重复①、②步骤, 直至四个位置处的长水准器管气泡始终居中为止。

利用光学对点器对中:调节光学对点器的目镜, 看清对点器分划板。

松开三角架上的中心手把, 轻移仪器, 使光学对点器的中心标志对准测站点。

注意：尽量平移仪器, 不要让仪器在架头上有转动, 以尽量减少气泡的偏移。

（8）最后精确整平仪器按第（4）步精确整平仪器, 直到仪器旋转到任何位置时, 长水准器气泡始终居中为止, 最后拧紧中心手把。

8. 调焦与照准注意：（1）照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵, 此时应使用物镜遮光罩。

（2）当改变盘位观测时, 用十字丝同一位置照准目标。

（3）目镜调焦：用望远镜观察一明亮无地物的背景。

将目镜顺时针旋到底, 再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。

照准目标: 松开垂直和水平制动手轮, 用粗瞄准器照准目标使其进入视场后固紧两制动手轮。

物镜调焦: 旋转望远镜调焦环至目标成像最清晰。

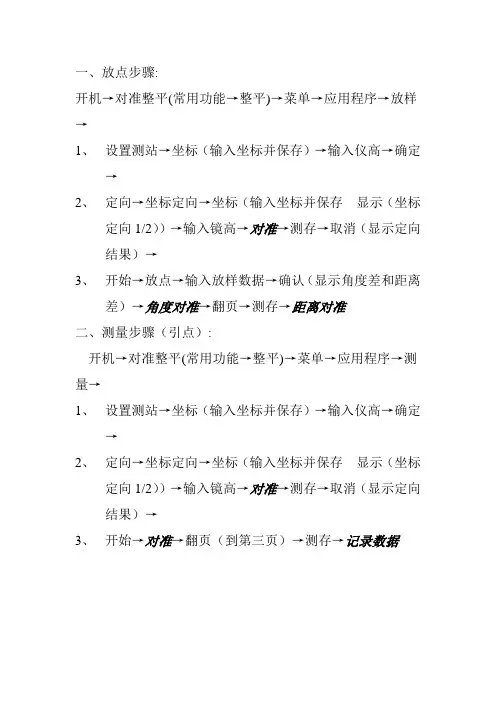

一、放点步骤:
开机→对准整平(常用功能→整平)→菜单→应用程序→放样→
1、设置测站→坐标（输入坐标并保存）→输入仪高→确定
→
2、定向→坐标定向→坐标（输入坐标并保存显示（坐标
定向1/2））→输入镜高→对准→测存→取消（显示定向结果）→
3、开始→放点→输入放样数据→确认（显示角度差和距离
差）→角度对准→翻页→测存→距离对准
二、测量步骤（引点）:
开机→对准整平(常用功能→整平)→菜单→应用程序→测量→
1、设置测站→坐标（输入坐标并保存）→输入仪高→确定
→
2、定向→坐标定向→坐标（输入坐标并保存显示（坐标
定向1/2））→输入镜高→对准→测存→取消（显示定向结果）→
3、开始→对准→翻页（到第三页）→测存→记录数据。

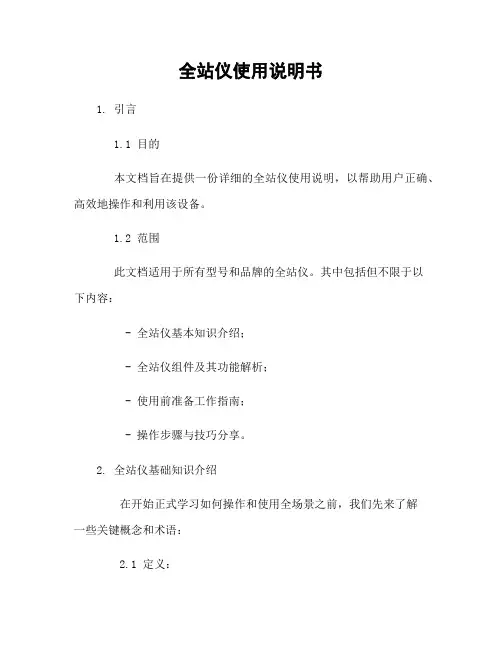

全站仪使用说明书1. 引言1.1 目的本文档旨在提供一份详细的全站仪使用说明，以帮助用户正确、高效地操作和利用该设备。

1.2 范围此文档适用于所有型号和品牌的全站仪。

其中包括但不限于以下内容：- 全站仪基本知识介绍；- 全站仪组件及其功能解析；- 使用前准备工作指南；- 操作步骤与技巧分享。

2. 全站仪基础知识介绍在开始正式学习如何操作和使用全场景之前，我们先来了解一些关键概念和术语：2.1 定义：a) 全球定位系统（GPS）: 是一个由24颗卫星构成并通过人造卫星进行运行管理，并能够为世界上任意位置提供精确时间信息及三个空间坐标值(X, Y, Z)，从而实现对物体或者事件追踹跟踏等目标要求；b) 测量误差：测量结果与真实值之间存在偏离程度，在测量过程中会产生各种因素导致误差出现；3. 全站仪组件及其功能解析3.1 主机部分：a) 显示屏：用于显示测量结果、菜单选项和其他相关信息；b) 操作按钮：包括开关、导航键等，用于控制全站仪的各种操作；3.2 基座与三脚架：a）基座是支撑全站仪主体并提供稳定平台的设备。

它通常由金属材料构成，并具有可调节高度以适应不同工作环境需求。

4. 使用前准备工作指南在开始使用全场景之前，请确保您已经完成以下准备工作：- 确认电池充足或连接外部电源；- 安装合适尺寸的存储卡（如需要保存数据）;5. 操作步骤与技巧分享6．附件本文档涉及到一些辅助资料，这些文件可以帮助用户更好地理解和运用所述内容。

7．法律名词及注释- GPS: Global Positioning System, 卫星定位系统.- 测量误差: Measurement Error, 是实际值与测得数值间存在偏离程度.。

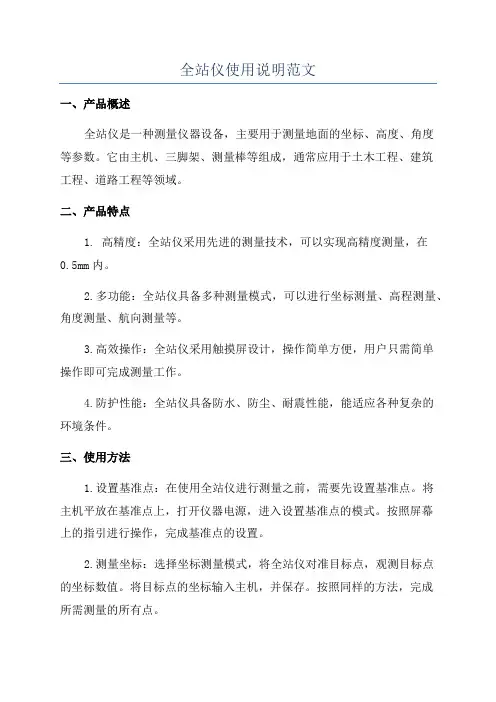

全站仪使用说明范文一、产品概述全站仪是一种测量仪器设备，主要用于测量地面的坐标、高度、角度等参数。

它由主机、三脚架、测量棒等组成，通常应用于土木工程、建筑工程、道路工程等领域。

二、产品特点1. 高精度：全站仪采用先进的测量技术，可以实现高精度测量，在0.5mm内。

2.多功能：全站仪具备多种测量模式，可以进行坐标测量、高程测量、角度测量、航向测量等。

3.高效操作：全站仪采用触摸屏设计，操作简单方便，用户只需简单操作即可完成测量工作。

4.防护性能：全站仪具备防水、防尘、耐震性能，能适应各种复杂的环境条件。

三、使用方法1.设置基准点：在使用全站仪进行测量之前，需要先设置基准点。

将主机平放在基准点上，打开仪器电源，进入设置基准点的模式。

按照屏幕上的指引进行操作，完成基准点的设置。

2.测量坐标：选择坐标测量模式，将全站仪对准目标点，观测目标点的坐标数值。

将目标点的坐标输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

3.测量高程：选择高程测量模式，将全站仪对准目标点，观测目标点的高程数值。

将目标点的高程输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

4.测量角度：选择角度测量模式，将全站仪对准两个目标点，观测两个目标点的连线和水平面之间的角度。

将角度数值输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

5.航向测量：选择航向测量模式，将全站仪对准目标点，观测测量棒上方的目标点，并记录航向角度。

将角度数值输入主机，并保存。

按照同样的方法，完成所需测量的所有点。

四、注意事项1.使用之前，请确认全站仪的电池是否充电，以免在测量过程中耽误时间。

2.在使用过程中，应尽量避免全站仪的震动、碰撞，以免影响测量精度。

3.操作时，请保持双手干燥，以免因手部滑动影响测量准确性。

4.在使用过程中，应注意观察全站仪显示屏上的提示信息，按照提示进行操作。

5.使用完毕后，请将全站仪放置在干燥、通风的地方，以免出现损坏或故障。

三鼎全站仪导出和导入数据操作步骤说明文档
许波专用请勿盗用
⑴数据导入全站仪的方式：首先安装三鼎传输数据软件，在安装软件过程中有一个地方有四个选项，打四个勾。

安装完毕后打开软件。

一：用EXCEL打开要传输的文件用逗号隔开另存为.CSV后缀的文件。

二：打开徕卡传输软件，进入第二个坐标编辑器，再点文件中的打开，选CSV 这个文件
第一步点下一步选自由，只选逗号的勾再点下一步，然后把光标移到0，1，2，3上按右键选择点号，Y坐标，X坐标，H坐标。

再点完成就进入了徕卡软件，然后文件另存为GSI16格式，后缀为GSI，注
意文件名后缀加GSI，把全站仪和电脑连接，全站仪和电脑的如果是USB口要装驱动。

进入数据交换管理器端口先选择好，仪器选TPS300/700,波特率等全站仪一致就可以。

把全站仪作业名中的测量点或控制点按住左键复制到左边的工作任务下即完成。

⑵数据下载方式：打开软件中
端口先选择好，仪器选TPS300/700,波特率等全站仪一致就可以。

把全站仪作业名中的测量点或控制点按住左键复制到右边的盘符，下载格式为GSI
右边显示的是电脑的盘符，要传的GSI文件不能在桌面上，要在D/E等盘中
⑶数据导入CASS软件——读取全站仪数据联机后面的勾去掉。

选择好后缀是.GSI的文件转换成后缀是.dat的文件然后就可以把它展到南方CASS软件里面去了。

备注：转好后用文本编辑器打开DAT的文件，把里面的0删掉，因三鼎把后视都作为0。

编写：彭为常
时间：2012-4-25。

三鼎RTK使用说明一、三鼎RTK的基本功能及性能特点1.高精度定位：三鼎RTK采用全球导航卫星系统，能够实现厘米级精度的定位，适用于各种测绘、测量任务。

2.快速启动：三鼎RTK采用快速启动技术，能够在短时间内实现卫星定位，提高工作效率。

3.高稳定性：三鼎RTK采用高灵敏度接收机，能够在复杂的地形条件下保持稳定的信号接收。

4.高可靠性：三鼎RTK配备有多个卫星信号接收机，能够实现多路径信号的接收和处理，提高数据的可靠性。

二、三鼎RTK的使用方法1.器材准备首先，准备好三鼎RTK设备及其配件，包括RTK主机、天线、电源线、数据线等。

2.设备连接将三鼎RTK主机与天线连接，确保连接牢固，并且天线朝向天空，避免遮挡。

3.电源接入将电源线接入三鼎RTK主机，并将其插入电源插座，确保正常供电。

4.开机启动长按三鼎RTK主机上的开关键，等待设备启动，出现系统主界面后，设备即可正常工作。

5.卫星定位在三鼎RTK主界面上，选择“卫星定位”功能，系统会自动卫星信号，并显示当前的定位状态。

6.数据采集在卫星定位成功后，可以进行数据采集操作。

通过三鼎RTK的触摸屏界面，选择“数据采集”功能，并输入采集参数（如坐标系、采样间隔等），开始进行数据采集。

7.数据处理数据采集完毕后，可以将数据通过数据线连接至电脑，使用专业的测量软件进行数据处理和分析。

三、注意事项1.避免遮挡在使用三鼎RTK设备时，需确保天线朝向天空，避免建筑物、树木等物体的遮挡，以保证信号的稳定接收。

2.操作规范在操作三鼎RTK设备时，需按照说明书上的操作规范进行，避免操作失误或错误操作，以保证数据的准确性。

3.设备保养定期对三鼎RTK设备进行保养和维护，包括清洁、充电、防尘防水等，以延长设备的使用寿命。

4.地形适应5.数据备份在进行数据采集和处理前，建议先进行数据备份，以防数据丢失或损坏。

总结：三鼎RTK是一款高精度、高稳定性的精准定位设备，具有广泛的应用领域。

全站仪使用说明书全站仪使用说明书一、仪器部件名称二、基本操作2.1 键盘基本操作在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。

● 开机与关机（ON）开机（ON）（按住1 秒左右）关机● 显示屏和键盘的背光打开与关闭打开或关闭屏幕、键盘、分划板的背光● 目标类型切换仅当屏幕显示目标符号（例如：）时，可以切换目标类型。

{SHIFT} 进行目标类型（棱镜/反射片/无棱镜）的切换● 激光指向/导向光打开与关闭（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。

● 软键操作软键对应功能显示在屏幕底行。

{F1}～{F4} 选取软键对应功能{FUNC} 切换测量模式的显示页面（翻页）（当多于4 个软键时）● 字母/数字输入{SHIFT} 在数字或字母输入模式间进行切换{0}～{9} 在数字输入模式下，输入按键上的数字。

在字母输入模式下，输入按键上方的字符。

{.}/{±} 在数字输入模式下，输入小数点或正负号。

在字母输入模式下，输入按键上方的字符。

{►}/{◄} 左右移动光标/选择其他选项{ESC} 取消输入的数据{B.S.} 删除左边字符{ENT} 选择/接受输入的字符/值示例：在作业名字段内输入作业名称“JOB M”（1）按{SHIFT}键，进入字母输入模式屏幕右侧显示“A”表示处在字母输入模式。

（2）按{4}键，显示字母“J”。

（3）按三次{5}键，显示字母“O”。

（4）按两次{7}键，显示字母“B”。

（5）按{►}键，输入一个空格。

（6）按一次{5}键，显示字母“M”。

按{ENT}键完成输入。

●选择项目{▲}/{▼} 上下移动光标{◄}/{►} 左右移动光标/选择其他选项{ENT} 接受选项示例：选择反射器类型（1）在测量模式第2 页菜单下，按[EDM]键。

（2）按{▲}或{▼}键,将光标移至“反射器”。

（3）利用{◄}或{►}键，选取目标类型选项。

在“棱镜”、“反射片”和“无棱镜”之间切换。

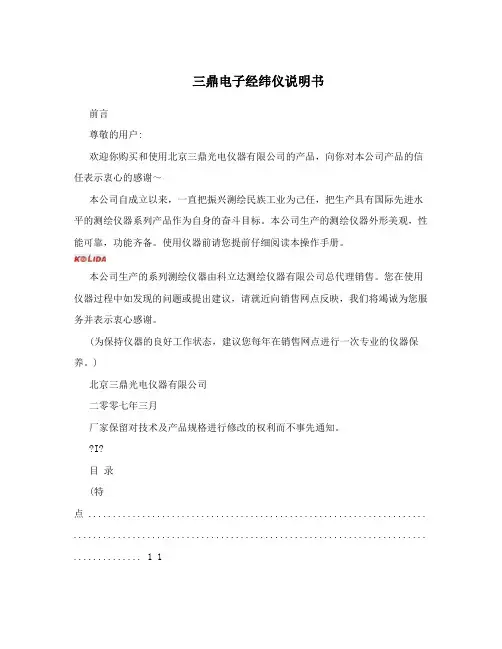

三鼎电子经纬仪说明书前言尊敬的用户:欢迎你购买和使用北京三鼎光电仪器有限公司的产品，向你对本公司产品的信任表示衷心的感谢～本公司自成立以来，一直把振兴测绘民族工业为己任，把生产具有国际先进水平的测绘仪器系列产品作为自身的奋斗目标。

本公司生产的测绘仪器外形美观，性能可靠，功能齐备。

使用仪器前请您提前仔细阅读本操作手册。

本公司生产的系列测绘仪器由科立达测绘仪器有限公司总代理销售。

您在使用仪器过程中如发现的问题或提出建议，请就近向销售网点反映，我们将竭诚为您服务并表示衷心感谢。

(为保持仪器的良好工作状态，建议您每年在销售网点进行一次专业的仪器保养。

)北京三鼎光电仪器有限公司二零零七年三月厂家保留对技术及产品规格进行修改的权利而不事先通知。

?I?目录(特点 ..................................................................... ........................................................................ .............. 1 12(预备事项 ..................................................................... ........................................................................ (1)2.1.预防事项 ..................................................................... .. (1)2.2.部件名称 ..................................................................... .. (2)2.3.仪器开箱和存放 ..................................................................... .. (2)2.4.电池的装卸、信息和充电 ..................................................................... . (3)2.5.仪器与机座的装卸 ..................................................................... .................................................... 4 3(键盘功能与信息显示 ..................................................................... . (5)3.1.键盘符号与功能 ..................................................................... .. (5)3.2.操作面板与操作键 ..................................................................... .................................................... 5 4(初始设置 ..................................................................... ........................................................................ (6)4.1.设置项目 ..................................................................... .. (7)4.2.设置方法 ..................................................................... .. (7)5(测量准备 ..................................................................... ........................................................................ (9)5.1.仪器的安置、对中和整平 ..................................................................... . (9)5.2.望远镜目镜调整和目标照准 ..................................................................... . (10)5.3.打开或关闭电源 ..................................................................... (10)5.4.指示竖盘指标归零(垂直置零) .................................................................... ....................... 11 6(基本测量 ..................................................................... ........................................................................ . (11)6.1.盘左/盘右观测 ..................................................................... .. (11)”(置零) .................................................................... ........................................... 12 6.2.水平角置“06.3.水平角与竖直角测量 ..................................................................... . (12)6.4.水平角锁定与解除(锁定) .................................................................... .. (12)6.5.水平角象限鸣响设置 ..................................................................... . (13)6.6.竖直角的零方向设置 ..................................................................... . (13)6.7.天顶距与垂直角的测量 ..................................................................... (13)6.8.斜率百分比 ..................................................................... .. (14)6.9.重复角度测量 ..................................................................... . (14)6.10.角度输出功能 ..................................................................... .. (15)6.11.角度存储功能 ..................................................................... .. (15)6.12.望远镜测距丝测距 ..................................................................... ................................................ 16 7(内存功能 ..................................................................... ........................................................................ . (16)7.1.查看仪器电子序列号 ..................................................................... . (16)7.2.查看内存角度数据 ..................................................................... .. (16)7.3.清除内存角度数据 ..................................................................... .. (17)7.4.向串口发送内存数据 ..................................................................... .............................................. 17 8(电子手薄连接 ..................................................................... .. (17)9(检验与校正 ..................................................................... ........................................................................189.1.长水准器 ..................................................................... (18)9.2.圆水准器 ..................................................................... (18)9.3.望远镜分划板倾斜 ..................................................................... .. (18)9.4.视准轴与横轴的垂直度(2C) ................................................................... .. (19)?II?9.5.竖盘指标零点自动补偿 ..................................................................... (19)9.6.竖盘指标差(i角)和竖盘指标零点设置 ..................................................................... .. (19)9.7.光学对中器 ..................................................................... .. (20)9.8.其他调整 ..................................................................... (21)10(技术指标 ............................................................................................................................................. .. 2211(错误代码信息表 ..................................................................... .. (24)12(附件...................................................................... ........................................................................ (25)?III?1(特点北京三鼎光电仪器有限公司生产的DT系列电子经纬仪，结构合理、美观大方、功能齐全、性能可靠、操作简单、易学易用，很容易实现仪器的所有功能，而且还具备如下特点:可与电子记录手簿联接可与科立达测绘仪器有限公司生产的电子记录手簿联机，完成野外数据的自动采集。

全站仪的使用说明书和操作规程1. 简介全站仪是一种先进的测量仪器，主要用于测量地理空间中的方位角、俯仰角和距离。

它具有高精度、高效率和多功能的特点，广泛应用于土木工程、建筑工程、勘探工程等领域。

本文档将详细介绍全站仪的使用说明和操作规程，帮助用户正确、高效地操作全站仪。

2. 前期准备在使用全站仪之前，需要进行一些前期准备工作。

首先，确保全站仪和其配件完好无损，并检查电池电量是否充足。

其次，确保触摸屏和测距仪上的镜片清洁无尘。

最后，根据测量需求，选择合适的三脚架或支架，并确保其稳定。

3. 全站仪的基本操作步骤步骤1：仪器设置1.打开全站仪的电源开关，等待系统启动完毕。

在启动过程中，不要进行其他操作。

2.进入主菜单界面，根据需要选择相应的测量模式。

3.根据实际情况设置测量参数，如单位制、测量角度等。

参数设置完成后，保存并退出设置界面。

步骤2：自准确定位1.在测量现场，选择一个参考点作为基准点，放置三脚架或支架，并使用水平仪调平。

2.将全站仪放置在三脚架或支架上，紧固好。

3.打开自动目标追踪功能，全站仪会自动搜索并锁定目标点。

4.当全站仪自动锁定目标点后，按下确定按钮，全站仪将自动进行准确的自准定位。

定位完成后，显示屏会提示定位结果。

步骤3：测量操作1.根据实际情况，确定需要测量的目标点和目标区域。

2.在测量前，找到目标点，并使用目标板等配件进行标志，以提高测量精度。

3.在全站仪上，选择测量模式，并输入需要的测量参数。

4.使用触摸屏或按键，将全站仪对准目标点，并触发测量按钮。

5.全站仪会自动测量目标点的方位角、俯仰角和距离，并在显示屏上显示结果。

6.如果需要测量多个目标点，重复步骤4-5即可。

7.在完成测量后，及时保存测量数据，并进行数据导出或打印。

4. 注意事项1.在使用全站仪前，确保对全站仪的基本操作步骤和功能有一定的了解，并参照用户手册进行操作。

2.在测量过程中，注意保持全站仪的稳定，避免因仪器晃动而导致测量误差。
