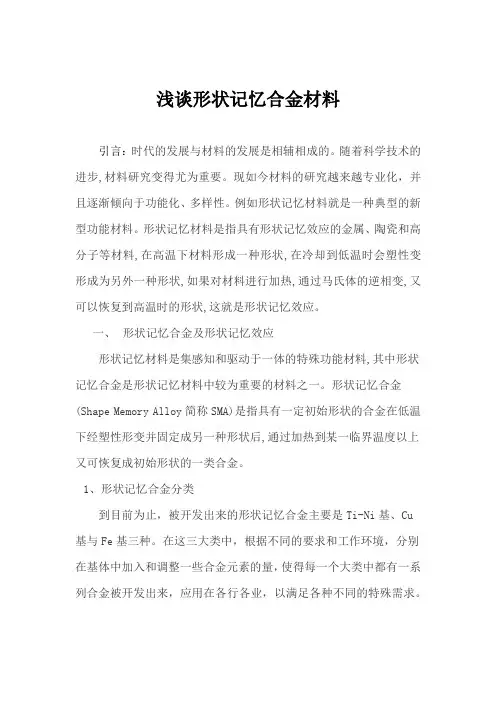

浅谈形状记忆合金引言：时代的发展与材料的发展是相辅相成的。
随着科学技术的进步,材料研究变得尤为重要。
现如今材料的研究越来越专业化，并且逐渐倾向于功能化、多样性。
例如形状记忆材料就是一种典型的新型功能材料。
形状记忆材料是指具有形状记忆效应的金属、陶瓷和高分子等材料,在高温下材料形成一种形状,在冷却到低温时会塑性变形成为另外一种形状,如果对材料进行加热,通过马氏体的逆相变,又可以恢复到高温时的形状,这就是形状记忆效应。
一、形状记忆合金及形状记忆效应形状记忆材料是集感知和驱动于一体的特殊功能材料,其中形状记忆合金是形状记忆材料中较为重要的材料之一。
形状记忆合金(Shape Memory Alloy简称SMA)是指具有一定初始形状的合金在低温下经塑性形变并固定成另一种形状后,通过加热到某一临界温度以上又可恢复成初始形状的一类合金。
1、形状记忆合金分类到目前为止，被开发出来的形状记忆合金主要是Ti-Ni基、Cu基与Fe基三种。
在这三大类中，根据不同的要求和工作环境，分别在基体中加入和调整一些合金元素的量，使得每一个大类中都有一系列合金被开发出来，应用在各行各业，以满足各种不同的特殊需求。
（a）Ti-Ni形状记忆合金开发的最早，形状记忆效应最稳定，相对比较成熟，已在航天工业、汽车工业、电子工业、医学及人类生活领域获得应用。
但由于其原材料Ni?、Ti价格昂贵，且加工成本高等因素，其应用受到限制。
（b）Cu基形状记忆合金因价格便宜、原材料来源广泛、易于加工和制造等原因而得到迅速发展。
铜基形状记忆合金是这三类合金中种类最多的一类，但有实际应用价值的目前只有Cu-Zn-Al和Cu-Al-Ni两种。
（c）Fe基形状记忆合金发展较晚，成本较Ti-Ni系和铜系合金低得多，易于加工，在应用方面具有明显的竞争优势，被认为是一种具有广泛应用前景的功能材料，受到广泛的关注。
2、呈现形状记忆效应的合金的必备条件（a）马氏体相变只限于驱动力极小的热弹性型，即马氏体与母相之间的界面的移动是完全可逆的（b）合金中的异类原子在母相与马氏体中必须为有序结构（c）马氏体相变在晶体学上是完全可逆的3、状记忆效应的分类（a）单程记忆效应形状记忆合金在较低的温度下变形，加热后可恢复变形前的形状，这种只在加热过程中存在的形状记忆现象称为单程记忆效应。
（b）双程记忆效应某些合金加热时恢复高温相形状，冷却时又能恢复低温相形状，称为双程记忆效应。
（c）全程记忆效应加热时恢复高温相形状，冷却时变为形状相同而取向相反的低温相形状，称为全程记忆效应。
二、形状记忆金属材料的发展历程1932年,瑞典人奥兰德在金镉合金中首次观察到"记忆"效应，即合金的形状被改变之后，一旦加热到一定的跃变温度时，它又可以魔术般地变回到原来的形状，人们把具有这种特殊功能的合金称为形状记忆合金。
??1963年，美国海军军械研究所的比勒在研究工作中发现，在高于室温较多的某温度范围内，把一种镍-钛合金丝烧成弹簧，然后在冷水中把它拉直或铸成正方形、三角形等形状，再放在40 ℃以上的热水中，该合金丝就恢复成原来的弹簧形状。
后来陆续发现，某些其他合金也有类似的功能。
这一类合金被称为形状记忆合金。
每种以一定元素按一定重量比组成的形状记忆合金都有一个转变温度；在这一温度以上将该合金加工成一定的形状，然后将其冷却到转变温度以下，人为地改变其形状后再加热到转变温度以上，该合金便会自动地恢复到原先在转变温度以上加工成的形状。
1969年，镍--钛合金的“形状记忆效应”首次在工业上应用。
人们采用了一种与众不同的管道接头装置。
为了将两根需要对接的金属管连接，选用转变温度低于使用温度的某种形状记忆合金，在高于其转变温度的条件下，做成内径比待对接管子外径略微小一点的短管(作接头用)，然后在低于其转变温度下将其内径稍加扩大，再把连接好的管道放到该接头的转变温度时，接头就自动收缩而扣紧被接管道，形成牢固紧密的连接。
美国在某种喷气式战斗机的油压系统中便使用了一种镍-钛合金接头，从未发生过漏油、脱落或破损事故。
1969年7月20日，美国宇航员乘坐“阿波罗”11号登月舱在月球上首次留下了人类的脚印，并通过一个直径数米的半球形天线传输月球和地球之间的信息。
这个庞然大物般的天线是怎么被带到月球上的呢?就是用一种形状记忆合金材料，先在其转变温度以上按预定要求做好，然后降低温度把它压成一团，装进登月舱带上天去。
放置于月球后，在阳光照射下，达到该合金的转变温度，天线“记”起了自己的本来面貌，变成一个巨大的半球。
再来看一看我国对形状记忆合金的研究。
我国从上世纪70年代末才开始对形状记忆合金展开研究,起步较晚,但起点较高,在材料冶金学方面,特别是实用形状记忆合金的炼制水平已得到国际学术界的认可,在应用开发上也有一些独到的成果。
但是,由于研究条件的限制,在形状记忆合金的基础理论和材料科学研究方面,我国与国际先进水平尚有一定差距,尤其是在形状记忆合金产业化和工程应用方面与国外差距较大。
三、形状记忆合金的特性1、形状记忆效应：合金在某一温度下受外力而变形，当外力去除后，仍保持其变形后的形状，但当温度上升到某一温度，材料会自动回复到变形前原有的形状，似乎对以前的形状保持记忆，这种效应称为形状记忆效应。
??2、超弹性：在高于Af点、低于Md点的温度下施加外应力时产生应力诱发马氏体相变,卸载就产生逆相变,应变完全消失,回到母相状态,表观上呈现非线性拟弹性应变,这种现象称为超弹性。
??3、高阻尼特性：形状记忆合金在低于Ms点的温度下进行热弹性马氏体相变，生成大量马氏体变体(结构相同、取向不同)，变体间界面能和马氏体内部孪晶界面能都很低，易于迁移，能有效地衰减振动、冲击等外来的机械能，因此阻尼特性特别好。
??4、耐磨性：在形状记忆合金中，Ti-Ni合金在高温(CsCl型体心立方结构)状态下同时具有很好的耐腐蚀性和耐磨性。
可用作在化工介质中接触滑动部位的机械密封材料，原子能反应堆中用做冷却水泵机械密封件。
5、逆形状记忆特性：将Cu-Zn-Al记忆合金在Ms点上下的很小温度范围内进行大应变量变形,然后加热到高于Af点的温度时形状不完全恢复，但再加热到高于200oC时却逆向地恢复到变形后的形状，称为逆形状记忆特性。
6、电阻特性：对于初始组织为马氏体的Ni-Ti合金,在拉伸过程中电阻与应变之间呈线性关系;对于初始组织为奥氏体或奥氏体、马氏体两者混合的Ni-Ti合金,当发生应力诱发马氏体相变后,曲线的斜率降低,相变前后电阻-应变关系保持线性关系。
四、形状记忆合金材料的应用形状记忆合金由于具有许多优异的性能，因而广泛应用于航空航天、机械电子、生物医疗、桥梁建筑、汽车工业及日常生活等多个领域。
1、航空航天工业形状记忆合金已应用到航空和太空装置。
如用在军用飞机的液压系统中的低温配合连接件，欧洲和美国正在研制用于直升飞机的智能水平旋翼中的形状记忆合金材料。
由于直升飞机高震动和高噪声使用受到限制，其噪声和震动的来源主要是叶片涡流干扰，以及叶片型线的微小偏差。
这就需要一种平衡叶片螺距的装置，使各叶片能精确地在同一平面旋转。
欧洲和美国还正在研制用于直升飞机的智能水平旋翼中的形状记忆合金材料，一种叶片的轨迹控制器是现在已有的产品，它是用一个小的双管形状记忆合金驱动器控制叶片边缘轨迹上的小翼片的位置，大大改善了震动情况。
形状记忆合金材料还可用于制造探索宇宙奥秘的月球天线，人们利用形状记忆合金在高温环境下制做好天线，再在低温下把它压缩成一个小铁球，使它的体积缩小到原来的千分之一，这样很容易运上月球，太阳的强烈的辐射使它恢复原来的形状，按照需求向地球发回宝贵的宇宙信息。
形状记忆合金材料广泛地应用于航天航空领域不但可以提高相关设备的性能，也可以为远距离的信息传输架设桥梁，为我们更好了解地球以外的广阔天地做出贡献。
2、机械电子产品1970 年美国用形状记忆合金制作 F-14 战斗上的低温配合连接器，随后有数以百万以上的连件的应用。
形状记忆合金作为低温配合连接在飞机的液压系统中及体积较小的石油、石化、电工业产品中应用。
另一种连接件的形状是焊接的网状金属丝，用于制造导体的金属丝编织层的安全接头。
这种接件已经用于密封装置、电气连接装置、电子工程机械装置，并能在-65~300℃可靠地工作。
已开出的密封系统装置可在严酷的环境中用作电气件连接[6]。
将形状记忆合金制作成一个可打开和关闭快门的弹簧，用于保护雾灯免于飞行碎片的击坏。
用于制造精密仪器或精密车床，一旦由于震动、碰撞等原因变形，只需加热即可排除故障。
在机械制造过程中，各种冲压和机械操作常需将零件从一台机器转移到另一台机器上，现在利用形状记忆合金开发了一种取代手动或液压夹具，这种装置叫驱动汽缸，它具有效率高灵活，装夹力大等特点。
3、生物医疗用于医学领域的 Ni-Ti合金是医用生物材料的佼佼者，在临床医学和医疗器械等方面广泛应用。
除了拥有形状记忆效应或超弹性外，还满足化学和生物学等方面的要求，即良好的生物相容性。
TiNi 可与生物体形成稳定的钝化膜。
在医学上 TiNi 合金主要应用有：(a)牙齿矫形丝用超弹性 TiNi 合金丝和不锈钢丝做的牙齿矫正丝，其中用超弹性TiNi 合金丝是最适宜的。
通常牙齿矫形用不锈钢丝 CoCr 合金丝，但这些材料有弹性模量高，弹性应变小的缺点。
为了给出适宜的矫正力，在矫正前就要加工成弓形，而且结扎固定要求熟练。
如果用 TiNi 合金作牙齿矫形丝，即使应变高达10%也不会产生塑性变形，而且应力诱发马氏体相变(stress-induced martensite)使弹性模量呈现非线型特性，即应变增大时矫正力波动很少。
这种材料不仅操作简单，疗效好，也可减轻患者不适感。
(b) 脊柱侧弯矫形各种脊柱侧弯症(先天性、习惯性、神经性、佝偻病性、特发性等)疾病，不仅身心受到严重损伤，而且内脏也受到压迫，所以有必要进行外科手术矫形。
目前这种手术采用不锈钢制哈伦敦棒矫形，在手术中安放矫形棒时，要求固定后脊柱受到的矫正力保持在30~40kg以下，一但受力过大，矫形棒就会破坏，结果不仅是脊柱，而且连神经也有受损伤的危险。
同时存在矫形棒安放后矫正力会随时间变化，大约矫正力降到初始时的30%时，就需要再进行手术调整矫正力，这样给患者在精神和肉体上都造成极大痛苦。
采用形状记忆合金制作的哈伦顿棒，只需要进行一次安放矫形棒固定。
如果矫形棒的矫正力有变化，以通过体外加热形状记忆合金，把温度升高到比体温约高5℃，就能恢复足够的矫正力。
另外，外科中用 TiNi 形状记忆合金制做各种骨连接器、血管夹、凝血滤器以及血管扩张元件等。
同时还广泛应用于口腔科、骨科、心血管科、胸外科、肝胆科、泌尿科、妇科等，随着形状记忆的发展，医学应用将会更加广泛。
