元胞自动机 NaSch模型及其MATLAB代码作业要求根据前面的介绍,对NaSch模型编程并进行数值模拟:●模型参数取值:Lroad=1000,p=0.3,Vmax=5。
●边界条件:周期性边界。
●数据统计:扔掉前50000个时间步,对后50000个时间步进行统计,需给出的结果。
●基本图(流量-密度关系):需整个密度范围内的。
●时空图(横坐标为空间,纵坐标为时间,密度和文献中时空图保持一致, 画500个时间步即可)。
●指出NaSch模型的创新之处,找出NaSch模型的不足,并给出自己的改进思路。
●流量计算方法:密度=车辆数/路长;流量flux=density×V_ave。
在道路的某处设置虚拟探测计算统计时间T内通过的车辆数N;流量flux=N/T。
●在计算过程中可都使用无量纲的变量。
1、NaSch模型的介绍作为对184号规则的推广,Nagel和Schreckberg在1992年提出了一个模拟车辆交通的元胞自动机模型,即NaSch模型(也有人称它为NaSch模型)。
●时间、空间和车辆速度都被整数离散化。
● 道路被划分为等距离的离散的格子,即元胞。
● 每个元胞或者是空的,或者被一辆车所占据。
● 车辆的速度可以在(0~Vmax )之间取值。
2、NaSch 模型运行规则在时刻t 到时刻t+1的过程中按照下面的规则进行更新:(1)加速:),1min(max v v v n n +→规则(1)反映了司机倾向于以尽可能大的速度行驶的特点。
(2)减速:),min(n n n d v v →规则(2)确保车辆不会与前车发生碰撞。
(3)随机慢化: 以随机概率p 进行慢化,令:)0,1-min(n n v v → 规则(3)引入随机慢化来体现驾驶员的行为差异,这样既可以反映随机加速行为,又可以反映减速过程中的过度反应行为。
这一规则也是堵塞自发产生的至关重要因素。
(4)位置更新:n n n v x v +→ ,车辆按照更新后的速度向前运动。
元胞自动机 matlab元胞自动机是一种计算模型,可以用于模拟和研究复杂系统的行为。
它是由一组相同的元胞组成的,每个元胞都有自己的状态和规则。
通过在每个时间步骤中更新元胞的状态,可以模拟出整个系统的演化过程。
在Matlab中,元胞自动机可以通过创建一个二维数组来实现。
数组的每个元素代表一个元胞,而数组的维度则表示整个系统的空间结构。
初始时,可以随机或根据特定的规则给每个元胞赋予一个初始状态。
然后,通过迭代更新每个元胞的状态,可以观察到整个系统的演化过程。
元胞自动机的一个经典例子是康威生命游戏(Conway's Game of Life)。
在这个游戏中,每个元胞的状态只有两种:存活或死亡。
根据一定的规则,每个元胞的下一个状态将取决于其周围的邻居元胞的状态。
通过设置不同的初始状态和规则,可以模拟出各种有趣的图案和现象,如稳定的结构、周期性的振荡和混沌的演化。
除了康威生命游戏,元胞自动机还可以应用于许多其他领域。
例如,在生物学中,可以使用元胞自动机模拟细胞生长、细菌传播和免疫系统的行为。
在社会科学中,可以使用元胞自动机模拟人群的行为和决策过程。
在物理学中,可以使用元胞自动机模拟粒子系统的动力学行为。
在编写Matlab程序时,可以使用循环结构来实现元胞自动机的迭代更新过程。
通过遍历数组中的每个元胞,并根据其周围的邻居元胞的状态来更新其自身的状态,可以实现整个系统的演化。
可以使用条件语句来定义元胞的更新规则,并根据需要进行调整和修改。
除了基本的元胞自动机模型,Matlab还提供了许多扩展和优化的工具和函数。
例如,可以使用内置的函数来计算元胞自动机系统的统计特性,如平均密度、熵和相变点。
还可以使用图形界面工具来可视化元胞自动机模拟的结果,并进行交互式的实时调整和观察。
元胞自动机是一种强大的计算模型,可以用于模拟和研究复杂系统的行为。
在Matlab中,可以使用二维数组和循环结构来实现元胞自动机的模拟和演化过程。
元胞自动机matlab
元胞自动机(Cellular Automaton)是一种离散的数学模型,由许多简单的计算单元(称为“元胞”)组成,它们按照相同的规则在离散的空间和时间上进行演化。
在MATLAB中,你可以使用矩阵来表示元胞自动机的状态,然后编写规则来更新这些状态。
下面我将从几个方面介绍如何在MATLAB中实现元胞自动机。
首先,你可以使用MATLAB中的矩阵来表示元胞自动机的状态。
假设你有一个二维的元胞自动机,可以用一个二维的矩阵来表示。
矩阵中的每个元素可以表示一个元胞的状态,比如0表示空白,1表示存活等等。
你可以使用MATLAB的矩阵操作来初始化和更新这些状态。
其次,你需要编写规则来更新元胞的状态。
这些规则可以根据元胞的邻居状态来确定元胞下一个时刻的状态。
在MATLAB中,你可以使用循环和条件语句来实现这些规则。
例如,你可以遍历矩阵中的每个元素,然后根据它周围元胞的状态来更新它的状态。
另外,MATLAB还提供了一些内置的函数和工具箱,可以帮助你实现元胞自动机模型。
比如,MATLAB的CellularAutomata工具箱
提供了一些函数来简化元胞自动机模型的实现。
你可以使用这些函数来快速地创建和演化元胞自动机模型。
总之,在MATLAB中实现元胞自动机模型需要你熟练掌握矩阵操作、循环和条件语句等基本编程技巧,同时也需要对元胞自动机的原理有一定的了解。
希望这些信息能够帮助你在MATLAB中实现元胞自动机模型。
自动驾驶技术是近年来备受关注的领域,其应用不仅可以提高交通效率,还可以提高行车安全性。
而在自动驾驶技术中,matlab元胞自动机代码是一种常用的建模和仿真工具,可以帮助工程师们设计和测试自动驾驶系统。
下面将介绍如何使用matlab元胞自动机代码来实现自动驾驶专用车道的模拟。
文章内容将按照以下主题展开:一、自动驾驶专用车道的概念及意义1.1 自动驾驶专用车道的定义1.2 自动驾驶专用车道的意义和作用二、matlab元胞自动机代码的基本原理2.1 元胞自动机的定义和特点2.2 matlab中的元胞自动机代码实现三、自动驾驶专用车道的matlab元胞自动机代码设计3.1 自动驾驶车辆的行为建模3.2 车道交通流模拟3.3 交通规则和控制策略四、matlab元胞自动机代码实现实例4.1 代码框架和基本结构4.2 参数设置和模型验证4.3 模拟结果分析五、自动驾驶专用车道的未来发展方向5.1 自动驾驶技术的趋势5.2 自动驾驶专用车道的未来发展方向通过以上几个主题的介绍,读者可以全面了解自动驾驶专用车道的概念、matlab元胞自动机代码的基本原理和代码实现方法,以及自动驾驶技术的未来发展方向。
希望本文的内容对读者对自动驾驶技术有所帮助,也能引发更多对于自动驾驶专用车道以及matlab元胞自动机代码的讨论和研究。
六、自动驾驶专用车道的概念及意义1.1 自动驾驶专用车道的定义自动驾驶专用车道是为自动驾驶车辆专门设置的通行道路,旨在为自动驾驶车辆提供更加高效、安全的行驶环境。
这些道路通常采用先进的交通管理系统和智能交通设施,以便自动驾驶车辆能够更好地感知和适应道路环境。
自动驾驶专用车道旨在降低交通拥堵、提高交通运输效率,并且可以为用户带来更舒适的出行体验。
1.2 自动驾驶专用车道的意义和作用自动驾驶专用车道的建设与发展对于推动自动驾驶技术的应用具有重要意义。
自动驾驶专用车道可以有效地促进自动驾驶车辆在道路上行驶的安全性与稳定性。
元胞自动机matlab代码细胞自动机,也称作细胞状态模型,是一种描述系统的动态行为的模型。
它具有一种元胞状态,涉及到一组计算机运算,可以用来模拟系统的复杂行为。
Matlab实现此模型首先要了解以下重要步骤:(1)设定空间参数和规则:定义空间网格(如1x1网格),以及每个网格中单元细胞的状态变化(如活动/不活动)。
(2)初始状态:给定空间网格内的各个单元细胞的初始状态,可以设定为活动或不活动。
(3)迭代:计算每个空间网格上单元细胞的新状态,根据指定的规则和网格上其他单元细胞的当前状态。
(4)展示图形:展示计算出的单元细胞和网格状态,使用不同颜色来区分不同状态。
%初始化space_x = 1; %定义空间域单元的x坐标space_y = 1; %定义空间域单元的y坐标space = zeros(space_x,space_y); %定义模型空间,x行,y列,数值全置0%设定初始状态space(1,1)=1; %定义空间[1,1]单元状态为1,活动;定义空间[1,1]单元状态为0,不活动%迭代,计算当前单元状态for x = 1:space_xfor y = 1:space_y%计算伴随单元的状态值s = 0; %活动周围的单元状态值%周围单元的状态值s = s+space(x-1,y)+space(x+1,y)+space(x,y-1)+space(x,y+1);%计算当前单元状态if s == 2 %周围单元的状态值为2时,当前单元保持不变 space(x,y) = space(x,y);endif s == 3 %周围单元的状态值为3时,当前单元活动space(x,y) = 1;endendend%展示图形pcolor(space); %展示模型空间axis([0 space_x 0 space_y]);%设定X和Y轴坐标colormap([1 0 0;0 1 0]);%设定模型空间中活动单元的颜色。
matlab 元胞自动机仿真编码Matlab是一种高级的计算机编程语言,也是一种数学软件。
在这个工具中,我们可以使用众多的函数和算法,对各种数学问题进行编程和模拟。
其中,元胞自动机仿真是一个非常有趣的应用,它可以模拟种种自然现象,如生态系统、洪水模拟、演化模拟等等。
本文将带领大家了解如何使用Matlab实现元胞自动机仿真。
第一步:安装Matlab在进行任何操作之前,我们需要先安装Matlab软件。
Matlab有专门的官网可以下载,或者可以到计算机的应用商店中寻找该软件。
安装完成后,我们就可以在计算机中打开Matlab。
第二步:了解元胞自动机元胞自动机是指在一个方格化空间中,每个单元格内存有一定的状态,根据一定的规则进行相互作用和转化。
元胞自动机仿真可以通过对这些规则和状态的变化进行模拟,来预测和控制自然现象的演化。
第三步:编写Matlab程序在Matlab中,我们可以使用现成的元胞自动机仿真函数进行模拟,也可以自己编写程序来实现。
下面是一个简单的Matlab元胞自动机程序,其中包括三部分:初始化、更新状态和可视化。
%% InitializationN = 100; % Number of cells in each rowdensity = 0.3; % Initial density of live cellscells = rand(N,N) < density;imagesc(cells); % Visualize initial configurationcolormap(gray); % Set color map to gray%% Update the state of the systemS = [N N]; % Size of the latticeB = ones(3,3); % 3-by-3 neighborhoodB(2,2) = 0; % Exclude the center cellfor t = 1:100 % Number of iterationsC = conv2(cells,B,'same'); % Convolve with neighborhood cells = (C == 3) | (cells & (C == 2)); % Update cellsimagesc(cells); % Visualize new configurationdrawnow; % Update displayend%% Visualizationimagesc(cells); % Visualize final configuration colormap(gray); % Set color map to gray在该程序中,我们首先定义了一些变量,如N表示每行单元格的数量,density表示初始的存活细胞密度。
function []=testCA(n)z = zeros(n,n);cells = z;cells(n/2,.25*n:.75*n) = 1;cells(.25*n:.75*n,n/2) = 1;imh = image(cat(3,cells,z,z));set(imh, 'erasemode', 'none')axis equalaxis tight%Ö÷º¯Êý²ÎÊýnx=52; %must be divisible by 4ny=100;Pbridge = .05;z=zeros(nx,ny);o=ones(nx,ny);sand = z;sandNew = z;gnd = z ;gnd(1:nx,ny-3)=1 ;% the ground linegnd(nx/4:nx/2+4,ny-15)=1; %the hole linegnd(nx/2+6:nx,ny-15)=1; %the hole linegnd(nx/4, ny-15:ny) = 1; %side linegnd(3*nx/4, 1:ny) = 1 ;%Ö÷º¯Êýfor i=1:1000p=mod(i,2); %margolis neighborhoodsand(nx/2,ny/2) = 1; %add a grain at the top%upper left cell updatexind = [1+p:2:nx-2+p];yind = [1+p:2:ny-2+p];%randomize the flow -- 10% of the timevary = rand(nx,ny)< .9 ;vary1 = 1-vary;sandNew(xind,yind) = ...gnd(xind,yind).*sand(xind,yind) + ...(1-gnd(xind,yind)).*sand(xind,yind).*sand(xind,yind+1) .* ...(sand(xind+1,yind+1)+(1-sand(xind+1,yind+1)).*sand(xind+1,yind)); sandNew(xind+1,yind) = ...gnd(xind+1,yind).*sand(xind+1,yind) + ...(1-gnd(xind+1,yind)).*sand(xind+1,yind).*sand(xind+1,yind+1) .* ...(sand(xind,yind+1)+(1-sand(xind,yind+1)).*sand(xind,yind)); sandNew(xind,yind+1) = ...sand(xind,yind+1) + ...(1-sand(xind,yind+1)) .* ...( sand(xind,yind).*(1-gnd(xind,yind)) + ...(1-sand(xind,yind)).*sand(xind+1,yind).*(1-gnd(xind+1,yind)).*sand(xind+1,yind+1));sandNew(xind+1,yind+1) = ...sand(xind+1,yind+1) + ...(1-sand(xind+1,yind+1)) .* ...( sand(xind+1,yind).*(1-gnd(xind+1,yind)) + ...(1-sand(xind+1,yind)).*sand(xind,yind).*(1-gnd(xind,yind)).*sand(xind,y ind+1));%scramble the sites to make it look bettertemp1 = sandNew(xind,yind+1).*vary(xind,yind+1) + ...sandNew(xind+1,yind+1).*vary1(xind,yind+1);temp2 = sandNew(xind+1,yind+1).*vary(xind,yind+1) + ...sandNew(xind,yind+1).*vary1(xind,yind+1);sandNew(xind,yind+1) = temp1;sandNew(xind+1,yind+1) = temp2;sand=sandNew;set(imh,'cdata',cat(3,z',sand',gnd'))drawnowend%build the GUI%define the plot buttonplotbutton=uicontrol('style','pushbutton','string','Run','fontsize',12, 'position',[100,400,50,20], 'callback', 'run=1;');%define the stop buttonerasebutton=uicontrol('style','pushbutton','string','Stop','fontsize',12,'position',[200,400,50,20],'callback','freeze=1;');%define the Quit buttonquitbutton=uicontrol('style','pushbutton','string','Quit','fontsize',12 ,'position',[300,400,50,20],'callback','stop=1;close;');number = uicontrol('style','text', 'string','1', 'fontsize',12,'position',[20,400,50,20]);stop= 0; %wait for a quit button pushrun = 0; %wait for a drawfreeze = 0; %wait for a freezewhile (stop==0)if (run==1)%nearest neighbor sumsum(x,y) = cells(x,y-1) + cells(x,y+1) +cells(x-1, y) + cells(x+1,y)+cells(x-1,y-1) + cells(x-1,y+1) + cells(3:n,y-1) + cells(x+1,y+1);% The CA rulecells = (sum==3) | (sum==2 & cells);%draw the new imageset(imh, 'cdata', cat(3,cells,z,z) )%update the step number diaplaystepnumber = 1 + str2num(get(number,'string'));set(number,'string',num2str(stepnumber))endif (freeze==1)run = 0;freeze = 0;enddrawnow %need this in the loop for controls to workend。
数学建模中,元胞自动机(Cellular Automaton,简称CA)是一种离散空间、离散
时间的数学模型。
它由一系列简单的元胞(cells)组成,每个元胞都有一些状态,
并且根据一组规则,这些状态在离散时间步上进行演化。

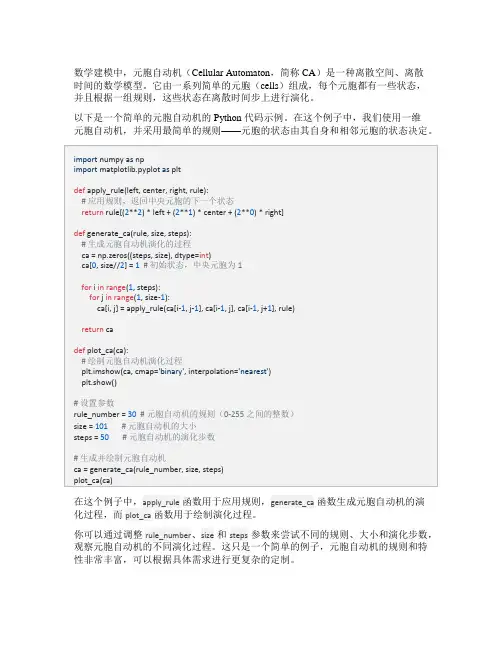

以下是一个简单的元胞自动机的 Python 代码示例。
在这个例子中,我们使用一维
元胞自动机,并采用最简单的规则——元胞的状态由其自身和相邻元胞的状态决定。
在这个例子中,apply_rule函数用于应用规则,generate_ca函数生成元胞自动机的演
化过程,而plot_ca函数用于绘制演化过程。
你可以通过调整rule_number、size和steps参数来尝试不同的规则、大小和演化步数,观察元胞自动机的不同演化过程。
这只是一个简单的例子,元胞自动机的规则和特性非常丰富,可以根据具体需求进行更复杂的定制。

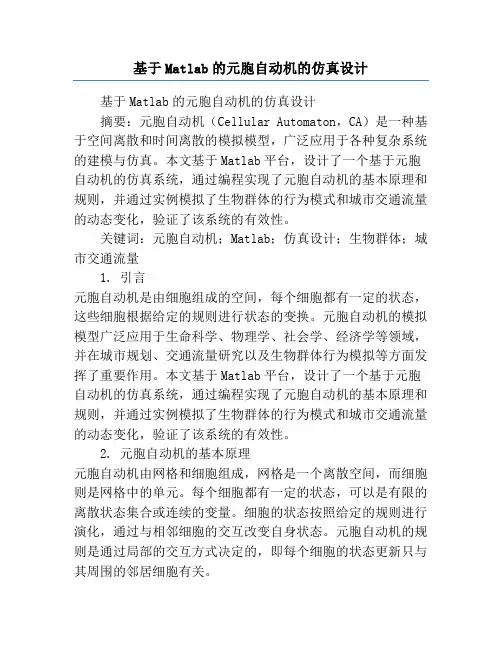

基于Matlab的元胞自动机的仿真设计基于Matlab的元胞自动机的仿真设计摘要:元胞自动机(Cellular Automaton,CA)是一种基于空间离散和时间离散的模拟模型,广泛应用于各种复杂系统的建模与仿真。
本文基于Matlab平台,设计了一个基于元胞自动机的仿真系统,通过编程实现了元胞自动机的基本原理和规则,并通过实例模拟了生物群体的行为模式和城市交通流量的动态变化,验证了该系统的有效性。
关键词:元胞自动机;Matlab;仿真设计;生物群体;城市交通流量1. 引言元胞自动机是由细胞组成的空间,每个细胞都有一定的状态,这些细胞根据给定的规则进行状态的变换。
元胞自动机的模拟模型广泛应用于生命科学、物理学、社会学、经济学等领域,并在城市规划、交通流量研究以及生物群体行为模拟等方面发挥了重要作用。
本文基于Matlab平台,设计了一个基于元胞自动机的仿真系统,通过编程实现了元胞自动机的基本原理和规则,并通过实例模拟了生物群体的行为模式和城市交通流量的动态变化,验证了该系统的有效性。
2. 元胞自动机的基本原理元胞自动机由网格和细胞组成,网格是一个离散空间,而细胞则是网格中的单元。
每个细胞都有一定的状态,可以是有限的离散状态集合或连续的变量。
细胞的状态按照给定的规则进行演化,通过与相邻细胞的交互改变自身状态。
元胞自动机的规则是通过局部的交互方式决定的,即每个细胞的状态更新只与其周围的邻居细胞有关。
3. 元胞自动机的规则设计在本文的仿真系统中,通过编程实现了元胞自动机的规则设计。
首先定义了细胞的状态集合,对于生物群体的行为模拟,状态可以是健康、患病、感染等;对于城市交通流量的动态变化,状态可以是畅通、拥堵、事故等。
然后,根据所需的行为模式和变化规律,设计了细胞状态的更新规则,包括状态转换条件和转换后的状态。
通过实验和调试,得到了合理的规则设置。

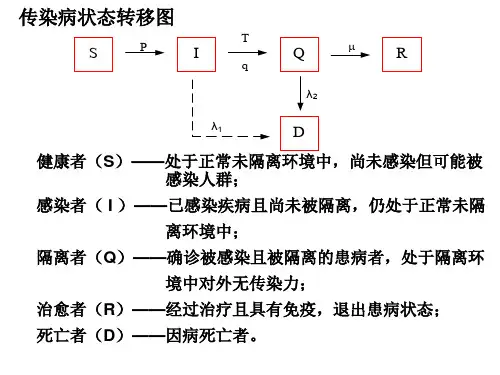

4. 生物群体行为模式的仿真模拟基于设计的元胞自动机规则,本文进行了生物群体行为模式的仿真模拟。
