西门子7SJ62操作说明书西门子7SJ62是西门子公司开发的基于变电站综合自动化构架上的新型继电器，用于变电站综合自动化LSA 系统中，作为集多功能保护、监控于一身的综合间隔级测控单元。
可用于不同电压等级的接地、小阻抗接地、不接地或中性点补偿接地的网络。
基本保护功能是方向性/无方向性过流功能、断路器失灵保护以及高阻抗接地和非直接接地系统的高灵敏接地故障检测（具有方向性或非方向性）等。

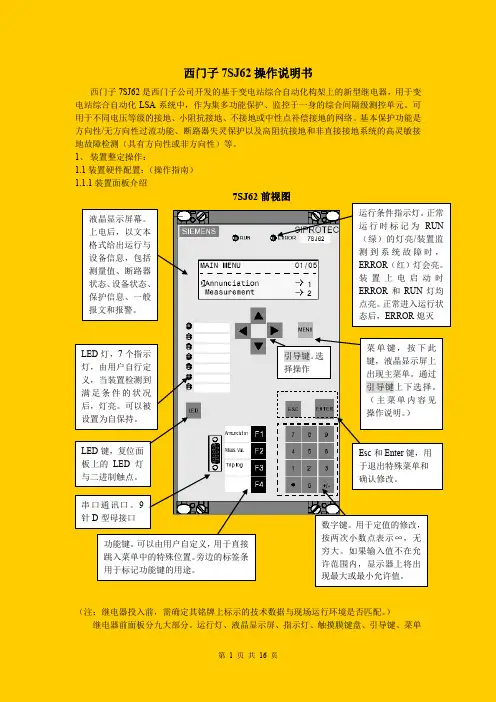

1、 装置整定操作： 1.1装置硬件配置：（操作指南） 1.1.1装置面板介绍7SJ62前视图（注：继电器投入前，需确定其铭牌上标示的技术数据与现场运行环境是否匹配。
）继电器前面板分九大部分。
运行灯、液晶显示屏、指示灯、触摸膜键盘、引导键、菜单液晶显示屏幕。
上电后，以文本格式给出运行与设备信息，包括测量值、断路器状态、设备状态、保护信息、一般报文和报警。
引导键。
选择操作菜单键，按下此键，液晶显示屏上出现主菜单。
通过引导键上下选择。
（主菜单内容见操作说明。
） 运行条件指示灯。
正常运行时标记为RUN （绿）的灯亮/装置监测到系统故障时，ERROR （红）灯会亮。
装置上电启动时 ERROR 和RUN 灯均点亮。
正常进入运行状态后，ERROR 熄灭LED 灯，7个指示灯，由用户自行定义，当装置检测到满足条件的状况后，灯亮。
可以被设置为自保持。
LED 键，复位面板上的LED 灯与二进制触点。
串口通讯口。
9针D 型母接口功能键。
可以由用户自定义，用于直接跳入菜单中的特殊位置。
旁边的标签条用于标记功能键的用途。
数字键。
用于定值的修改，按两次小数点表示∞，无穷大。
如果输入值不在允许范围内，显示器上将出现最大或最小允许值。
Esc 和Enter 键，用于退出特殊菜单和确认修改。
键、LED 键、功能键、Esc 与Enter 键以及用于与PC 机相连的串口插孔。
(1) 面板上一共有2个运行灯，7 个指示灯。
(2) 设备的显示屏由4行文本显示组成，可以显示各种包括数字，字母和一系列特殊符号的信息。
Page 1哈尔滨光宇电气自动化有限公司公司介绍Page 2哈尔滨光宇电气自动化有限公司主要产品CL2000 变电站、火电站、水电站综合自动化系统CL2000 电网调度自动化系统CL2000 低压微机综合保护器高频开关直流电源高精度零序电流互感器及高精度电流互感器西门子微机综合保护装置系统集成Page 41.西门子电力自动化业务介绍2.西门子第 代微机综合保护装置SIPROTEC 4 总体介绍3. 西门子微机综合保护装置调试软件DIGSI 4 总体介绍4. 西门子第 代微机综合保护装置SIPROTEC 4 7SJ6X介绍5. 西门子第 代微机综合保护装置SIPROTEC 4 7UT6x介绍6. 西门子第 代微机综合保护装置SIPROTEC 4 7SD610介绍主要介绍内容Page 51.西门子电力自动化业务介绍2.西门子第 代微机综合保护装置SIPROTEC 4 总体介绍3. 西门子微机综合保护装置调试软件DIGSI 4 总体介绍4. 西门子第 代微机综合保护装置SIPROTEC 4 7SJ6X介绍5. 西门子第 代微机综合保护装置SIPROTEC 4 7UT6x介绍6. 西门子第 代微机综合保护装置SIPROTEC 4 7SD610介绍主要介绍内容Page 6Siemens:代表可靠性reliabilityGermanyEurope excl. GermanyAmericasAsia-PacificOthersEmployeesinthousands2000040000600008000050020030040010010000084/8589/9094/9599/0004/05 Sales in millionsof euros由Werner von Siemens创建于1847年Siemens今天已成为最成功的跨国公司之一公司现状2005年10月统计数据461000 名员工754.45亿欧元年销售额在190多个国家设立分公司/机构Page 7Siemens Power Transmission and Distribution PTD: 输配电集团PTD业务范围能源自动化EnergyAutomationPower transformers distributiontransformerswithoilorcast-resininsulation网控系统能源交易系统Networkconsulting maintenance repairand meterservices继电保护和变电站综合自动化系统Components switchgearand turnkeyprojectsforAC and DC powertechnology forpowertransmission≤52kVComponents switchgearand turnkeyprojectsforAC and DC powertechnology forpowertransmission 52kVPage 8全球范围第一名No.121 市场份额3500 职员业务覆盖60多个国家于2004年获得EFQM的特殊奖励Siemens 输配电能源自动化/PTD EA:市场现状继电保护能源自动化系统通讯大型控制系统研发生产能源自动化/EnergyAutomationPage 9西门子电力自动化有限公司Siemens Power Automation Ltd. SPA给中国客户带来能源自动化的创新技术提供全系列的产品 保护、变电站综合自动化系统、电能计量及能源管理系统。
西门子7SJ62操作说明书西门子7SJ62是西门子公司开发的基于变电站综合自动化构架上的新型继电器，用于变电站综合自动化LSA 系统中，作为集多功能保护、监控于一身的综合间隔级测控单元。
可用于不同电压等级的接地、小阻抗接地、不接地或中性点补偿接地的网络。
基本保护功能是方向性/无方向性过流功能、断路器失灵保护以及高阻抗接地和非直接接地系统的高灵敏接地故障检测（具有方向性或非方向性）等。
1、 装置整定操作： 1.1装置硬件配置：（操作指南） 1.1.1装置面板介绍7SJ62前视图（注：继电器投入前，需确定其铭牌上标示的技术数据与现场运行环境是否匹配。
）继电器前面板分九大部分。
运行灯、液晶显示屏、指示灯、触摸膜键盘、引导键、菜单液晶显示屏幕。
上电后，以文本格式给出运行与设备信息，包括测量值、断路器状态、设备状态、保护信息、一般报文和报警。
引导键。
选择操作菜单键，按下此键，液晶显示屏上出现主菜单。
通过引导键上下选择。
（主菜单内容见操作说明。
） 运行条件指示灯。
正常运行时标记为RUN （绿）的灯亮/装置监测到系统故障时，ERROR （红）灯会亮。
装置上电启动时 ERROR 和RUN 灯均点亮。
正常进入运行状态后，ERROR 熄灭LED 灯，7个指示灯，由用户自行定义，当装置检测到满足条件的状况后，灯亮。
可以被设置为自保持。
LED 键，复位面板上的LED 灯与二进制触点。
串口通讯口。
9针D 型母接口功能键。
可以由用户自定义，用于直接跳入菜单中的特殊位置。
旁边的标签条用于标记功能键的用途。
数字键。
用于定值的修改，按两次小数点表示∞，无穷大。
如果输入值不在允许范围内，显示器上将出现最大或最小允许值。
Esc 和Enter 键，用于退出特殊菜单和确认修改。
键、LED 键、功能键、Esc 与Enter 键以及用于与PC 机相连的串口插孔。
(1) 面板上一共有2个运行灯，7 个指示灯。
(2) 设备的显示屏由4行文本显示组成，可以显示各种包括数字，字母和一系列特殊符号的信息。

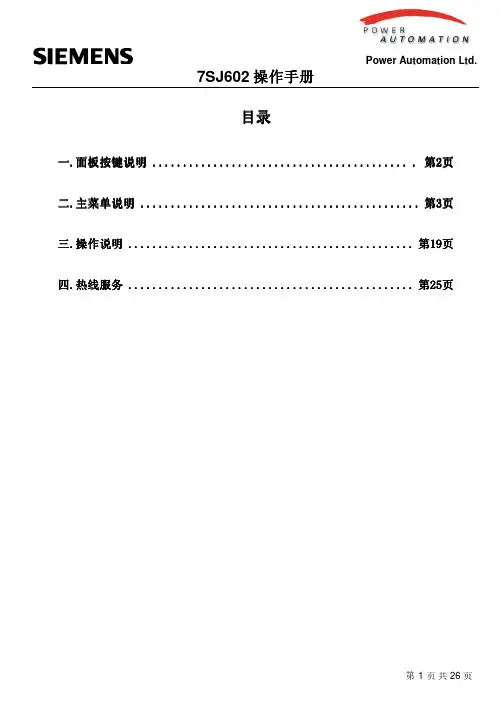

目录一.面板按键说明..................................................................................... . 第第2页二.主菜单说明 (3)三.操作说明 (19)四.热线服务 (25)一. 面板按键说明1.LCD显示屏2.运行灯3.装置故障指示灯4.增加值健 6. 自定义指示灯7.减少值健5.导航键8.确认修改健 9.DIGSI软件通讯口(232)10.确认提示键 11.返回键二. 主菜单说明7SJ602 V3.5137 CB- CONTROL38 DELAY ANNUNC39 CIRsup40 IL,MON43 MotPro50 RTDBox60 MARSH71 INT.OP72 INTERFACE74 FAULT RECORDER 95 SYST SETTING1定值菜单00 0V BL断路器跳闸监视00 UNB.L 不平衡保护00 O/Cdy 接地时间特性曲线00 STRT启动时间监视00 O/L 热过负荷保护00 O/Cch相间时间特性曲线01 AR 自动重合闸37 AR断路器控制37 AR断路器控制功能投退39 AR断路器跳闸监视39 AR断路器跳闸监视功能投退71 INT.OP操作语言更改 71 LANGUA语言设置操作说明三.操作说明1. 事件记录与故障报告查询你可以通过正常操作进入菜单查询事件记录(OPER. ANNUNC.)如: 告警事件,以及事故记录(FAULT ANNUNC.), 具体操作如下:7SJ602 PARAME. ANNUNC 81 OPER. ANNUNC. ;7SJ602 PARAME. ANNUNC 82 FAULT ANNUNC. .事故报告内容示例如事故报告内容示例如2. 查看测量值通过菜单操作, 可查看测量, :7SJ602 PARAME. ANNUNC 84 MEAS. VALUES .3设置定值和电力参数1)设置定值(例如设置过流保护)通过菜单操作, 可查看或设置定值, :7SJ602 PARAME. 10 O/C 10 O/Cph .+ - E2)设置电力参数(例如设置低电压)通过菜单操作, 可查看或设置定值, :7SJ602 PARAME. 00 CONF. 01 POWER SYST.DAT .+ - E4配置开入、开出、指示灯和跳闸继电器1) 配置开入量+ - E2) 配置跳闸继电器+ - E 3) 配置指示灯+ - E 4) 配置开出量+ - E5. 查看和修改日期、时间按下面路径查看和修改日期和时间：7SJ602 PARAME. ANNUNC. ADDITION FUNCTION .+ - E四.热线服务在操作和运行过程中如有任何疑问，请拨打西门子能源自动化24小时免费服务热线,固定电话用户请拨打： 800-8289887移动电话用户请拨打：400-8289887或发送电子邮件至each.support@.注意事项!警警。
西门子7SJ62操作说明书(03-05)西门子7SJ62操作说明书西门子7SJ62是西门子公司开发的基于变电站综合自动化构架上的新型继电器，用于变电站综合自动化LSA 系统中，作为集多功能保护、监控于一身的综合间隔级测控单元。
可用于不同电压等级的接地、小阻抗接地、不接地或中性点补偿接地的网络。
基本保护功能是方向性/无方向性过流功能、断路器失灵保护以及高阻抗接地和非直接接地系统的高灵敏接地故障检测（具有方向性或非方向性）等。
1、 装置整定操作：1.1装置硬件配置：（操作指南） 1.1.1装置面板介绍7SJ62前视图液晶显示屏幕。
上电后，以文本格式给出运引导菜单键，按下此键，液晶显示屏上出现主菜运行条件指示灯。
正常运行时标记为RUN（绿）的灯亮/装置监测到系统LED 灯，7个指示灯，由用户自行定（注：继电器投入前，需确定其铭牌上标示的技术数据与现场运行环境是否匹配。
）继电器前面板分九大部分。
运行灯、液晶显示屏、指示灯、触摸膜键盘、引导键、菜单键、LED键、功能键、Esc与Enter键以及用于与PC机相连的串口插孔。
(1)面板上一共有2个运行灯，7 个指示灯。
(2)设备的显示屏由4行文本显示组成，能够显示各种包括数字，字母和一系列特殊符号的信息。
背光灯一般关闭，按下任何操作键时背光灯自动点亮，若10分钟后无输入，自动关闭。
背光灯也能够由二进制输入来控制。
(3)前面板的触摸膜键盘、引导键、菜单键、LED键、功能键、Esc与Enter键以及用于与PC机相连的串口插孔已作详细介绍。
装置接通电源后，0.5s后运行灯绿灯亮，红灯亮，表示运行正常，红灯在10s内熄灭，15s内起动信息消失，装置显示默认显示。
1.1. 2经过装置面板进行整定：（装置面板无法修改配置的功能范围，只能经过Digsi 软件进行修改。
）按MENU 键进入主菜单Settings用▼和▲键选择设置功能，按下用户输入密码后按下的光标插在其中。
菜单项内选择P.System Data1 -> 3 按下000000）修改后的定值显示。
SIPROTEC过电压及远方跳闸保护装置7SJ689V4.60用户手册C53000-G115D-C346-1前言目录介绍1功能2安装和调试3技术数据4附录A 文献术语索引注意为了安全考虑,请注意前言中的介绍和警告部分.免责声明虽然本用户手册中关于硬件和软件的介绍已经过了严格校对,但错误仍在所难免。
我们不承担由此带来的责任。
本手册已经过多次校核，必要修订会包含在后续版本中，我们对您提出的建议表示感谢。
我们保留技术升级的未告知权。
文件版本V04.00.01发布时间 11.2010版权声明版权 © Siemens AG 2010。
西门子有限责任公司拥有全部版权。
未经许可不得传播、复制或评价和交流本手册内容，违者追究赔偿责任。
西门子公司拥有全部版权，尤其指专利申请和商标注册。
注册商标SIPROTEC, SInAUT, SICAM 和 DIGSI 都是西门子公司的注册商标。
该手册中的其他内容还可能涉及第三方注册商标，任何出于个人目的而使用该商标都将侵犯商标拥有者的权利。
Siemens Power Automation Ltd.订货号: C53000-G115D-C346-1SIPROTEC, 7SJ689, 用户手册C53000-G115D-C346-1, 发布日期 11.20103前言手册内容本手册主要介绍 7SJ689保护装置的功能、操作、安装和调试:•装置配置信息、装置功能描述和选项设置→ 第二章; •安装调试操作说明 → 第三章; •技术数据列表 →第四章;•附录A 中是面向有经验用户的产品主要信息 → 附录A.有关SIPROTEC 4 装置设计，组态和操作的信息请参考《SIPROTEC4 系统说明》 /1/.目标用户继电保护工程师，调试工程师，其他参与保护、自动化或控制装置的选型、整定和检修的人员，以及电力公司和相关从业人员。
适用范围本手册适用于： SIPROTEC 4 保护装置 7SJ689;版本号 V4.6。
SIPROTEC®7SJ68快速参考手册编号:C53000-B115D-C171-1使用指南相关手册: C53000-G115D-C171-1 SIPROTEC®4系统说明:E50417-H1176-C151版权所有 Siemens AG2004快速参考手册 7SJ68 2C53000-B115D-C171-17SJ68快速参考手册目 录一致性声明 (4)注释及警告 (4)开箱及装箱 (6)储藏和运输 (7)规格尺寸 (8)安装注意事项 (9)接线注意事项 (9)输入和输出量的参数范围 (14)端子电气接线示意图 (16)运行前设置 (21)C53000-B115D-C171-13快速参考手册 7SJ68一致性声明本产品遵循欧共体各成员国关于电磁兼容（EMC委员会指令89/336/EEC）和给定电压范围内使用电气产品的相关法律法规（低压产品文件73/23/EEC）。
SIEMENS有限责任公司按照EMC委员会指令第十条款的内容进行测试，测试结果符合通用标准EN61000-6（电磁兼容部分）和EN 60255-6(低压部分)。
本产品符合国际标准IEC60225和德国标准VDE0435的相关要求。
注释和警告请遵守本手册中的注意事项和警告！以保证您的安全和产品的正常使用寿命。
本手册使用以下术语：危险指如果不采取正确的预防措施，将会造成死亡、严重的人身伤害或者巨大的财产损失。
警告指如果不采取正确的预防措施，可能会造成死亡、严重的人身伤害或者巨大的财产损失。
注意指如果不采取正确的预防措施，可能会造成轻度的人身伤害和一定的财产损失，尤其指设备本身的损坏以及由此带来的一些影响。
注释指需要强调产品信息或本手册和相关说明书中的个别部分。
4C53000-B115D-C171-17SJ68 快速参考手册C53000-B115D-C171-15警告!运行期间，装置可能产生危险电压，若不遵循安全运行条例，可能会导致严重的人身伤害或财产损失。
西门子微机保护7SJ686的多电源备投方案丁明摘要：当前我国经济发展迅速，工业、民用、国防用电的可靠性、安全性要求越来越高。
微机保护的普遍使用，不仅局限于能够快速切除系统电力故障，对系统供电的连续可用性也有了很好的支撑。
目前，常见的双电源单母分段的供电方式已无法满足用户对供电高可靠性、高连续性的要求。
在供电方式及电压等级不变的情况下，用户更多地选择了多电源供电甚至加自备应急柴发电源的方式，来保证工厂供电的连续可用，减少停产的损失。
本文讲述的是利用IEC61850通讯中的Goose信息互传，来优化原有多保护间的硬节点传送方式实现的备自投功能，取得了良好的经济效益及优于原有电气技术性能的效果。
关键词：微机保护；IEC61850；Goose信息；多电源供电。
The Automatic Transfer System Schedule of Multiply Power Supply for SIEMENS Micro-computer Protection 7SJ686[Abstract]In current，with the rapid economic development in China，the reliability and safety requirements of industrial，civil and national defense power consumption are getting higher and higher.The universal use of microprocessor-based protection is not only limited to the rapid removal of system power failures，but also has a good support for the continuous availability of power supply to the system.At present，the common power supply mode of double power supply and single bus subsection can not meet the requirements of users for high reliability and continuity of power supply.In the case of constant power supply mode and voltage level，users have more choices of multi-power supply or even self-contained emergency diesel generator system to ensure the continuous availability of plant power supply and reduce the loss of shutdown.This paper describes the use of Goose information transmission in IEC61850 communication to optimize the original multi-protection hard contacts transmission mode to realize the automatic transfer switching function，and achieved good economic benefits and superior to the original electrical technology performance.[Key Words]Micro-computer；IEC61850；Goose Information；Multi-power supply.前言我国在工业、民用、国防项目的供电可靠性、连续性要求越来越高，停电将给相应的单位生产、办公、医疗和国土防卫造成不可预计的损失；3电源、4电源供电甚至更多系统电源供电变得越来越普遍，传统的备自投装置已无法满足如此复杂的供电网络功能需求；如何常规微机保护功能实现的基础上满足了供电的快速性、稳定性、可靠性的原则下，挖掘微机保护的潜能，经济高效可靠地解决多电源供电备自投的方案。
7sj61或62操作说明维护运行手册（7SJ61、62）一、面板说明图、1如图所示、面板上的各部分名称功能为：1、液晶屏：显示运行、装置信息。
一般包括测量值、计量值、二进制值、装置状态、保护信息、告警等。
2、方向键：在菜单控制中控制方向。
3、MENU键：按下后液晶屏出现菜单。
4、ESC和ENTER键：取消和确认键。
5、数字键6、功能键：设置快捷操作。
7、DIGSI接口：微机调试接口。
8、LED键：对LED灯、及BO出口进行重置。
9、LED灯：显示所设定的对应信息。
每个小灯可显示最多十条内容。
10、运行状态指示灯：运行RUN（绿色）和故障ERROR（红色）。
11、螺丝盖板。
二、菜单说明图：2 如图所示，在按下面板上的MENU键后，出现图2左边的画面。
然后通过方向键控制，进入不同的功能菜单内。
1、事件：记录。
包括事件记录和跳闸记录。
事件记录为操作记录，分别记录最近10次的操作和跳闸记录。
例如：2、测量信息：测量信息的详细内容。
3、控制：对断路器、以及其它接入保护出口的受控设备进行控制操作。
4、设置区。
包括如下内容：⑴、装置配置，对保护装置进行配置，对保护功能、重合等进行投退。
例如：⑵、I/O配置，对BI、BO、LED灯以及其它I/O信息进行编程。
例如：⑶、电力系统参数设定，包括PT 、CT变比，一次电流、电压，CT、PT接线方式等。
⑷、定值组A，保护的定值设置。
⑸、定值组B。
、⑹、定值组C。
⑺、定值组D。
⑻、定值组切换。
⑼、故障录波。
⑽、其它设定，如通讯地址等。
三、运行注意事项1、保护装置的电源应保持稳定，不低于额定电压70%，或高于额定电压的130%。
2、正常情况应通过空气开关给保护供电，不宜由直流屏直接供电。
3、正常运行时在装置面板不应出现任何红灯（包括LED和ERROR）。
在出现红灯时首先按LED键，在重置后确定无红灯时，才允许合上开关。
4、运行信息可以直接按方向键通过液晶屏直接获得。
四、菜单简译一：面板显示正常情况下，SIEMENS的7SJ62显示内容为此回路的测量量显示。
西门子微机保护7SJ686的多电源备投方案丁明摘要：当前我国经济发展迅速，工业、民用、国防用电的可靠性、安全性要求越来越高。
微机保护的普遍使用，不仅局限于能够快速切除系统电力故障，对系统供电的连续可用性也有了很好的支撑。
目前，常见的双电源单母分段的供电方式已无法满足用户对供电高可靠性、高连续性的要求。
在供电方式及电压等级不变的情况下，用户更多地选择了多电源供电甚至加自备应急柴发电源的方式，来保证工厂供电的连续可用，减少停产的损失。
本文讲述的是利用IEC61850通讯中的Goose信息互传，来优化原有多保护间的硬节点传送方式实现的备自投功能，取得了良好的经济效益及优于原有电气技术性能的效果。
关键词：微机保护；IEC61850；Goose信息；多电源供电。
The Automatic Transfer System Schedule of Multiply Power Supply for SIEMENS Micro-computer Protection 7SJ686[Abstract]In current，with the rapid economic development in China，the reliability and safety requirements of industrial，civil and national defense power consumption are getting higher and higher.The universal use of microprocessor-based protection is not only limited to the rapid removal of system power failures，but also has a good support for the continuous availability of power supply to the system.At present，the common power supply mode of double power supply and single bus subsection can not meet the requirements of users for high reliability and continuity of power supply.In the case of constant power supply mode and voltage level，users have more choices of multi-power supply or even self-contained emergency diesel generator system to ensure the continuous availability of plant power supply and reduce the loss of shutdown.This paper describes the use of Goose information transmission in IEC61850 communication to optimize the original multi-protection hard contacts transmission mode to realize the automatic transfer switching function，and achieved good economic benefits and superior to the original electrical technology performance.[Key Words]Micro-computer；IEC61850；Goose Information；Multi-power supply.前言我国在工业、民用、国防项目的供电可靠性、连续性要求越来越高，停电将给相应的单位生产、办公、医疗和国土防卫造成不可预计的损失；3电源、4电源供电甚至更多系统电源供电变得越来越普遍，传统的备自投装置已无法满足如此复杂的供电网络功能需求；如何常规微机保护功能实现的基础上满足了供电的快速性、稳定性、可靠性的原则下，挖掘微机保护的潜能，经济高效可靠地解决多电源供电备自投的方案。
