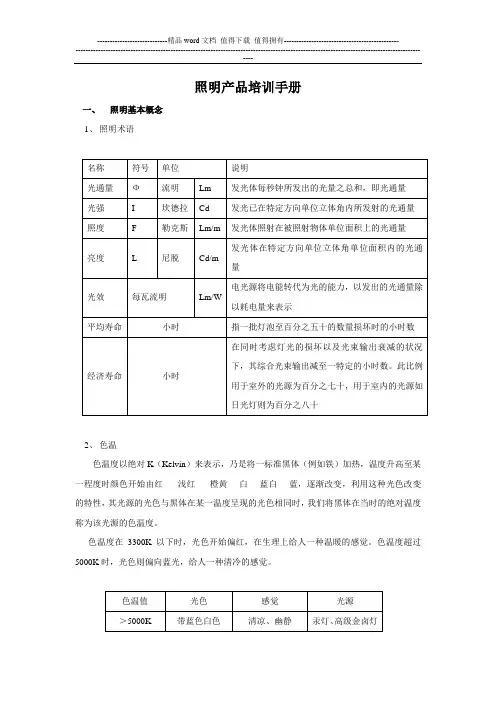

照明产品培训手册一、照明基本概念1、照明术语2、色温色温度以绝对K（Kelvin）来表示，乃是将一标准黑体（例如铁）加热，温度升高至某一程度时颜色开始由红-----浅红-----橙黄----白----蓝白----蓝，逐渐改变，利用这种光色改变的特性，其光源的光色与黑体在某一温度呈现的光色相同时，我们将黑体在当时的绝对温度称为该光源的色温度。
色温度在3300K以下时，光色开始偏红，在生理上给人一种温暖的感觉。
色温度超过5000K时，光色则偏向蓝光，给人一种清冷的感觉。
3、显色性与显色指数光源对物体颜色呈现的程度称为显色性，也就是颜色逼真的程度，显色性高的光源颜色的再现较好，我们看到的颜色也就越接近自然景色，显色性低的光源对光源的再现较差，我们看到的颜色偏差也较大。
显色性高低是如何发生的？其关键在于该光线的分光特性，可见光波长在380nm至60nm之范围内，即我们在光谱中见到的红、橙、黄、绿、蓝、青、紫的范围，如果光源所发射的光之中所含的各色光的比例和自然光相近，则我们的眼睛所看的颜色也就较为逼真。
评价显色性的指标叫显色指数（Ra）,其数值越接近100，显色性越高，比如白天的阳光Ra为100，日光灯Ra为63-77，金卤灯Ra为70，高压钠灯Ra为23，白炽灯Ra为95.不过，照明的目的并非都是为了反应照明对象的真实颜色，所以，并不能说显色指数高的光源，其质量也就越高。
二、电光源的种类及特性1、电光源的种类※白炽灯：最常见的一种光源，普遍用于家庭、商店及其他场所。
发光的方法是电流通过一根细金属丝，通常是钨丝。
其优点是：开始使用时费用较低，光色优良，易于进行光学控制并可适合各种用途。
※石英灯：由电流通过一根细金属丝而发光的但由于灯丝在更高温度运作，使光效增加百分之二十以上，其色温也较高。
比标准白炽灯发出的光更白。
石英灯可以各种形状及大小尺寸供应用户，其用途也是多方面的，如显示展览照明，汽车头灯以及户外泛光照明。
照明产品 知识培训概要
照明基本术语
名称 符号 单位 说明 色温度 K 色温度 是以绝对温度K（kevin）来表示，乃是将一标准黑体（例如铁）加热， 温度升高至某一程度时颜色开始由红->浅红->橙黄->白->蓝白->蓝，逐渐改变，利用这种光色 变化的特征，某光源的光色与黑体在某一温度下呈现的光色相同时，我们将黑体当时的绝对温暖 称为该光源的色温度。 色温度在3000K以下，光色就开始有偏红的现象，给人一种温暖的感觉。色温度超过5000K，颜 色则偏向蓝色，给人一种清冷的感觉。 显色性 Ra 光源对物体颜色呈现的程度称为显色性，也就是颜色逼真的程度，显色性高的光 源对颜色的再现较好，我们所看到的颜色也就较接近的自然原色，显色性低的光源对颜色的再现 较差，我们所看到的颜色偏差也较大。 光源效率 Lm/W 光源效率 （Lm/w）=流明（Lm）/耗电量（w） 眩光 视野内有亮度极高的物体过强烈的亮度对比，则可以造成视觉不舒适，称为眩光。眩光分 为舒适性眩光和不舒适性眩光，眩光是影响质量的重要因素。
色温的感知
类别色温 暖色 <3300K 中间色 3300-5000K 冷色 >5000K 色温 2000-3000K 3000K-4500K 4500K-5600K >5600K 感知
实例色温 日光灯 5000K 金卤灯 4000K 普灯 2100K 光色 感觉 金黄-白中带红 白中带黄 白 中间 中间偏凉 照明效果 温暖 100 3000 2000-3000 85 2700/5000 8000 45 3300/4300 6000 70 全系列 8000 85 2700/3000/3500 8000 65-92 3000/4500/5600 6000 80-98 全系列 8000 23/60/90 1950/2200/2500 24000 44 1700 28000 80 全系列 50000

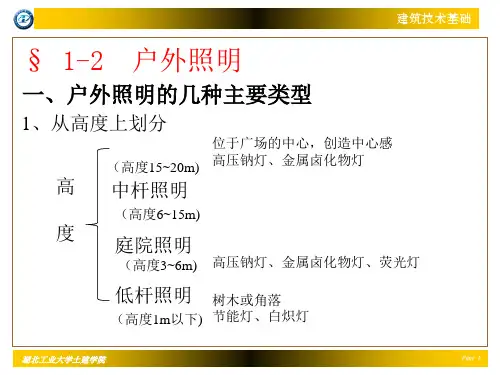

雷士户外照明
户外产品户外灯具分类1、 投光灯执行标准：GB7000.1/GB7000.7使用场合：适合建筑物、标志物、雕塑、公园、景观照明、码头、广告牌、体育场馆等雷士投光灯主要特点：• 灯具、电器附件均为雷士品牌——匹配佳，保证最佳性能及最长寿命。
• 符合电气安全标准IEC598——灯具安全可靠。
• 灯具本体为高纯铝高压压铸成型——坚固，耐腐蚀，散热性能佳。
• 耐高温硅橡胶密封圈，灯具、电器箱防护等级达IP65。
• 电器箱采用独特的裙锯状设计，利于散热，延长使用寿命。
• 反射器采用高纯铝材料，并经过阳极氧化处理——高反射，低衰减。
• 专业设计的光学系统——最佳配光曲线，减少灯具数量 。
• 配有镇流器、触发器、电容等电气附件——功率因数0.85。
• 全部使用高强度气体放电光源——高效率，低光衰。
• 大功率灯具采用双端金卤灯，点状光源——配光易控制。
• 光源色温5600K，显色性高达92——最适合彩电转播。
• 有多种不同角度的配光系统——适合不同应用场合。
• 配有遮光板，投光光束集中——溢光少。
• 背后开启式更换光源——维护方便。
•灯具附有刻度板——方便调整角度。
NF2000 电器箱• 配有预接线盒，可安装触发器——实现远距离触发。
2、道路系列：路灯/隧道灯2.1路灯执行标准：GB7000.1/GB7000.5使用场合：适合高速公路、城市主干道、高架道路、大型立交桥、广场、隧道等。
雷士路灯的主要特点：• 灯具、电器附件均为雷士品牌——匹配佳，保证最佳性能及最长寿命。
• 符合电气安全标准IEC598——灯具安全可靠。
• 灯体、灯盖为高纯铝高压压铸成型——坚固，耐腐蚀，散热性能佳。
• 耐高温硅橡胶密封圈，灯具电器箱防护等级达IP55，光学系统IP66。
• 曲面玻璃具有耐高温、高强度、透光度好、抗老化变色，可利用雨水自行清洁，减少维修次数。
• 反射器采用高纯铝材料，并经过阳极氧化处理——高反射，低衰减。
