机械制图试题及答案 2

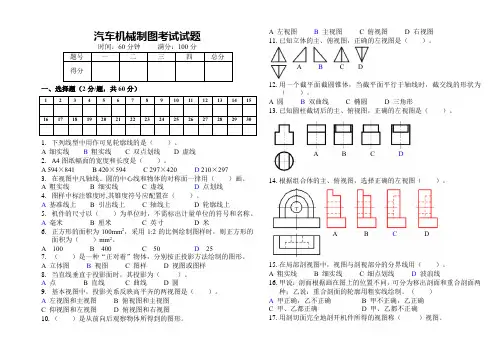

汽车机械制图考试试题一、选择题（2分/题，共60分）1.下列线型中用作可见轮廓线的是（）。

A 细实线B粗实线 C 双点划线 D 虚线2.A4图纸幅面的宽度和长度是（）。

A 594×841B 420×594C 297×420D 210×2973.在视图中凡轴线、圆的中心线和物体的对称面一律用（）画。

A 粗实线B 细实线C 虚线D点划线4.图样中标注锥度时,其锥度符号应配置在（）。

A基准线上 B 引出线上 C 轴线上 D 轮廓线上5.机件的尺寸以（）为单位时，不需标出计量单位的符号和名称。

A毫米 B 厘米 C 英寸 D 米6.正方形的面积为100mm2，采用1:2的比例绘制图样时，则正方形的面积为（）mm2。

A 100B 400C 50 D257.（）是一种“正对着”物体，分别按正投影方法绘制的图形。

A 立体图B视图 C 图样 D 视图或图样8.当直线垂直于投影面时，其投影为（）。

A点 B 直线 C 曲线 D 圆9.基本视图中，投影关系反映高平齐的两视图是（）。

A左视图和主视图 B 俯视图和主视图C 仰视图和左视图D 俯视图和右视图10.（）是从前向后观察物体所得到的图形。

A 左视图B主视图 C 俯视图 D 右视图11.已知立体的主、俯视图，正确的左视图是（）。

12.用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为（）。

A 圆B双曲线 C 椭圆 D 三角形13.已知圆柱截切后的主、俯视图，正确的左视图是（）。

14.根据组合体的主、俯视图，选择正确的左视图（）。

15.在局部剖视图中，视图与剖视部分的分界线用（）。

A 粗实线B 细实线C 细点划线D波浪线16.甲说：剖面根据画在图上的位置不同，可分为移出剖面和重合剖面两种；乙说：重合剖面的轮廓用粗实线绘制。

（）A甲正确，乙不正确 B 甲不正确，乙正确C 甲、乙都正确D 甲、乙都不正确17.用剖切面完全地剖开机件所得的视图称（）视图。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中，标注尺寸时，以下哪项是正确的？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中，公差标注的基本原则是什么？A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图？A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中，剖面图的作用是什么？A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中，螺纹的标注方法是什么？A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中，焊接符号的作用是什么？A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中，局部放大图的作用是什么？A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中，表面粗糙度的标注方法是什么？A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中，装配图的作用是什么？A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案：1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题（每题10分，共30分）1. 简述机械制图中尺寸标注的基本原则。

2. 解释什么是轴测图，并说明其与正投影图的区别。

机械制图试题及答案一、选择题1. 下列四种投影法中，可以直接表达三维空间形态的是（）A. 正投影B. 斜投影C. 等轴测投影D. 正交投影答案：D2. 下列四个图形中，用来表示直径的符号是（）A. øB. θC. δD. α答案：A3. 以下哪个尺寸标注符号表示孔的深度（）A. ⌀B. ∠C. CD. L答案：C4. 下列四组中，属于公差的是（）A. 尺寸B. 表面粗糙度C. 材料符号D. 加工方法答案：B5. 以下哪种破坏性测量方法适用于内部尺寸的测量（）A. 游标卡尺B. 弹簧千分尺C. 轴承测量仪D. 内径千分尺答案：D二、填空题1. 动力学分析主要研究物体在_________下的运动规律。

答案：力的作用2. 齿轮标注符号“Z=60”表示齿轮的齿数是_________。

答案：603. ISO系统的精度等级标注中，数字代表_________。

答案：公差限差值4. “1：1”的比例尺表示_________。

答案：实际尺寸与绘图尺寸一致5. 常用于测量零件平行度的工具是_________。

答案：平行度规三、简答题1. 请简述正交投影与等轴测投影的特点。

答案：正交投影是将物体投影到垂直于投影面的平面上，其投影线相互垂直且角度一致；等轴测投影是将物体投影到投影面上，保持投影线的长度和角度不变。

正交投影适用于精确表达物体的尺寸和形态，而等轴测投影适用于直观展示物体的整体效果。

正交投影通常用于机械制图和设计，等轴测投影常用于室内设计和建筑等领域。

2. 什么是尺寸链？答案：尺寸链是由一组相互关联的尺寸组成的链状结构。

在机械制图中，为了方便表达零部件的尺寸关系，可以通过将多个尺寸用直线相连形成尺寸链。

尺寸链可以清晰地表示出多个尺寸之间的约束关系，方便工程师进行设计和加工。

3. 什么是公差？答案：在机械零件设计和制造过程中，由于无法做到完全精确，尺寸之间会存在一定的差异。

为了控制零件的尺寸误差，并确保装配和工作的可靠性，需要通过设置公差来规定允许的尺寸范围。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

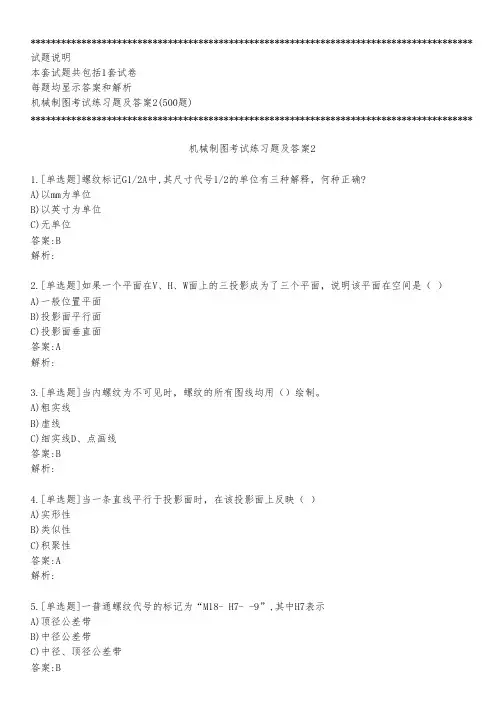

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案2(500题)***************************************************************************************机械制图考试练习题及答案21.[单选题]螺纹标记G1/2A中,其尺寸代号1/2的单位有三种解释，何种正确?A)以mm为单位B)以英寸为单位C)无单位答案:B解析:2.[单选题]如果一个平面在V、H、W面上的三投影成为了三个平面，说明该平面在空间是（ ）A)一般位置平面B)投影面平行面C)投影面垂直面答案:A解析:3.[单选题]当内螺纹为不可见时，螺纹的所有图线均用（）绘制。

A)粗实线B)虚线C)细实线D、点画线答案:B解析:4.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:A解析:5.[单选题]一普通螺纹代号的标记为“M18- H7- -9”,其中H7表示A)顶径公差带B)中径公差带6.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:7.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:8.[单选题]三视图是采用（ ）得到的。

A)中心投影法B)正投影法C)斜投影法答案:B解析:9.[单选题]正等轴测图的轴间角为（ ）A)120B)60C)90答案:A解析:10.[单选题]不可见轮廓线采用（ ）来绘制。

A)粗实线B)虚线C)细实线答案:B解析:11.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mm12.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:13.[单选题]旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A)N代替B)S代替C)L代替答案:A解析:14.[单选题]在机械制图中，通常采用那种单位（ ）A)cmB)mmC)m答案:B解析:15.[单选题]图纸的基本幅面分为（ ）。

大学机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体内部结构的视图是：A. 正视图B. 侧视图C. 俯视图D. 剖视图答案：D2. 标准零件的尺寸标注应使用：A. 基本尺寸B. 极限尺寸C. 公差D. 以上都是答案：D3. 在机械制图中，用于表示零件表面粗糙度的符号是：A. 箭头B. 圆圈C. 波浪线D. 斜线答案：C4. 机械制图中，用于表示零件在空间位置的线是：A. 虚线B. 点画线C. 细线D. 粗线答案：B5. 机械制图中，表示零件剖面线的线型是：A. 细实线B. 粗实线C. 虚线D. 点画线答案：C6. 机械制图中，表示零件对称性的符号是：A. 箭头B. 圆圈C. 波浪线D. 斜线答案：A7. 机械制图中，表示零件中心线的线型是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：A8. 在机械制图中，用于表示零件尺寸的单位通常是：A. 毫米B. 厘米C. 米D. 英寸答案：A9. 机械制图中，用于表示零件加工精度的参数是：A. 尺寸B. 公差C. 材料D. 表面粗糙度答案：B10. 在机械制图中，表示零件装配关系的线是：A. 粗实线B. 细实线C. 虚线D. 点画线答案：C二、填空题（每题2分，共20分）1. 机械制图中，表示零件剖面线的线型是______线。

答案：虚2. 机械制图中，表示零件对称性的符号是______。

答案：箭头3. 机械制图中，用于表示零件尺寸的单位通常是______。

答案：毫米4. 机械制图中，表示零件中心线的线型是______。

答案：粗实5. 机械制图中，用于表示零件加工精度的参数是______。

答案：公差6. 机械制图中，表示零件装配关系的线是______。

答案：虚7. 机械制图中，表示零件表面粗糙度的符号是______。

答案：波浪8. 机械制图中，用于表示零件内部结构的视图是______。

答案：剖视9. 机械制图中，表示零件在空间位置的线是______。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

《机械制图》测试题（附答案）一、单选题（共30题，每题1分，共30分）1、重合断面的轮廓用（）画出。

A、波浪线B、点划线C、细实线D、粗实线正确答案：C2、当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、间隙配合C、不明确性质D、过渡配合正确答案：A3、两圆柱齿轮轴线之间的最短距离称为（）。

A、分度圆B、中心距C、齿距D、全齿高正确答案：B4、空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于ox轴B、垂直于oz轴C、垂直于oy轴D、倾斜于三个投影轴正确答案：A5、已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A6、当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）A、轴线B、总长C、总宽D、总高正确答案：A7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、1×2C、放大一倍D、2:1正确答案：D8、当孔的公差带与轴的公差带相交时，属于( )A、不明确性质B、过渡配合C、间隙配合D、过盈配合正确答案：B9、对于半剖视图，视图与剖视图的分界线是（）。

A、虚线B、点画线C、粗实线D、细实线正确答案：B10、下列比例当中表示缩小比例的是（）。

A、1:1B、1:2C、2:1D、1正确答案：B11、中国国家标准之简称为( )。

A、ＣＮＳB、ＮＣＳC、ＳＣＮ正确答案：A12、确定平面图形的尺寸位置的几何元素称为（）。

A、定位尺寸B、基本尺寸C、尺寸基准D、定形尺寸正确答案：C13、画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、粗实线B、虚线C、波浪线D、点画线正确答案：C14、共处于同一条投射线上的两点，必在相应的投影面上具有重合的投影。

这两个点被称为对该投影面的一对( )。

A、平行点B、垂直点C、重合点D、重影点正确答案：D15、机械制图的线条规范中，看不见的轮廓线用（）绘制。

《汽车机械制图》综合测试题（一）一、选择题（每题2分，共20分）1．三视图采用的是（）投影法绘制的。

A．中心 B. 平行 C. 斜轴测 D. 正轴测2．垂直于一个投影面同时平行于另外两个投影面的直线称为投影面的（）线。

A．平行 B. 垂直 C. 倾斜 D. 一般位置3．图样中的尺寸以（）为单位，并且不需要标注计量单位的代号或名称。

A．m B．cm C．mm D．in4．不可见轮廓线采用（）来绘制。

A．粗实线 B．虚线 C.细实线 D.点画线5．请想象哪个视图描述的是物体的上下和前后关系（）A．主视图 B．俯视图 C．左视图 D．右视图6．正等轴测图中，简化轴向伸缩系数为（）A.0.82B.1C.1.22D.1.57．剖面线方向是相对水平面成45°，间隔（）A.均匀B.随意8．132±0.0125的公差为（）A.+0.0125B.-0.0125C.+0.025D. 0.0259. 表面粗糙度中，Ra的单位为（）A.米B. 厘米C.毫米D.微米10．下列缩写词中表示均布的意思的是（）A. RB. SRC. EQSD.φ二、观察物体的三视图，在立体图中找出相对应的物体，填写对应的序号（12分）三、已知圆锥表面点A、B的一个投影，作出它们的另两面投影。

（15分）四、根据平面图形的两面投影，求作第三投影（20分）1.2.五、补画第三视图（10分）六、看懂主轴零件图，并回答下列问题。

（每空1分，移出断面图6分，共23分。

）1.零件图有（）个图形，他们分别是（）、（）、（）。

2.零件∅40段的长度为（），表面粗糙度代号是（）。

3.轴上键槽尺寸的长度为（）、宽度为（）、深度为（）、宽度尺寸公差为（）。

4.零件的（）端为轴向尺寸的主要基准，（）为径向尺寸的主要基准。

5.键槽的定位尺寸为（），沉孔的定位尺寸为（）。

6.∅26的位置公差要求为，它的基准要素是（）；公差项目为（），公差值为（）。

7.画出C-C移出断面图。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案2(500题)***************************************************************************************机械制图考试练习题及答案21.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。

A)30B)45C)60答案:A解析:2.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:C解析:3.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:B解析:4.[单选题]下列缩写词中表示均布的意思的是（ ）A)SRB)EQSC)C答案:B解析:5.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线6.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上B)引出线上C)轮廓线上答案:A解析:7.[单选题]垂直于H面且与V面、W面倾斜的平面称为（ ）。

A)正垂面B)铅垂面C)侧垂面答案:B解析:8.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。

A)左上角B)右下角C)右上角答案:B解析:9.[单选题]H面与W面相交的轴为（ ）A)X轴B)Y轴C)Z轴答案:B解析:10.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:11.[单选题]侧平面在水平投影面的投影特性为：（ ）。

A)收缩性B)积聚性12.[单选题]角度尺寸在标注时，文字一律（ ）书写A)水平B)垂直C)倾斜答案:A解析:13.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:14.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:15.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:16.[单选题]任意三角形的尺寸标注需要使用的命令为（ ）A)线性标注B)快速标注C)对齐标注答案:C解析:17.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性18.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:19.[单选题]已知c’d’//ox,cd//ox,则CD直线为()A)水平线B)正平线C)侧垂线D)一般位置线答案:C解析:20.[单选题]键、销都属于（）。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

《机械制图》一、填空题（总分40分，每空2分）。

1.螺纹代号为：Tr36ｘ12(p6)LH-8e-L 。

该螺纹线数n= ，旋向为 。

2.滚动轴承的代号为61704，该轴承的内径是 mm 。

3.两直齿圆柱齿轮啮合，Z 1=17，Z 2=40，模数m=2.5.则两齿轮的分度圆直径分别 为d1= mm,d2= mm,中心距a= mm 。

4．螺纹的基本要素有五个： 、 、 、 、 。

5．断面图分为 断面和 断面。

6．读组合体视图的基本方法是 法和 法。

7．在组合体视图上标注尺寸，应做到 、 、 、 。

8．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为 。

二、单选题（总分20分，每题2分） 1.重合断面的轮廓线用 绘制。

A.粗实线B.细实线C.波浪线D.细点画线 2.在螺纹的尺寸标注中，M36×2表示的螺纹是 。

A ．粗牙普通螺纹B ．细牙普通螺纹C ．梯形螺纹D ．锯齿形螺纹 3.判断B －B 断面图，正确的答案是 。

4．看懂主、俯视图，想象出组合体的形状，找出错误的左视图 。

题号 一 二 三 四 五 六 总分 签名 得分第 2 页5．正确的内外螺纹旋合画法如图。

A B C D6．在画半剖视图时，半个视图与半个剖视图的分界线是。

A. 虚线B. 细实线C. 细点画线D. 粗实线7. 下列局部剖视图中，正确的画法是。

A B C D8.根据下列公差带图，可判断出为过盈配合。

A B C D9．下列各图中，合理的钻孔工艺结构是。

A B C D10. 下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。

A B C. D第 3 页三、作图题：在指定位置画出剖面图(键槽深3mm)。

(10分)四、补画图中所缺图线（10分）五、读零件图，回答问题（1小题10分；2、3小题各5分，共20分）1）已知键槽的宽度b=10，偏差代号为N9；轮毂上键槽深度t1=3.3mm。

补全主视图和局部视图上的漏线，并标注键槽尺寸和偏差代号；2）改正图中错误的粗糙度标注。

《机械制图》第二学期期末考试试卷班级姓名学号得分一、填空（20分）1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

2、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

3、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

4、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

5、齿轮的分度圆用（）线绘制，齿顶圆用（）绘制。

6、一螺纹的标注为M24×1.5，表示该螺纹是（）螺纹，其大径为（），螺距为（），旋向为（）。

7、轴承代号6208指该轴承类型为（）内径为（）8一张完整的零件图应包括下列四项内容（）、（）（）、（）二、在下图中选出正确图形（在对的图形下面字母打√）。

（12分）1 234三、将主视图改画成全剖视图（10分）四、作A-A，B-B断面图（键槽宽6）（15分）五、用几个平行剖切平面作主视图（15）六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

（12分）并更正七、读图填空（16分）1、该零件名称是，属于零件。

采用了一个图、一个图和二个图。

2、Φ30±0.065 表示最大和最小分别可以加工成、公差为3、图中左端标注的C2表示。

4、图中左端面的表面粗糙度Ra 值是。

5、右边轴径Φ24处键槽宽，深。

键槽侧面表面粗糙度Ra值是6、解释图中形位公差框格的意义。

《机械制图》第二学期期末考试试卷班级姓名学号得分一、填空（20分）1、剖视图的种类可分为（全剖）视图、（半剖）视图和局部剖视图。

2、剖切面的种类可分为（单一）剖切面、（平行）的剖切面、几个相交的剖切面。

3、机件的某一部分向基本投影面投影而得的视图称为（局部）视图，其断裂边界应以（波浪）线表示。

4、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（断面图），简称（断面）。

5、齿轮的分度圆用（点划）线绘制，齿顶圆用（粗实）绘制。

二、单项选择题1、工程常用的投影法分为两类：中心投影法和（ A ）。

A，平行投影法B，斜投影法C，正投影法D，点投影法2、标题栏一般应位于图纸的（ D ）方位。

A，正上方B，右上方C，左下方D，右下方3、图样中，机件的可见轮廓线用( A )画出。

A粗实线B虚线C细实线，D细点划线4、图样中，机件的不可见轮廓线用( B )画出。

A粗实线B虚线C细实线，D细点划线5、图样中，机件的尺寸线和尺寸界限用( C )画出。

A粗实线B虚线C细实线，D细点划线6、图样中，机件的对称中心线和轴线用( D )画出。

A粗实线B虚线C细实线，D细点划线7、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为（ C ）比例。

A、原值比例B、放大比例C、缩小比例D、任意比例8、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，无论采用哪种比例，图样上标注的应是机件的（ C ）尺寸。

A．下料尺寸B、图纸尺寸C、实际尺寸D、中间尺寸9、尺寸标注中的符号：R表示（ B ）。

A，长度 B 半径 C 直径 D 宽度10、尺寸标注中的符号：Φ表示（ C ）。

A，长度 B 半径 C 直径 D 宽度11、在机械制图中选用规定的线型，虚线是用于（ A ）的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线12、在机械制图中选用规定的线型绘图，细点划线用于（ C ）的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线13、在机械制图中选用规定的线型绘图，粗实线线是用于（ B ）的绘制。

A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线14．当直线垂直于投影面时，其投影为一点，这种性质叫（ D ）。

A，类似性 B 真实性C垂直性 D 集聚性15．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的（ B ）。

A、平行线 B 垂直线 C 倾斜线D任意位置线16、立体被平面截切所产生的表面交线称为（ B ）。

北理工《机械制图2》在线作业-0001试卷总分:100 得分:0一、单选题 (共 10 道试题,共 30 分)1.当视图中的轮廓线与重合断面图的图形重叠时, 视图中的轮廓线（）A.仍应连续画出, 不可间断B.必须间断C.可不画D.均可2.凡在剖切后, 没有被剖到的结构应（）投射。

A.按斜视图B.按剖视图C.按局部视图D.仍按原来的位置3.图样比例可分为（）种A.2B.3C.4D.54.半剖视图中间应画（）A.粗实线B.点画线C.双点画线D.双折线5.已知配合代号为40K7/h6, 则此配合是（）A.基轴制过渡配合B.基轴制间隙配合C.基轴制过盈配合D.基孔间隙配合6.剖视图标注时, 一般应在剖视图上方（）A.用阿拉伯数字标出剖视图的名称XB.用阿拉伯数字标出剖视图的名称X——XC.用大写拉丁字母标出剖视图的名称XD.用大写拉丁字母标出剖视图的名称X ——X7.在同一张图纸上, 允许采用（）型式的字体A.1B.2C.3D.48.当零件所有表面为同一代号时, 可在图形的右上角同一标注, 其代号（符号）的大小应比图形上的代号（符号）（）A.小1倍B.大1倍C.大1.4倍D.小1.4倍9.螺纹的线数有（）A.单线和多线B.单线和两线C.两线和复线D.以上都有10.标注半径尺寸时, 应在尺寸数字前加（）A.￠B.tC.RD.C二、多选题 (共 10 道试题,共 40 分)1.下列表述正确的是（）A.上偏差=最大极限尺寸-基本尺寸B.上偏差=最大极限尺寸-实际尺寸C.下偏差=最小极限尺寸-基本尺寸D.下偏差=基本尺寸-最小极限尺寸2.已知配合代号为￠20H6/h5, 则该种配合是（）A.基孔制配合B.基轴制配合C.孔轴配合D.轴制配合3.配合分为（）A.间隙配合B.过盈配合C.准确配合D.过渡配合4.形位公差标注中的基准要素用基准符号表示, 基准符号由（）组成。

A.圆圈B.连线C.字母D.加粗的短画线5.采用换面法时, 新投影面的选择应符合以下条件（）A.新投影面必须垂直于一个原有的投影面B.新投影面必须平行于一个原有的投影面C.新投影面对空间几何元素应处于有利于解题的位置D.新投影面必须相交于一个原有的投影面6.表面粗糙度符号（代号）一般标注在（）A.可见轮廓线B.尺寸界线C.尺寸线D.尺寸线的延长线7.确定圆柱螺旋线的三要素是（）A.螺旋线的高B.导程PhC.旋向D.圆柱的直径D8.空间中两直线的相对位置关系有（）A.属于B.平行C.相错D.相交9.螺纹可分为（）A.中径螺纹B.单线螺纹C.多线螺纹D.大径螺纹10.组合体的构型设计原则有（）A.以几何体构型为主B.多样、变异、新颖C.体现稳定、平衡、运动、静止等造型艺术法则D.构成实体和便于成型三、判断题 (共 10 道试题,共 30 分)1.管螺纹标记中的尺寸代号（如3/4）, 是指管螺纹的大径的基本尺寸。

期末测试题二一、单项选择题（每题1分，共15分）1、在下图中，选出正确的左视图（）。

2、在下图中，选出正确的左视图（）。

2、在下图中，选出正确的一组视图（）。

3、下图是采用（）画法。

A、简化B、折断C、对称D、示意4、下图的主视图适合选用（）剖视图。

A、局部B、全C、半D、旋转5、在下图中的1面是（）。

A、圆柱面B、滚花部分C、简化画法D、平面6、下图采用的是（）画法。

A、简化B、对称C、示意D、省略7、下面中间的图用的是（）表达方法。

A、局部剖视图B、局部放大图C、局部放大剖视图D、局部剖视放大图8、下面右图用的是（）表示方法。

A、全剖B、局部剖C、移出剖面D、重合剖面9、在下图中，选出正确的视图（）。

10、在下图中，选出正确的视图。

11、在下图中选出正确的剖视图。

（）12、在下图中选出正确的剖视图。

（）13、在下图中选出正确的剖视图。

（）14、在下图中选出正确的主视图。

（）15、在下图中选出正确的局部剖视图。

（）二、不定项选择题（每题2分，共10分）1、减小或消除自激振动的途径有( )A、提高K系B、地基隔振C、合理选择刀具几何参数D、增大2、作业时间包括( )A、T基B、T辅C、T布D、T准确3、布置工作地时间包括( )所耗的时间。

A、改变切削用量B、更换刀具C、磨刀D、清理切度4、辅助时间包括( )所用的时间。

A、领取工具B、装卸工件C、开仃机床D、测量工件尺寸5、减少辅助时间的措施有( )A、采用快速夹紧装置B、提高切削用量C、多刀加工D、采用工位机床三、名词解释（每题2分，共10分）1、中心投影法特点2、平行投影法3、真实性4、积聚性5、类似性四、判断题（每题1分，共10分）1、国家制图标准规定，图纸大小可以随意确定2、比例是指图样与实物相应要素的线性尺寸之比。

3、 2：1是缩小比例。

4、绘制机械图样时，尽量采用1：1的比例5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
