第四章 地形图符号-2 PPT
第七节、水系的表示
一、河流的表示 地表面上的许多天然水流，根据其长度、流量和流
域面积的大小，分别称为江、河或溪，但它们之间并 没有严格的区分，通常将它们总称为河流。对于任何 一条河流都有发源地，即河源；入口处，即河口；上 游、中游、下游。
第七节、水系的表示
时令湖、时令河、地下河段和消失河段，岸线均 分别以虚线和点线表示。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
第六节、境界、管线和垣栅的表示
三、垣栅的表示 垣栅包括城墙、土城、围墙、栅栏、篱笆、铁丝
网等。表示垣栅要求类别清楚，范围明确，并正确处 理与其它要素的关系。 (一)城墙
城墙包括我国具有历史意义的万里长城及城市县 镇的砖石城墙。长城、砖石城墙按城基轮廓依比例尺 表示，并将外侧的轮廓线向内绘成城垛形式。城楼、 城门实测表示，城墙上的其它地物用相应符号表示。
及建筑， 如桥梁、渡口和徒涉场等。
1．桥梁。根据桥梁的建筑形式、建筑材料及通行情 况不同可分为：铁桥、车行桥、铁索桥、人行桥等， 桥梁的长和宽为实测,按实际形状和位置用相应符号表 示。
2.渡口。河中设有轮船、木船等，能载渡人、马和 大车的渡口为行人渡口，能载渡汽车的渡口为汽车渡 口，以加注“人渡”、“车渡”区分，渡口两岸的设 施实测表示。
第七节、水系的表示
3．徒涉场。是指能涉水过河的场所，加注“涉”字。 （二)水利工程
水利工程主要包括水闸、滚水坝、拦水坝、防洪墙、 码头等。其均按实测形状和位置，依比例用相应符号 表示。水闸和拦水坝建筑材料应加注说明。水闸有进 水闸、分水闸、节制闸、排洪闸、挡潮闸等，均用同 一符号表示，符号中的尖角指向主要进水方向。滚水 坝是为了高水位而横截河流，水经常或季节性地从上 面溢过的堤坝式建筑物。描绘时符号的短线绘在水流 的下方。拦水坝是指拦截山谷和横截河流借以抬高水 位的堤坝式人工建筑物。
地形图符号所代表意思全
15
注记的方向：各种注记一般为正向，字头朝北图廓，但街道名称、河名、道路注记、管
线类别注记的字向和字序依走向注记。
注记的间隔：接近字隔（0.5～1mm）、普通字隔（1～3mm）、隔离字隔（字大的 1～5 倍）。
名称 注记文字
符号 等线体
名称 注记坐标
符号 正等线体
名称 注地坪高
符号 正等线体
厕所注记
砖房注记
13
名称 加固斜坡 等分加固自 然斜坡 加固陡坎
石质的崩崖
石质的陡崖
陡石山
干河床
岩溶漏斗 不依比例山
洞 依比例石堆
符号
不依比例石 堆
依比例土堆 范围
依比例坑穴
乱掘地陡坎
依比例石垄
依比例土堆 斜坡线
不依比例坑 穴
沙地
石块地
不依比例小 草丘地
不能通行沼 泽地
盐碱地
龟裂地 盐田盐场范
围
13 植被园林 名称
地形图、地籍图常用图式
本图式适用于 1:500 地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、 以及使用符号的原则、方法和要求。 1 符号的尺寸
（1）符号旁以数字标注的尺寸，均以毫米为单位。 （2）符号的规格在一般情况下，符号的线粗为 0.15mm，点在为 0.3mm，符号非主要部分 的线段长为 0.6mm。
槽 倒虹吸入水
口 坎儿井 石质有滩陡
岸
12
单线沟渠 (0.15mm) 双层沟渠堤
岸 地下渠灌出
水口 依比例不通
车水闸 不依比例不 能走人水闸
坎线滚水坝
直立式防波 堤
直立式防洪 墙
斜坡式栅栏 坎
坎式土堤
不带柱的输 水槽

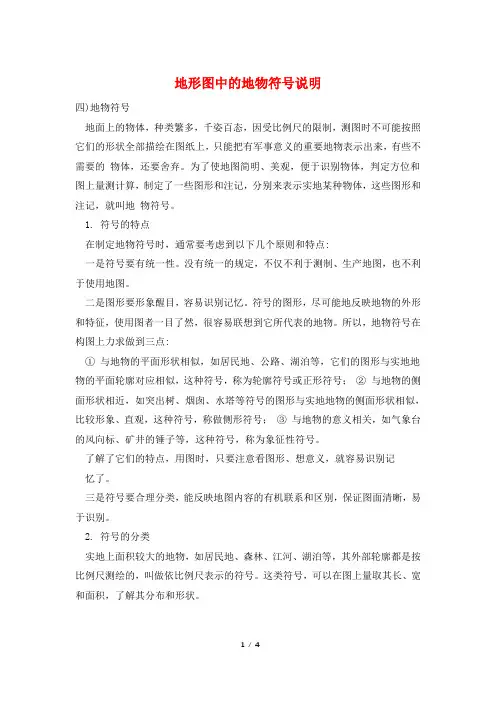

地形图中的地物符号说明
地形图中的地物符号说明四)地物符号地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的物体，还要舍弃。
为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地物符号。
1. 符号的特点在制定地物符号时，通常要考虑到以下几个原则和特点:一是符号要有统一性。
没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。
二是图形要形象醒目，容易识别记忆。
符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。
所以，地物符号在构图上力求做到三点:①与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。
了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记忆了。
三是符号要合理分类，能反映地图内容的有机联系和区别，保证图面清晰，易于识别。
2. 符号的分类实地上面积较大的地物，如居民地、森林、江河、湖泊等，其外部轮廓都是按比例尺测绘的，叫做依比例尺表示的符号。
这类符号，可以在图上量取其长、宽和面积，了解其分布和形状。
对长度很长，宽度很窄的线状地物，如道路、长城、土堤、垣栅、小的河溪等，其长度是按比例尺测绘的，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示的符号。
这类符号，在图上只能量取其相应实地的长度，而不能量取它们的宽度和面积。
地面上很小的独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定的符号，在不同比例尺图上，按不同的大小绘出；所以，叫不依比例尺表示的符号。
地图学地形图PPT课件
2.2 地形图的分幅编号
分幅是指用图廓线分割制图区域，其图廓线 圈定的范围成为单独图幅。图幅之间沿图廓线相 互拼接。
通常有矩形分幅和经纬线分幅两种分幅形式。
2.2 地形图的分幅编号 1) 矩形分幅与编号
按一定大小（36cmX46cm)的矩形进行分幅， 并从左至右，自上而下编号。
46cm
36cm 1
５）鞍部 两个山头之间的低凹部位。 等高线由山脊与山谷等高线组成。
窄短鞍部
窄长鞍部
平宽鞍部
综
合 地 貌 形 态 及 其 等 高 线 形 状
典
型 地 貌 及 其 等 高 线 形 状
§５ 地形图量测
５.１ 确定点的高程
1）当待定点处在等高线上时，则该等高线的高
程即该点的高程。
2）如待定点不处在等高线上时，则需要通过量
测求得。
AE=4MM，AB=12MM
A
130
E
B
AB高差为5米
则按比例得：
125
４ 12
=
X 5
X=1.66M
E=130M-1.66M=128.34M
５.２ 长度量测
１）直线长度 比规法、直尺法
２）曲线长度 （1） 两脚规法 （2） 曲线计法（机械、电子）
５.３面积量测
１）方格法
方格数乘以比例尺的平方。 ２）求积仪法（机械、电子）
§3 地形图符号
我国地形图的符号由国家测绘部门统一制定， 称为图式。
1958年图式
1988年图式
3.1 地形图图式符号
３.2 地形图符号的定位原则
１）依比例符号的定位 符号的轮廓即为物体的轮廓，在图上的位置即为真实位置。
２）半依比例符号的定位
第四章我国基本比例尺地形图gis
§3 地图的分幅编号 ❖ 地图分幅编号的意义 ❖ 地图分幅 ❖ 地图编号 ❖ 国家基本比例尺地形图的分幅编号
一、地图分幅编号的意义
定义
➢ 按一定幅面大小将某种比例尺地图所包含范围内的图幅划 分成许多幅地图，并编注其序号的做法，称为地图分幅编 号
作用
➢ 测制地图的需要 ➢ 印刷地图的需要 ➢ 管理和发行的需要 ➢ 用图的需要 ➢ 分幅可扩大地图的比例尺，便于更详细地表示各种地理要
图幅大小（cm2） 40*40 50*50 50*50 50*50
实地面积
4
（ km2 ）
一张1:5000图幅
1
包括本图幅的数目
1
0.25 0.0625
4
16
64
（一）矩形分幅
类型
➢ 拼接—相邻图幅有共同的图廓线，可按公共边拼接起来 ➢ 不拼接—图幅之间没有公共边，每个图幅均有其制图主区
（一）矩形分幅
➢ 1:50万军事上提供战区基本情况和用于战略部署，工程建 设上用于大范围工程建设的总体规划和设计，还可作为相 应比例尺专题地图的工作底图
1:100万小比例尺地形图
➢ 用于宏观上了解国家自然条件和资源的基本情况，及进一 步制定自然条件改造和资源开发利用的总体规划
➢ 既是编制小比例尺普通地图的基本资料，也是用作小比例 尺专题地图的工作底图
1:10万地形图基础上，按纬差2′30″，经差3′45″划分。 结果： 8行，8列，64幅。 编号：从左至右，从上至下编号为（1）～（64），
加在1:10万图号后面。 图号： J—50—5—（5）。
J-50-5-（5）
J-50-5
(1) (2) (3) (4) (5) (6) (7) (8)
《地图符号》PPT课件 (2)
忏悔、女性 贞洁、光明 质朴、阴天 夜、高雅、死亡
运用效果
刺激、兴奋、强烈煽动效果 活泼、愉快、有朝气 华丽、富丽堂皇 友善、舒适 冷静、智慧、开阔 神秘感、女性化 纯洁、清爽 普通、平易 气魄、高贵、男性化
29
4.4色彩的选配 1.同种色的配合 2.类似色的配合 3.原色的配合 4.互补色的配合 5.对比色的配合 6.综合色的配合
2021/4/24
31
1.聚类感受 （1）类似因素 相互类似的刺激容易组成整体。
（2）邻近因素 相互较短的或互相邻接的刺激物，容易组成整体。
（3）闭合感觉 一个接近于完形但还没有闭合的图形，瞬时观 察 总有把它和拢的倾向。
（4）完形倾向 彼此相属的部分容易组成整体，而不相属的部分 便离开了主体。
2021/4/24
3.1视觉变量
1967年法国贝尔廷领导的图形实验室经过多年的探讨， 提出形状、尺寸、方向、亮度、色彩和密度的差别改变了 图形外观，称为视觉变量。近30年来，许多学者在肯定了 他的视觉变量理论的同时，提出了多种构成图形要素的方 案。我们认为，视觉变量是构成图形的基本要素，它包括： 形状、尺寸、方向、颜色、网纹五个方面。在细分时，颜 色的三个特性（色相，亮度，彩度）可以理解为独立的视 觉变量，而网纹中的三种组合（线划网纹、点状网纹、混 合网纹），也分别具备视觉变量的特征。
表层结构 深层结构
符号学的理论原则可以应用于地图学领域
2021/4/24
4
2.地图符号的功能 地图是空间信息的符号模型，符号具
有地图语言的功能，它表现在以下的四个 方面：
（1）地图符号是空间信息传递的手段。 （2）地图符号构成的符号模型，不受 比例尺缩小的限制，仍能反映区域的基本 面貌。 （3）地图符号提供地图极大的表现能 力。 （4）地图符号能再现客体的空间模型， 或者给难以表达的现象建立构想模型。
运用效果
刺激、兴奋、强烈煽动效果 活泼、愉快、有朝气 华丽、富丽堂皇 友善、舒适 冷静、智慧、开阔 神秘感、女性化 纯洁、清爽 普通、平易 气魄、高贵、男性化
29
4.4色彩的选配 1.同种色的配合 2.类似色的配合 3.原色的配合 4.互补色的配合 5.对比色的配合 6.综合色的配合
2021/4/24
31
1.聚类感受 （1）类似因素 相互类似的刺激容易组成整体。
（2）邻近因素 相互较短的或互相邻接的刺激物，容易组成整体。
（3）闭合感觉 一个接近于完形但还没有闭合的图形，瞬时观 察 总有把它和拢的倾向。
（4）完形倾向 彼此相属的部分容易组成整体，而不相属的部分 便离开了主体。
2021/4/24
3.1视觉变量
1967年法国贝尔廷领导的图形实验室经过多年的探讨， 提出形状、尺寸、方向、亮度、色彩和密度的差别改变了 图形外观，称为视觉变量。近30年来，许多学者在肯定了 他的视觉变量理论的同时，提出了多种构成图形要素的方 案。我们认为，视觉变量是构成图形的基本要素，它包括： 形状、尺寸、方向、颜色、网纹五个方面。在细分时，颜 色的三个特性（色相，亮度，彩度）可以理解为独立的视 觉变量，而网纹中的三种组合（线划网纹、点状网纹、混 合网纹），也分别具备视觉变量的特征。
表层结构 深层结构
符号学的理论原则可以应用于地图学领域
2021/4/24
4
2.地图符号的功能 地图是空间信息的符号模型，符号具
有地图语言的功能，它表现在以下的四个 方面：
（1）地图符号是空间信息传递的手段。 （2）地图符号构成的符号模型，不受 比例尺缩小的限制，仍能反映区域的基本 面貌。 （3）地图符号提供地图极大的表现能 力。 （4）地图符号能再现客体的空间模型， 或者给难以表达的现象建立构想模型。
地形图符号
地貌符号
• 地貌符号
–测量工作中常用等高线来表示地貌 –等高距和等高线平距
• 相邻等高线之间的高差称为等高距，也称为等高线
间隔，用h表示。
• 分相邻等高线之间的水平距离
称为等高线平距，用d表示。
• 坡度：
i h dM
地貌符号
首曲线
计曲线 间曲线 助曲线
地貌符号
–等高线的分类
• 首曲线：在同一幅地形图上，按规定的基本 等高距描绘的等高线称为首曲线，也称基本 等高线。
行业PPT模板：/hangye/ PPT素材下载：/sucai/ PPT图表下载：/tubiao/ PPT教程： /powerpoint/ Excel教程：/excel/ PPT课件下载：/kejian/ 试卷下载：/shiti/
• 首曲线用0.15 mm 的细实线描绘。
地貌符号
—等高线的分类 •计曲线：凡是高程能被5倍基本等高距 整除的等高线称为计曲线，也称加粗 等高线。
•计曲线用0.3 mm 粗实线绘出。
地貌符号
–等高线的分类 •间曲线：为了显示首曲线不能表示出 的局部地貌，按二分之一基本等高距 描绘的等高线称为间曲线，也称半距 等高线。
山谷线
地貌符号
—几种基本地貌的等高线
鞍部
等高线的特性
同线同高 闭合曲线
不能相交
正交
特
疏密—坡度
性
陡坎、陡崖
THANK YOU！
•间曲线用0.15 mm 的细长虚线表示。
地貌符号
–等高线的分类 •助曲线：用间曲线还不能表示出的局 部地貌，可按四分之一基本等高距描 绘的等高线称为助曲线。
•助曲线用0.15 mm 的细短虚线表示。
地貌符号
地形图
20
2015年7月21日星期二
3．等高线分类
21
2015年7月21日星期二
等高线图例1
等高线样图
22
2015年7月21日星期二
４．用等高线表示的几种典型地貌
地 貌 的 基 本 组 成
23
2015年7月21日星期二
（1）山头与洼地
地形相反，地貌图相似：山头向中心 越高，洼地反之。 示坡线指向低处，便于区分。
31
2015年7月21日星期二
梯形分幅与编号
• 梯形分幅法的目的和作用
便于地形图的测绘、管理、检索和使用。
• 国家基本地形图就是梯形分幅地形图， 包括：
1：100万、1：50万、1：25万、1：10万、 1：5万、 1：2.5万、 1：1万、1：5000等。
32
2015年7月21日星期二
1:100万比例尺地图的分幅和编号
• 1：100万地形图分幅与编号采用国际l:100万地 图会议 (1913 年，巴黎 ) 的规定进行。标准分幅 的经差是6°，纬差是4°。 • 1:100万比例尺地图的分幅是从地球赤道(纬度0) 起，分别向南北两极，每隔纬差 4°为一横行， 依次以拉丁字母A、 B、 C、 D、……V表示； • 由经度180°起，自西向东每隔经差 6°为一纵 列，依次用数字1、 2、 3、……、60表示。 • 每幅图的编号，先写出横行的代号，中间绘一 横线相隔，后面写出纵列的代号。
29
2015年7月21日星期二
四、地形图的分幅编号
便于地形图的管理与使用。
两种分幅方法： 梯形分幅——用经线、纬线划分图幅范围。 矩形分幅——用纵横坐标格网线划分图幅范围。 统一编号或根据实际需要编号。
30
2015年7月21日星期二
2015年7月21日星期二
3．等高线分类
21
2015年7月21日星期二
等高线图例1
等高线样图
22
2015年7月21日星期二
４．用等高线表示的几种典型地貌
地 貌 的 基 本 组 成
23
2015年7月21日星期二
（1）山头与洼地
地形相反，地貌图相似：山头向中心 越高，洼地反之。 示坡线指向低处，便于区分。
31
2015年7月21日星期二
梯形分幅与编号
• 梯形分幅法的目的和作用
便于地形图的测绘、管理、检索和使用。
• 国家基本地形图就是梯形分幅地形图， 包括：
1：100万、1：50万、1：25万、1：10万、 1：5万、 1：2.5万、 1：1万、1：5000等。
32
2015年7月21日星期二
1:100万比例尺地图的分幅和编号
• 1：100万地形图分幅与编号采用国际l:100万地 图会议 (1913 年，巴黎 ) 的规定进行。标准分幅 的经差是6°，纬差是4°。 • 1:100万比例尺地图的分幅是从地球赤道(纬度0) 起，分别向南北两极，每隔纬差 4°为一横行， 依次以拉丁字母A、 B、 C、 D、……V表示； • 由经度180°起，自西向东每隔经差 6°为一纵 列，依次用数字1、 2、 3、……、60表示。 • 每幅图的编号，先写出横行的代号，中间绘一 横线相隔，后面写出纵列的代号。
29
2015年7月21日星期二
四、地形图的分幅编号
便于地形图的管理与使用。
两种分幅方法： 梯形分幅——用经线、纬线划分图幅范围。 矩形分幅——用纵横坐标格网线划分图幅范围。 统一编号或根据实际需要编号。
30
2015年7月21日星期二
地图学第四章地图符号
新编地图学教程 第4章 地图符号
2.2 地图符号的量表
1.定名量表
依据制图对象固有特征进行区分。 众数是最佳的数字统计量，以一个群体中出现 频率最大的类别定名。
新编地图学教程 第4章 地图符号
2.2 地图符号的量表
2.顺序量表
按某种标志将制图对象排序，表现为相对等级。 标志是以定量为基础，通过计算或人为确定。
第四章 地图符号
4.1 彩色的量度
1.色相 hue
是彩色视觉相互区别的心理学特征，取决于 反射光谱的主波长。
三原色 又称加色原色：红、绿、蓝 三间色 又称减色原色：黄、品红、青
紫色 蓝色 绿色 黄色 橙色 红色 420nm 470 510 580 620 700nm
新编地图学教程 第4章 地图符号
1.前进色和后退色
暖色相由红、橙和黄等色构 成。给人以温暖、舒适、有活力 的感觉。视觉上效果使其更贴近 观众，并在页面上更显突出。
冷色来自于蓝、青和 绿等色。感觉显得稳定和 清爽。它们看起来还有远 离观众的效果。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
4.3 彩色的感受效应
房、油库、小居住区、饲养场、贮水池、土坑、 土堆、水车、发电厂等。 （3）宽底符号，以其底边的中心点作定位点，如古 塔、碑、庙、独立石、水塔、孤峰、旧碉堡、蒙 古包、独立大坟、独立树丛等。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
(4)底部成直角符号，以其直角顶点做定位点 ，如独立树、路标、信号灯、气象台等。
新编地图学教程 第4章 地图符号
1.依比例符号的定位
绘制依比例符号只要将表示地物的轮廓线或线 状符号的每个转折处都与实际位置和方向基本 一致，则轮廓图形就为地物的实地位置。
2.2 地图符号的量表
1.定名量表
依据制图对象固有特征进行区分。 众数是最佳的数字统计量，以一个群体中出现 频率最大的类别定名。
新编地图学教程 第4章 地图符号
2.2 地图符号的量表
2.顺序量表
按某种标志将制图对象排序，表现为相对等级。 标志是以定量为基础，通过计算或人为确定。
第四章 地图符号
4.1 彩色的量度
1.色相 hue
是彩色视觉相互区别的心理学特征，取决于 反射光谱的主波长。
三原色 又称加色原色：红、绿、蓝 三间色 又称减色原色：黄、品红、青
紫色 蓝色 绿色 黄色 橙色 红色 420nm 470 510 580 620 700nm
新编地图学教程 第4章 地图符号
1.前进色和后退色
暖色相由红、橙和黄等色构 成。给人以温暖、舒适、有活力 的感觉。视觉上效果使其更贴近 观众，并在页面上更显突出。
冷色来自于蓝、青和 绿等色。感觉显得稳定和 清爽。它们看起来还有远 离观众的效果。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
4.3 彩色的感受效应
房、油库、小居住区、饲养场、贮水池、土坑、 土堆、水车、发电厂等。 （3）宽底符号，以其底边的中心点作定位点，如古 塔、碑、庙、独立石、水塔、孤峰、旧碉堡、蒙 古包、独立大坟、独立树丛等。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
(4)底部成直角符号，以其直角顶点做定位点 ，如独立树、路标、信号灯、气象台等。
新编地图学教程 第4章 地图符号
1.依比例符号的定位
绘制依比例符号只要将表示地物的轮廓线或线 状符号的每个转折处都与实际位置和方向基本 一致，则轮廓图形就为地物的实地位置。
地形图测绘与图式符号讲课资料PPT文档共77页
地形图测绘与图式符号讲课资料
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。——英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
77
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。——英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
77
地形图的基本知识PPT课件
第35页/共87页
等高距、等高线平距、地面坡度
h
地面坡度i：
h h
i=
h —=
tan
d
h
i
h
(为地面倾角)
h
d1 d2
d3 d4 d5 d6
●由于h为定值，所以 i 与d成反比，即： d大(等高线稀)， i 小(地面坡度小,缓和)
d小(等高线密)， i 大(地面坡度大,陡峭)
第37页/共87页
基本等高距

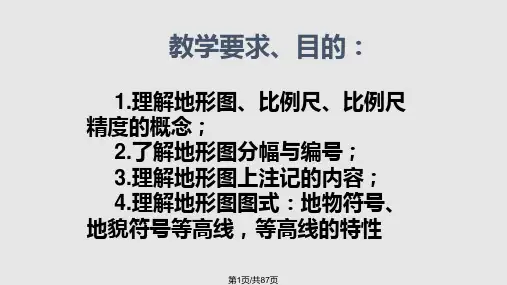

教学要求、目的：
1.理解地形图、比例尺、比例尺 精度的概念；
2.了解地形图分幅与编号； 3.理解地形图上注记的内容； 4.理解地形图图式：地物符号、 地貌符号等高线，等高线的特性
第1页/共87页
教学重点、难点：
1.比例尺精度的概念； 2.地物、地貌的表示方法； 3.等高线的特性。
第2页/共87页
§7.1 地形图的基本概念 地理空间信息 ➢地理空间数据 ➢地理空间信息
0.05
0.1
0.2
0.5
1.0
第17页/共87页
§7.3地物与地貌的表示方法
地形图图式 用来表示实地的地物和地貌的各种符 号的总称。
第28页/共87页
地物符号
地物 — 地面上天然形成或人工修建的固 定物体。如：房屋、道路、森林、 湖泊、河流等。
根据其形状不同，在地形图上有以下几种 表示法：
第29页/共87页
(a)陡崖:坡度在70º以上。 (b)绝壁:上下垂直的陡崖，也称断崖。 (c)悬崖:崖口倾斜到陡壁外面而悬空。
(a) 符号表示
(b) 符号表示
(c)
等高线 表示
第47页/共87页
5. 等高线的特性
⑴ 等高性：同一条等高线上的各点高程相等。但高程相等的点
等高距、等高线平距、地面坡度
h
地面坡度i：
h h
i=
h —=
tan
d
h
i
h
(为地面倾角)
h
d1 d2
d3 d4 d5 d6
●由于h为定值，所以 i 与d成反比，即： d大(等高线稀)， i 小(地面坡度小,缓和)
d小(等高线密)， i 大(地面坡度大,陡峭)
第37页/共87页
基本等高距
教学要求、目的：
1.理解地形图、比例尺、比例尺 精度的概念；
2.了解地形图分幅与编号； 3.理解地形图上注记的内容； 4.理解地形图图式：地物符号、 地貌符号等高线，等高线的特性
第1页/共87页
教学重点、难点：
1.比例尺精度的概念； 2.地物、地貌的表示方法； 3.等高线的特性。
第2页/共87页
§7.1 地形图的基本概念 地理空间信息 ➢地理空间数据 ➢地理空间信息
0.05
0.1
0.2
0.5
1.0
第17页/共87页
§7.3地物与地貌的表示方法
地形图图式 用来表示实地的地物和地貌的各种符 号的总称。
第28页/共87页
地物符号
地物 — 地面上天然形成或人工修建的固 定物体。如：房屋、道路、森林、 湖泊、河流等。
根据其形状不同，在地形图上有以下几种 表示法：
第29页/共87页
(a)陡崖:坡度在70º以上。 (b)绝壁:上下垂直的陡崖，也称断崖。 (c)悬崖:崖口倾斜到陡壁外面而悬空。
(a) 符号表示
(b) 符号表示
(c)
等高线 表示
第47页/共87页
5. 等高线的特性
⑴ 等高性：同一条等高线上的各点高程相等。但高程相等的点
地形图符号 (2)
地形图符号地形图符号是地图上用于表示地形和地理要素的图形符号，通过不同的符号和图案能够准确而有效地传达地理信息。
地形图符号通常用于地理信息系统（GIS）和地图制图中，帮助人们理解和解释地形和地貌特征。
1. 为什么使用地形图符号？地形图符号在地图制图中起着重要的作用。
它们通过简洁而直观的图形，将地理信息传达给观看地图的人。
使用地形图符号的好处包括：•准确度和一致性：地形图符号按照一定规范和标准进行设计，以确保地图中的地形信息准确且一致。
这样，不同地图上的相同地形特征将使用相同的符号进行表示，方便用户进行对比和分析。
•易于理解：地形图符号使用图形和符号来代表地理现象和地貌特征，使得信息更易于理解。
不同的颜色、线条和图案可以用来表示不同的地形特征，如山脉、河流、湖泊等。
这样，即使对地理知识不太了解的人也能够快速理解地图上的地形信息。
•节省空间和资源：地形图符号在地图上占用相对较小的空间，这样可以节省地图的尺寸和纸张的用量。
此外，地形图符号也可以在数字地图中使用，进一步节省了纸张和印刷成本。
2. 常见地形图符号下面是一些常见的地形图符号示例：2.1 高程线高程线是地形图符号中常见的元素之一，用来表示地面的高度变化。
高程线通常由等高距和封闭曲线组成，每条高程线表示一定高度的等高线。
高程线越密集，表示地形变化越大。
通常，较陡峭的山脉和峡谷使用较密集的高程线，而较平坦的地区使用较少的高程线。
2.2 河流和湖泊河流和湖泊是地图上常见的水体要素，它们通常使用蓝色图案进行表示。
河流使用蓝色线条表示，线条的宽度通常根据河流的宽度和水流量的大小进行调整。
湖泊通常使用蓝色填充表示，填充的颜色深浅可以表示湖泊的深度。
2.3 山脉和丘陵山脉和丘陵是地图上重要的地形特征，它们通常使用棕色或灰色的图案进行表示。
山脉通常使用等高线来表示，较高的山脉使用更密集的等高线，以显示其高度变化。
丘陵通常使用坡度线来表示，较陡峭的丘陵使用较密集的坡度线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六节、境界、管线和垣栅的表示
(4)以河流或线状地物一侧为界的，境界符号在相应 的一侧不间断地绘出。 (5)境界与线状地物相交时，在相交处间断境界符号， 但与河流、运河相交，则不间断相交绘出。
第六节、境界、管线和垣栅的表示
(6)境界沿河流、岛屿、山脉通过时，应详细绘出， 清楚地显示它们的隶属关系。 (7)各种注记不得压盖境界符号。境界符号的明显转 弯点与交界处的交点应落在实部，用符号的实线段 或点子相接，不能成空白。
第六节、境界、管线和垣栅的表示
电线在图内应保持它的完整性，每条线路都要有头 有尾交待清楚，避免混乱断线。地下电力线及电缆根据 需要表示，图上每隔3—4节绘一节符号。电缆标位置实 测表示，但在1:2000地形图上除拐弯处、变陡处外，直 线部分可取舍。Βιβλιοθήκη 第六节、境界、管线和垣栅的表示
(二)管道 管道分为架空的、地面上的、地面下的、有管堤的
第七节、水系的表示
一、河流的表示 地表面上的许多天然水流，根据其长度、流量和流
域面积的大小，分别称为江、河或溪，但它们之间并 没有严格的区分，通常将它们总称为河流。对于任何 一条河流都有发源地，即河源；入口处，即河口；上 游、中游、下游。
第七节、水系的表示
时令湖、时令河、地下河段和消失河段，岸线均 分别以虚线和点线表示。
第七节、水系的表示
三、水源的表示 水源是地下水在地面上的露头，有天然水源和人工
水源之分。正确地表示水源，对于了解地区的水文条 件有很大的意义，特别是在荒漠和缺水地区，更为重 要。
符号中心线与相应物体的实际位置一致。
第七节、水系的表示
水系是江、河、湖、海、井、泉、池塘、水库、 沟渠等自然和人工水体的总称，在地形图上必须予以 准确表示，有名称的均要加注。地形图上不仅要反映 水系的类型、形态及其分布，同时还要反映水系的通 行情况、水文特征、水系附属物体以及沿岸地带的性 质。
水系在地面上都占有一定的面积，但其大小和形体 差别悬殊，因而其符号有依比例的，例如：湖泊、大 的河流、海等等；有半依比例的，例如：小的河流(宽 度不依比例)；较小的水文物体井、泉等。
瀑布、石滩图上按实地范围和位置用相应符号表 示。江、河、湖、水库、池塘等水域部分可采用名称 注记，池塘无名称的，加注“塘”字，湖泊、池塘是 咸水或苦水时、加注“(咸)”或“(苦)”字。凡用来养鱼 或繁殖鱼苗的需加注“(鱼)”字。
第七节、水系的表示
二、河流附属建筑物的表示
(一)渡运工程 渡运工程是指跨越河流(包括运河、沟渠)的设施
第六节、境界、管线和垣栅的表示
二、管线的表示 (一)电线 管线是各种管道、电力线和通信线的总称，图上要 求准确反映实地点位和走向特征。 电线分为电力线和通信线，电力线分为输电线和配 电线，输电线路均为高压线，配电线路一般为低压。电 杆不区分建筑材料，断面形状均用同一个符号(圆圈)予 以表示。多种电线在一个杆柱上时，只表示主要的。在 线路密集地区视需要，可选择表示。通信线包括电话线 和广播线。在城市街区内地物较复杂时，电力线、通讯 线可不连线，仅在杆位或转折、分岔处绘出线路方向。
第四章 地形图符号-2
第六节、境界、管线和垣栅的表示
境界的表示要反映出界线与地物关系，应遵守 以下几条原则： (1)境界不与其它符号重合，境界符号应连续不断地 全部绘出，符号中心线应与实地位置一致。 (2)不同等级的境界线重时，只绘高级境界符号。 (3)境界以道路、河流的中心线为界，则在中心线位 置上断续描绘境界符号(即每隔3～5cm绘出一段， 每段3～4节)。若道路、河流内部不能容纳境界符号 的，可将境界符号交错地绘在两侧。
第六节、境界、管线和垣栅的表示
(二)土城 土城即土城墙，是古代在大村镇周围用碎石或土
筑成的一种围墙，作防御用的。比较高大，上边通道 有城垛的称土城，反之则为土围。土城的城墙宽度依 比例尺表示，黑块符号朝外绘。 （三)围墙
围墙包括砖、石及混凝土墙、土墙，其宽在1:500、 1:1000 地 形 图 上 依 比 例 尺 表 示 ， 若 图 上 宽 度 小 于 0.5mm时，以0.5mm绘出。1:2000地形图上用不依比 例尺符号表示，黑块符号一般朝里绘。 (四)各种类型栅栏、篱笆、铁丝网等
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
第六节、境界、管线和垣栅的表示
三、垣栅的表示 垣栅包括城墙、土城、围墙、栅栏、篱笆、铁丝
网等。表示垣栅要求类别清楚，范围明确，并正确处 理与其它要素的关系。 (一)城墙
城墙包括我国具有历史意义的万里长城及城市县 镇的砖石城墙。长城、砖石城墙按城基轮廓依比例尺 表示，并将外侧的轮廓线向内绘成城垛形式。城楼、 城门实测表示，城墙上的其它地物用相应符号表示。
及建筑， 如桥梁、渡口和徒涉场等。
1．桥梁。根据桥梁的建筑形式、建筑材料及通行情 况不同可分为：铁桥、车行桥、铁索桥、人行桥等， 桥梁的长和宽为实测,按实际形状和位置用相应符号表 示。
2.渡口。河中设有轮船、木船等，能载渡人、马和 大车的渡口为行人渡口，能载渡汽车的渡口为汽车渡 口，以加注“人渡”、“车渡”区分，渡口两岸的设 施实测表示。
四种，分别用相应符号予以表示。架空的和地面上的管 道用单实线表示，架空管道的支架按实际位置表示，当 支架密集时，直线部分可取舍。地面下的管道则用单虚 线表示。管道的类别较多，如上水管，下水管、煤气管、 暖气管、通风管、石油管等。为了说明管道输送的物质， 可中断管线符号加说明注记，如“上水”、“下水”、 “煤气”、 “暖”、“风”、“油”等 。
第七节、水系的表示
3．徒涉场。是指能涉水过河的场所，加注“涉”字。 （二)水利工程
水利工程主要包括水闸、滚水坝、拦水坝、防洪墙、 码头等。其均按实测形状和位置，依比例用相应符号 表示。水闸和拦水坝建筑材料应加注说明。水闸有进 水闸、分水闸、节制闸、排洪闸、挡潮闸等，均用同 一符号表示，符号中的尖角指向主要进水方向。滚水 坝是为了高水位而横截河流，水经常或季节性地从上 面溢过的堤坝式建筑物。描绘时符号的短线绘在水流 的下方。拦水坝是指拦截山谷和横截河流借以抬高水 位的堤坝式人工建筑物。
